前注：本文章主要讲解【固件库（标准库）】
内容为 '_Snake_'编写，日常学习总结，内容如有不足、不妥之处请私信告知，谢谢！
原理
配置步骤

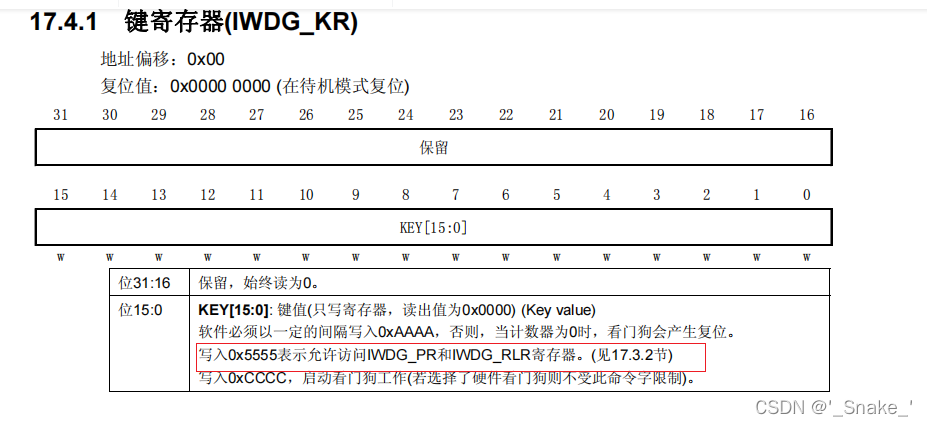

1.使能对寄存器IWDG_PR和IWDG_RLR的写操作
IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);

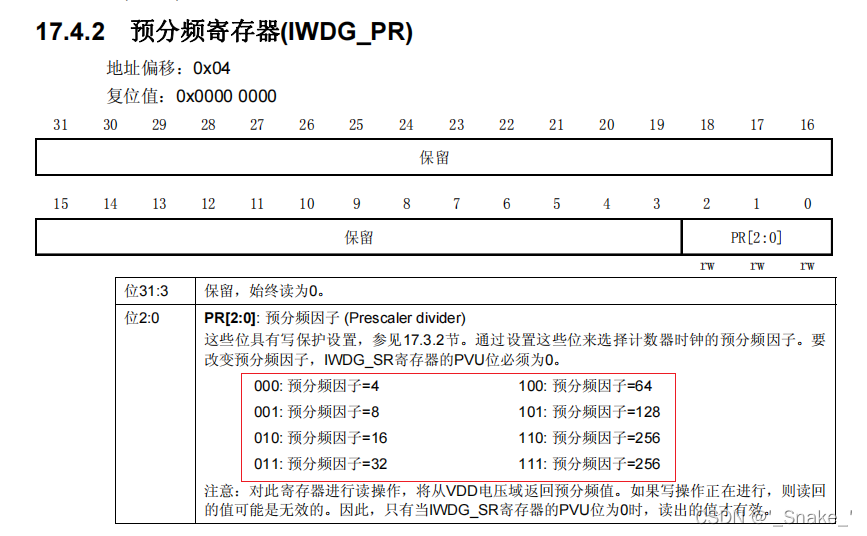

2.设置预分配值
IWDG_SetPrescaler(prer);

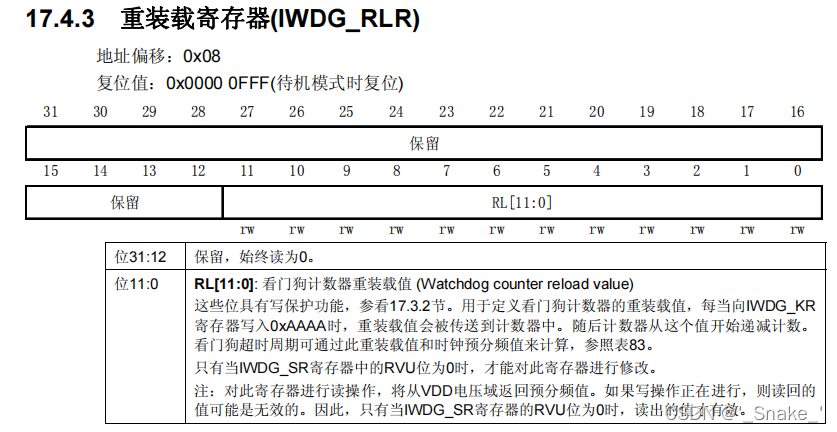

3.设置重装载值
IWDG_SetReload(rlr);
4.把重装载值写进计数器
IWDG_ReloadCounter();
??

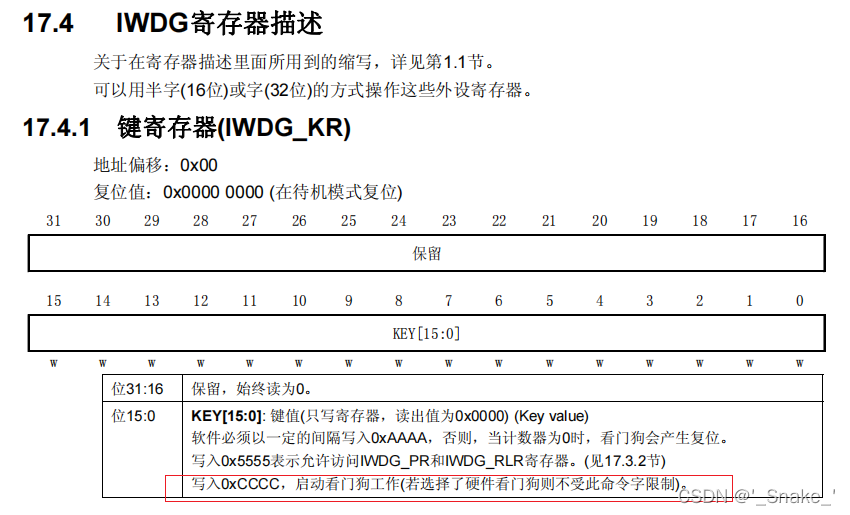

5.启动看门狗工作
IWDG_Enable();
?时间计算方法
第一种
1 /*
2 * @arg IWDG_Prescaler_4: IWDG prescaler set to 4
3 * @arg IWDG_Prescaler_8: IWDG prescaler set to 8
4 * @arg IWDG_Prescaler_16: IWDG prescaler set to 16
5 * @arg IWDG_Prescaler_32: IWDG prescaler set to 32
6 * @arg IWDG_Prescaler_64: IWDG prescaler set to 64
7 * @arg IWDG_Prescaler_128: IWDG prescaler set to 128
8 * @arg IWDG_Prescaler_256: IWDG prescaler set to 256
9 */溢出时间 Tout = prv/40 * rlv (s) ， prv 可以是[4,8,16,32,64,128,256] 。如果我们需要设置 1s 的超时溢出， prv 可以取 IWDG_Prescaler_64 ，rlv 取 625 ，即调用 : Iwdg_Init(IWDG_Prescaler_64 ,625) 。 Tout=64/40*625=1s 。
第二种
Tout=((4 × 2^prer) × rlr) /40
其中
Tout
为看门狗溢出时间（单位为
ms
）；
prer
为看门狗时钟预分频值（
IWDG_PR
值），
范围为
0~7
；
rlr
为看门狗的重装载值（
IWDG_RLR
的值）；
?文件
main.c
#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "beep.h"
#include "iwdg.h"
int main(void)
{
vu8 key=0;
delay_init(); //延时函数初始化
LED_Init(); //LED端口初始化
KEY_Init(); //初始化与按键连接的硬件接口
BEEP_Init(); //初始化蜂鸣器端口
delay_ms(500);
Iwdg_Init(4,625);
LED0=0; //先点亮红灯
while(1)
{
if(KEY_Scan(0)==WKUP_PRES)
{
IWDG_ReloadCounter();
}
delay_ms(10);
}
}
iwdg.c
#include "iwdg.h"
void Iwdg_Init(u8 per,u16 rlr)
{
IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);
IWDG_SetPrescaler(per);
IWDG_SetReload(rlr);
IWDG_ReloadCounter();
IWDG_Enable();
}
iwdg.h
#ifndef __IWDG_H
#define __IWDG_H
#include "sys.h"
void Iwdg_Init(u8 per,u16 rlr);
#endif
