1 前言
——之前，一直在测试并使用DMA+PWA点ws2812灯带,当时提供的是F4的一款芯片，提供引脚是PA0，PA1，PA2，PA3，PA6，PA7这6个引脚，并且指定定时器tim2和tim3。

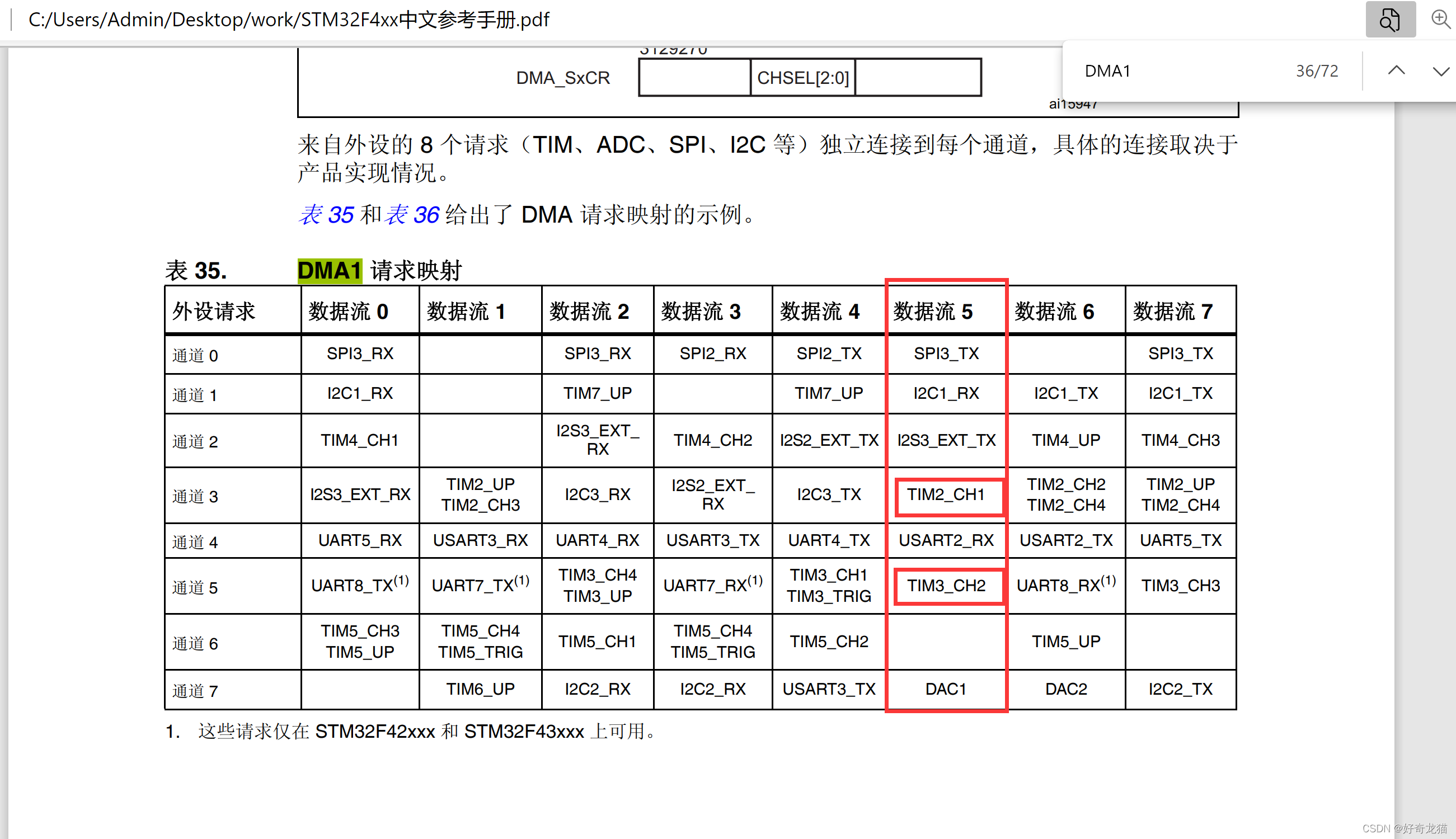

——在调试过程中，发现他们DMA上有冲突，在"STM32F4中文参考手册"，如下图，可以看到TIM2_ch1和TIM3_ch2都在数据5上，他们是冲突的。
——后来解决了，采用时间片轮转方式，虽然成功了，但是不是很推荐这种方式，本次也是做个记录，这个问题可以完结了。
2 问题
——当时也专门花钱发了一个问题帖子，想要解决，具体问题如下。
https://ask.csdn.net/questions/7617833
3 测试环境
软件环境：STM32cubeIDE 1.8.0
硬件芯片：STM32F407ZGT6
4 代码配置
-

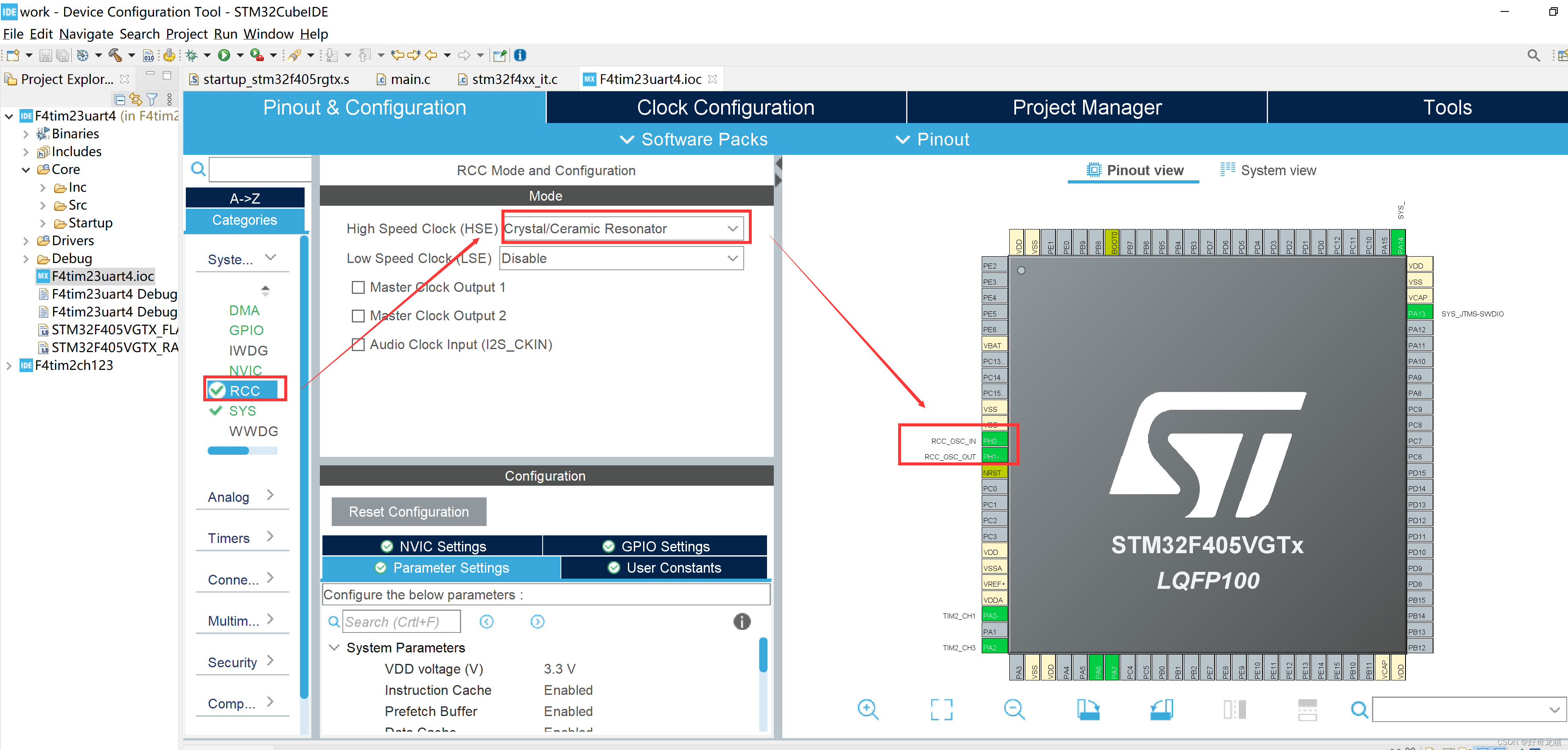

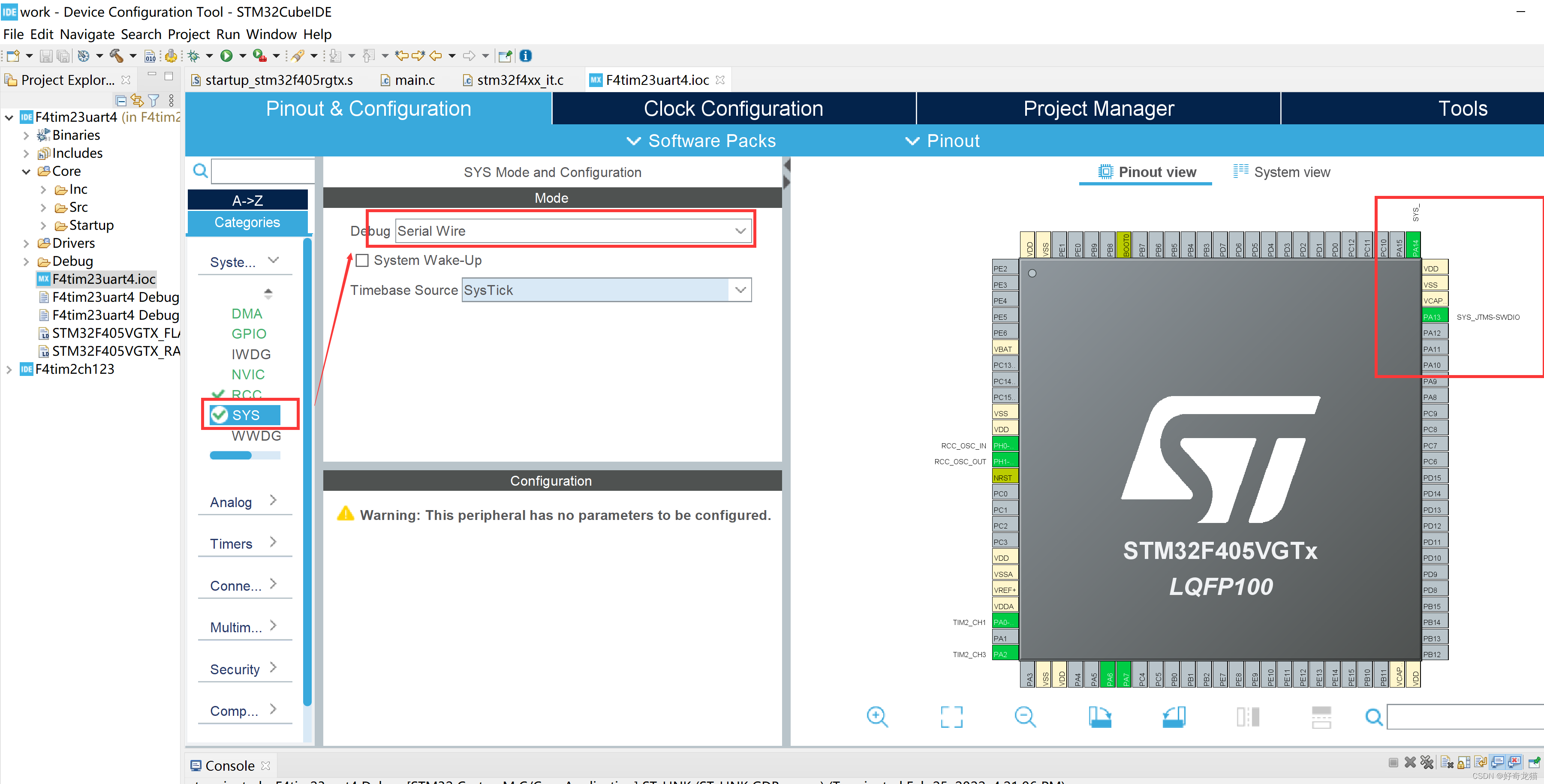

时钟以及调试口配置。
基础配置，在这个软件上这样配置就行
-
定时器TIM2,TIM3配置端口以及细节
（1）这块会多说些，我们需要先看看PA0，PA1，PA2，PA3，PA6，PA7这6个引脚上都有哪些可用tim2和tim3DMA通道。本身测试只使用了 PA0,PA2,PA6和PA7。
注意：
1——为什么不使用PA1呢，因为在使用正点原子开发板，这个引脚有外部器件干扰，用不了。
2——为什么不使用PA3呢，记得是因为tim2ch2和tim2ch4公用一个端口上，所以自然而然少一个可以上上边DMA1映射请求图。
（2）在软件STM32cubeIDE上查看引脚可用。

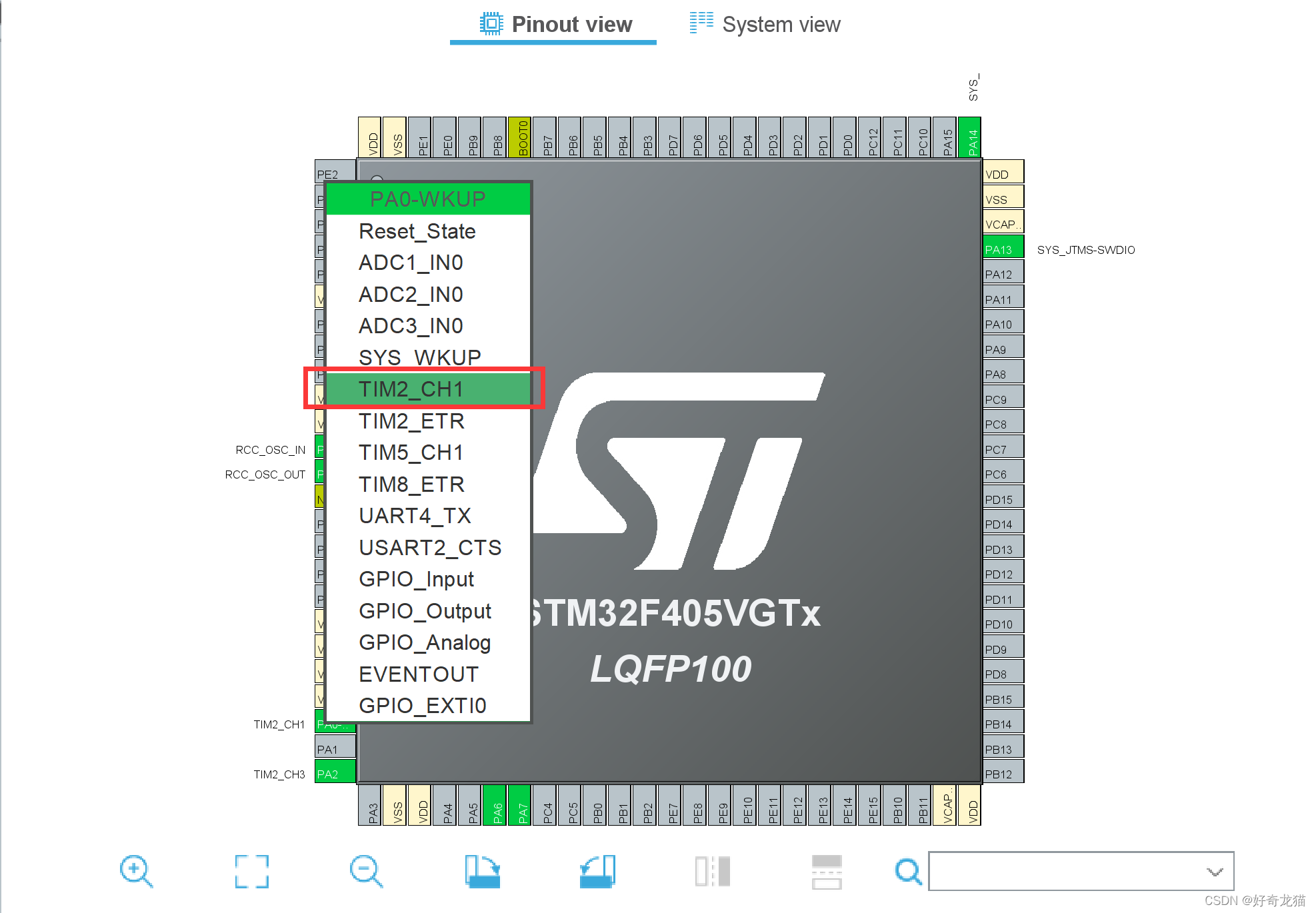

PA0引脚如下图：

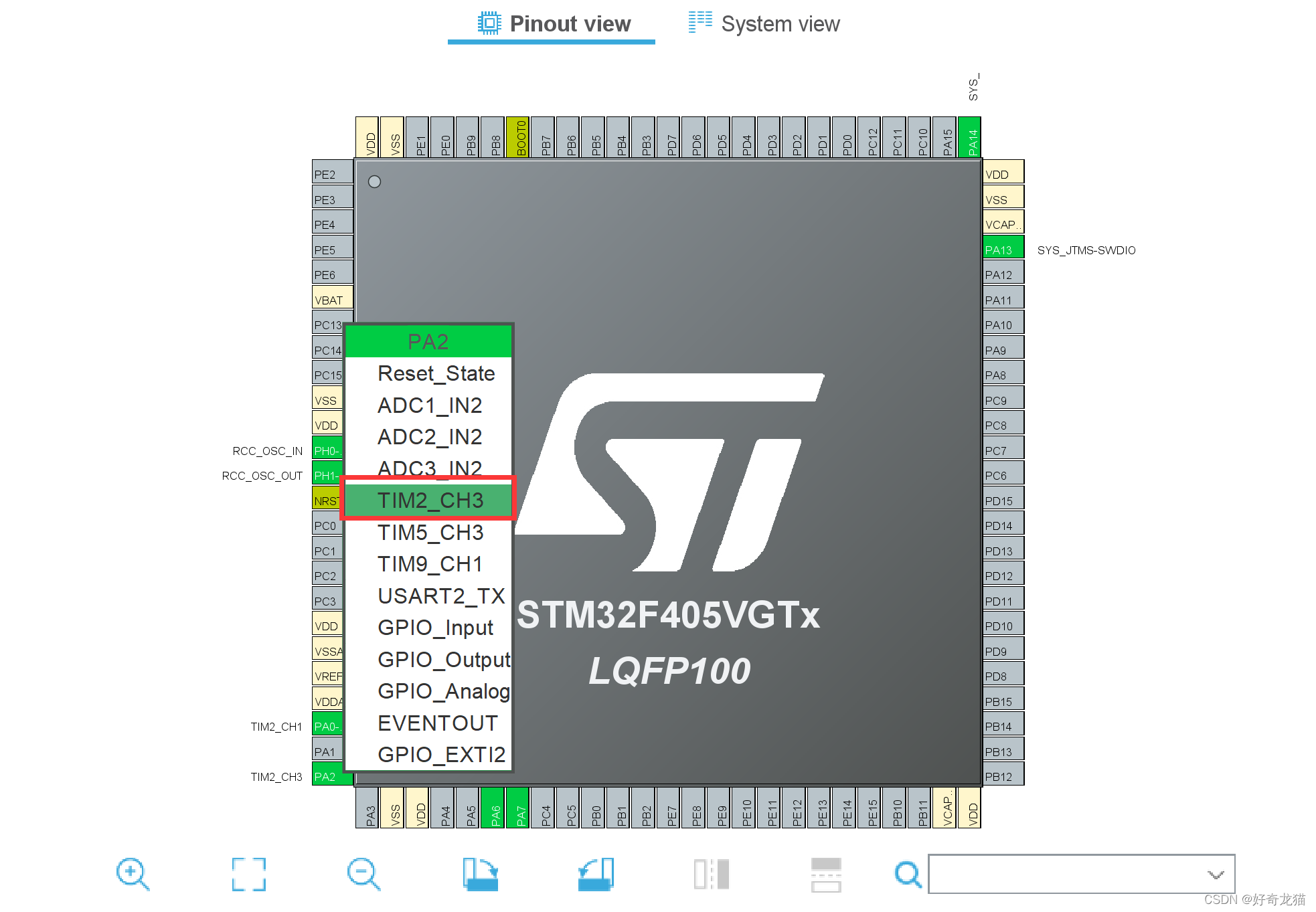

PA2引脚如下图：
PA6引脚如下图：

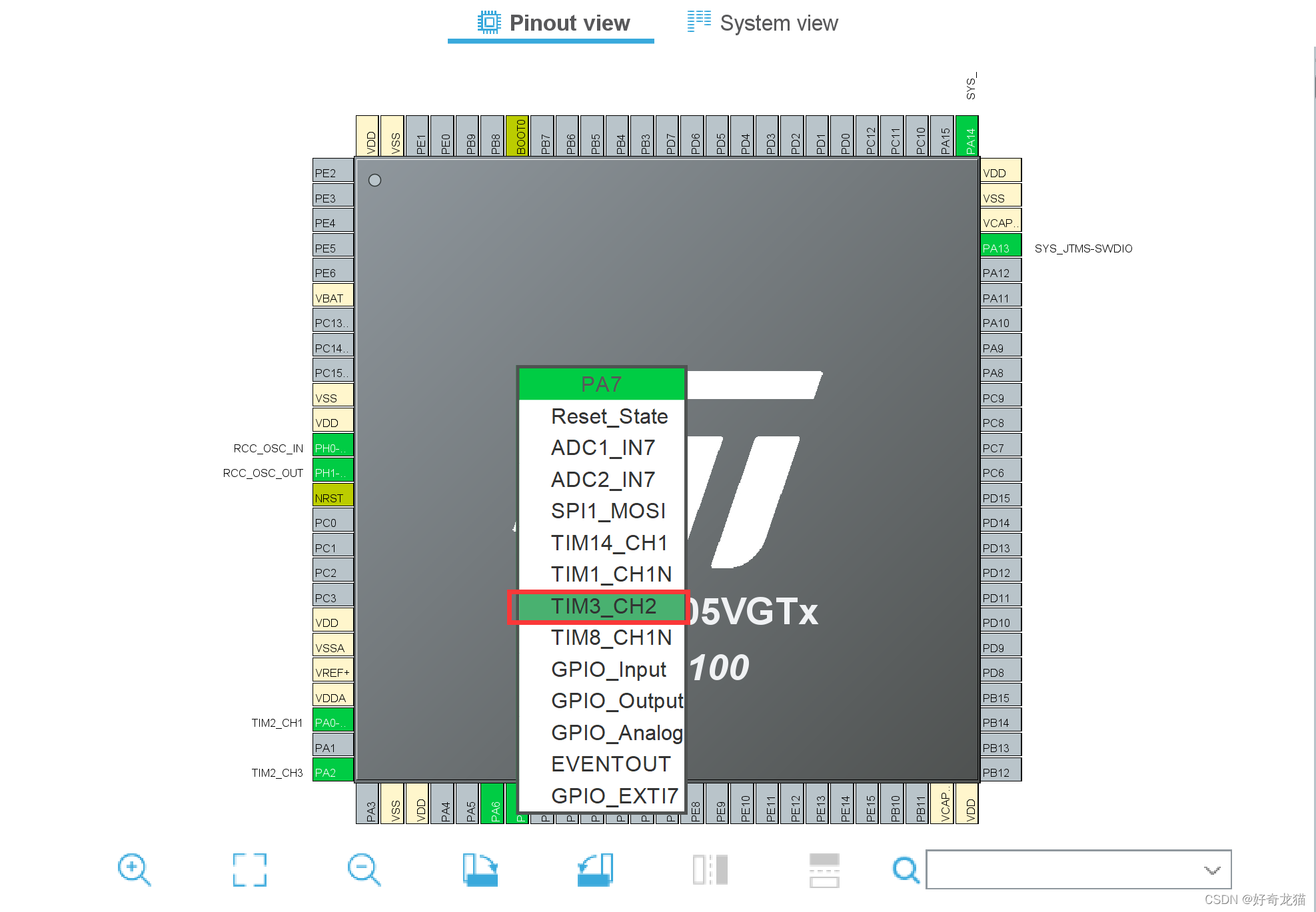

PA7引脚如下图：
（3）具体配置细节

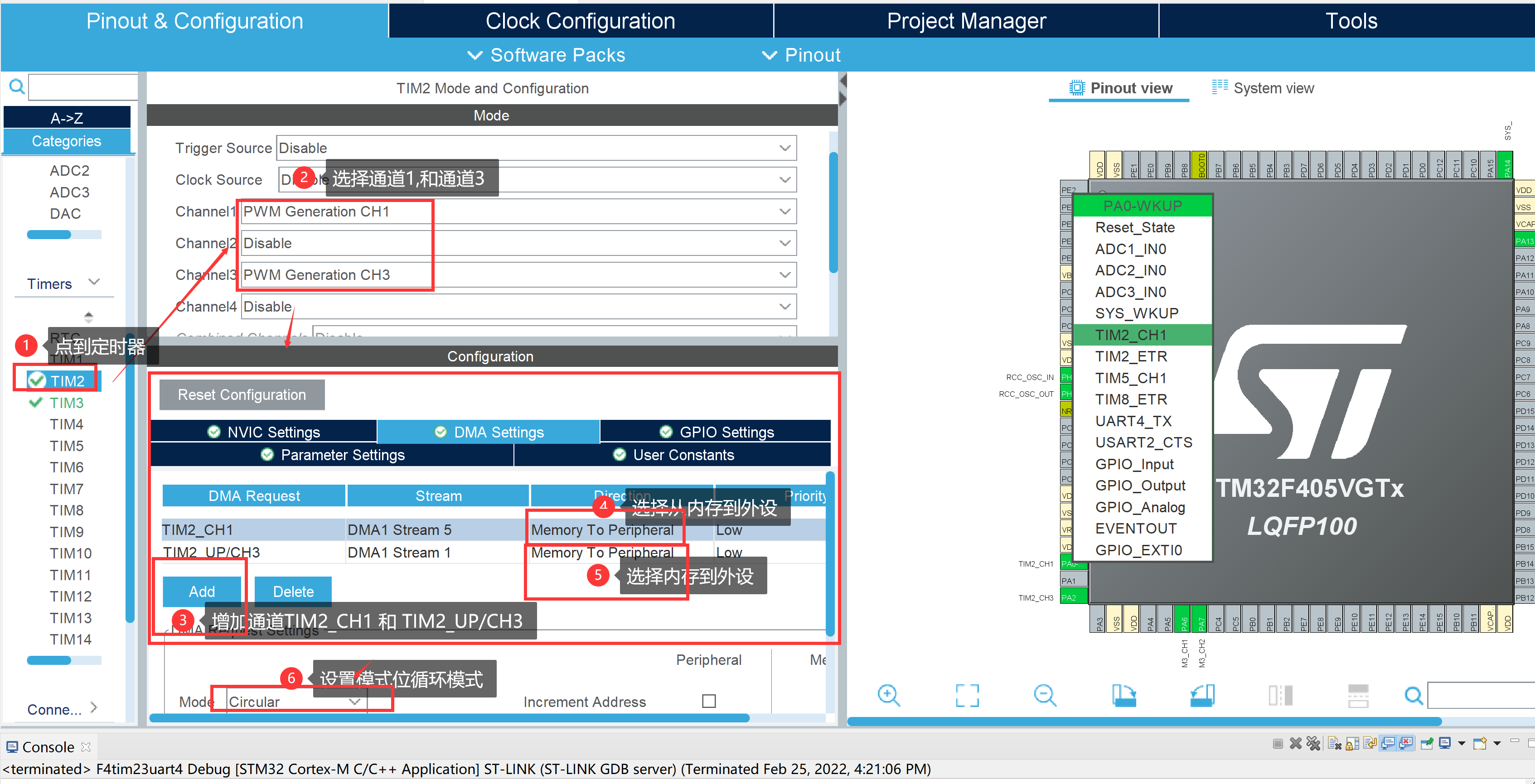

配置定时器2的ch1和ch3,如下图，

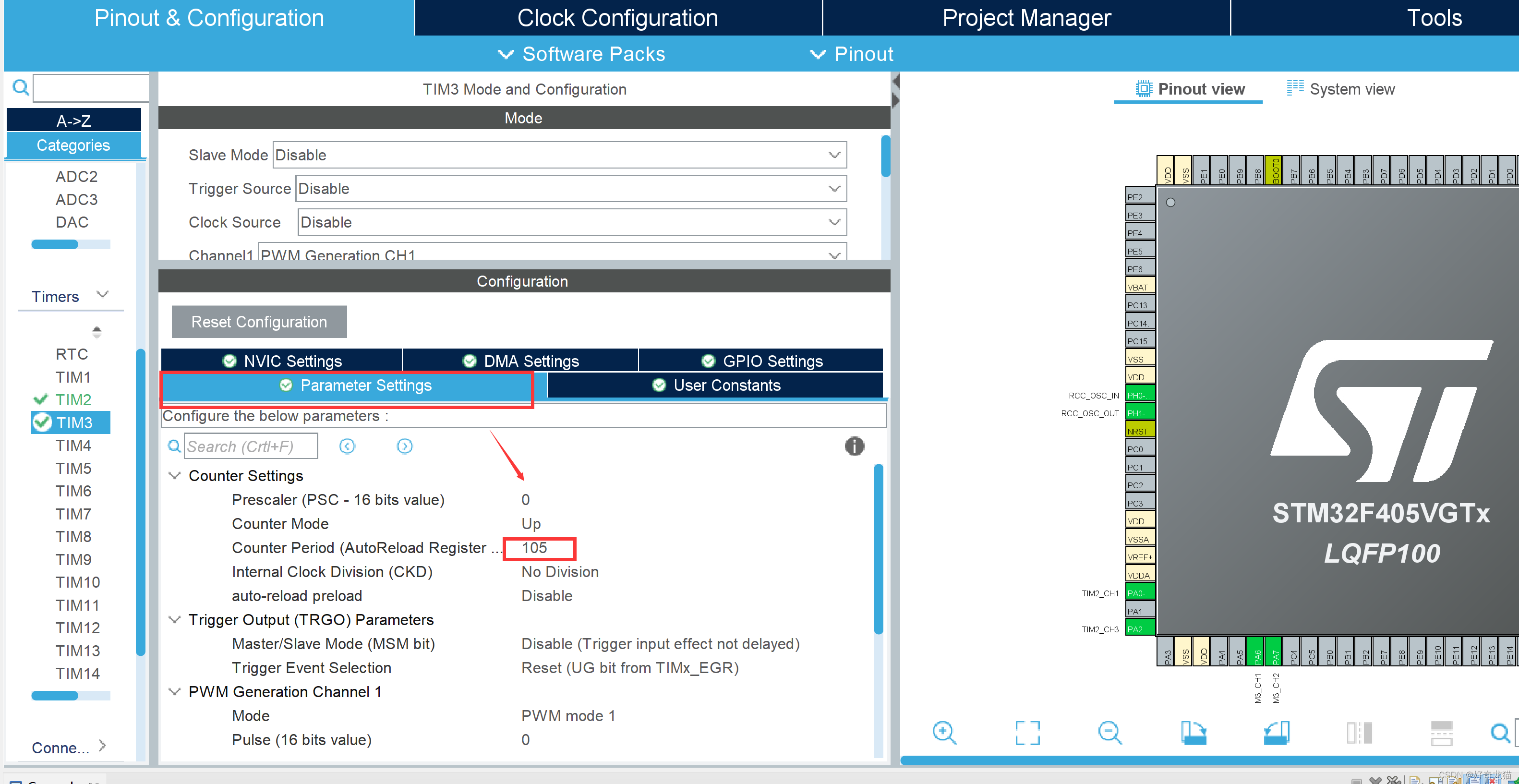

配置时钟参数

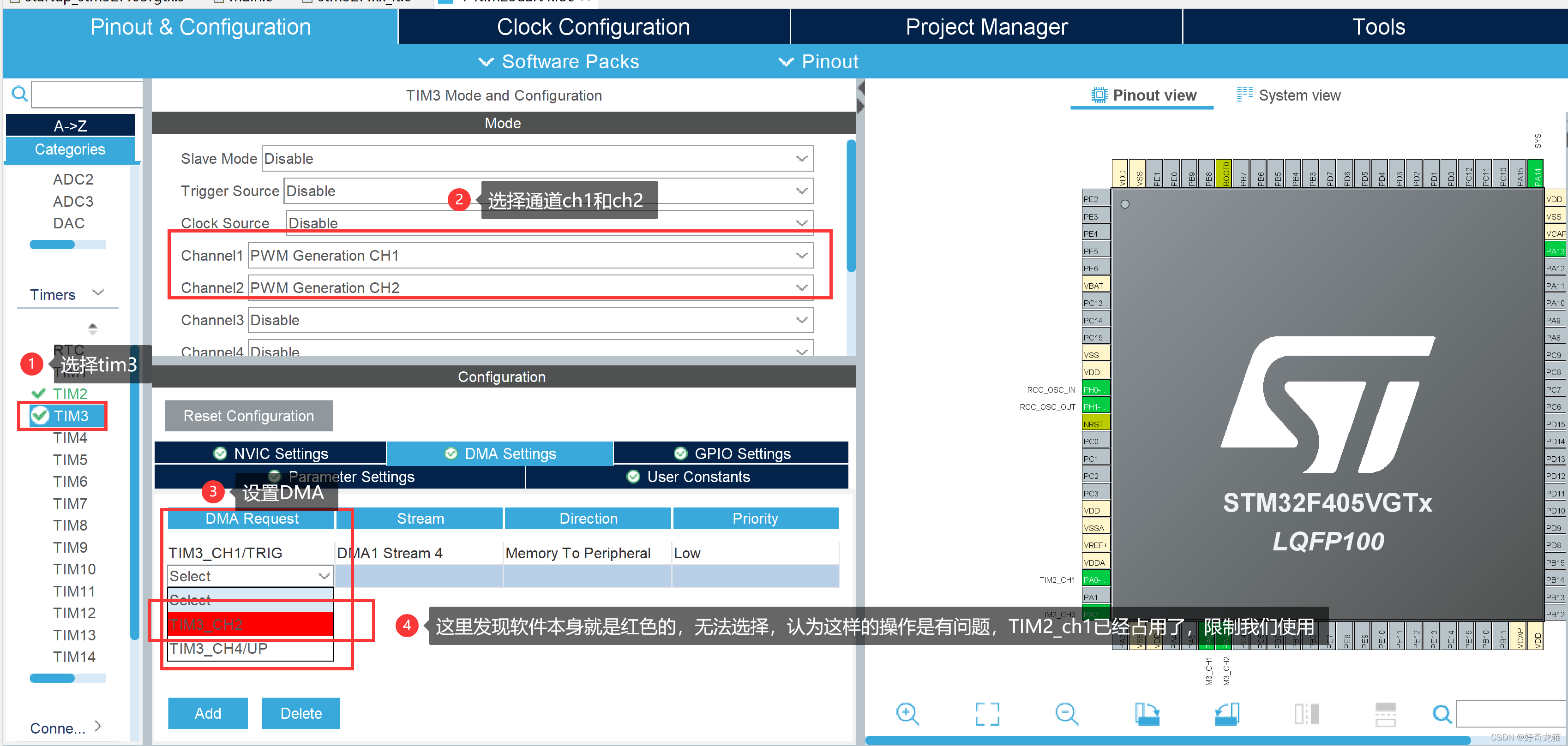

配置定时器3的ch1和ch2,如下图，可用看到定时TIM3_CH2标为红色，说明软件本身不让你选。

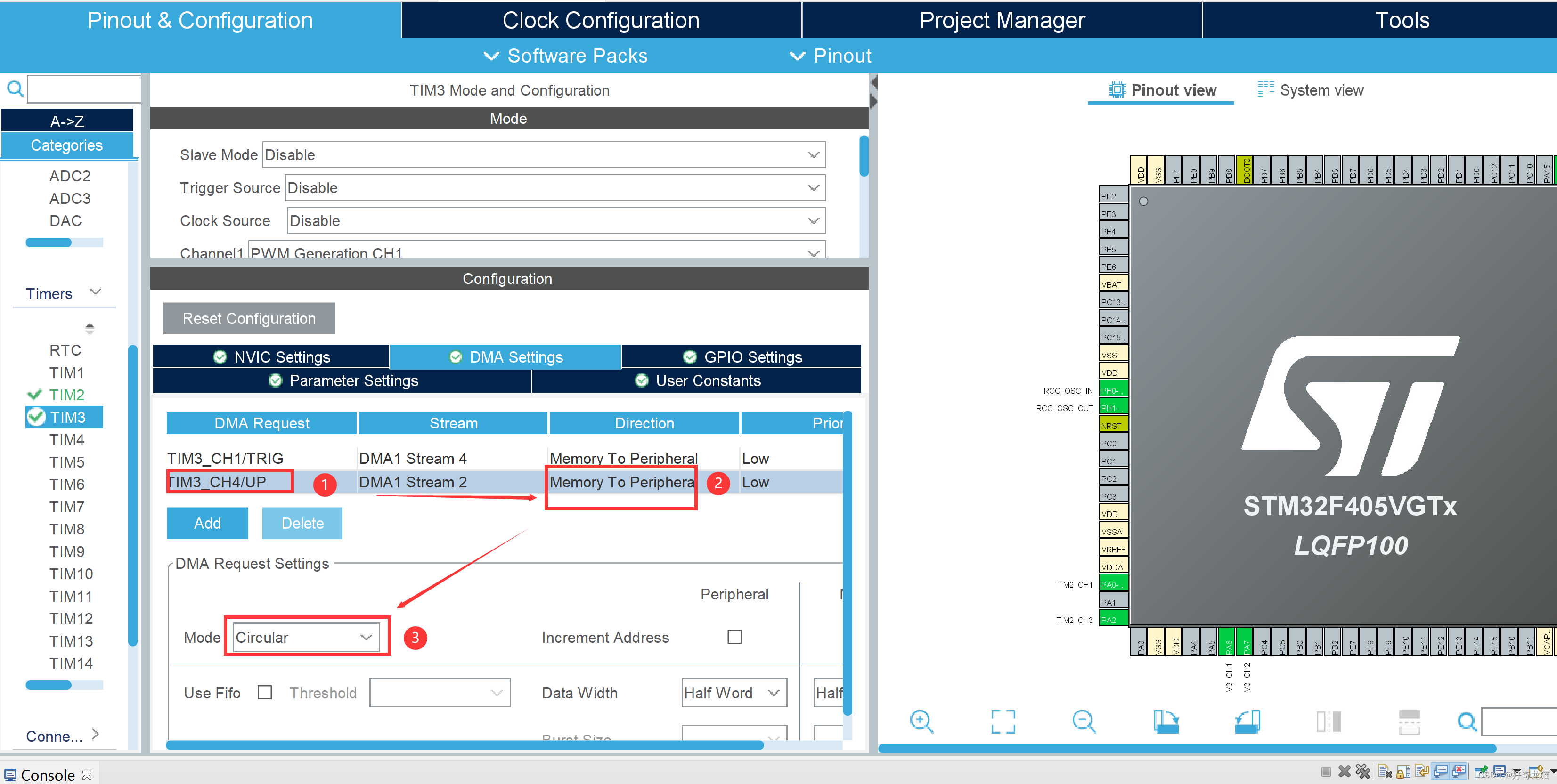

先选择TIM3_CH4/UP并且配置，如下图。
另外别忘记配置定期器。
- 系统时钟配置
F4配置系统时钟为168M
以上配置，如果有什么觉得不详细地方，下载代码来对比，链接请看下边链接。
5 使用的样例代码链接
https://download.csdn.net/download/qq_22146161/82348158
6 代码片段说明
在代码段需要注意一些细节。

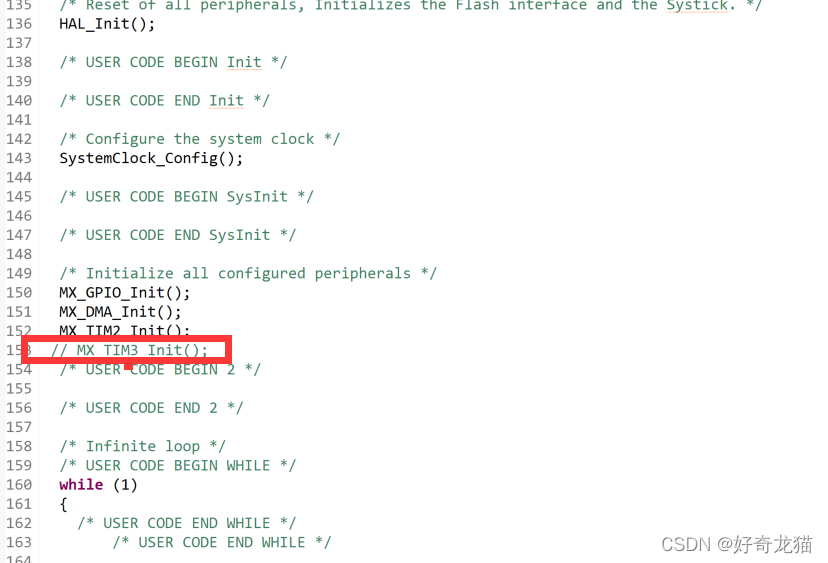

（1）在main.c中要，要注意初始化时，注释掉定时3初始化,时间片轮转的思想，在定时器2输出后，先失能tim2,再初始化tim3,输出tim3的，等输出完tim3,先失能tim3,再初始化tim2,如此反复。

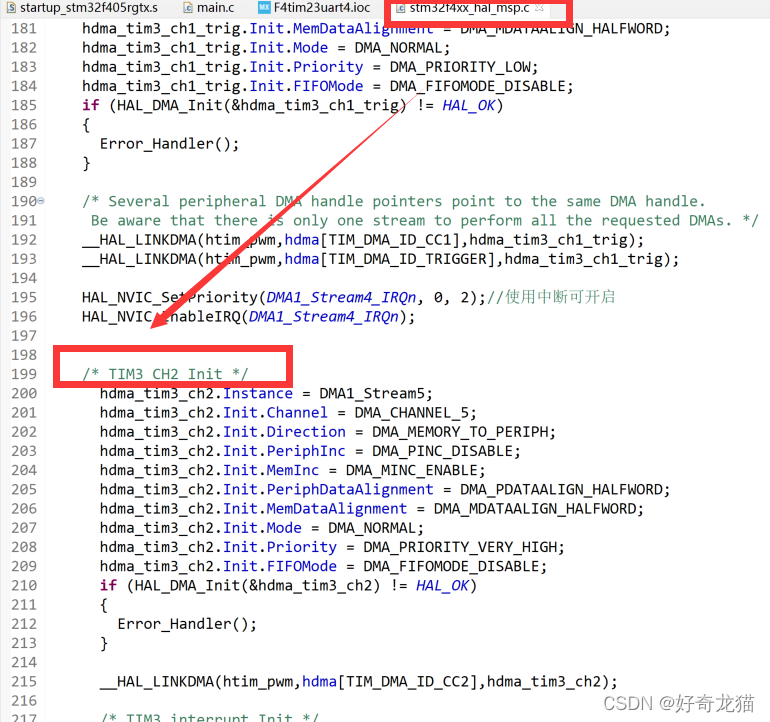

（2）tim3_ch4配置代码手动配置到tim3_ch2:我们之前配置的时候，无法再软件内选择，只能自己手动改下代码，需要修改定时器3初始化，和DMA配置函数，在stm32f4xx_hal.msp.c内。

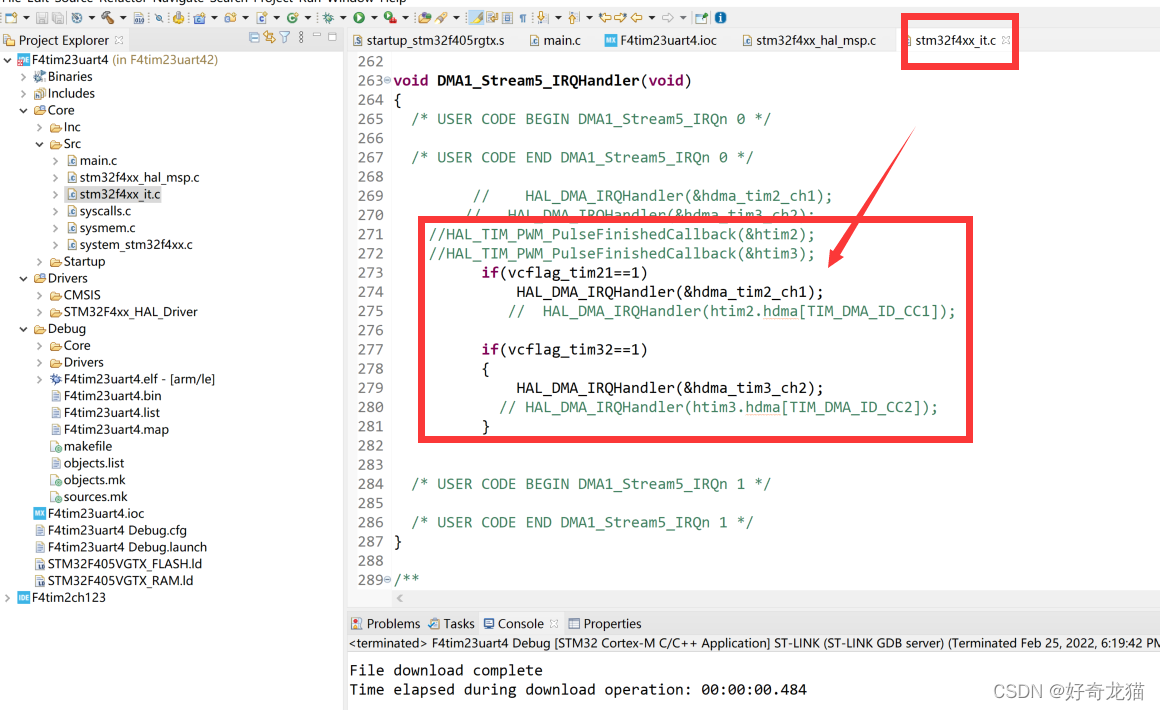

（3）另外在中断函数配置相关代码，stm32f4xx_it.c
具体，有需要请看代码片段吧。这里也就不一一列出了。
7 后期验证

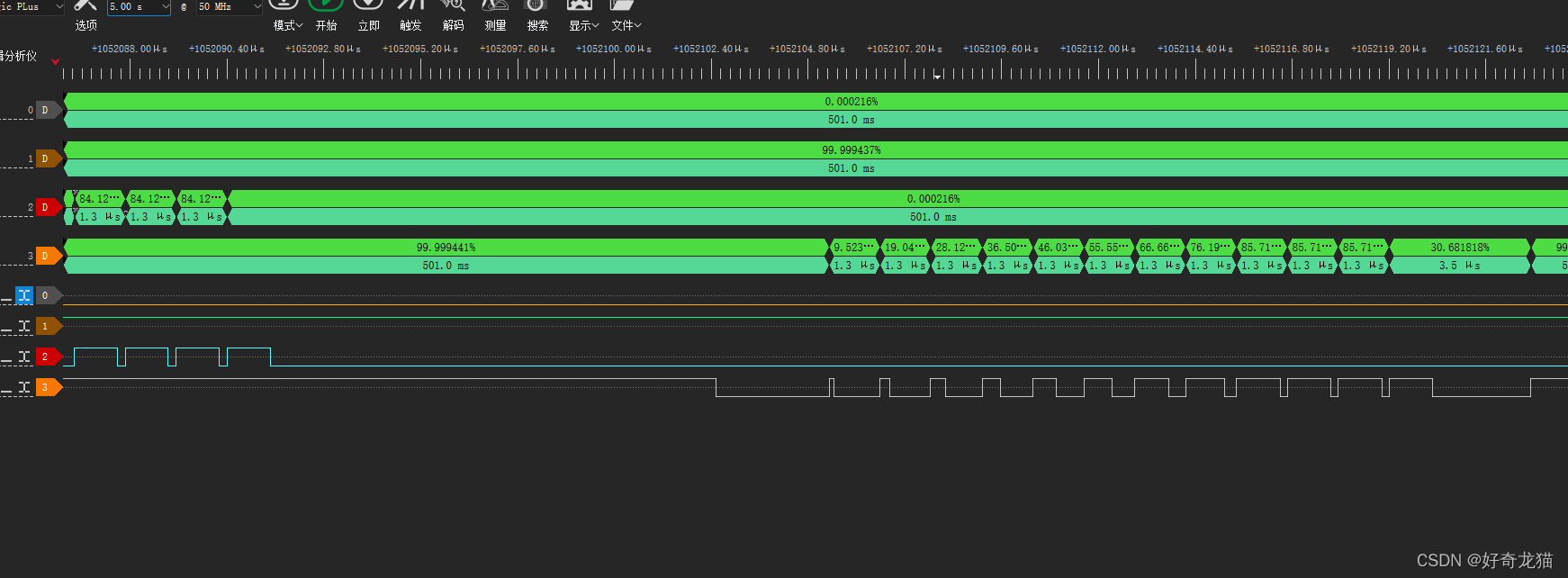

一个东西是否有些，就要用时间硬件抓下，使用逻辑分析仪抓出波形如下图。

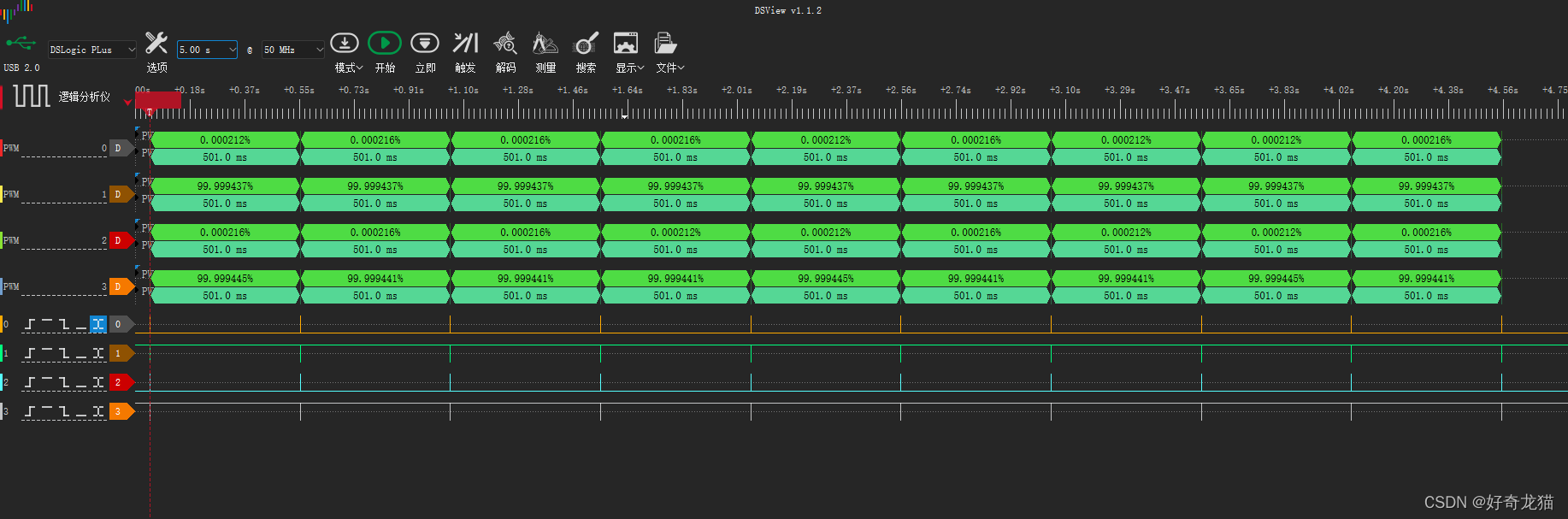

具体数据细节
可以看出4个通道都可以输出波形。
8 总结
这件事也就完结了，也花了不少精力调试与测试。
