[嵌入式]蓝桥杯单片机之AT24C02模块的使用

简介部分

EEPROM

EEPROM (Electrically Erasable Programmable read only memory)是指带电可擦可编程只读存储器。是一种 掉电后数据不丢失 的存储芯片。

可以参考ROM、PROM、EPROM、EEPROM、Flash ROM的区别

AT24C02

AT24C02 提供2048 位串行电可擦除可编程只读存储器(EEPROM ),内部有256个字，每个字8位，即2k Bit。通过 IIC串口总线 访问。

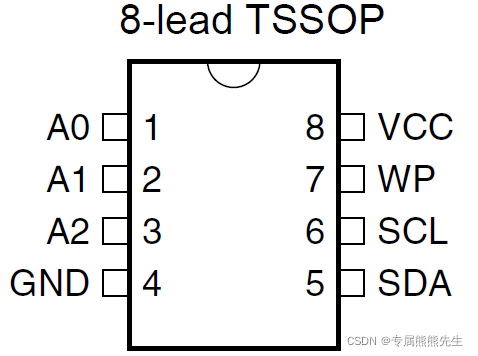

引脚示意

设备地址 Device Address

手册：

24C02的设备地址包括固定部分和可编程部分。可编程部分需要根据硬件引脚A0、A1和A2来设置（蓝桥杯板子原理图显示是接地，所以都为低电平0）。设备地址的最后一位用于设置数据传输的方向，即读/写位。格式如下图：

综合起来就是：AT24C02的设备的读操作地址为：0xA1；而写操作地址则为：0xA0。

基本操作

只分析常用的两个，其他操作可以查看手册去了解时序

字节写入：分析手册

从左到右分别为：起始（START）——>设备地址（Device Address）——>应答信号（ACK）——>数据字地址（WORD ADDRESS）——>应答信号（ACK）——>写入数据(DATA)——>应答信号（ACK）

字节读取（随机读取：根据需要读取的地址进行读取）：分析手册

从左到右分别为：虚拟写入（DUMMY ARITE）——>应答信号（ACK）——>起始（START）——>设备地址（Device Address）——>应答信号（ACK）——>读取数据(DATA)——>应答信号（ACK）

虚拟写入（DUMMY ARITE）：归零IIC 从设备的微控制器 的内部字节地址计数器（ internal address counter）
如果直接发送器件地址（也就是进行当前地址读），那么它读出来的是当前计数器所指的地址：（因为只要不断电，the internal address counter 就会保持之前的值， 比如之前先对计数器0指的地址写了一个数据，此时计数器会累加到1， 然后接着进行当前地址读操作，此时读出的数据将是计数器1所指的地址的数据。
应答信号（ACK）：在读操作中，24C02在发送一个8位数据后会释放SDA线并监视应答信号。一旦收到应答信号，将继续发送数据。如果主机没有发送应答信号，从机则停止发送数据且等待一个停止信号。

读与写函数代码

//------------------------------------------------------//
//添加两个函数：写入与读取
//写函数
void Write_24C02(unsigned char addr, unsigned char dat)
{
	IIC_Start();		//IIC总线起始信号
	IIC_SendByte(0xa0); 	//24C02的写设备地址
	IIC_WaitAck();		//等待从机应答
	IIC_SendByte(addr); 	//内存字节字节
	IIC_WaitAck(); 		//等待从机应答
	IIC_SendByte(dat); 	//写入目标数据
	IIC_WaitAck();		//等待从机应答
	IIC_Stop();		//IIC总线停止信号
}
//读函数
unsigned char Read_24C02(unsigned char addr)
{
	unsigned char tmp;
	//进行一个虚拟写操作
	IIC_Start();		//IIC总线起始信号
	IIC_SendByte(0xa0); 	//24C02写设备地址
	IIC_WaitAck();		//等待从机应答
	IIC_SendByte(addr); 	//内存自己地址
	IIC_WaitAck(); 		//等待从机应答
	//进行字节读操作
	IIC_Start();		//IIC总线起始信号
	IIC_SendByte(0xa1); 	//24C02读设备地址
	IIC_WaitAck();		//等待从机应答
	tmp = IIC_RecByte();	//读取目标数据
	IIC_SendAck(0); 		//产生非应答信号
	IIC_Stop();		//IIC总线停止信号
	return tmp;
}

实例代码（显示开机次数）

为了方便调试，只设置显示最高9次

#include "reg52.h"
#include "iic.h"

unsigned char dat1 = 0, dat2 = 0, dat3 = 0;
int value;
unsigned char SMG_NoDot[19] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x80,0xc6,0xc0,0x86,0x8e,0xbf,0x7f,0xff}; //0-9、A-F、'-'、'.'

void Delay500us();
void Display_right(long int number);
void Digital_Tube(unsigned char Position,unsigned char Typeface);

void Delay500us()		//@12.000MHz
{
	unsigned char i, j;

	i = 6;
	j = 211;
	do
	{
		while (--j);
	} while (--i);
}

void Digital_Tube(unsigned char Position,unsigned char Typeface)    //Position是数码管第几位(从左到右，0开始），Typeface是显示的字样
{
    unsigned char Bit[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
	P2 = P2 & 0x1f | 0xc0;
	P0=Bit[Position];
	P2 = P2 & 0x1f | 0xe0;
	P0=SMG_NoDot[Typeface];
	Delay500us();
	P0=0XFF;
	P2 = P2 & 0x1f ;	//数码管消影
}

void Display_right(long int number)		//靠右显示开机次数
{
    long int i,a,b;
    for(i=0;i<8;i++)
    {
        a=number%10;
        Digital_Tube(7-i,a);
        b=number/10;
        if(b==0) break;
        number=b;
    }
}

main()
{
    value=Read_24C02(0X01); //从地址0x01中读出存储的数据
	if(value>=9)
	{
		value=0;
	}
	Write_24C02(0X01,++value);  //向地址0x01中写入需要存储的数据，每开机一次value+1
	while(1)
	{
		Display_right(value);
	}
}
