1.VDD
主 I/O 和 VDD 域电源输入，为 I/O 和系统模拟模块（如复位、电源管理和时钟）供电的外部电源
2.VDDA
电源输入 模拟外设的外部模拟电源，为 ADC、 DAC、 OPAMP、比较器和电压参考缓冲器供电的外部模拟电源。该电源独立于所有其它电源。
3.VREF+ 和 VREF-
电源输入 / 输出 ADC 和 DAC 的外部参考电压
ADC 和 DAC 的外部参考电压。
– 当电压参考缓冲器使能时， VREF+ 和 VREF- 由内部电压参考缓冲器提供。
– 当电压参考缓冲器禁止时， VREF+ 由独立的外部参考电源提供
4.VBAT
电源输入 备份电池供电输入，当 VDD 不存在时（ VBAT 模式）为备份域供电的外部电源（可选）不使用电池时，该电源应连接到 VDD
5.VDDLDO
电源输入 稳压器供电输入，为稳压器供电的外部电源
6.VCAP
电源输入 / 输出 数字内核域电源

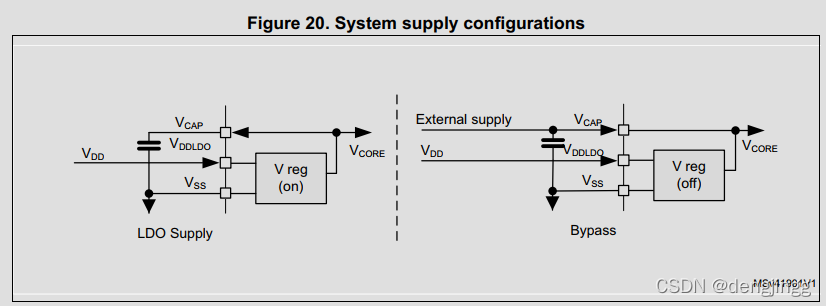

该电源独立于所有其它电源：
– 当稳压器使能时， VCORE 由内部稳压器提供。
– 当稳压器禁止时， VCORE 由外部电源通过 VCAP 引脚提供。
7.VSS
电源输入 主接地，所有电源和模拟稳压器的公共地。
8.VSSA
独立的模拟和参考电压地。

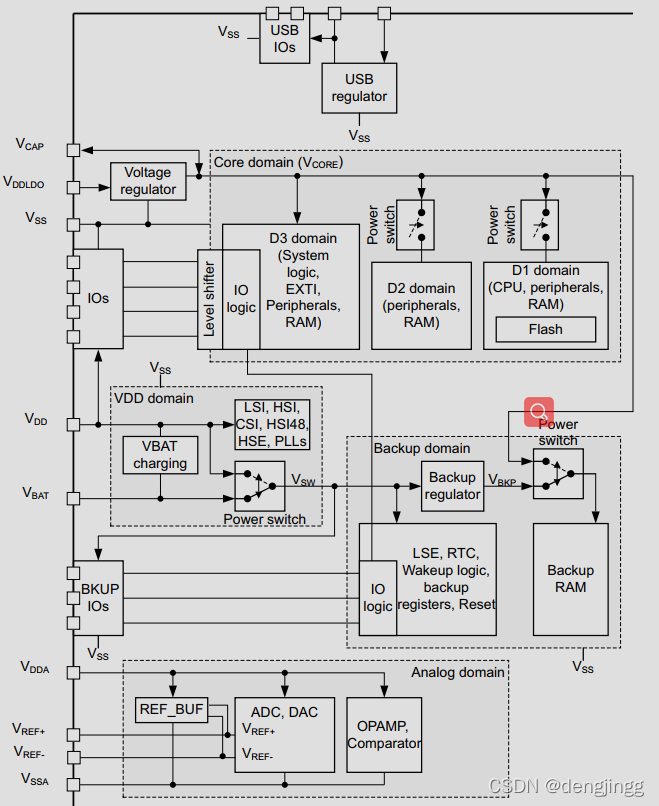

一款MCU 内部电源域示意图，结合下图能够帮助理解电源域
内部LDO作用是外部无法提供所需的单独电源时LDO提供电压源，主要提供数字核心电压。

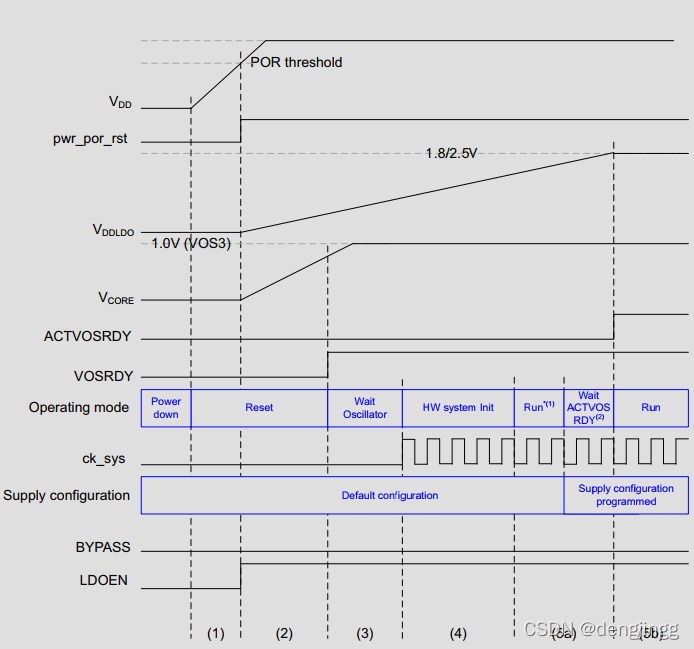

上电时序图
Power down –> Reset -> Wait Oscillator->HW system init -> Run -> Wait ACTVOS RDY –> Run
即断电状态 -> 复位状态 -> 等待 HSI 就绪->硬件初始化 -> 运行 -> 等 ACTVOS 位就绪 -> 正式运行
◆ 系统上电后， POR检测 VDD 供电，当 VDD 大于 POR 设置的阀值时， 将使能电压稳压器
◆ VCORE 只要 VOSRDY 未就绪，一直处于复位状态。
◆ VCORE 正常输出，系统将走出复位状态， 内部高速 RC 振荡器 HSI 将使能。
◆ HSI 稳定后，将开始系统初始化，Flash 和可选字节的加载，由硬件完成的， CPU 以受限的方式运行（主要是指不允许对 RAM 进行写操作）。
◆ 软件程序初始化系统， 包括供电配置。 CPU 进入正常的运行模式， 允许读写 RAM 。

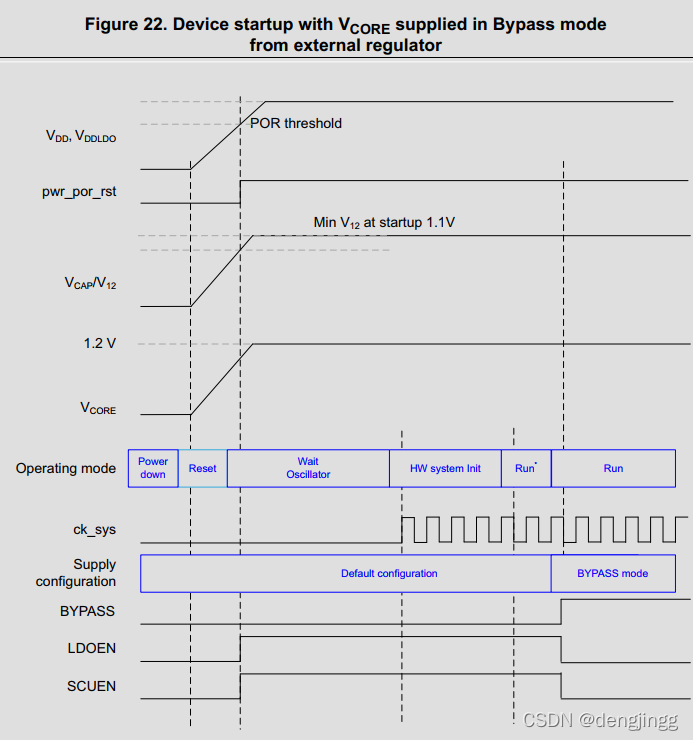

使用外部单独供电Vcore时序图
