电池标准充放电实验
一、实验目的
通过进行简单的标准充放电实验，来熟悉新威电池测试仪相关设备功能和操作流程。通过在标准充电和放电下对电池的电压进行分析电池的电压特征，并获取对磷酸铁锂电池充放电的基本认识，为开路电压法分阶段进行电池荷电状态估算打好研究基础。
二、实验器材
三洋磷酸铁锂电池18650GA；
电池充放电测试仪；
PC机及BTS软件；
三、实验内容
电池在低倍率充电时采用0.5C（xxxA）恒流充电至xxx V，然后进行xxx V恒压充电至电流降至 0.04A 停止。放电采用xxC（xxA）恒流放电至截止电压xxV。
测试条件是在室温（25℃）以xx C恒流充电至xxV，然后搁置xx分钟后，再以xC恒流放电至xx.xxV。
最后根据实验数据，绘制充放电特性曲线，并进行分析。
四、实验结果（数据和图表）

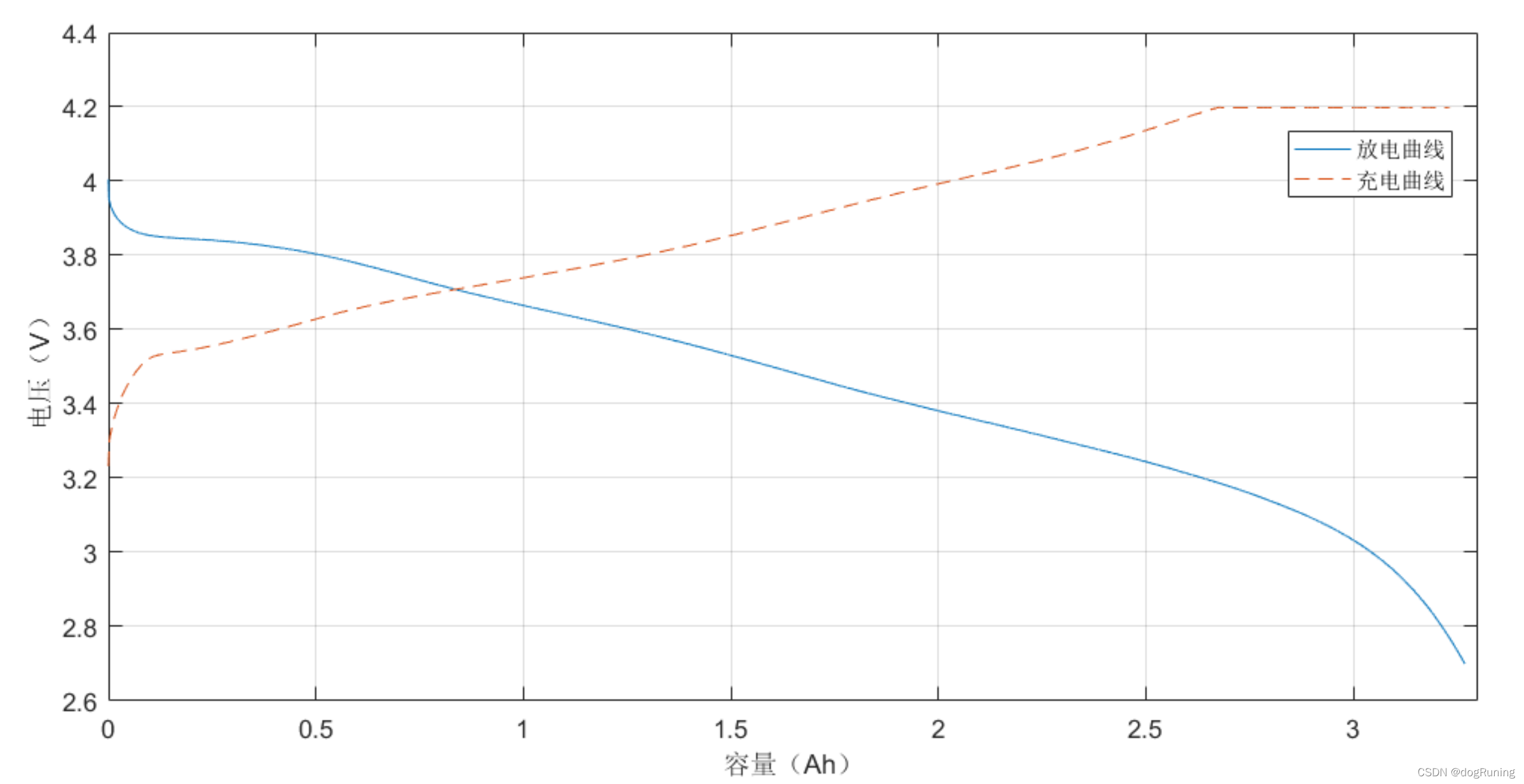

从图中可以看出，在整个放电过程中，电压响应曲线分为三个阶段，首先起始阶段为陡降期，电压在几秒钟内平均电压达到xxV左右，然后进入平台期，在此期间，电压有缓慢减小的趋势，但该阶段占整个放电过程的75%以上的时间。当电池的剩余容量在10%左右时，电压再次出现陡降期，此时与起始阶段电压变化趋势相比，时间稍长，约在6分钟左右，直至电压降至截止电压xxV为止，而且电压降的幅度比起始阶段要大，前者的幅度约0.2V左右，而后者则在xxV左右。
电池充电过程与放电过程响应曲线基本类似，两者呈现相反的方向。从整体上来看，充电电压曲线略高于放电电压曲线，该现象出现主要是由于电池的浮充电现象引起的。同放电过程一样，充电过程电池的平台期也很长。由于电池本身保护板的作用，电池充电达到xxV以后电压便不再上升，此时进行小电流恒压充电直至电池达到满电状态。
