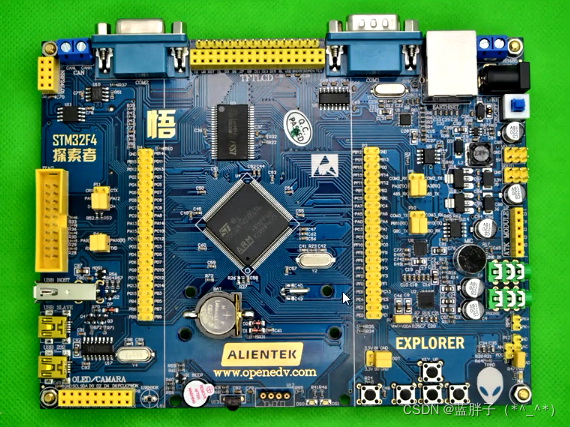

开发板介绍

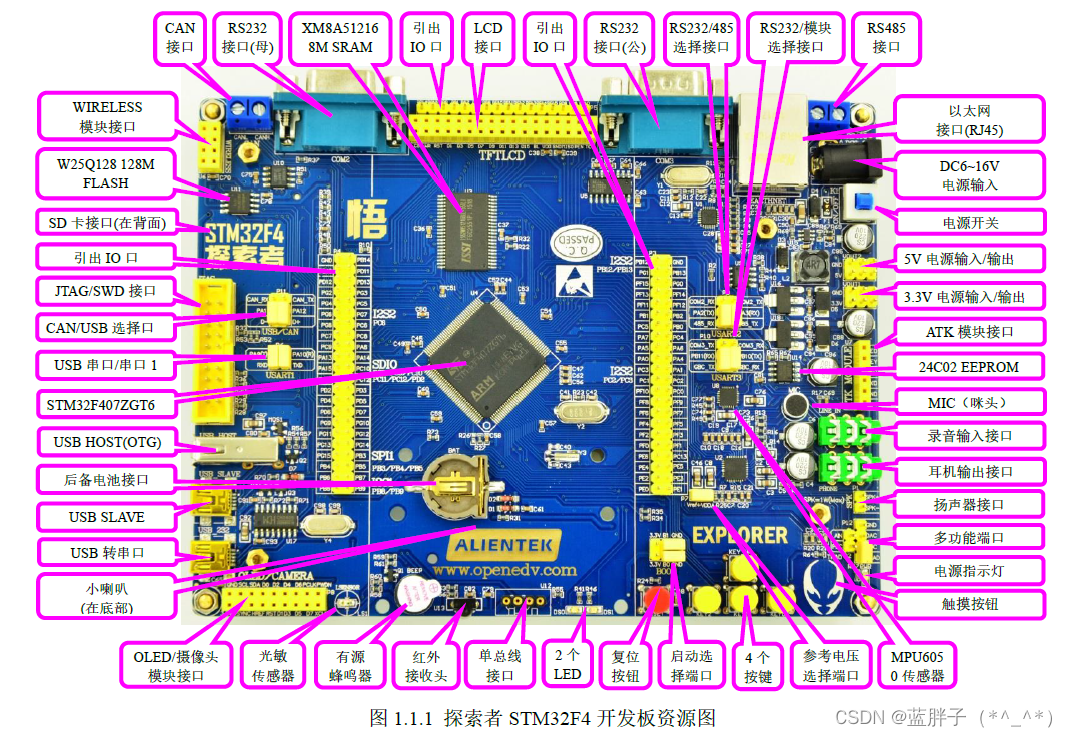

?ALIENTEK探索者 STM32F4开发板板载资源如下：
◆ CPU STM32F407ZGT6 LQFP144 FLASH 1024K SRAM 192K
◆ 外扩 SRAM XM8A51216 1M字节
◆ 外扩 SPI FLASH W25Q128 16M字节
◆ 1个电源指示灯（蓝色）
◆ 2个状态指示灯（ DS0：红色 DS1：绿色
◆ 1个红外接收头，并配备一款小巧的红外遥控器
◆ 1个 EEPROM芯片，，24C02，容量 256字节
◆ 1个六轴（陀螺仪 +加速度）传感器芯片， MPU6050
◆ 1个高性能音频编解码芯片， WM8978
◆ 1个 2.4G无线模块接口，支持 NRF24L01无线模块
◆ 1路 CAN接口，采用 TJA1050芯片
◆ 1路 485接口，采用 SP3485芯片
◆ 2路 RS232串口一公一母接口，采用 SP3232芯片
◆ 1路单总线接口，支持 DS18B20/DHT11等单总线传感器
◆ 1个 ATK模块接口，支持 ALIENTEK蓝牙 /GPS模块
◆ 1个光敏传感器
◆ 1个标准的 2.4/2.8/3.5/4.3/7寸 LCD接口，支持电阻 /电容触摸屏
◆ 1个摄像头模块接口
◆ 1个 OLED模块接口
◆ 1个 USB串口，可用于程序下载和代码调试 USMART调试）
◆ 1个 USB SLAVE接口，用于 USB从机通信
◆ 1个 USB HOST(OTG)接口，用于 USB主机通信
◆ 1个有源蜂鸣器
◆ 1个 RS232/RS485选择接口
◆ 1个 RS232/模块选择接口
◆ 1个 CAN/USB选择接口
◆ 1个串口选择接口
◆ 1个 SD卡接口（在板子背面
◆ 1个百兆以太网接口 RJ45
◆ 1个标准的 JTAG/SWD调试下载口
◆ 1个录音头（ MIC/咪头）
◆ 1路立体声音频输出接口
◆ 1路立体声录音输入接口
◆ 1路扬声器输出接口，可接 1W左右小喇叭
◆ 1组多功能端口（ DAC/ADC/PWM DAC/AUDIO IN/TPAD
◆ 1组 5V电源供应 /接入口
◆ 1组 3.3V电源供应 /接入口
◆ 1个参考电压设置接口
◆ 1个直流电源输入接口（输入电压范围： DC6~16V
◆ 1个启动模式选择配置接口
