光纤项目系统概述
**
第一章 项目背景
光纤项目是明德扬承接自某研究所的项目。该项目功能是接收4路光纤数据，经过内部DDR3缓存后，通过PCIE接口上送到电脑保存。其中光纤采集到数据后，需要做一定的算法处理，该算法处理由客户实现，明德扬保留易修改、易插入的模块接口。
该项目实质就是一个数据采集卡功能：采集到高速数据并保存到电脑本地，具有速率高、数据量大的特点。采集卡项目均可参考此方案实现。
该项目使用到光纤接口，可以学习到光纤IP核的应用。
本项目可以通过PCIE，实现对FPGA的配置。特别是实现了可分别配置和读取1路接收FPGA、4路发送FPGA寄存器的功能。关于上位机，如DSP、ARM、单片机、电脑 ，如何与FPGA通信交互的，可以参考此方案。（在优化版本中，也提供了通过串口配置的方案，即将PCIE配置改为用串口配置。）
PCIE部分不作讲解，要注意。
该项目有对应的视频专题课，并提供代码学习。
第二章 系统功能和架构
上图是本项目整体的简图，包括4个发送板、1个接收板和PC电脑。其中本项目主要实现提接收板功能。
接收板包括四片的DDR3、一个PCIE接口、四路光纤接口。当然接收板上还有很多其他接口，但是对于我们的项目来讲，主要的就是这三种接口。
接收卡通过PCIE接口，直接插到PC的插槽上，跟PC进行相连。
发送板可以通过光纤口发送数据，从接收板看来，可以认为外部有四路光纤口，接受这四种光纤的数据。
本项目中，四路发送板，每一个发送板其实它是一个AD采集卡。每个发送板它大概有16路的AD的采集，采集好数据汇总通过光纤送到这个接收卡。
接收卡从光纤接受到数据后，把数据汇聚起来，做适当的处理后，将数据保存到DDR3中，等待被读出送给PCIE接口，然后上送给PC电脑 ，这个就是我们整体的功能。
第三章 FPGA架构

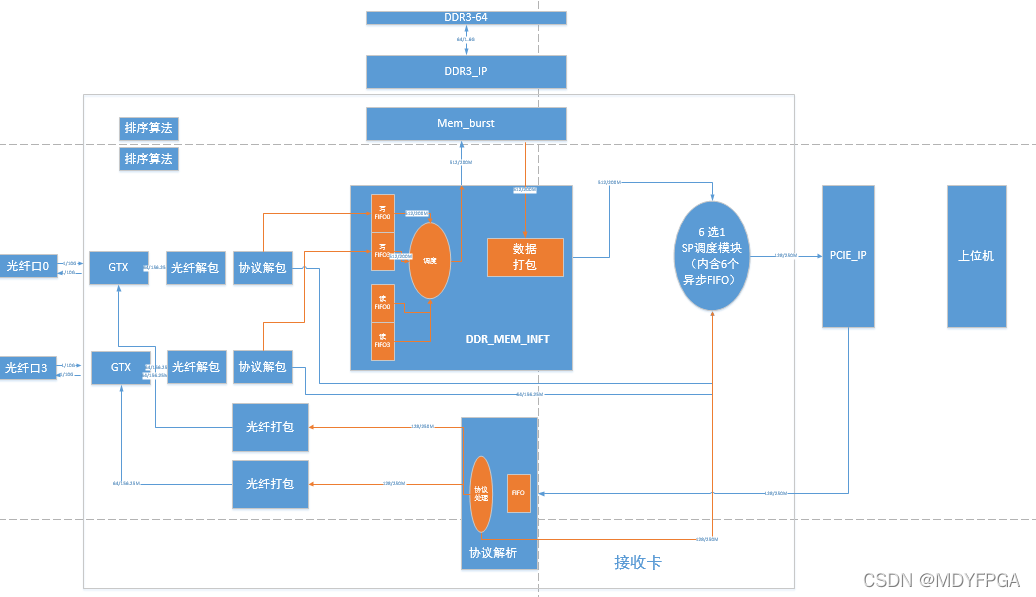

上图是FPGA的内部实现架构。根据功能，可以大概划分成光纤功能、存储控制功能、PCIE功能三大部分。
第1节 光纤功能
本项目通过光纤模块，实现接收板和发送板的通信，通信速率是2.5Gbps，采用XILINX的官方IP核：7 Series FPGAs Transceivers Wizard（以下简称：GTX IP核）。关于该IP核的设置，有兴趣的读者，可以阅读我们之前发表的文章《XILINX(K7)和CycloneV之间的光纤通信设置》一文。
由于使用到4路光纤，在设置高速收发器IP核 时，注意要生成4路通道。当生成后，每路通道给用户侧的数据发送接口只有两个：发送数据tx_data和K码指示tx_kchar。同理，接收方向则是rx_data和rx_kchar。
我们注意到，数据接口只有数据和K码指示，而不是明德扬常见的包文形式。事实上，两个较高级的设备之间通信，一般就是采用包文的形式，一次发一组数据，每组数据可以达到几千字节。为实现分组发送，特自定义了光纤协议层包文格式，如下表。
包文头 数据长度 校验和 无效值 数据
16位 16位 16位 16位 数据长度个数据
上面是光纤协议层的包文格式，其有一个16位的包文头(固定为0x55d5)，一个16位的长度指示（指示后面数据的长度，单位为字节），一个16位的校验码，一个16位的无效值，以及数据。
在FPGA内部架构图中的光纤打包模块，当从上游模块收到一个包文时，就计算该包文的长度、校验和，然后产生包文头+数据长度+校验和+无效值字段，再加上输入的包文数据，送给GXT IP核。GTX IP核再通过光纤送给发送板。
同理，发送板那里，也应该有一个打包模块，其要发送数据给接收卡，就会将包文封装成上面格式，再通过光纤传输到接收板。接收板从GTX IP核接收数据，在光纤解包模块中，搜索包文头55D5。如果搜索到包文头，下一状态就获取数据长度和校验和。根据数据长度，接收后面的数据。边接收数据边计数数据的校验和。当接收数据完毕，校验和也计算完了。这个时候，就对比收到的校验和与计算的校验和，是否相同。如果相同，说明包文是正确的；如果不同，说明包文是错误的。
上面就是光纤的基本功能，主要涉及到光纤打包、光纤解包等。
事实上，如果光纤采用的是Aurora协议，那么推荐采用另一个IP核：Aurora 8B10B。这个IP核使用AXI4-stream总线接口，并且已经是包文的格式。因此使用起来更加简单。
第2节 存储控制功能
本项目接收光纤数据后，首先会保存到DDR3中，等存够一定数据时，读出数据，送到PCIE。
接收板一共有4片DDR3，每片DDR3的数据位宽是16位。要注意的是，虽然有4片DDR4，但这4片DDR3不是各自独立工作的。在硬件设计时，将DDR3的地址线、控制线共用，数据线分开。也就是说，4片DDR3同时进行读写，对FPGA来说，这相当于一片64位的DDR3。
由于光纤数据一共有4路，并且4路数据都同时过来的，但只有一片64位的DDR3，如果不做处理，必须会有冲突。所以必须要做一个调度模块：4路光纤数据，首先会保存到内部的写FIFO中；调度模块判断4路FIFO的空闲情况，从而决定读取哪一路数据，存到DDR3中。没有被读取的，则继续保存在FIFO中，直到被调度出来。
在设计调度模块时，要注意如下几点：
a.调度的优先级
一共有4路数据，那么调度器的优先级如何选择，即如果4路中有多于1路均同时有数据，那么该如何选择哪一路。例如，您可以指定第0~3路优先级依次由高变低，即当第0路有数据，一定选择0路；当第0路没有数据了，再决定看下一路。当采用此方式时，就要考虑是否存在如下情况：第0路一直有数据，导致其他路一直无法读出送到DDR3呢，这是要思考的问题。
b.调度的单位
调度的单位是指：选择了一路数据后，会读取多少个数据才结束。可供选择是1个数据、多个数据，或者是读到FIFO空为止。这里要思考的是，1个数据最灵活，但是最繁琐，会出现频率调度的情况；如果是越多的数据，调度没有那么繁琐了，但也意味着写FIFO要临时存比较多的数据才行，所以这里要有一个平衡。
c.调度的起启水线
调度的起启水线：当FIFO存够多少个数据，才可以被调度器调度。这个是要考虑DDR的写速度、光纤的输入速度、以及调度单位的。例如，如果调度单位为1024个数据，起启水线100，当DDR写速度比光纤速度快时，就可能会存在DDR写到一半时，新的数据还没有来的情况。
当然，最省事的，就是将起启水线设置为跟调度单位一样，这样就绝对不存在问题，但这会存在一定的浪费。为什么呢？我们设想如下场景，当往DDR写数据的同时，光纤也会同时有新的数据送到写FIFO。我们可以计算DDR的写速度，以及新数据输入速度，根据速度差，得到起启水线。最理想的情况，就是当最后一个数据写到FIFO时，刚好也要将该数据写到DDR，然后调度结束。这样做的好处，就是将FIFO的深度设置为最适合的大小，从而节省资源。
在FPGA领域，貌似还不能理解FIFO深度多一点或者少一点有什么所谓。但在芯片设计领域则是经常考虑的点。笔者在做芯片设计时，经常要花很多精力去计算出最省资源的方案。其实这也说明了FPGA设计和芯片设计的区别，区别是做得更细、设计得更好。
by the way，就如我一直在强调的，FPGA和芯片是一个讲究做“细节”的技术，很多人可以做很粗的功能，但很少人可以做很细的功能，例如图像显示很多人都会，但用较少资源来实现图像显示，那就不会了。
第3节 PCIE功能
PCIE实现FPGA与上位机通信的功能，通信包文有两种，一种是业务包文，一种是配置包文。
配置包文是用来对接收卡、发送卡内的寄存器读写的包文。例如上位机对接收卡通道的开户和关闭，对发送卡的数据收发控制、上位机读取接收卡的内部状态等，均是由配置包文来实现的。
业务包文是指发送卡里的AD采集的数据，是真正上位机要保存的数据。
下面上位机和FPGA的通信格式。
包文类型
（16b） 读写属性
(1b) 板卡编号
（15b） 寄存器地址
（16b） 寄存器数据
（32b） 无效填充
（48b）
?包文类型：用来指示是业务包文还是配置包文。业务包文的包文类型为16’h55AA；配置包文的类型为16’hF8F8。
?读写属于：用于上位机指示对FPGA的寄存器进行写，还是读其值 。
?板卡编号：用来指示当前包文是对哪个板卡进行配置，可以理解为设备地址。例如是对接收卡或具体的一个发送卡进行寄存器读取。编号为03表示发送板03，编号4为接收卡。
?寄存器地址：这个可以理解 为寄存器地址。
?寄存器数据：对寄存器配置的数据，如果是读的话，则填0。

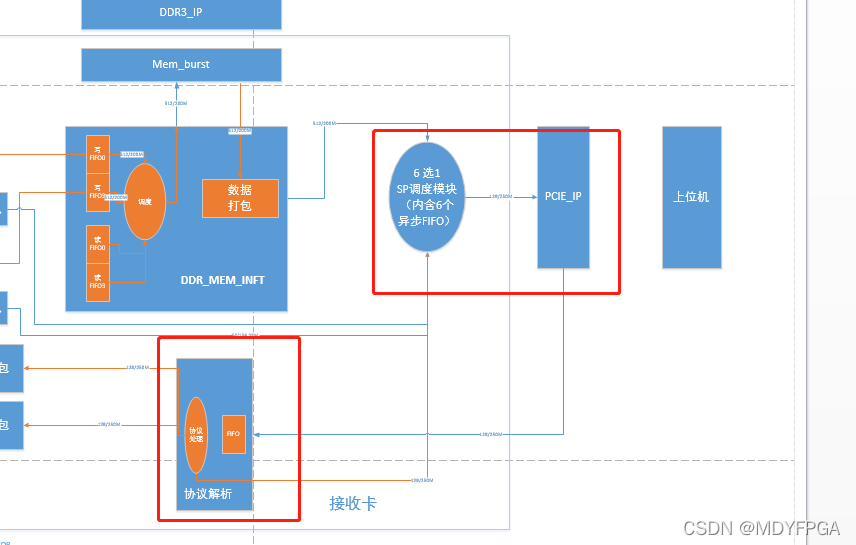

上位机当要配置或者读取寄存器时，会按格式产生一个配置包文，通过PCIE传给FPGA。FPGA的内部有一个PCIE IP核。该IP核支持AXI4并且是包文形式，从PCIE里接收到包文数据，并送往协议解析模块。
协议解析模块分析该包文，特别是对包文编号进行识别。根据编号，如果是接收卡配置包文，则直接对内部的寄存器进行读取；如果是某一路发送板配置包文，则将该包文转发到该路光纤接口。
如果是读取寄存器数据，则会将配置包文返回给上位机，具体路径是：协议解析模块处理后，将寄存器数据补充到包文的数据域，然后读该包文转给6选1 SP调度模块。在该调度模块中，从6路包文（1路是业务包文，1路是接收卡返回的配置包文，其他4路是4个光纤返回的配置包文），选取一路发给PCIE IP核。
上位机从包文类型中，识别出业务包文还是配置包文，做相对应的处理。
