DH-45L-DH-100L型零序（剩余）电流互感器
品牌:JOSEF约瑟
产品型号:DH-20L；DH-23L
工作电压:AC220V/AC380V
动作时间:0.1~2S
安装方式:柜内导轨/嵌入面板
零序孔径:25mm~220mm
主机尺寸:79.56280mm
产品名称:零序（剩余）电流互感器
系列型号
DH-16L型配套用零序（剩余）电流互感器DH-20L型配套用零序（剩余）电流互感器
DH-23L型配套用零序（剩余）电流互感器DH-30L型配套用零序（剩余）电流互感器
DH-45L型配套用零序（剩余）电流互感器DH-50L型配套用零序（剩余）电流互感器
DH-70L型配套用零序（剩余）电流互感器DH-90L型配套用零序（剩余）电流互感器
DH-110L型配套用零序（剩余）电流互感器DH-130L型配套用零序（剩余）电流互感器
DH-140L型配套用零序（剩余）电流互感器DH-160L型配套用零序（剩余）电流互感器
DH-180L型配套用零序（剩余）电流互感器DH-200L型配套用零序（剩余）电流互感器
DH-240L型配套用零序（剩余）电流互感器DH-280L型配套用零序（剩余）电流互感器
DH-220100F型配套用零序（剩余）电流互感器DH-26050F型配套用零序（剩余）电流互感器
DH-40050F型配套用零序（剩余）电流互感器DH-500150F型配套用零序（剩余）电流互感器
DH-50KL型配套用零序（剩余）电流互感器DH-70KL型配套用零序（剩余）电流互感器
DH-110KL型配套用零序（剩余）电流互感器
概述
DH-L型零序（剩余）电流互感器适用于户内、额定频率50HZ或60HZ、额定电压35KV及以下的小接地电流系统中供电缆接地保护用。与本型电流互感器配套使用的继电器型号为DD-11/60、DD-1/60型。
型号含义
结构简介

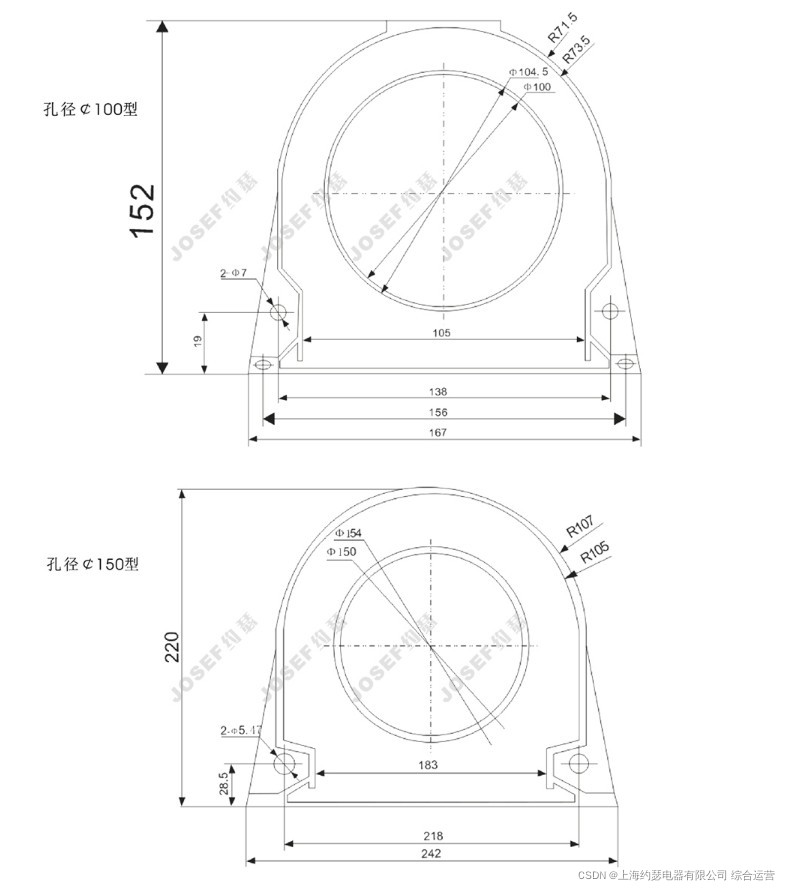

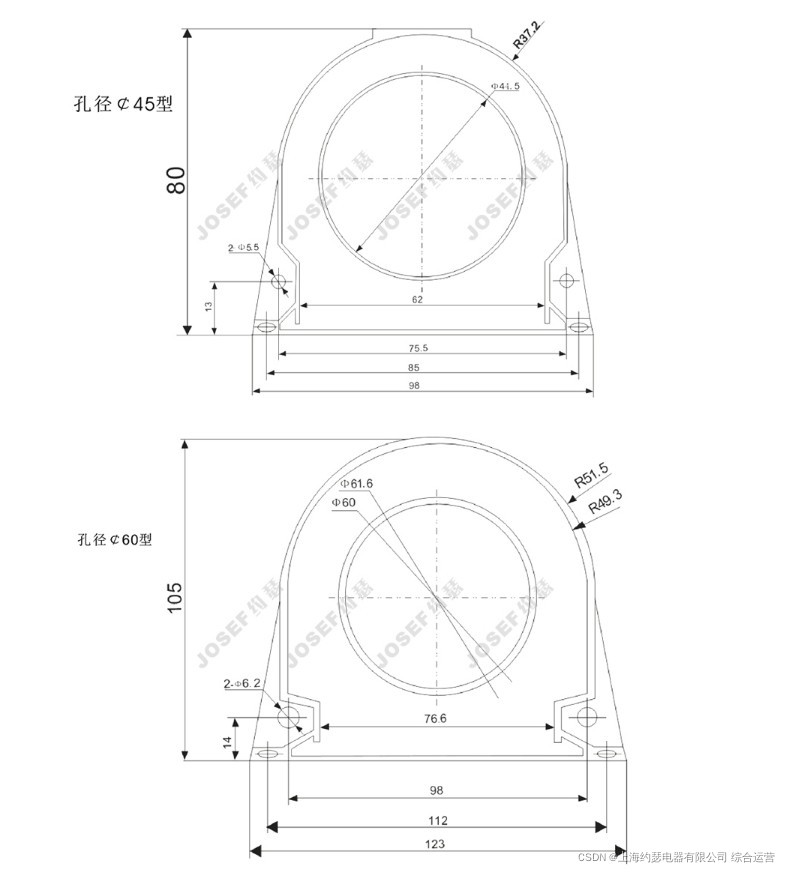

零序电流互感器为开合式，环氧树脂浇注结构，安装时可将互感器分为两半，然后合并为一体，用夹紧箍连接。安装极为方便。互感器内径有φ80、φ100、φ120、φ140、φ150、φ160、φ180等七种规格。
技术参数
1.本系列零序电流互感器一次主绝缘由电缆保证，产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3KV工频耐压。
2.本型零序电流互感器的灵敏度满足下表的要求：
零序电流互感器技术参数
注：若用户用计算机采集零序故障电流进行监控和保护，需在订货时指明采集电流的大小及负载，与我厂协商后确定。
一、用途
DH-20L；DH-23L型零序（剩余）电流互感器（以下简称互感器）适用于交流电压为380.660V.至1140V系统中源率为50HZ电流为15~4000A线路中做有无中性点漏电保护。
上海约瑟继电器事业部
