[嵌入式]嵌入式 - 固件防复制系列【3】GD32读保护解除

GD32读保护解除

更新历史

  1. 20220303：
    首次编辑并发布，添加在 jlink-commander 可读写寄存器的情况下，接触都保护的方式；
  2. 20220304
    添加在 jlinkcommander 中手工无法通信的情况下，解除读保护的操作；

引言

由于产品安全的要求，在产品量产后通常会对固件开启保护功能，如此篇文章 嵌入式 -GD32代码读保护 中提到的一样，读保护就是常见的方式之一；

解除读保护

这里 MCU 以 GD32F303 为例：

可以通信的情况下

现象描述

读保护是开启了防反读的功能，并没有停止调试接口的功能；但是存在一些情况，触发了读保护本身的防护机制并擦除了桩端代码后，读保护功能依然开启，此时发现可通过 JlinkCommander 进行读写寄存器。

jflash 编程闪存会执行先擦除的动作，但是 303 都保护开启后会对前 4kB 的闪存空间开启页擦除保护，所以呈现出来的现象就是，jflash 可成功连接，但是什么也做不了。
在这里插入图片描述

点击 回读之后，显示下方提示，会弹出以下提示：
在这里插入图片描述
进度条无新增，直到尝试超时：
在这里插入图片描述
如果在尝试擦除的时候直接点击“取消”按钮，会提示 ：
在这里插入图片描述

jlinkCommander

通过 JlinkCommander 是可以读写其寄存器的:
在这里插入图片描述
通过 ？字符，可查看支持的命令及其语法：
在这里插入图片描述
这里我们主要使用的是：

w4		// 写 32 bit 数据至指定地址内存，语法为 w4 <addr> <data>, 均为 hex 格式
mem		// 读取指定内存的制定字节数据，语法为 mem <addr> <numBytes>, 均为 hex 格式
mem32	// 读取指定内存的多组 4Bytes(item) 数据，语法为 mem <addr> <numItems>, 均为 hex 格式

代码为：

// 查看当前 SPC 字节
mem 0x1fffF800 0x10

// 解锁 FMC_Bank0
w4 0x40022004 0x45670123 //FMC_KEY = UNLOCK_KEY0;
W4 0x40022004 0xcdef89ab // FMC_KEY = UNLOCK_KEY1;
// 查看寄存器
mem32 0x40022000 0x10
w4 0x40022008 0x45670123 //FMC_OBKEY = UNLOCK_KEY0;
w4 0x40022008 0xcdef89ab //FMC_OBKEY = UNLOCK_KEY1;
mem32 0x40022000 0x10
// 清楚可能存在的错误标志位
w4 0x4002200C 0x00000034  //fmc_flag_clear(FMC_FLAG_PGERR | FMC_FLAG_WPERR | FMC_FLAG_END);
// OB 字节擦除指令使能
w4 0x40022010 0x0220     // OBER
// 执行擦除
w4 0x40022010 0x0260     //STAR
// 使能 OB 字节编程
w4 0x40022010 0x0270     //OBPG
// 恢复默认值，退回未保护态
w2 0x1ffff800 0x5aa5
// 开启寄存器锁保护
w4 0x40022010 0x80
// 可再次查看 SPC 字节
mem 0x1fffF800 0x10      //

结果

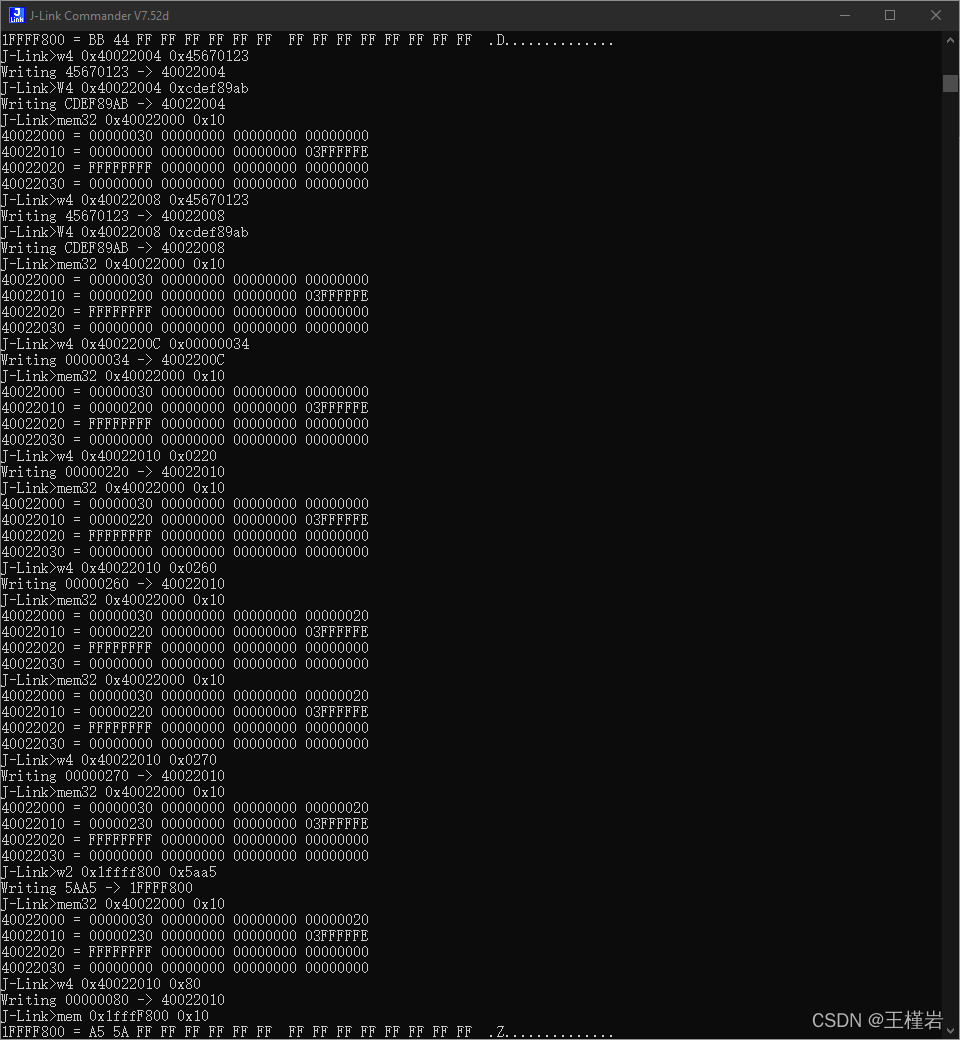

  1. 通过 JlinkCommander 操作并查看结果
    在这里插入图片描述
  2. jflash
    jlinkcommander 操作后，通过 jflash 连接后可正常操作：；
    在这里插入图片描述

无法通信的情况下

其实这个无法通信，是在我们在手工操作下无法和 MCU 通过 SWJ 建立通信，但是清楚 MCU 上电时序到执行用户代码的会知道，上电伊始会先执行厂家固化在 MCU 中的 bootloader，进行一系列的初始化（比如寄存器空间映射）之后会进入到用户代码，先执行用户的代码(启动文件，用户程序)。

而 MCU 在上电后，检测到读保护开启到保护，这段时间我们手动是无法介入的，如果在 MCU 初始化后到保护功能开始生效将 SPC 字节改写并启动，则可以达到破解的目的，当然厂家为了进一步保护固件，在破解安全保护功能后，会主动删除闪存空间内的数据。

核心代码

在这种情况下，我们需要借助脚本执行破解：

log yourLog.log
// 通过 USB 连接 Jlink
usb
// select target device, 选择连接方式
si swd
// 等待 100 ms
speed 100
// 重启目标设备
r
// 刚上电后等待 MCU 寄存器初始化
Sleep 10
usb

// 执行寄存器编程，解锁 + 读保护关闭
mem 0x1fffF800 0x10
mem32 0x40022000 0x10
w4 0x40022004 0x45670123 //FMC_KEY = UNLOCK_KEY0;
W4 0x40022004 0xcdef89ab // FMC_KEY = UNLOCK_KEY1;
mem32 0x40022000 0x10
w4 0x40022008 0x45670123 //FMC_OBKEY = UNLOCK_KEY0;
w4 0x40022008 0xcdef89ab //FMC_OBKEY = UNLOCK_KEY1;
mem32 0x40022000 0x10
w4 0x4002200C 0x00000034  //  fmc_flag_clear(FMC_FLAG_PGERR | FMC_FLAG_WPERR | FMC_FLAG_END);
mem32 0x40022000 0x10
w4 0x40022010 0x0220     // OBER
mem32 0x40022000 0x10
w4 0x40022010 0x0260     //STAR
mem32 0x40022000 0x10
w4 0x40022010 0x0270     //OBPG
mem32 0x40022000 0x10
w2 0x1ffff800 0x5aa5	// close read protection
w4 0x40022010 0x80
mem 0x1fffF800 0x10      //
r
Sleep 10
usb
mem 0x1fffF800 0x10
mem32 0x8000000 0x10
// 关闭 Jlink 连接并退出
qc

将上述代码保存为 .jlink, 文件名称自定义。

辅助脚本代码

将输出重定向，输出 log，这里的 log 名称为上述“核心代码”的第一行名称，可以不提前创建；

set PATH=%PATH%;..\ ;..\
JLink.exe  -autoconnect 1 -device cortex-m4  -if swd -speed 1000 -commandfile <FileName>.jlink >yourLog.log

上述代码保存为 BAT 脚本。

将脚本文件、jlink 命令行文件放置于 jlink 安装文件夹下：
在这里插入图片描述

双击脚本执行命令，执行过后 MCU 固件已经清除。

执行结果

  1. 查看日志记录：
SEGGER J-Link Commander V7.52d (Compiled Aug 17 2021 17:16:21)
DLL version V7.52d, compiled Aug 17 2021 17:15:01


J-Link Command File read successfully.
Processing script file...

J-Link connection not established yet but required for command.
Connecting to J-Link via USB...O.K.
Firmware: J-Link V9 compiled May  7 2021 16:26:12
Hardware version: V9.20
S/N: 86802686
License(s): GDB, RDI, FlashBP, FlashDL, JFlash
VTref=3.272V

Disconnecting from J-Link...O.K.
Connecting to J-Link via USB...O.K.
Firmware: J-Link V9 compiled May  7 2021 16:26:12
Hardware version: V9.20
S/N: 86802686
License(s): GDB, RDI, FlashBP, FlashDL, JFlash
VTref=3.272V

Selecting SWD as current target interface.

Selecting 100 kHz as target interface speed

Target connection not established yet but required for command.
Device "CORTEX-M4" selected.


Connecting to target via SWD
Found SW-DP with ID 0x2BA01477
DPIDR: 0x2BA01477
Scanning AP map to find all available APs
AP[1]: Stopped AP scan as end of AP map has been reached
AP[0]: AHB-AP (IDR: 0x24770011)
Iterating through AP map to find AHB-AP to use
AP[0]: Core found
AP[0]: AHB-AP ROM base: 0xE00FF000
CPUID register: 0x410FC241. Implementer code: 0x41 (ARM)
Found Cortex-M4 r0p1, Little endian.
FPUnit: 6 code (BP) slots and 2 literal slots
CoreSight components:
ROMTbl[0] @ E00FF000
ROMTbl[0][0]: E000E000, CID: B105E00D, PID: 000BB00C SCS-M7
ROMTbl[0][1]: E0001000, CID: B105E00D, PID: 003BB002 DWT
ROMTbl[0][2]: E0002000, CID: B105E00D, PID: 002BB003 FPB
ROMTbl[0][3]: E0000000, CID: B105E00D, PID: 003BB001 ITM
ROMTbl[0][4]: E0040000, CID: B105900D, PID: 000BB9A1 TPIU
ROMTbl[0][5]: E0041000, CID: 00000000, PID: 00000000 ???
Cortex-M4 identified.
Reset delay: 0 ms
Reset type NORMAL: Resets core & peripherals via SYSRESETREQ & VECTRESET bit.
Reset: Halt core after reset via DEMCR.VC_CORERESET.
Reset: Reset device via AIRCR.SYSRESETREQ.

Sleep(10)

Disconnecting from J-Link...O.K.
Disconnecting from J-Link...O.K.
Connecting to J-Link via USB...O.K.
Firmware: J-Link V9 compiled May  7 2021 16:26:12
Hardware version: V9.20
S/N: 86802686
License(s): GDB, RDI, FlashBP, FlashDL, JFlash
VTref=3.272V
Device "CORTEX-M4" selected.


Connecting to target via SWD
Found SW-DP with ID 0x2BA01477
DPIDR: 0x2BA01477
Scanning AP map to find all available APs
AP[1]: Stopped AP scan as end of AP map has been reached
AP[0]: AHB-AP (IDR: 0x24770011)
Iterating through AP map to find AHB-AP to use
AP[0]: Core found
AP[0]: AHB-AP ROM base: 0xE00FF000
CPUID register: 0x410FC241. Implementer code: 0x41 (ARM)
Found Cortex-M4 r0p1, Little endian.
FPUnit: 6 code (BP) slots and 2 literal slots
CoreSight components:
ROMTbl[0] @ E00FF000
ROMTbl[0][0]: E000E000, CID: B105E00D, PID: 000BB00C SCS-M7
ROMTbl[0][1]: E0001000, CID: B105E00D, PID: 003BB002 DWT
ROMTbl[0][2]: E0002000, CID: B105E00D, PID: 002BB003 FPB
ROMTbl[0][3]: E0000000, CID: B105E00D, PID: 003BB001 ITM
ROMTbl[0][4]: E0040000, CID: B105900D, PID: 000BB9A1 TPIU
ROMTbl[0][5]: E0041000, CID: 00000000, PID: 00000000 ???
Cortex-M4 identified.

1FFFF800 = BB 44 FF FF FF FF FF FF  FF FF FF FF FF FF FF FF  .D..............

Writing 45670123 -> 40022004

Writing CDEF89AB -> 40022004

40022000 = 00000030 00000000 00000000 00000000
40022010 = 00000000 00000000 00000000 03FFFFFE
40022020 = FFFFFFFF 00000000 00000000 00000000
40022030 = 00000000 00000000 00000000 00000000

Writing 45670123 -> 40022008

Writing CDEF89AB -> 40022008

40022000 = 00000030 00000000 00000000 00000000
40022010 = 00000200 00000000 00000000 03FFFFFE
40022020 = FFFFFFFF 00000000 00000000 00000000
40022030 = 00000000 00000000 00000000 00000000

Writing 45670123 -> 40022004

Writing CDEF89AB -> 40022004

40022000 = 00000030 00000000 00000000 00000000
40022010 = 00000200 00000000 00000000 03FFFFFE
40022020 = FFFFFFFF 00000000 00000000 00000000
40022030 = 00000000 00000000 00000000 00000000

Writing 45670123 -> 40022008

Writing CDEF89AB -> 40022008

40022000 = 00000030 00000000 00000000 00000000
40022010 = 00000200 00000000 00000000 03FFFFFE
40022020 = FFFFFFFF 00000000 00000000 00000000
40022030 = 00000000 00000000 00000000 00000000

Writing 00000034 -> 4002200C

40022000 = 00000030 00000000 00000000 00000000
40022010 = 00000200 00000000 00000000 03FFFFFE
40022020 = FFFFFFFF 00000000 00000000 00000000
40022030 = 00000000 00000000 00000000 00000000

Writing 00000220 -> 40022010

40022000 = 00000030 00000000 00000000 00000000
40022010 = 00000220 00000000 00000000 03FFFFFE
40022020 = FFFFFFFF 00000000 00000000 00000000
40022030 = 00000000 00000000 00000000 00000000

Writing 00000260 -> 40022010

40022000 = 00000030 00000000 00000000 00000001
40022010 = 00000260 00000000 00000000 03FFFFFE
40022020 = FFFFFFFF 00000000 00000000 00000000
40022030 = 00000000 00000000 00000000 00000000

Writing 00000270 -> 40022010

40022000 = 00000030 00000000 00000000 00000021
40022010 = 00000270 00000000 00000000 03FFFFFE
40022020 = FFFFFFFF 00000000 00000000 00000000
40022030 = 00000000 00000000 00000000 00000000

Writing 5AA5 -> 1FFFF800

Writing 00000080 -> 40022010
Failed to write memory

Could not read memory.

Reset delay: 0 ms
Reset type NORMAL: Resets core & peripherals via SYSRESETREQ & VECTRESET bit.
Reset: Halt core after reset via DEMCR.VC_CORERESET.
Reset: Reset device via AIRCR.SYSRESETREQ.
Reset: SYSRESETREQ has confused core.
Found SW-DP with ID 0x2BA01477
DPIDR: 0x2BA01477
AP map detection skipped. Manually configured AP map found.
AP[0]: AHB-AP (IDR: Not set)
AP[0]: Core found
AP[0]: AHB-AP ROM base: 0xE00FF000
CPUID register: 0x410FC241. Implementer code: 0x41 (ARM)
Found Cortex-M4 r0p1, Little endian.
Reset: Using fallback: VECTRESET.
Reset: Halt core after reset via DEMCR.VC_CORERESET.
Reset: Reset device via AIRCR.VECTRESET.

Sleep(10)

Disconnecting from J-Link...O.K.
Disconnecting from J-Link...O.K.
Connecting to J-Link via USB...O.K.
Firmware: J-Link V9 compiled May  7 2021 16:26:12
Hardware version: V9.20
S/N: 86802686
License(s): GDB, RDI, FlashBP, FlashDL, JFlash
VTref=3.270V
Device "CORTEX-M4" selected.


Connecting to target via SWD
Found SW-DP with ID 0x2BA01477
DPIDR: 0x2BA01477
Scanning AP map to find all available APs
AP[1]: Stopped AP scan as end of AP map has been reached
AP[0]: AHB-AP (IDR: 0x24770011)
Iterating through AP map to find AHB-AP to use
AP[0]: Core found
AP[0]: AHB-AP ROM base: 0xE00FF000
CPUID register: 0x410FC241. Implementer code: 0x41 (ARM)
Found Cortex-M4 r0p1, Little endian.
FPUnit: 6 code (BP) slots and 2 literal slots
CoreSight components:
ROMTbl[0] @ E00FF000
ROMTbl[0][0]: E000E000, CID: B105E00D, PID: 000BB00C SCS-M7
ROMTbl[0][1]: E0001000, CID: B105E00D, PID: 003BB002 DWT
ROMTbl[0][2]: E0002000, CID: B105E00D, PID: 002BB003 FPB
ROMTbl[0][3]: E0000000, CID: B105E00D, PID: 003BB001 ITM
ROMTbl[0][4]: E0040000, CID: B105900D, PID: 000BB9A1 TPIU
ROMTbl[0][5]: E0041000, CID: 00000000, PID: 00000000 ???
Cortex-M4 identified.

1FFFF800 = A5 5A FF FF FF FF FF FF  FF FF FF FF FF FF FF FF  .Z..............

Could not read memory.


Script processing completed.

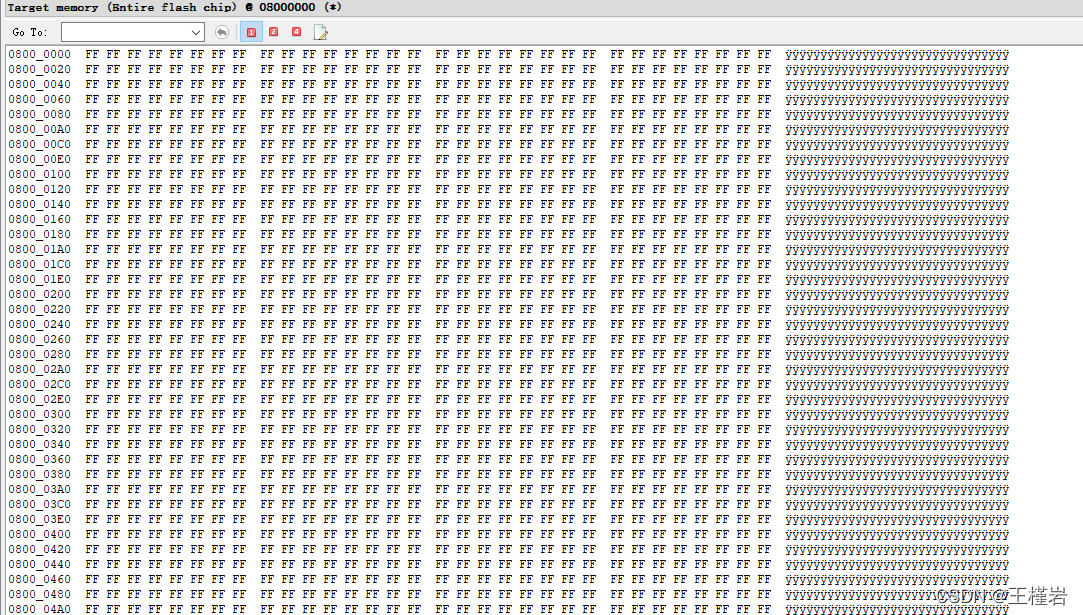

  1. 反读 MCU 固件

此时重新上电，（不上电可能 jflash 还是会无法连接，固件擦除后 MCU 需要更新功能），使用 jflash 反读：

此时已经清除固件。

总结

这个功能虽然只是调用固件库中的函数，进行一系列的寄存器配置，但是涉及到的知识点还是比较多的。包括 MCU 上电顺序，读保护编程后生效条件，调试工具的使用等等， 整个功能做下来还是收获很多的。

后续如有相关其它 MCU 的保护功能调试总结，会对比更新的。
  嵌入式 最新文章
基于高精度单片机开发红外测温仪方案
89C51单片机与DAC0832
基于51单片机宠物自动投料喂食器控制系统仿
《痞子衡嵌入式半月刊》 第 68 期
多思计组实验实验七 简单模型机实验
CSC7720
启明智显分享| ESP32学习笔记参考--PWM(脉冲
STM32初探
STM32 总结
【STM32】CubeMX例程四---定时器中断（附工
上一篇文章      下一篇文章      查看所有文章
加:2022-03-06 13:17:11  更:2022-03-06 13:18:53

开发: C++知识库 Java知识库 JavaScript Python PHP知识库 人工智能 区块链 大数据 移动开发 嵌入式 开发工具 数据结构与算法 开发测试 游戏开发 网络协议 系统运维
教程: HTML教程 CSS教程 JavaScript教程 Go语言教程 JQuery教程 VUE教程 VUE3教程 Bootstrap教程 SQL数据库教程 C语言教程 C++教程 Java教程 Python教程 Python3教程 C#教程
数码: 电脑 笔记本 显卡 显示器 固态硬盘 硬盘 耳机 手机 iphone vivo oppo 小米 华为 单反 装机 图拉丁

360图书馆 购物 三丰科技 阅读网 日历 万年历 2024年11日历 -2024/11/26 8:44:33-

图片自动播放器
↓图片自动播放器↓ 		TxT小说阅读器
↓语音阅读,小说下载,古典文学↓ 		一键清除垃圾
↓轻轻一点,清除系统垃圾↓ 		图片批量下载器
↓批量下载图片,美女图库↓
  网站联系: qq:121756557 email:121756557@qq.com  IT数码
