前言
本文记录的温湿度传感器的学习过程。
实验平台：野火指南者stm32f103vet6
模块：DHT11温湿度传感器
一、编程前期工作

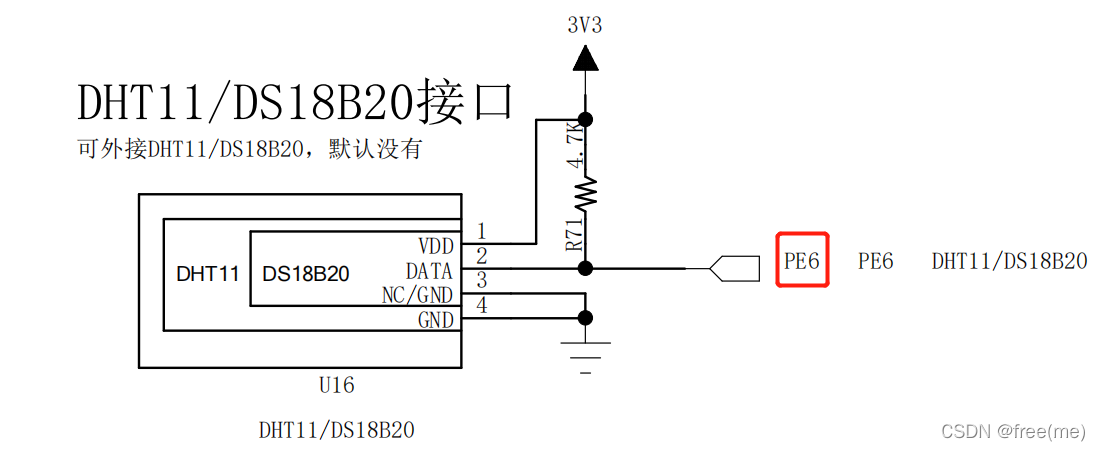

1.原理图引脚
有原理图可以知道DHT11的数据线接在板子的PE6引脚
编程的时候，要配置并初始化PE6。
2.工作方式
DHT11只有一条数据线与MCU连接，是单总线串行通信，系统中的数据交换、控制均由单总线完成。设备（主机或从机）通过一个漏极开路或三态端口连至该数据线，以允许设备在不发送数据时能够释放总线，而让其它设备使用总线；单总线通常要求外接一个约4.7kΩ的上拉电阻，这样，当总线闲置时，其状态为高电平。由于它们是主从结构，只有主机呼叫从机时，从机才能应答，因此主机访问器
件都必须严格遵循单总线序列，如果出现序列混乱，器件将不响应主机。
3.数据格式
8bit湿度整数数据+8bit湿度小数数据+8bit温度整数数据+8bit温度小数数据+8bit校验位。数据传送正确时校验和数据等于“8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据”所得结果的末8位。
注意：高位先出。一次传送40位数据。其中湿度小数部分为0。
4.通信过程和时序
通信过程：用户MCU发送一次开始信号后,DHT11从低功耗模式转换到高速模式,等待主机开始信号结束后,DHT11发送响应信号,送出40bit的数据,并触发一次信号采集, 用户可选择读取部分数据.从模式下,DHT11接收到开始信号触发一次温湿度采集, 如果没有接收到主机发送开始信号,DHT11不会主动进行温湿度采集.采集数据后转换到低速模式。

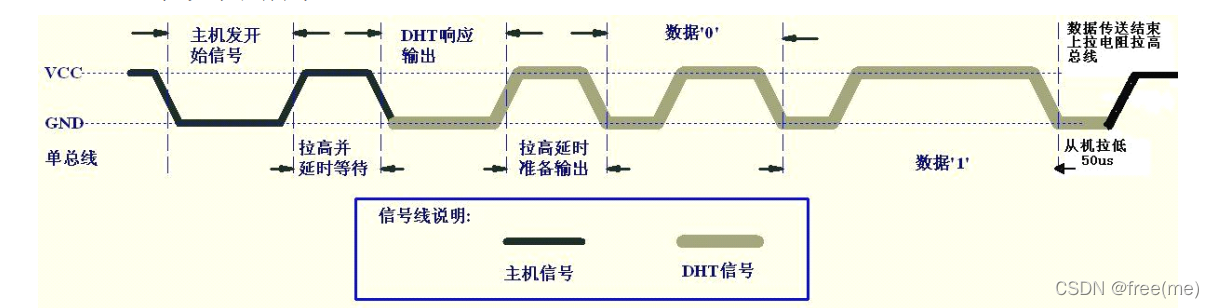

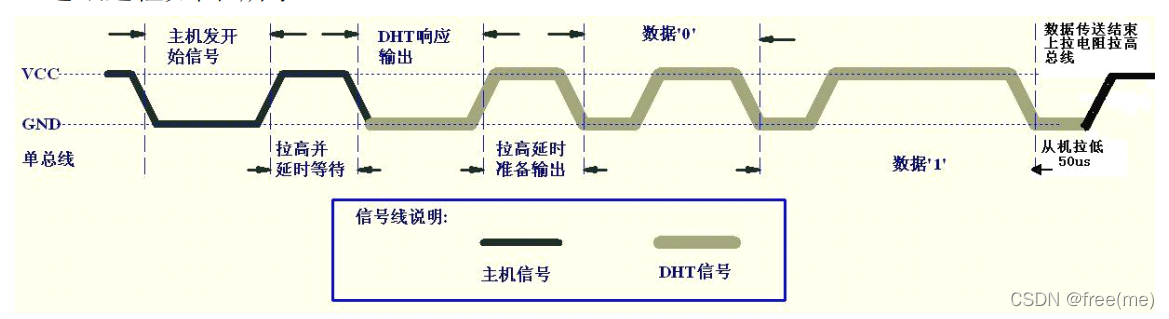

时序图：

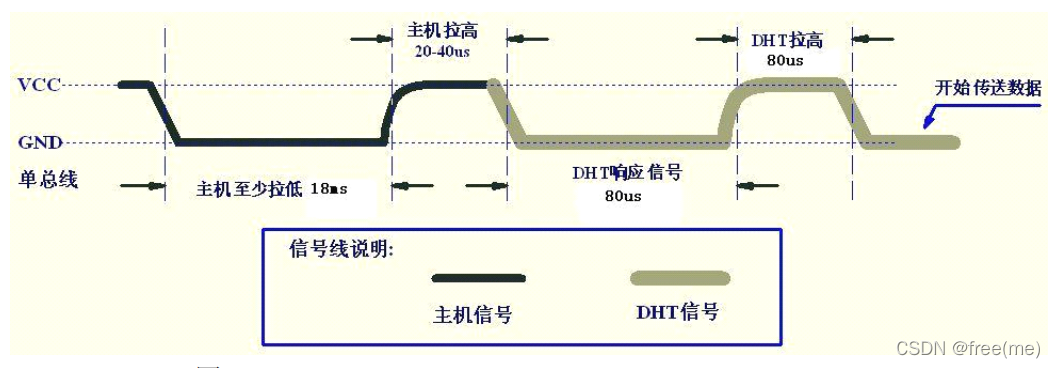

总线空闲状态为高电平,主机把总线拉低等待DHT11响应,主机把总线拉低必须大于18毫秒,保证DHT11能检测到起始信号。DHT11接收到主机的开始信号后, 等待主机开始信号结束,然后发送80us低电平响应信号.主机发送开始信号结束后,延时等待20-40us后, 读取DHT11的响应信号,主机发送开始信号后,可以切换到输入模式,或者输出高电平均可, 总线由上拉电阻拉高。
————————————————————————————————————————————
总线为低电平,说明DHT11发送响应信号,DHT11发送响应信号后,再把总线拉
高80us,准备发送数据,每一bit数据都以50us低电平时隙开始,高电平的长短定
了数据位是0还是1.格式见下面图示.如果读取响应信号为高电平,则DHT11没有
响应,请检查线路是否连接正常.当最后一bit数据传送完毕后，DHT11拉低总线
50us,随后总线由上拉电阻拉高进入空闲状态。

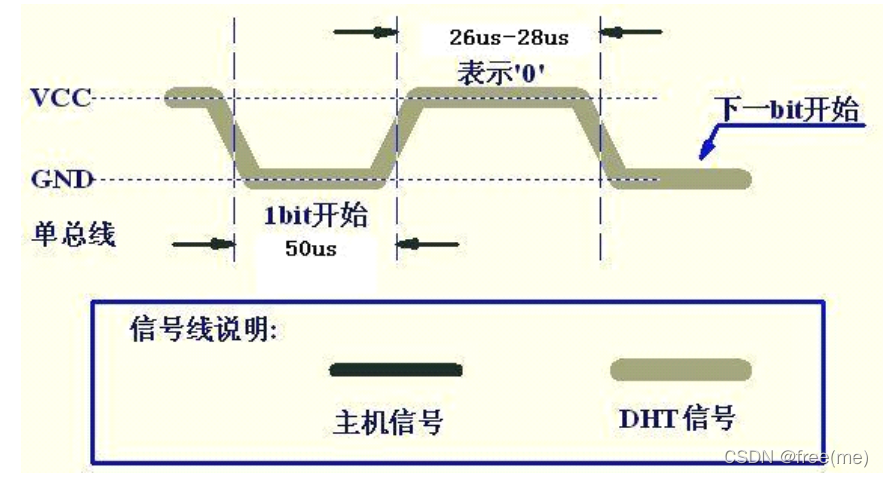

数字信号为0的表示方法，如图所示：

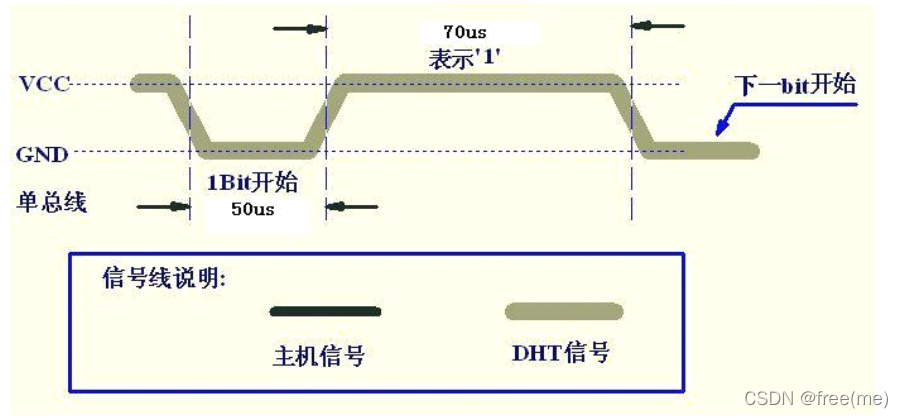

数据信号为1的表示方法，如图所示：
二、代码
考虑到文章篇幅问题，所以只放有关DHT11的代码。
main.c
代码如下（示例）：
#include "stm32f10x.h" // 相当于51单片机中的 #include <reg51.h>
#include "bsp_led.h"
#include "bsp_usart.h"
#include "bsp_dht11.h"
#include "./systick/bsp_SysTick.h"
void Delay(unsigned int n) {
unsigned int i,j;
for(j = 0; j<5000; j++)
{
for(i = 0;i<n;i++);
}
return ;
}
int main(void) {
DHT11_Data_TypeDef DHT11_Data;
SysTick_Init(); /* 初始化系统定时器 */
USART_Config(); /* 初始化串口配置 */
DHT11_Init(); /* 初始化DTT11的引脚 */
printf("DHT11温湿度传感器实验\n\r");
while(1) {
if( DHT11_Read_TempAndHumidity(&DHT11_Data) == SUCCESS) {
printf("读取成功！\n\r温度：%d.%d ℃， 湿度：%d.%d \n", \
DHT11_Data.temp_int, DHT11_Data.temp_deci, DHT11_Data.humi_int, DHT11_Data.humi_deci);
} else {
printf("读取温湿度失败！\n");
}
Delay(5000);
}
}
/*************************************END OF FILE******************************/
bsp_dht11.c
代码如下（示例）：
#include "bsp_dht11.h"
#include "bsp_usart.h"
/* static函数声明 */
static void DHT11_GPIO_Config(void);
static void DHT11_Mode_Out_PP(void);
static void DHT11_Mode_IPU(void);
static uint8_t DHT11_ReadByte(void);
void DHT11_Init(void) {
DHT11_GPIO_Config(); //输出模式
DHT11_Dout_1; // 一开始拉高PE6
return ;
}
/* 配置DHT11的I/O口 为通用推挽输出模式 */
static void DHT11_GPIO_Config(void) {
GPIO_InitTypeDef GPIO_InitStructure;
// 打开串口GPIO的时钟
DHT11_Dout_SCK_APBxClkCmd(DHT11_Dout_GPIO_CLK, ENABLE);
/*选择要控制的DHT11_Dout_GPIO_PORT引脚*/
GPIO_InitStructure.GPIO_Pin = DHT11_Dout_GPIO_PIN;
/*设置引脚模式为通用推挽输出*/
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
/*设置引脚速率为50MHz */
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
/* 初始化GPIOE */
GPIO_Init(DHT11_Dout_GPIO_PORT, &GPIO_InitStructure);
return ;
}
static void DHT11_Mode_Out_PP(void) {
GPIO_InitTypeDef GPIO_InitStructure;
/*选择要控制的DHT11_Dout_GPIO_PORT引脚*/
GPIO_InitStructure.GPIO_Pin = DHT11_Dout_GPIO_PIN;
/*设置引脚模式为通用推挽输出*/
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
/*设置引脚速率为50MHz */
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
/*调用库函数，初始化DHT11_Dout_GPIO_PORT*/
GPIO_Init(DHT11_Dout_GPIO_PORT, &GPIO_InitStructure);
}
/* 配置DHT11的I/O口 为浮空输入模式 */
static void DHT11_Mode_IPU(void) {
GPIO_InitTypeDef GPIO_InitStructure;
// 打开串口GPIO的时钟
DHT11_Dout_SCK_APBxClkCmd(DHT11_Dout_GPIO_CLK, ENABLE);
GPIO_InitStructure.GPIO_Pin = DHT11_Dout_GPIO_PIN;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; // 将DHT11的GPIO配置为浮空输入模式
/* 初始化GPIOE */
GPIO_Init(DHT11_Dout_GPIO_PORT, &GPIO_InitStructure);
return ;
}
/* 从DHT11读取一个字节：高位先行 */
static uint8_t DHT11_ReadByte(void) {
uint8_t i, dht11_onebyte_data = 0;
/* 循环8次读取一个字节的数据 */
for(i = 0; i < 8; i++) {
//每1bit都需要延时50us才能开始读
while( 0 == DHT11_Dout_IN() );
//26~28us为0，70us为1。取50us的时候读取电平
DHT11_DELAY_US(50);
if( 1 == DHT11_Dout_IN() ) { //如果为高电平
dht11_onebyte_data |= (uint8_t)(1 << 0); //置1
while( 1 == DHT11_Dout_IN() );
} else {
dht11_onebyte_data &= (uint8_t)~(1 << 0); //置0
}
if(i == 7) {
break;
}
//每读完一个bit，dht11_onebyte_data左移一位
dht11_onebyte_data = dht11_onebyte_data << 1;
}
return dht11_onebyte_data;
}
/* 读取温湿度40bits的数据 */
uint8_t DHT11_Read_TempAndHumidity(DHT11_Data_TypeDef* DHT11_Data) {
//总线空闲状态为高电平
DHT11_Mode_Out_PP();
//DHT11_Dout_1;
//主机开始发送起始信号（拉低）
DHT11_Dout_0;
//主机至少延时18ms
DHT11_DELAY_MS(18);
//主机拉高20~40us
DHT11_Dout_1;
DHT11_DELAY_US(30);
/*主机设为输入模式 等待DHT11发出响应信号*/
DHT11_Mode_IPU();
//如果DHT11发出响应信号(低电平信号)
if( 0 == DHT11_Dout_IN() ) {
//等待DHT11的响应信号(80us)结束，结束后，将会发出高电平
while(DHT11_Dout_IN() == 0);
//等待DHT11拉高80us结束
while(DHT11_Dout_IN() == 1);
//开始读数据
DHT11_Data->humi_int = DHT11_ReadByte();
DHT11_Data->humi_deci = DHT11_ReadByte();
DHT11_Data->temp_int = DHT11_ReadByte();
DHT11_Data->temp_deci = DHT11_ReadByte();
DHT11_Data->check_sum = DHT11_ReadByte();
}
//数据传送结束时，从机拉低50us
DHT11_DELAY_US(50);
//GPIO设置输出模式，并拉高电平，释放总线
DHT11_GPIO_Config();
DHT11_Dout_1;
/*检查读取的数据是否正确*/
if(DHT11_Data->check_sum == DHT11_Data->humi_int + DHT11_Data->humi_deci + DHT11_Data->temp_int+ DHT11_Data->temp_deci) {
return SUCCESS; //成功读取温湿度数据则返回0
} else {
printf("读取温湿度数据不正确！！！\n");
return ERROR; //读取失败
}
}
/*************************************END OF FILE******************************/
bsp_dht11.h
代码如下（示例）：
#ifndef __BSP_DHT11_H__
#define __BSP_DHT11_H__
#include "stm32f10x.h"
#include "./dwt_delay/core_delay.h"
/************************** DHT11 数据类型定义********************************/
typedef struct {
uint8_t humi_int; //湿度的整数部分
uint8_t humi_deci; //湿度的小数部分
uint8_t temp_int; //温度的整数部分
uint8_t temp_deci; //温度的小数部分
uint8_t check_sum; //校验和
} DHT11_Data_TypeDef;
/************************** 延时********************************/
#define DHT11_DELAY_US(us) CPU_TS_Tmr_Delay_US(us) //1us
#define DHT11_DELAY_MS(ms) CPU_TS_Tmr_Delay_MS(ms) //1ms
/************************** DHT11 连接引脚定义********************************/
#define DHT11_Dout_GPIO_PORT GPIOE
#define DHT11_Dout_GPIO_PIN GPIO_Pin_6
#define DHT11_Dout_SCK_APBxClkCmd RCC_APB2PeriphClockCmd
#define DHT11_Dout_GPIO_CLK RCC_APB2Periph_GPIOE
/************************** DHT11 函数宏定义********************************/
#define DHT11_Dout_0 GPIO_ResetBits(DHT11_Dout_GPIO_PORT, DHT11_Dout_GPIO_PIN) //置PE6为0
#define DHT11_Dout_1 GPIO_SetBits(DHT11_Dout_GPIO_PORT, DHT11_Dout_GPIO_PIN) //置PE6为1
#define DHT11_Dout_IN() GPIO_ReadInputDataBit(DHT11_Dout_GPIO_PORT, DHT11_Dout_GPIO_PIN) //读取PE6的电平
/************************** 函数声明********************************/
void DHT11_Init(void);
uint8_t DHT11_Read_TempAndHumidity(DHT11_Data_TypeDef* DHT11_Data);
#endif /* __BSP_DHT11_H__ */
结果

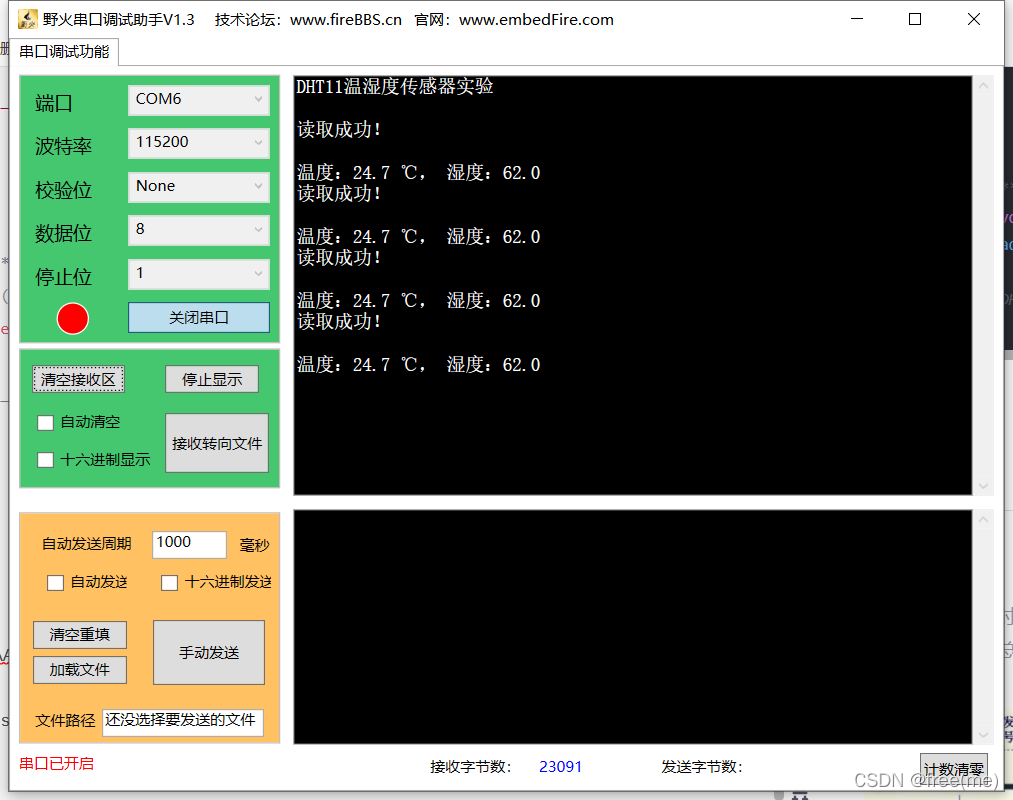

结果如图所示：
总结
重点还是要学会看时序图，而且总的时序图尤为重要，先有大局观，再抓其中细节的部分。
如写完程序，对照总时序图看看，有没有哪些地方是错漏的。
