[嵌入式]ZYNQ FPGA实验——AD/DA测试

前言

本实验是ADDA测试，具体的要求、注意事项以及开发流程如下。
ADDA测试实验流程：
?1.注意，AN108是34针的插头，注意其插装位置，1脚和zynq底板对齐，不要插错。
?2.黑金AN108的低通滤波器通带为0-20MHz左右。
?3.基于“DDS IP 数字波形合成DAC”实验方案，使用50MHz时钟频率，使用DAC输出正弦波。
?4.把DAC输出模拟信号自环给ADC的输入。
?5.使用MMCM分频，给ADC提供25MHz采样时钟。
?6.使用ILA捕获ADC的输出数据，不少于2048样点。
?7.使用Matlab分析ADC数据频谱。
?8.用VIO更改频率字，生成1MHz和3MHz的正弦信号，用Matlab分析ILA数据验证频谱正确。
本实验是基于“DDS IP 数字波形合成DAC”的，是在工程dds_test的基础上改动的，涉及到的改动或是添加的文件在文中都会提到，关于DDS IP 数字波形合成实验的具体过程可以参考博文：ZYNQ FPGA实验——DDS IP数字波形合成。
该实验亦是在ZYNQ之高速AD/DA验证实验的基础上进行的，准确的说，该实验是上述两个实验的综合。

一、ADDA模块介绍

本实验中使用的ADDA模块型号为AN108，该模块如下图所示。

其中，ADC的最大采样率为32MHz，精度为8位，DAC的最大采样率为125MHz，精度也为8位。
该ADDA模块不管是AD IN口还是DA OUT口都是通过BNC接口与外界连接的。
AN108的硬件结构图如下图所示。

DA电路由高速DA芯片AD9708、7阶巴特沃斯低通滤波器、幅度调节电路和信号输出接口组成。高速DA芯片AD9708是8位，125MSPS的DA转换芯片，内置1.2V参考电压，差分电流输出。AD9708芯片差分输出以后，为了防止噪声干扰，电路中接入了7阶巴特沃斯低通滤波器，其带宽为40MHz。在滤波器之后，连接了2片高性能的145MHz带宽的运放AD8056，以实现差分变单端、幅度调节等功能，从而使得整个电路性能得到最大限度的提升，幅度调节使用的是5K的电位器，因此最终的输出范围是-5V—5V，即10Vpp。
需要注意的是，由于电路器的精度不是很精确，最终的输出有一定误差，有可能波形幅度不能达到10Vpp，也有可能出现波形削顶等问题，这些都属正常情况。
AD电路由高速AD芯片AD9280、衰减电路和信号输入接口组成。高速DA芯片AD9280是8位，32MSPS的AD转换芯片。在信号进入芯片AD9280之前，使用一片AD8056芯片构建衰减电路，接口的输入范围是-5V至5V，通过衰减电路以后，输入范围满足AD芯片的输入范围，即0~2V，相应的转换公式如下。

黑金7020开发板与ADDA模块的连接如下图所示，开发板排针的1脚2脚和39脚40脚都在开发板上标出来了，ADDA模块的1脚2脚也在ADDA模块上标注出来了，由于AN108是34脚，而开发板的排针是40脚，因此要注意不要插反，先将ADDA模块的1脚2脚和开发板的1脚2脚口对齐，再依次从上至下插入即可。

二、添加PLL IP核

用 PLL 产生出25MHz的时钟，用于给ADC提供采样时钟。
先按照下图中的序号依次操作找到Clocking Wizard并双击打开。

在Output Clocks下添加一个时钟输出，频率设置为25MHz，其他的选项均保持默认，点击OK，然后点击Generate生成即可。

三、添加ILA IP核

ILA下各栏目的设置如下图所示。
这里设置4个探针，分别用来监测频率字控制位(2位)、频率字(24位)、ad数据(8位)和da数据(8位)。

各个探针位数的设置如下图所示。

以上各项设置成功以后点击OK，然后再点击Generate生成即可。

四、DDS IP核和VIO IP核

VIO IP核与实验ZYNQ FPGA实验——DDS IP数字波形合成相同，这里不再做变动。

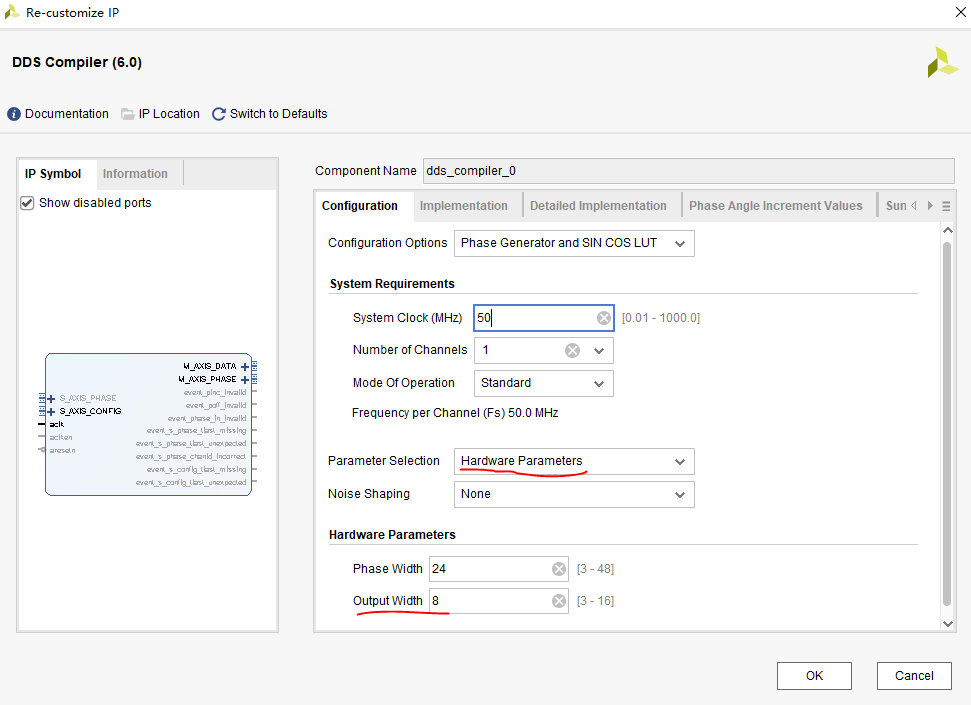

DDS IP核与上面实验的不同之处在于Parameter Selection这里不再选用System Parameters，而是选择Hardware Parameters，硬件参数这里选择8位的输出宽度，因为ADDA模块最大只能传输8位宽度的数据。

其他的选项设置保持默认即可。

五、编写测试程序

本实验的文件目录结构如下图所示。

文件dds_test.v中写入的代码如下。

//该代码参考自博客：vivado VIO IP的用法，以及正点原子官方文件，见总结
`timescale 1ns / 1ps

module dds_test(
    input           sys_clk,        //系统时钟  50MHz  T=20ns
    input           rst_n,           //系统复位

     //DA芯片接口
    output                da_clk,  //DA(AD9708)驱动时钟,最大支持125Mhz时钟
    output    [7:0]       da_data,  //输出给DA的数据
    //AD芯片接口
    input     [7:0]       ad_data,  //AD输入数据
    //模拟输入电压超出量程标志(本次试验未用到)
    //input                 ad_otr      ,  //0:在量程范围 1:超出量程
    output                ad_clk         //AD(AD9280)驱动时钟,最大支持32Mhz时钟
    );

//----------VIO按键控制频率控制字（key_PINC）--------------//
 wire [1:0] key_PINC;
 vio_0 vio_0_inst (
      .clk(sys_clk),                // input wire clk
      .probe_out0(key_PINC)  // output wire [1 : 0] probe_out0
);

//---------------信号频率控制模块--------------//
wire  [23:0]   Fword ;  //频率字
Fword_set Fword_set_inst(
        //input
        .clk        (sys_clk),
        .rst_n      (rst_n),
        .key_PINC   (key_PINC),
        //output
        .Fword      (Fword)
        );

//---------------DDS模块--------------//
//input
wire [0:0]   fre_ctrl_word_en  ;
//output
wire [0:0]   m_axis_data_tvalid    ;
wire [7:0]   m_axis_data_tdata     ;
wire [0:0]   m_axis_phase_tvalid   ;
wire [23:0]  m_axis_phase_tdata    ;

assign fre_ctrl_word_en=1'b1;

//例化DDS IP
dds_compiler_0 dds_compiler_0_inst (
  .aclk                 (sys_clk                ),    // input wire aclk
  .s_axis_config_tvalid (fre_ctrl_word_en       ),    // input wire s_axis_config_tvalid
  .s_axis_config_tdata  (Fword                  ),    // input wire [23: 0] s_axis_config_tdata

  .m_axis_data_tvalid   (m_axis_data_tvalid     ),    // output wire m_axis_data_tvalid
  .m_axis_data_tdata    (m_axis_data_tdata      ),    // output wire [7 : 0] m_axis_data_tdata
  .m_axis_phase_tvalid  (m_axis_phase_tvalid    ),    // output wire m_axis_phase_tvalid
  .m_axis_phase_tdata   (m_axis_phase_tdata     )     // output wire [23 : 0] m_axis_phase_tdata
);

//例化PLL
clk_wiz_0 pll_inst
   (
    // Clock out ports
    .clk_out1(ad_clk),     // 给ad_clk 25MHz的频率
    // Status and control signals
    .reset(~rst_n), // input reset
    .locked(locked),       // output locked
   // Clock in ports
    .clk_in1(sys_clk)     // input clk_in1
 );

//DA数据发送
da_wave_send u_da_wave_send(
    .clk         (sys_clk),
    .rst_n       (rst_n),
    .rd_data     (m_axis_data_tdata),
    .da_clk      (da_clk),
    .da_data     (da_data)
    );

//ILA采集AD数据
ila_0 ila_0_inst (
	.clk(sys_clk), // input wire clk

	.probe0(key_PINC), // input wire [1:0]  probe0
	.probe1(Fword), // input wire [23:0]  probe1
	.probe2(da_data), // input wire [7:0]  probe2
	.probe3(ad_data) // input wire [7:0]  probe3
);

endmodule

文件Fword_set.v中写入的代码如下。

//该代码来自博客：vivado VIO IP的用法，见总结
`timescale 1ns / 1ps

module Fword_set(
    input               clk         ,
    input               rst_n       ,
    input  [1:0]        key_PINC    ,

    output reg [23:0]   Fword
    );

always@(*)
begin
    case(key_PINC)
        0:  Fword <= 'h51eb;     //1Mhz 20971.52 取整20971
        1:  Fword <= 'ha3d7;     //2Mhz 41943.04 取整41943
        2:  Fword <= 'hf5c2;     //3Mhz 62914.56 取整62914
        //3:  Fword <= 'h33333;    //10Mhz 209715.2 取整209715
    endcase
end

endmodule

文件da_wave_send.v中写入的代码如下。

//本代码来自正点原子
module da_wave_send(
    input                 clk    ,  //时钟
    input                 rst_n  ,  //复位信号，低电平有效
    input        [7:0]    rd_data,  //读出的数据
    //DA芯片接口
    output                da_clk ,  //DA(AD9708)驱动时钟,最大支持125Mhz时钟
    output       [7:0]    da_data   //输出给DA的数据
);

//parameter 频率调节控制
parameter  FREQ_ADJ = 8'd5;  //频率调节,FREQ_ADJ的值越大,最终输出的频率越低,范围0~255

//reg define
reg    [7:0]    freq_cnt  ;  //频率调节计数器

//数据rd_data是在clk的上升沿更新的，所以DA芯片在clk的下降沿锁存数据是稳定的时刻
//而DA实际上在da_clk的上升沿锁存数据,所以时钟取反,这样clk的下降沿相当于da_clk的上升沿
assign  da_clk = ~clk;
assign  da_data = rd_data;   //将读到的数据赋值给DA数据端口

//频率调节计数器
always @(posedge clk or negedge rst_n) begin
    if(rst_n == 1'b0)
        freq_cnt <= 8'd0;
    else if(freq_cnt == FREQ_ADJ)
        freq_cnt <= 8'd0;
    else
        freq_cnt <= freq_cnt + 8'd1;
end

endmodule

六、管脚分配

ADDA模块——AN108的34针排布的原理图如下。

黑金开发板的J11扩展口原理图如下。

其中，J11扩展口所对应的引脚号如下表所示。

根据上面表中各管脚对应的引脚号，结合AN108的原理图和J11扩展口的原理图，打开管脚配置界面依次分配管脚即可。

七、连接开发板测试

连接开发板，点击Generate Bitstream生成比特流文件，将其下载到开发板上。

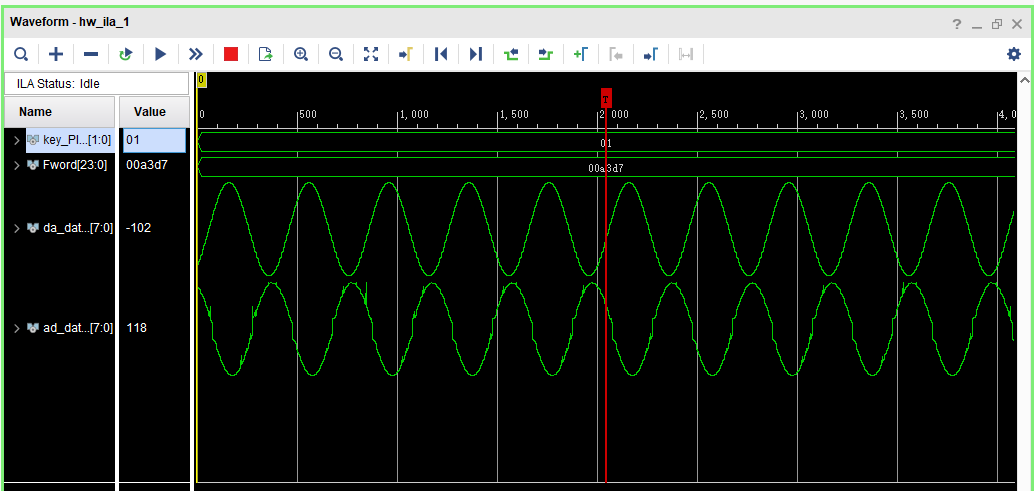

这时候会出现hw_ila_1和hw_vios两个窗口，其中hw_vios窗口是用来调节频率字的，其中00对应1MHz，01对应2MHz，10对应3MHz，hw_ila_1窗口是用来查看输出波形的。

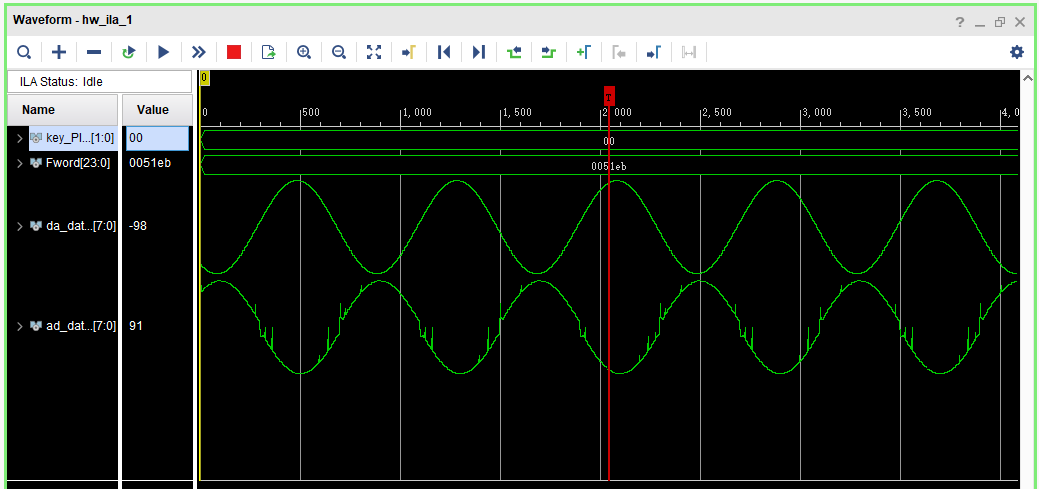

1MHz输出频率在ILA下观察到的输出波形如下图所示。

2MHz输出频率在ILA下观察到的输出波形如下图所示。

3MHz输出频率在ILA下观察到的输出波形如下图所示。

由上面的输出波形图可以看到，DA输出的正弦波比较规整，没有毛刺，而AD输入的正弦波有毛刺，DA输出和AD输入之间差半个正弦波周期。

八、Matlab中分析输出波形

将上面ILA下不同输出频率对应的正弦波导出为CSV文件，然后在Matlab中进行分析。
新建脚本文件并写入如下代码。

csv_row6 = iladata{:,6};  %取出csv文件中的第六列数据
csv_row7 = iladata{:,7};  %取出csv文件中的第七列数据
fs=50000000;    %设置采样频率为50MHz
N=4096;         %采样点
n=0:N-1;
t=n/fs;
f=n*fs/N;       %频率序列
figure;
subplot(2,1,1);plot(t,csv_row6);grid on;title('1MHz-DA时域波形');
y1=abs(fft(csv_row6,N));
subplot(2,1,2);plot(f,y1,'r');grid on;title('1MHz-DA频谱');
figure;
subplot(2,1,1);plot(t,csv_row7);grid on;title('1MHz-AD时域波形');
y2=abs(fft(csv_row7,N));
subplot(2,1,2);plot(f,y2,'r');grid on;title('1MHz-AD频谱');

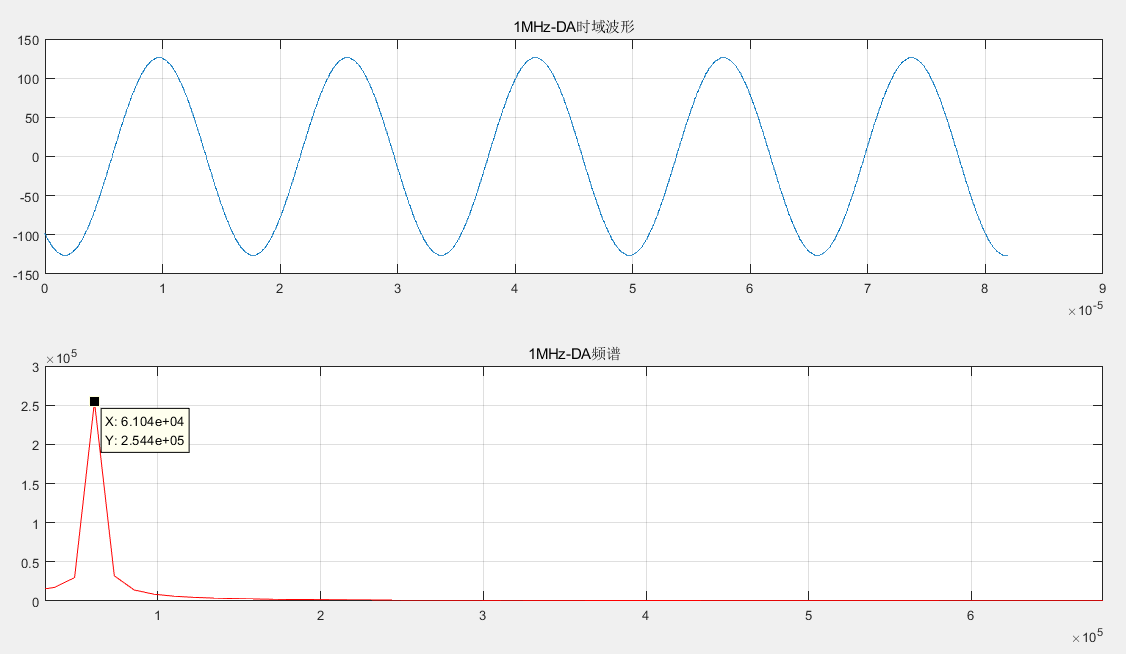

输出频率为1MHz的DA输出图如下。

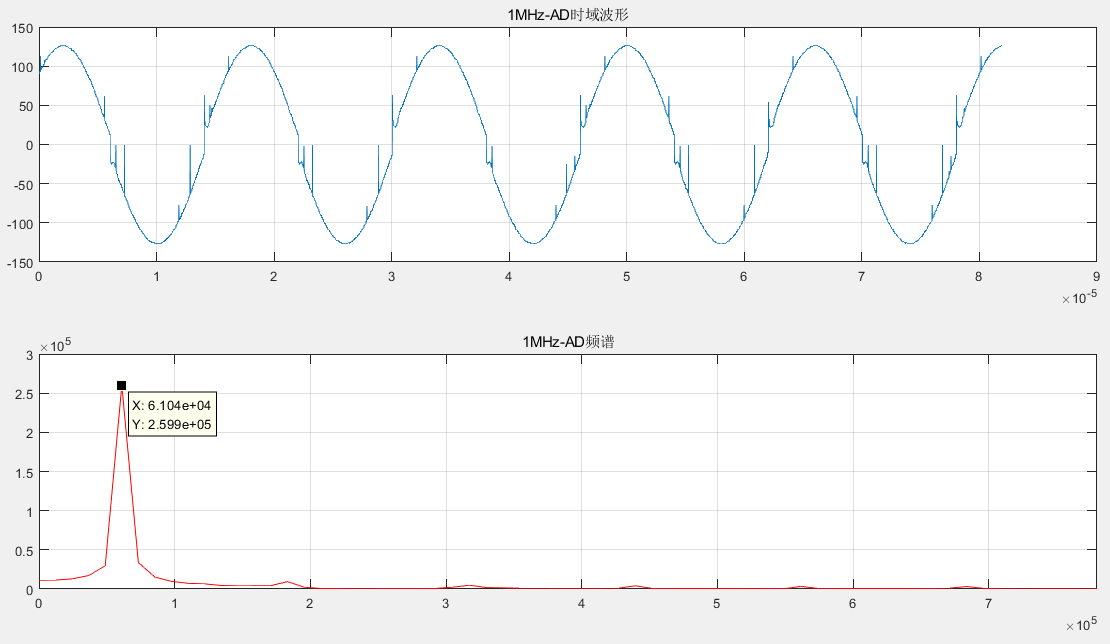

输出频率为1MHz的AD输出图如下。

同样的方法得到输出频率为2MHz和3MHz的输出图。

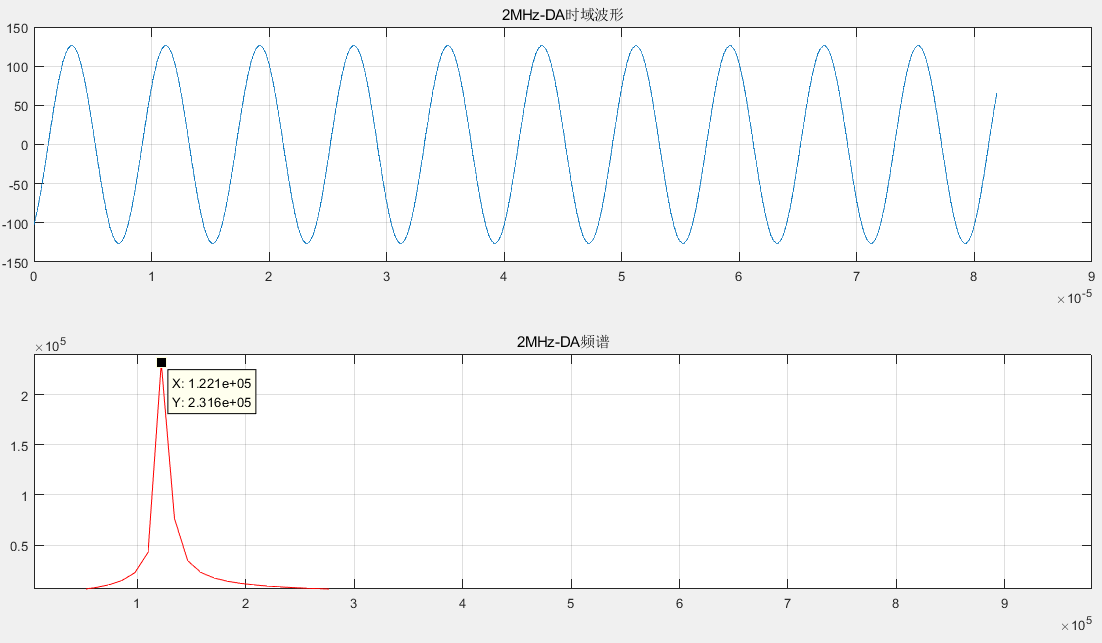

输出频率为2MHz的DA输出图如下。

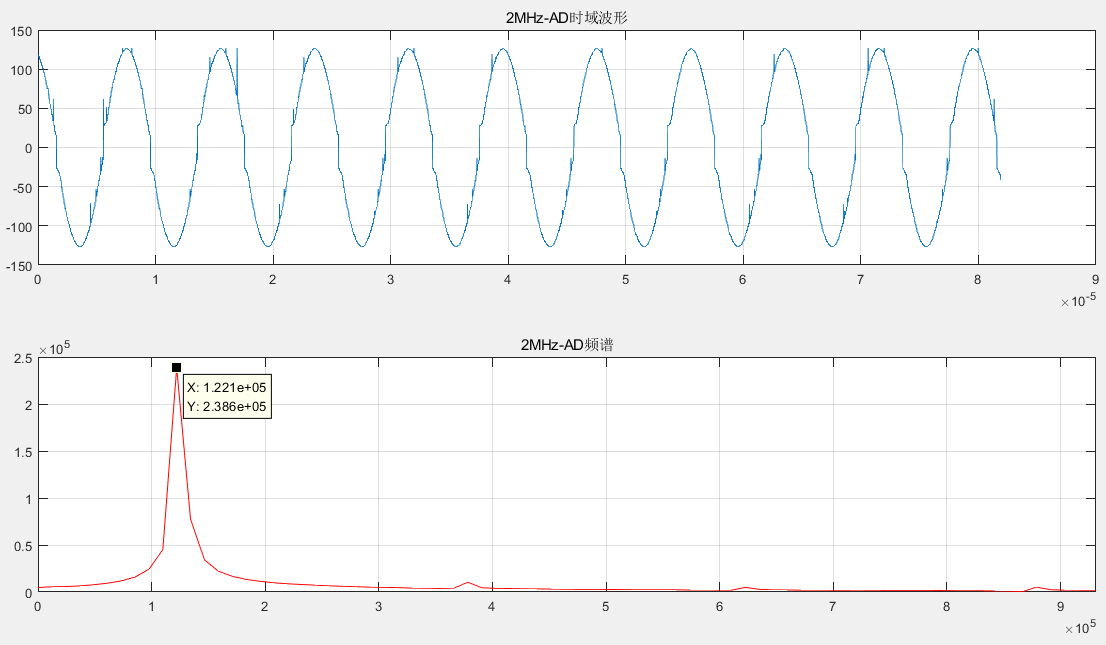

输出频率为2MHz的AD输出图如下。

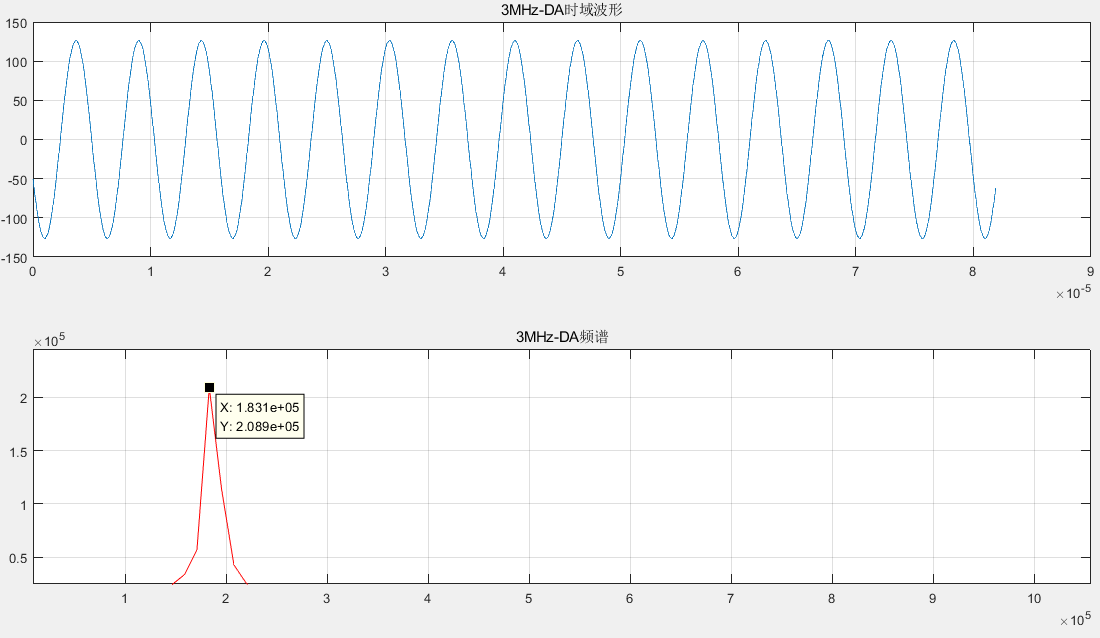

输出频率为3MHz的DA输出图如下。

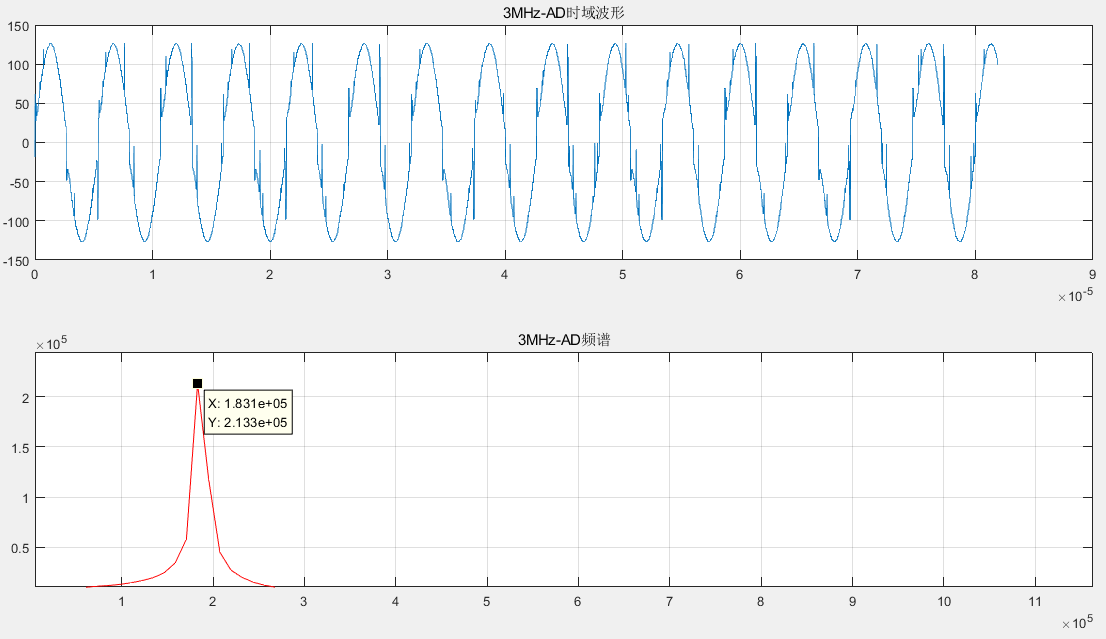

输出频率为3MHz的AD输出图如下。

本实验的上述输出结果虽然不像DDS IP数字波形合成实验那样通过频谱就能读出对应的输出频率，其输出频率与真实的频率之间有一定的出入，可能是由于数据位数少的原因，但是通过Matlab分析不同输出频率的频谱可知，1MHz、2MHz和3MHz输出频率所对应的DA输出频率和AD输入频率都是相等的，而且各输出频率对应的真实频率之间的倍数关系仍然是成立的。

总结

以上就是ZYNQ FPGA实验——AD/DA测试的所有内容了，本实验是ZYNQ FPGA实验——DDS IP数字波形合成和ZYNQ之高速AD/DA验证实验这两个实验的综合，需要注意的就是在添加DDS IP核时与之前有区别，ILA探针的数量根据自己需要观察的信号数量确定，特别要注意一些细节的改变，否则编译时会出现错误。
