一般情况下，编写串口通信程序的基本步骤如下：

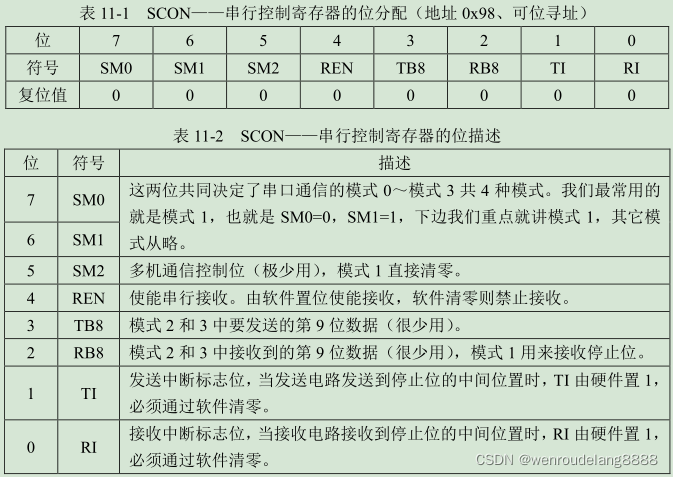

配置串口为模式 1 （ SCON = 0x50）// 0101 0000

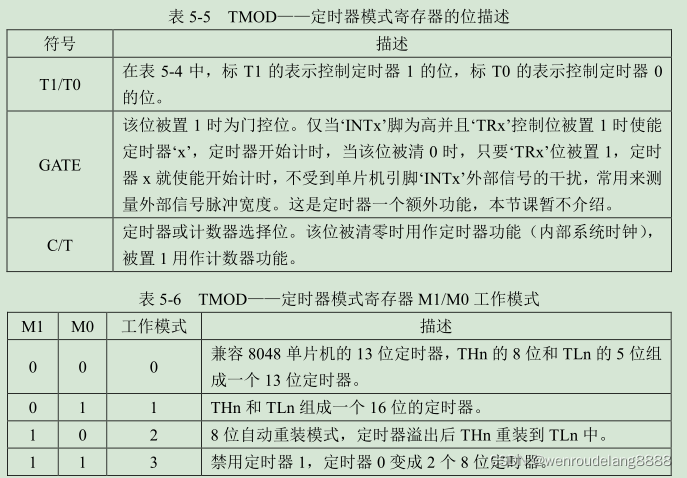

配置定时器 T1 为模式 2，即自动重装模式 （配置T1为 8位重装载 模式 -> 产生波特率用 ）（TMOD = 0x20） //0010 0000
根据波特率计算 TH1 和 TL1 的初值，如果有需要可以使用 PCON 进行波特率加倍（因为有些晶振选用的波特率偏差太大，得加倍Baud才能缩小偏差）
打开定时器控制寄存器 TR1，让定时器跑起来产生Baud 。 // TR = 1；
Step 1.
Step 2.
Step 3.
定时器的重载值计算公式为：
一 12T模式时
TH1 = TL1 = 256 - 晶振值/12 /2/16 /波特率
比如
TMOD &= 0x0F; //复位定时器1控制信息0f=0000 1111
TMOD |= 0x20; //设定定时器1为模式2，8位自动重装方模式20=0010 0000
TL1 = 0xFD; //设定定时器1初值
TH1 = 0xFD; //设定定时器1重装值
TL1,TH1值0xFD的计算如下：
TH1 = TL1 = 256 - 晶振值/12 /2/16 /波特率
=256-11059200/12/2/16/9600=253=0xFD
二 1T模式时
和波特率有关的还有一个寄存器，是一个电源管理寄存器 PCON，他的最高位可以把波
特率提高一倍，也就是如果写 PCON |= 0x80 以后，计算公式就成了：
TH1 = TL1 = 256 - 晶振值/12 /16 /波特率
公式中数字的含义这里解释一下，
256 是 8 位定时器的溢出值，也就是 TL1 的溢出值，
晶振值就是 11059200，
12 是说 1 个机器周期等于 12 个时钟周期，
值得关注的是这个 16，我们来重点说明。在 IO 口模拟串口通信接收数据的时候，采集的是这一位数据的中间位置，而实际上串口模块比我们模拟的要复杂和精确一些。他采取的方式是把一位信号采集 16 次，其中第 7、8、9 次取出来，这三次中其中两次如果是高电平，那么就认定这一位数据是 1，如果两次是低电平，那么就认定这一位是 0，这样一旦受到意外干扰读错一次数据，也依然可以保证最终数据的正确性。
“晶振值/12/2/16/波特率”这个地方计算的时候，出现不能除尽，或者出现小数怎么办，出现偏差，理解我们的晶振为何使用 11.0592M 了
11.0592M晶振 可以整除大部分，所以尽量用这个，本次实验用的是12M的
Step 4.
TR = 1 / TCON = 0x40
程序：
（一）UART_Init.c
#include<UART_Init.h>
#include<reg52.h>
void UART_Init()
{
SCON = 0x50; //0101 0000
TMOD = 0X20; //0010 0000 配置T1为 8位重装载 模式（产生波特率用）
PCON = 0x80; //8位为SMOD ，=1为 开启倍频，=0关闭倍频
TH1 =0xF3;//4800
TL1 =0xF3;
EA = 1; // 需要 串口中断 就要开 总中断EA
ES = 1; // 需要 串口中断 就开
TR1 = 1; //启动T1
}
（二）main.c （在串口中断中 写你想做的事，或用标志flag 在main中写）
#include<reg52.h>
#include<UART_Init.h>
#define uchar unsigned char
#define uint unsigned int
sbit LED0 = P2^0;
//uchar UartRxBuffer[64] = {0}; //串口接收数据
uchar ReceiveData;
void Uart_server() interrupt 4 //串口中断 号 是 4
{
ES = 0;
RI = 0;//清除接收中断标志位
ReceiveData=SBUF;//出去,接,收到的数据
SBUF=ReceiveData;//将接收到的数据放入到发送寄存器
switch(ReceiveData)
{
case 1:LED0=~LED0;break;
}
ES = 1;
while(!TI); //等待发送数据完成
TI=0;
}
//void main()
{
UART_Init();
while(1)
{
;
}
}
