变压器运行状态监控系统解决方案
一、系统概述
变压器承担着电压变换，电能分配和转移的重任，其正常运行是电力系统安全、可靠地经济运行和供用电的重要保证。
变压器长期运行后造成的老化、劣化，已成为故障发生的主要因素。近年来，在发电厂和变电站已发生过多起变压器过热，造成火灾和大面积的停电事故，且影响极大。
正因为变压器故障的不可完全避免，对故障的正确诊断和及早预测，就具有更迫切的实用性和重要性。因此电力变压器物联网在线监测系统解决方案应运而生。
二、系统架构
变压器运行状态监控系统，主要由三部分组成：监控设备、服务器、监控后台软件。
监控设备是安装在现场的温度传感器、三相采集模块、通过485线和4G/以太网采集器相连。可以将现场数据回传至服务器。
服务器是专门用于保存监控数据的，目前是放置在现场。
监控后台软件负责采集数据，查看实时数据，查询历史数据，查询报警等。
三、硬件产品简介
本解决方案中硬件系统主要由温度传感器和485以太网采集器和三相采集模块组成。

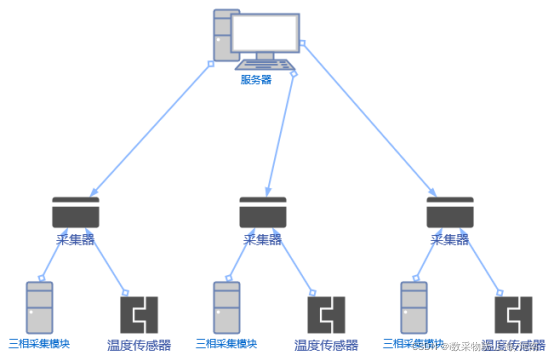

图1：硬件结构图
四、软件系统简介
监控平台主要提供给管理人员使用。该平台具有查看实时数据，查询历史数据，查询报警等功能。
五、本方案的特点
1.系统稳定性高
采集网关内部采用嵌入式实时系统，多重看门狗，在众多客户现场稳定连续工作3年以上。

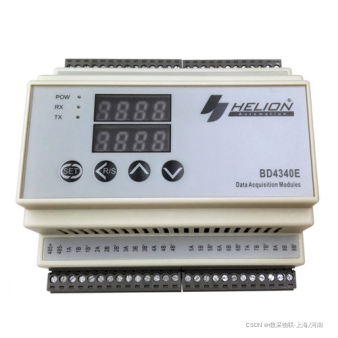

图2：三相采集模块
图3：温度采集模块
2.硬件耐恶劣环境
采集箱采用304不锈钢材质，防水耐腐蚀。内部电路板均使用三防漆进行涂布。硬件供电宽幅，适应于供电不稳定的情况。具有温控风扇和散热片在外部温度大于40度的情况下，风扇会自动启动降温。监控终端采用嵌入式设计，结构简单，体积小，不容易死机，只需在现场电缆接入即可。使用非常方便。
图4：铸铝外壳
图5：监控终端
3.运行成本低
正常运行成本只有电费，基本没有其他运行成本。
4.系统可扩展
系统容量大，正常一个采集器可以接入最多128路的仪表，足以满足一般系统需要。
5.施工方便
如果现场不方便施工可以选择无线中继在其中，能节省大量电缆和施工成本。

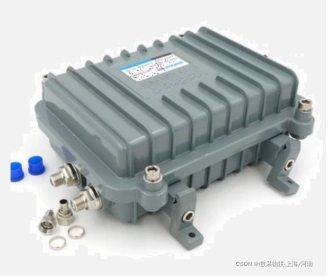

图6：无线中继箱
六、实际案例
湖南xx钢铁有限公司
现场是公司的9个配电房，其中有3个是发电厂，安装了89套断路器测温传感器，3套发电机组监控软件。目前已经稳定工作2年，客户反馈良好。

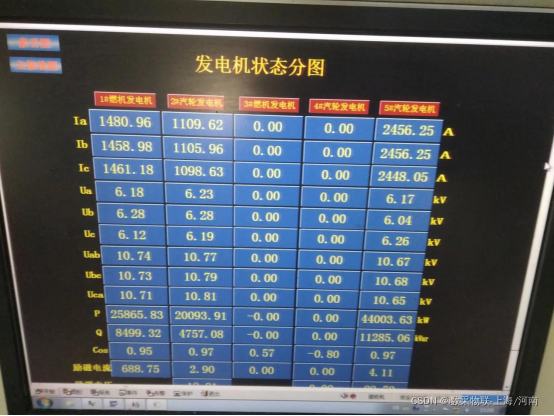

图7：湖南xx公司发电机组监控软件界面
