[嵌入式]C51---4.2 动态数码管显示

消影

数码管的显示流程为
位选->段选->位选->段选->位选->段选->…
单片机运行很快 在第一次位选->段选后马上执行下一次位选 第二次的段选还没执行，导致上一次的段选进入残留，所以如果不进行消影，那么会导致显示错误。

代码

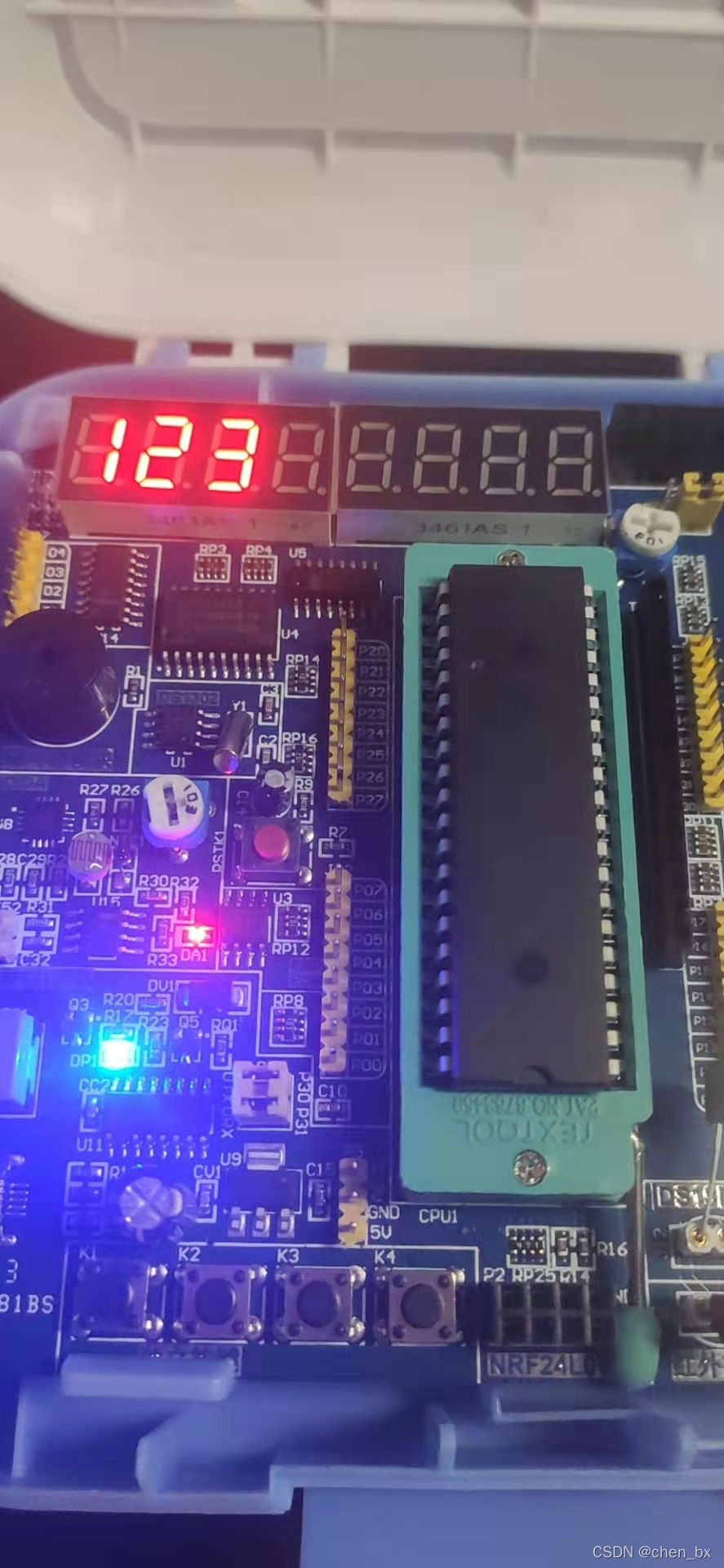

在数码管上显示数字1，2，3

#include <REGX52.H>


//0<num<65535
void Delay_ms(unsigned int num)		//@12.000MHz
{
	unsigned char i, j;
	while(num)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
		num--;
	}

}

unsigned NixieTable[]={0X3F,0X06,0X5B,0X4F,0X66,0X6D,0X7D,0X07,0X7F,0X6F,//0-9
					   0x77,//A
					   0x7C,//B
					   0X39,//C
					   0X5E,//D
					   0X79,//E
					   0X71,//F
					   0X00//空
						};

void Nixie(unsigned char Location,unsigned char Num)
{
	switch(Location)
	{
		case 1:P2_4=1;P2_3=1;P2_2=1;break;
		case 2:P2_4=1;P2_3=1;P2_2=0;break;
		case 3:P2_4=1;P2_3=0;P2_2=1;break;
		case 4:P2_4=1;P2_3=0;P2_2=0;break;
		case 5:P2_4=0;P2_3=1;P2_2=1;break;
		case 6:P2_4=0;P2_3=1;P2_2=0;break;
		case 7:P2_4=0;P2_3=0;P2_2=1;break;
		case 8:P2_4=0;P2_3=0;P2_2=0;break;
	}
	P0=NixieTable[Num];
}

void main()
{

	while(1)
	{
	Nixie(1,1);
	Delay_ms(1);
	P0=0x00;
	Nixie(2,2);
	Delay_ms(1);
	P0=0x00;
	Nixie(3,3);
	Delay_ms(1);
	P0=0x00;
	}
}
