[嵌入式]SR505人体感应模块

实物外观

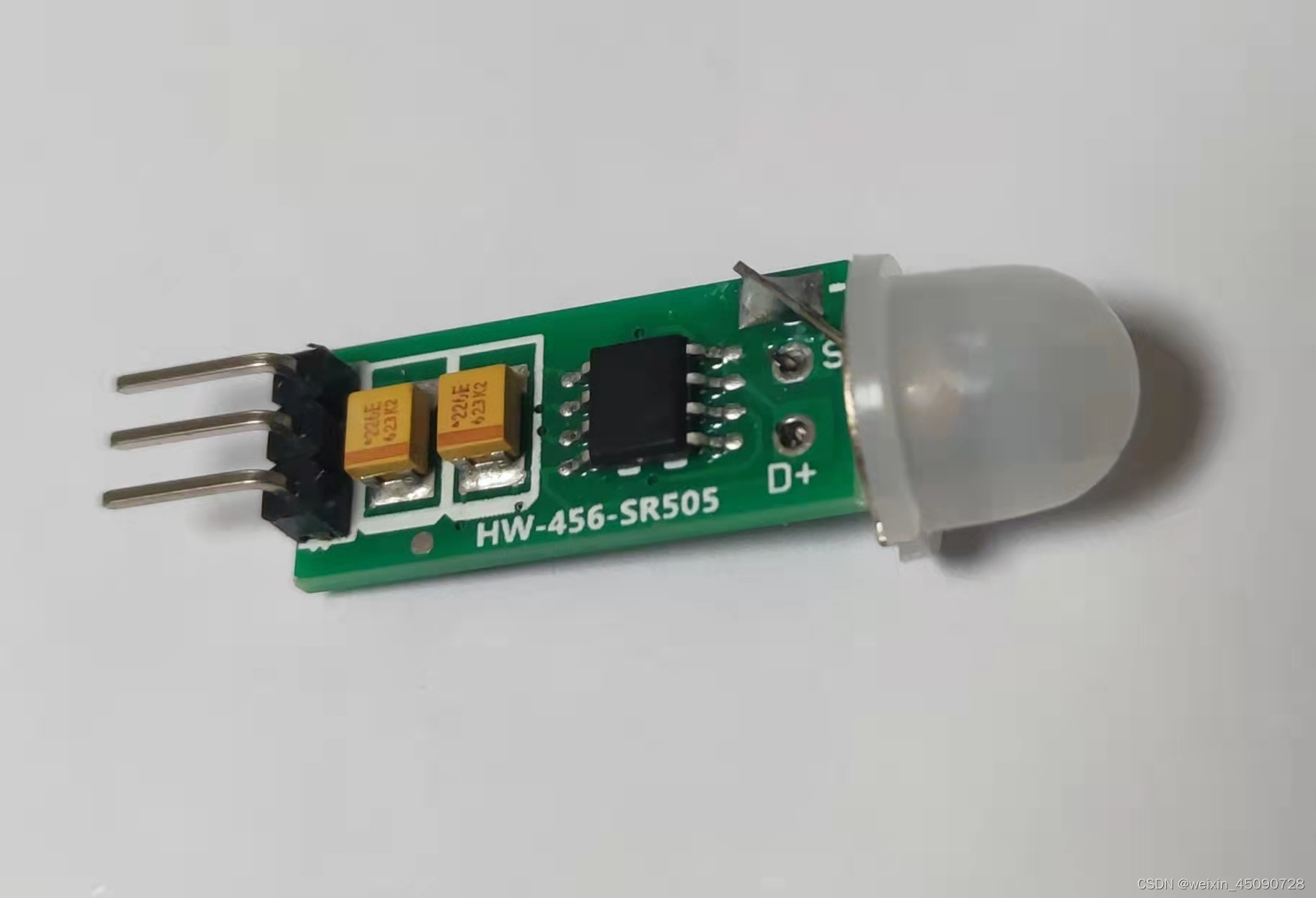

正：

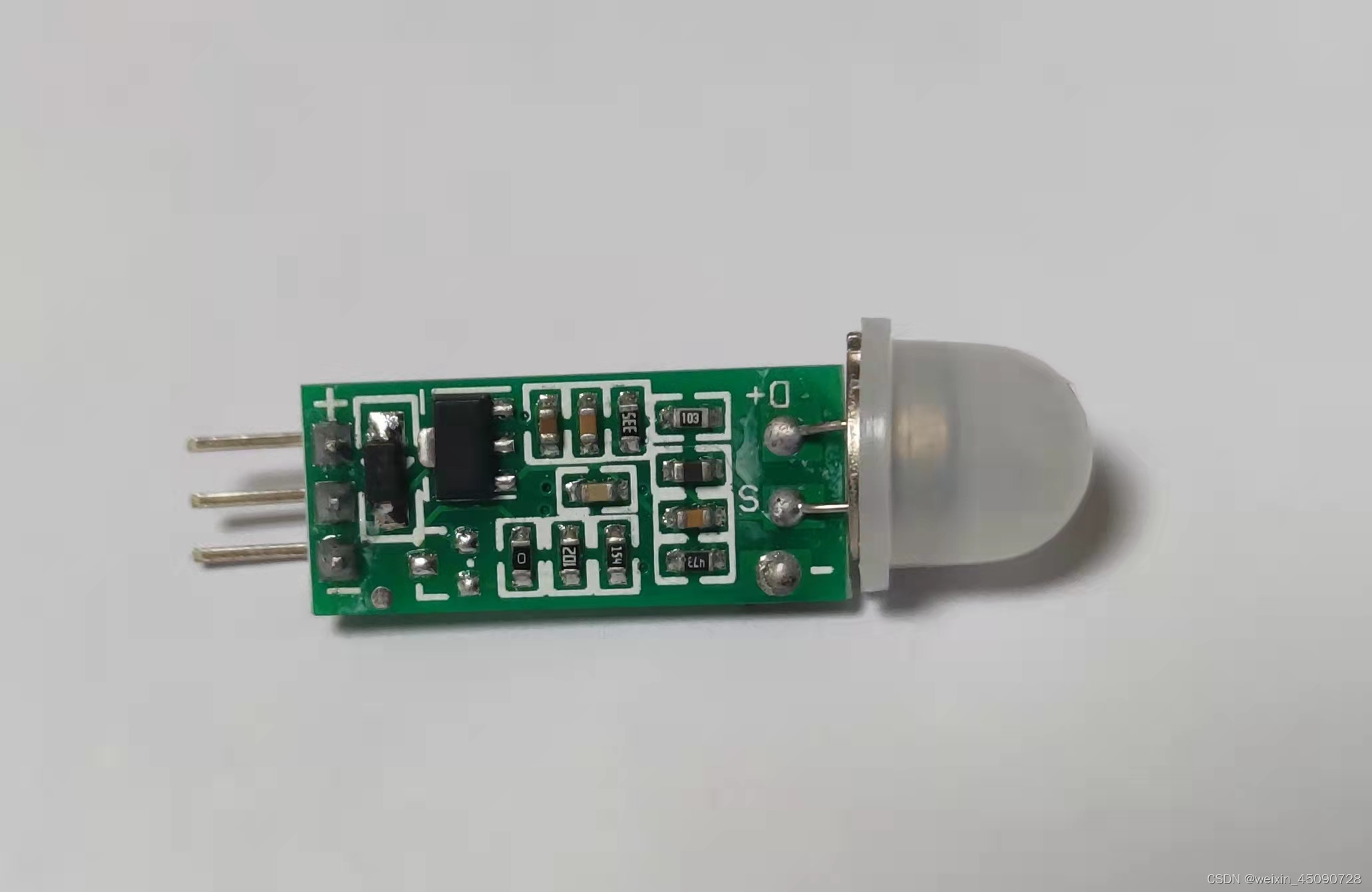

反：

功能介绍

基于红外线的一个传感器，检测到人体的移动会输出高电平信号，持续8s左右，若人在其感应范围内长时间保持不动（或者不在其感应范围内）会输出低电平信号。

使用

该模块共有三根线，正、负以及输出。通过采集输出的电压判断有没有人，然后执行后续操作即可（如点灯或者蜂鸣器报警）。
树莓派使用例子：
程序通过读取传感器的输出电压判断有没有人，如果有人则点亮LED灯。

#include <stdio.h>
#include <wiringPi.h>

#define LED 4 /* LED正极接树莓派IO4 */
#define SENSOR 3 /* 传感器输出接树莓派IO3 */

int main()
{
	int flag=0;

	wiringPiSetup();

	pinMode(LED,OUTPUT);
	pinMode(SENSOR,INPUT);

	while(1)
	{
		flag=digitalRead(SENSOR);
		if(flag)
		{
			printf("Someone is here!\n");
			digitalWrite(LED,HIGH);
		}
		else
		{
			/* 不代表没人，只是没有检测到人体的移动 */
			printf("No one is here.\n");
			digitalWrite(LED,LOW);
		}
		delay(1000);
	}

}

使用gcc编译

gcc -o hc  hc.c -lwiringPi

运行

./hc

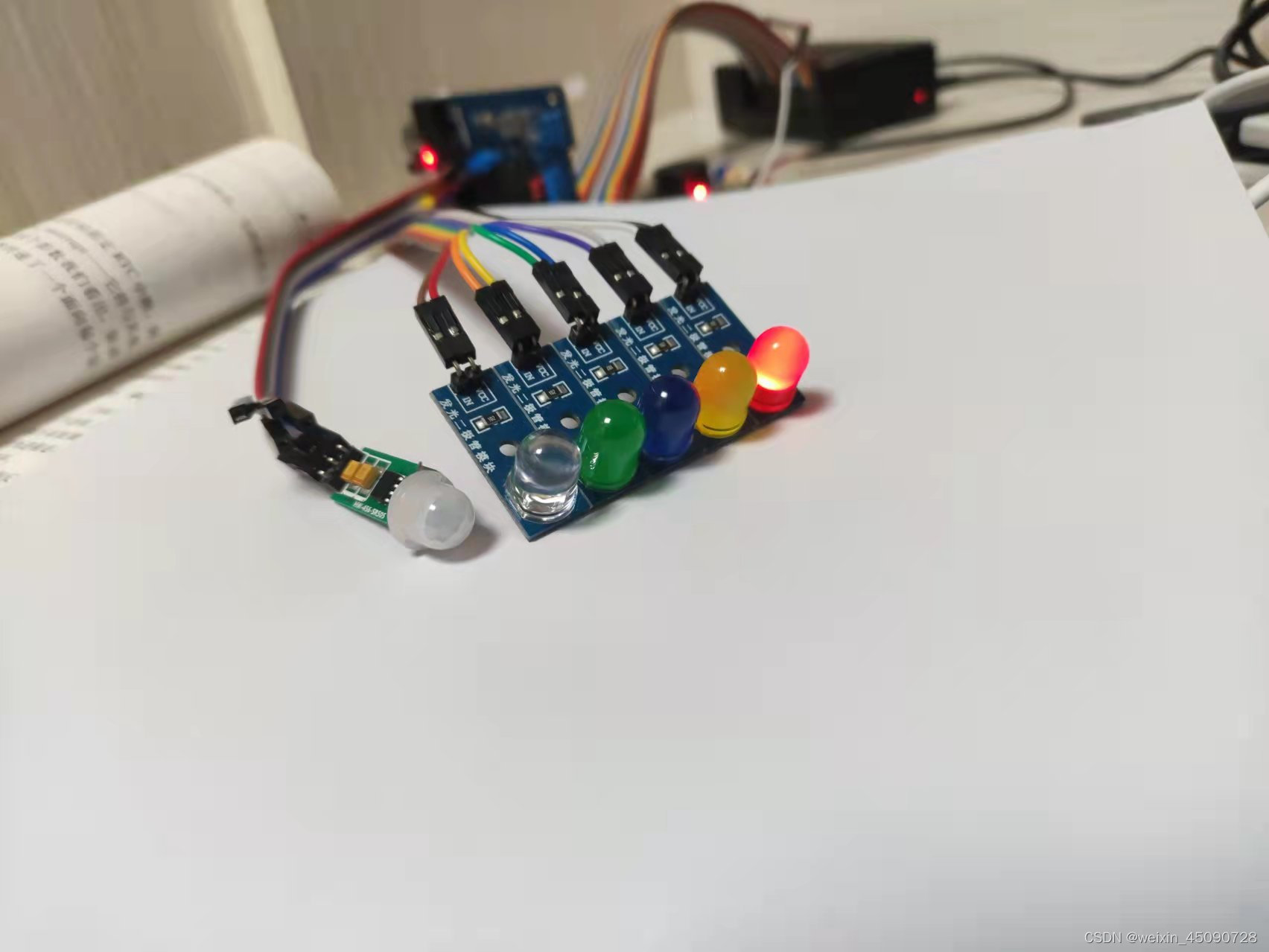

效果
