概述

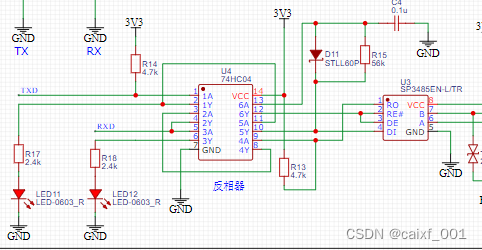

原来一直用74HC04配合SP3485做RS485输出模块，对SP3485模块的DE/RE#端不控制。线路图如下：
在这里插入图片描述

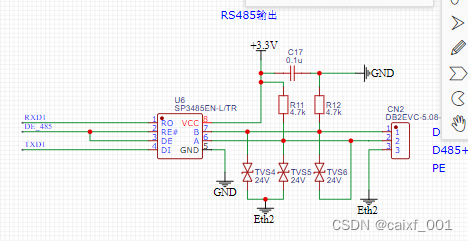

但这次因为线路板尺寸紧张，并且有多余的点可以控制DE/RE#, 就选择了如下的线路：

现在来说一下编程遇到的困惑和解决问题的思路。

编程方法

方法一

当要向外部输出数据数据时，采用delay(10) 的方式，才能让串口的数据输出到外部接口。

比如我使用了RX2，TX2作为RS485的输出模块。程序应该这样，不然不能输出数据。

    if ( Serial.available())
    {
        uint8_t x = Serial.read();
        if ( x == 's' )
        {
            char sendBuff[] = "Send message to RS485";
            digitalWrite(DE_485, HIGH);
            Serial2.println(sendBuff);
            delay(10);
            digitalWrite(DE_485, LOW);
			Serial.println("Message sneded to RS485");
		}
	}

程序说明：如果在digitalWrite(DE_485, HIGH)后不延时10ms的话无法在串口2上输出信息。在程序中添加这个delay(10)后可以正常输出了。还没有试，大量的数据可能要延长这个延时时间。

方法二

采用中断的方式。
中断程序：

void IRAM_ATTR isrDown()    // edge falling
{
    digitalWrite(DE_485, HIGH);
}

void IRAM_ATTR isrRDown()   // edge riging
{
    digitalWrite(DE_485, LOW);
}

在setup中将中断程序分配给特定的端子：

    attachInterrupt(17, isrDown, FALLING);
    attachInterrupt(16, isrRDown, RISING);

17是TX2，16是RX2，分别是串口2对应的TX和RX。这时，程序就像RS232或USB普通串口一样发送和接收就可以了。

    if ( Serial.available())
    {
        uint8_t x = Serial.read();
        if ( x == 's' )
        {
            char sendBuff[] = "Send message to RS485";
            Serial2.println(sendBuff);
			Serial.println("Message sneded to RS485");
		}
	}

总结

从程序可以看出，Arduino还是有操作系统的特点，在代码上看Serial2.println(sendBuff)在后台是运行的，当我们发送这个指令时，后台按波特率不断的执行，这条语句后面如果直接执行digitalWrite(DE_485, LOW), 会使数据发送不出去。采用中断形式是一种尝试。或许在频繁操作的RS485时会不会健康运行有待于验证，也希望网友提宝贵意见。
