STM32—数字温湿度传感器模块
提示：以下是本篇文章正文内容，下面案例可供参考
一、简介（DHT11）
1.产品概述
相对湿度和温度测量
全部校准，数字输出
卓越的长期稳定性
无需额外部件
超长的信号传输距离
超低能耗
4 引脚安装
完全互换
2.应用领域
除湿器、暖通空调、湿度调节器、医疗、数据记录器等
二、硬件连接
建议连接线长度短于20米时用5k上拉电阻，大于20米时根据实际情况使用合适的上拉电阻。

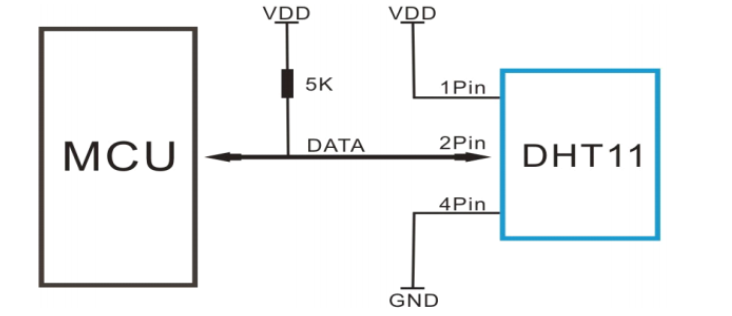

标准连接电路如下图所示：
三、通信的过程
1.概述
DATA引脚用于微处理器与DHT11之间的通讯和同步，采用单总线数据格式，一次通讯时间4ms左右，数据分小数部分和整数部分，具体格式在下面说明，当前小数部分用于以后拓展，现读出为0.操作流程如下：
一次完整的数据传输为40bit，高位先出。
数据格式:8bit湿度整数数据+8bit湿度小数数据+8bit温度整数数据+8bit温度小数数据+8bit校验和。
数据传送正确时校验和数据等于“8bit湿度整数数据+8bit湿度小数数据+8bit温度整数数据+8bit温度小数数据”所得结果的末8位。
何为高位先出（MSB）呢，例如接收一个字节为0xA8，该二进制编码为 1010 1000，我们是先接收数据的数据为1010 1000；
如果低位先出(LSB)，顺序是0001 0101。

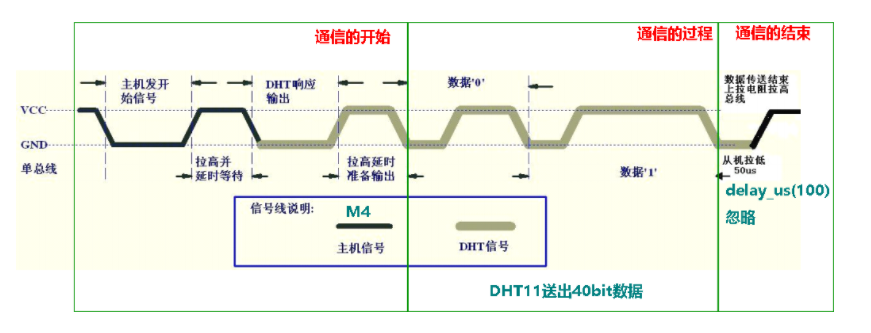

2.整个通信过程

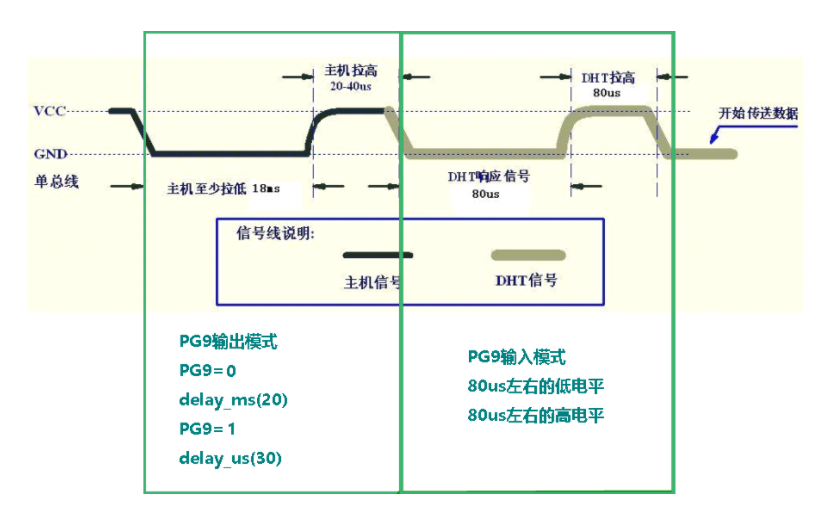

3.通信的开始
4.数据的判断

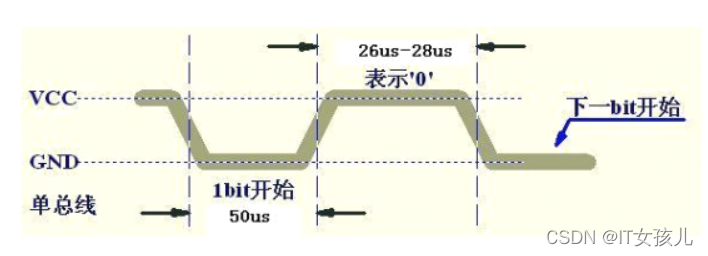

A 比特0
B 比特1
四、注意事项
如果想去跟踪温湿度代码跑到哪个位置，禁止使用串口打印输出，因为使用115200bps的时候，每打印一个字节都占用86us，会导致温湿度的检测超时。
五、源码链接地址（码云平台）
总结
以上就是今天要讲的内容，本文仅仅简单介绍了数字温湿度传感器的使用，而STM32的其他一些使用模块，请各位大神移步本博主其他文章或是关注博主等待后续发布。
