//****** 开外设时钟
void RCC_Configuration(void)//reset and clock control (RCC)
{
#if defined (STM32F10X_LD_VL) || defined (STM32F10X_MD_VL) || defined (STM32F10X_HD_VL)
/* ADCCLK = PCLK2/2 */ //ADCCLK 设置 不超过14MHz
RCC_ADCCLKConfig(RCC_PCLK2_Div6);
#else
/* ADCCLK = PCLK2/4 */
RCC_ADCCLKConfig(RCC_PCLK2_Div4);
#endif
/* Enable peripheral clocks ------------------------------------------------*/
/* Enable DMA1 clock */
// RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);
/* Enable GPIOA, GPIOC, ADC1 and TIM1 clock */ //打开 ADC 时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_TIM1, ENABLE);
}
//****** 设置IO口
void GPIO_Configuration(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
/* Configure TIM1_CH1 (PA8) TIM1_CH2 (PA9) as alternate function push-pull */
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_9;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_Init(GPIOA, &GPIO_InitStructure);
}
//***** 设置TIM1
/* TIM1 configuration ------------------------------------------------------*/
/* Time Base configuration */
// 在打开此外设时钟后，开始外设设置
TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);
// 设置周期为 0xFF 自动重装载寄存器的值，累计 TIM_Period+1个频率后产生一个更新或者中断
TIM_TimeBaseStructure.TIM_Period = 0xFF;
// 设置分频系数为0x4 驱动CNT计数器的时钟= Fck_int/(psc+1)
TIM_TimeBaseStructure.TIM_Prescaler = 0x4;
// 时钟分频因子，设置定时器时钟CK_INT 频率与死区发生器以及数字滤波器 采样时钟频率分频比。
TIM_TimeBaseStructure.TIM_ClockDivision = 0x0;
// 定时器计数方式，可设置为向上计数、向下计数以及中心对齐。高级控制 定时器允许选择任意一种。
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_CenterAligned2;//;TIM_CounterMode_Up;
TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure);
/* TIM1 channel1 configuration in PWM mode */
//比较输出模式选择，总共有八种，常用的为PWM1/PWM2。它设定CCMRx寄 存器OCxM[2:0]位的值。
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; //TIM_CounterMode_CenterAligned2;
//比较输出使能，决定最终的输出比较信号OCx是否通过外部引脚输出。它 设定TIMx_CCER寄存器CCxE/CCxNE位的值。
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
// 比较输出脉冲宽度，实际设定比较寄存器CCR的值，决定脉冲宽度。可设置范围 为0至65535。
TIM_OCInitStructure.TIM_Pulse = 0x7F;
//比较输出极性，可选OCx为高电平有效或低电平有效。它决定着定时器通 道有效电平。它设定CCER寄存器的CCxP位的值。
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;
// 比较互补输出极性，可选 OCxN 为高电平有效或低电平有效。它设定 TIMx_CCER寄存器的CCxNP位的值。
//TIM_OCInitStructure.TIM_OCNPolarity = TIM_OCNPolarity_Low;
TIM_OC1Init(TIM1, &TIM_OCInitStructure);
//比较输出模式选择，总共有八种，常用的为PWM1/PWM2。它设定CCMRx寄 存器OCxM[2:0]位的值。
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; //TIM_CounterMode_CenterAligned2;
//比较输出使能，决定最终的输出比较信号OCx是否通过外部引脚输出。它 设定TIMx_CCER寄存器CCxE/CCxNE位的值。
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
// 比较输出脉冲宽度，实际设定比较寄存器CCR的值，决定脉冲宽度。可设置范围 为0至65535。
TIM_OCInitStructure.TIM_Pulse = 0x7F;
//比较输出极性，可选OCx为高电平有效或低电平有效。它决定着定时器通 道有效电平。它设定CCER寄存器的CCxP位的值。
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;
// 比较互补输出极性，可选 OCxN 为高电平有效或低电平有效。它设定 TIMx_CCER寄存器的CCxNP位的值。
TIM_OC2Init(TIM1, &TIM_OCInitStructure);
/* TIM1 counter enable */
TIM_Cmd(TIM1, ENABLE);
/* TIM1 main Output Enable */

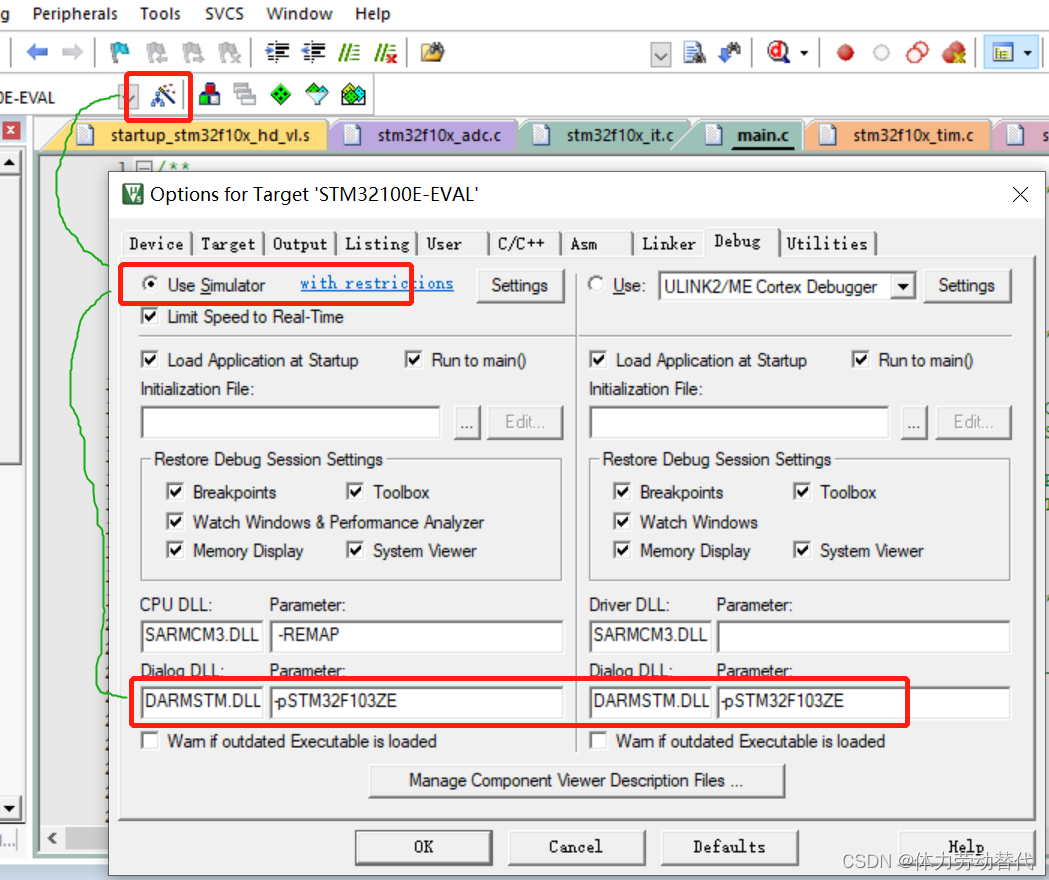

TIM_CtrlPWMOutputs(TIM1, ENABLE); 仿真设置
?编译通过，?CTRL+F5?进入DEBUG模式

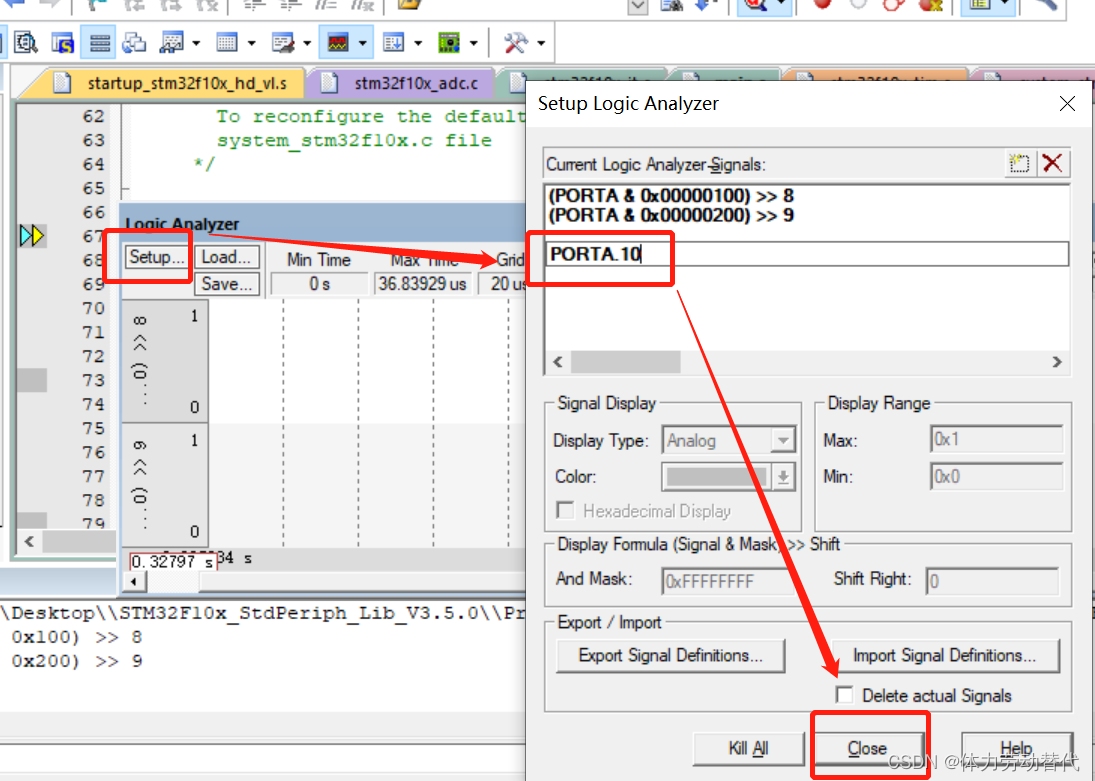

?设置需要观察的IO口? 例如：PORTA.8

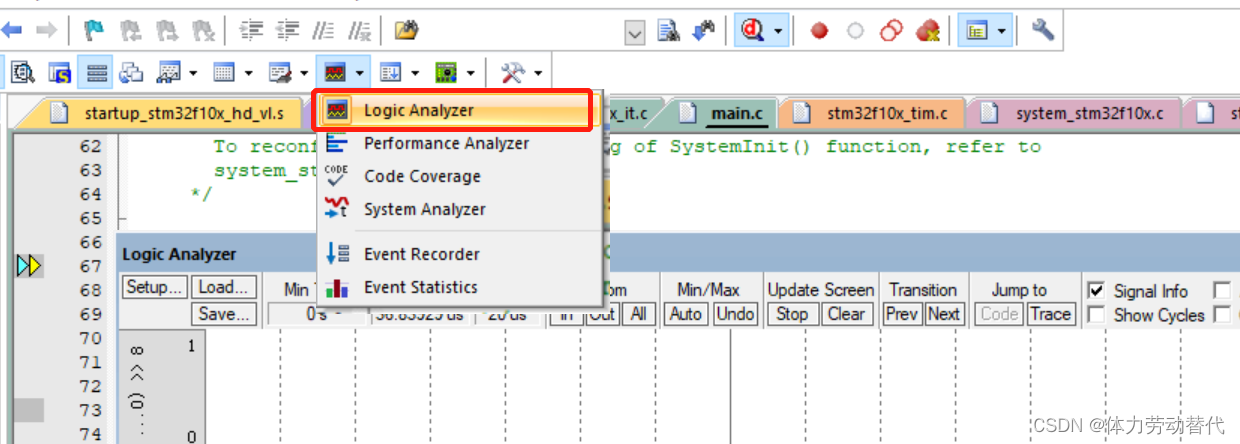

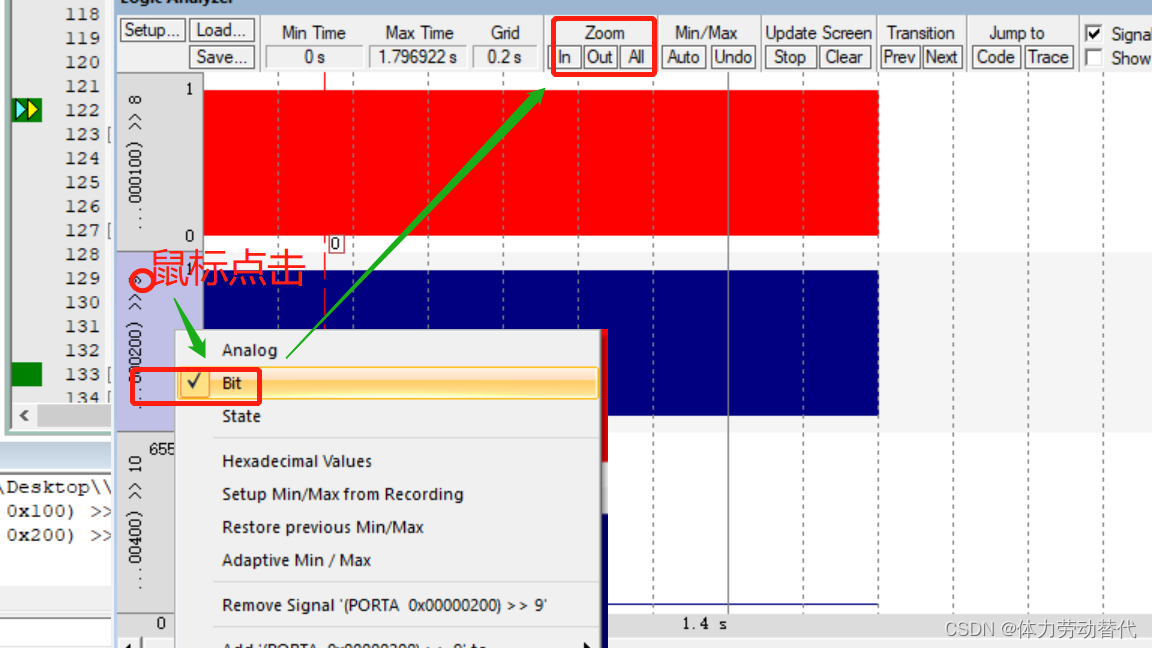

观察输出PWM波?
