[嵌入式]小猫爪：S32K3学习笔记11-S32K3之FCCU

1 前言

??这一节来学习一下safety中的一个核心模块，它就是FCCU（Fault Collection and Control Unit），看名字就知道这是一个错误收集模块，其他模块发生错误了，就会讲错误信号传递到FCCU中进行统一管理。

2 FCCU的功能框图

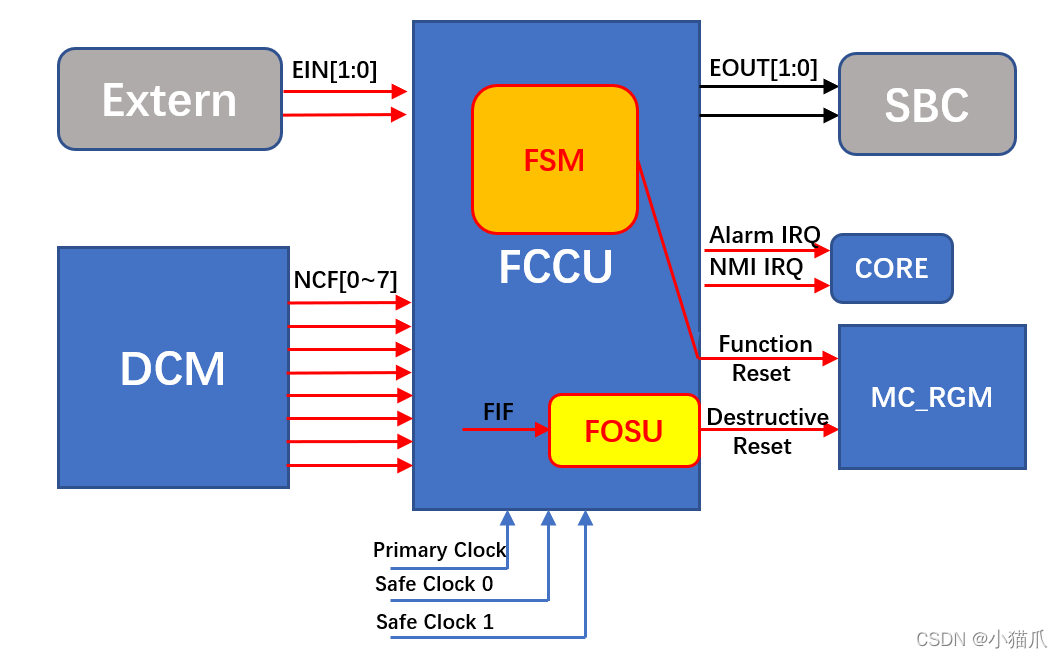

??这FCCU的功能框图如下：

2.1 错误输入

??这DCM可以理解成是K3里面的一个错误集合器，主要体现在6个寄存器中，分别是标志寄存器DCMROD3，DCMROD4和DCMROD5；以及相对应的使能寄存器DCMRWD3，DCMRWD4和DCMRWD5。每一个bit代表着一个DCM错误通道，所以理论上总共有3*32=96个DCM通道（实际上并没有96个，因为有几个通道是reserve状态），只有当标志寄存器位和其对应的使能寄存器位都等于1时，这个错误才能传送到FCCU中去被处理。

??这里可以提一下的就是ERM 20个通道所能报告的错误是DCM的一个子集，但是ERM通道和DCM通道并不是一一对应，这里很好理解，因为两者对错误的分类方式不同。ERM针对的是Memory ECC的错误，而DCM则涵盖了K3整个所有的错误。

??DCM的96个通道传送到FCCU后，FCCU又把DCM的错误按照错误类型又将其划分成8种通道组，分别对应NCF[7:0]这8个通道组，如下表所示：

??除了8个NCF通道组外，FCCU还能通过EIN[1:0]接收来自芯片外部的错误信号，并做一些处理。

2.2 时钟输入

??FCCU的时钟源有三个，分别是Primary Clock，Safety Clock0和Safety Clock1，其中Primary Clock为FCCU的主时钟，其来源为AIPS_PLAT_CLK，而Safety Clock是给FCCU中的一些特殊模块使用的，至于到底给了谁，我也不知道，其来源为FIRC_CLK。

2.3 FSM

??FSM是FCCU的主体，它负责整个FCCU状态机的切换，其实就是接收错误信号，然后根据相关配置来决定触发几个特殊的信号给外部。首先它能触发两个中断，分别是Alarm Interrupt和NMI interrupt，还可以触发一个function reset信号给MC_RGM来让K3执行功能性复位（这里需要注意一点，Function Reset并不能复位FCCU模块），还可以触发两个外部信号EOUT[1:0]给外部SBC，EOUT[1:0]是互补相反的。

2.4 FOSU

??这个模块是用来监控FCCU的，是为了防止FCCU失效的。如果一个错误信号传送到了FCCU，而FCCU在短时间内并没有做出相应的反应，那么FOSU就认为FCCU挂了，那么它会触发一个Destructive Reset给MC_RGM来让K3执行破坏性复位（这里需要注意一点，Destructive Reset会复位FCCU模块）。

3 FCCU的状态机

??当一个错误传到了FCCU中，FCCU的处理分为几个阶段，即其状态机，每个阶段干不同的事情，FCCU的状态机切换如下图所示：

??从图中可以看出，FCCU包含四种状态，分别是CONFIG, NORMAL, ALARM，FAULT，这几种状态的切换也是非常的简单。

1. CONFIG: K3启动后，默认是CONFIG，在这个状态中，你可以对FCCU的寄存器进行操作配置，等配置完后，再手动切换至NORMAL。在FCCU中有个config timer, 如果在一定时间没有切换至NORMAL而导致config timer超时（该超时时间可配置），那么FCCU会自动切换至NARMAL，而FCCU的配置则为默认配置，同时config timer超时也可触发一个超时中断信号。
2. NORMAL: FCCU检测到NCF的8个通道任何一个及以上有错误时，这个时候FCCU就会从NORMAL切换到ALARM或者FAULT，至于切换到哪种状态取决于是否使能了NCF通道的ALARM中断。
3. ALARM：如果当前NCF通道使能了ALARM中断，并且伴随着错误，那么FCCU就会从NORMAL切换到ALRAM，并且触发ALARM中断，用户可以在ALARM中断中对错误进行处理，如果经过处理后，让错误消失，那么FCCU就会重新切换至NORMAL状态。在FCCU中还有个alarm timer, 如果在一定时间内没有让错误消失而导致alarm timer超时（该超时时间可配置），那么FCCU就会进入FAULT状态。
4. FAULT：如果当前NCF通道没有使能ALARM中断，并且伴随着错误，那么FCCU就会从NORMAL直接切换到FAULT，或者FCCU在ALARM状态中超时那么FCCU就会从ALARM切换到FAULT。一旦FCCU进入到FAULT，那么可以选择触发function reset或者触发NMI中断。如果通过function reset或者NMI中断处理程序消除了所有错误，那么FCCU就会从FAULT切换回NORMAL；如果没有清除掉的话，问题会很严重。如果是NORMAL-ALARM-FAULT的情况，则FCCU会回到Alarm状态，随即超时又会进入Fault状态，触发Functional Reset，连续6次后，会直接触发Dectructive Reset信号；如果MCU会在故障状态下持续运行。GPIO会进入安全模式（每个pin有 safe state output），但是CPU能执行指令，可以通过插入软件触发Dectructive Reset信号。

??另外进入FAULT也可以选择是否输出EOUT信号给SBC，SBC接收到信号可以进行一些操作。

4 MCAL配置

??我们可以在MCAL中的eMcem中配置FCCU模块，如下可配置一些基本参数：

??在下面这个界面中可对8个NCF通道作配置，主要有是否产生ALARM中断，是否产生NMI中断，是否产生Function Reset等等，大家自行体会，不再多言。

??然后在每个NCF通道里面，可以看到每个NCF对应得DCM通道，比如NCF0：

??然后就可以对每个通道进行配置，如是否失/使能这个DCM错误，还有配置这个错误的alarm中断服务回调函数。这里为了方便，我把所有的错误的alarm中断服务回调函数都配置成为eMcemUserAlarmHandler，到时候再在函数里面细分。

5 SPD应用代码示例

??又到了紧张刺激的示例代码环节，在上节EIM和ERM中，就已经稍微提过了，具体流程就是使用EIM注入错误，然后FCCU收集错误并处理，然后ERM作为错误信息收集模块。

??首先使用EIM在在通道0，也就是SRAM1中注入ECC错误，如下：

void SRAM_EIM_FaultInjection(void)
{
		printf("Inject fault %d.\r\n", (unsigned int)(nInjectFault));
		printf("Inject RAM0 ECC error.\r\n");
		eMcem_SetupInjectionChannel(EMCEM_EIM_CH_0, 0, 1);
		eMcem_InjectFault( EMCEM_EIM_CH_0 );
		Cache_Ip_InvalidateByAddr(CACHE_IP_DATA, 0x20420000, 32);
		ErrorTriggle = *(uint32_t *)(0x20420000);
}

??注入后，CPU再次访问SRAM1时候，就会触发ECC错误，这个时候就会报告到FCCU中去从而触发FCCU的alarm中断，这里需要注意的是这个ECC错误同时也会触发ARM核的BusFaultHandle，所以需要在BusFaultHandle里面需要加点小的处理：

void BusFault_Handler(void)
{
    //..........
    //..........
	/* if FCCU Alarm interrupt is active, leave bus fault handler
	 and let FCCU Alarm ISR to handle the fault */
	if(IP_FCCU->IRQ_STAT & FCCU_IRQ_STAT_ALRM_STAT_MASK)
	{
		return;
	}
	//..........
}

??判断一下是否有FCCU的alarm中断产生，如果有的话，那就直接return，让FCCU的alarm中断服务函数去处理，如下：

eMcem_ErrRecoveryType eMcemUserAlarmHandler( eMcem_FaultType nFaultId )
{
	uint32_t u32FccuFaults = 0;
	uint32_t u32FaultAddr = 0;

	/* read fault information */
	eMcem_GetErrors( &faultContainer );
	eMcem_Fccu_GetErrors( &u32FccuFaults, &u32FccuFaults );

	/* Must clear faults in time (within 10ms after fault detected),
	otherwise FCCU enters fault state and reset occurred. */
	eMcem_ClearFaults( nFaultId );
	/* print message showing execution of FCCU Alarm Handler. */
	printf("FCCU alarm handler. FCCU_NCF=0x%X, Fault_ID=%d.\r\n", (unsigned int)u32FccuFaults, (unsigned int)nFaultId);
	printf("faultContainer = 0x%08X, 0x%08X, 0x%08X. \r\n", (unsigned int)faultContainer.au32Faults[0], (unsigned int)faultContainer.au32Faults[1], (unsigned int)faultContainer.au32Faults[2]);

    //...........
    //...........

	/* if it's NCF2 fault - RAM ECC error */
	if(u32FccuFaults & FCCU_NCF_S_NCFS2_MASK)
	{
		eMcem_GetMemErrInfo( EMCEM_ERM_SRAM0, &memErrInfo );
		eMcem_ClearFaults( nFaultId );
		u32FaultAddr = memErrInfo.Err_AddrRaw;
		u32FccuFaults &= (~FCCU_NCF_S_NCFS2_MASK);
		/* A reserved area without RAM ECC init can be placed at the following address for test purpose */
		if((u32FaultAddr>=0x20427FF0) && (u32FaultAddr<0x20428000))
		{
			u32FaultAddr &= 0xFFFFFFF8;
			*((uint64_t *)u32FaultAddr) = 0;
		}
		else
		{
			if(u32FccuFaults == 0)
			{
				while(1);
				Mcu_PerformReset();
			}
		}
	}

	//...........
    //...........
}

??好了，我只能稍微写一点来示范一下EIM，ERM，FCCU三者的联动，重点在于帮助大家理解K3的错误处理机制（嘿嘿嘿，我是不会说，这个例子是我抄袭的）。

??在这里还需要注意一下，在调试状态下，可能会出现eMcem_Init初始化失败，查看DCM状态寄存器后发现了分别在RCCU1，RCCU2和ITCM处发生了错误，至于原因吗，可能是因为在调试状态下，有些访问顺序不符合K3功能安全检测条件的要求，具体我也不清楚，所以一开始需要修改两个地方：

1. 第一点就是在startup.s的启动代码处加上三句话，如下图：

2. 第二点就是在MCAL配置中，将整个NCF0通道错误关闭，如下：


??FCCU是整个K3功能安全的核心，后面有很多的错误处理机制都是由FCCU来完成的，所以FCCU至关重要。
