GD32F4XX的配置和函数归纳（2）

1.在keil上建立工程文件，调试设置，编译成功
2.总结编译调试烧录的过程
3.归纳软件程序的结构关系
4.下周继续通过实例来熟悉单片机的配置

1.编译、烧写情况

1.1 编译设置

1. 问题一

这里将遇到的问题总结出来，首先是出现这种情况
在这里插入图片描述

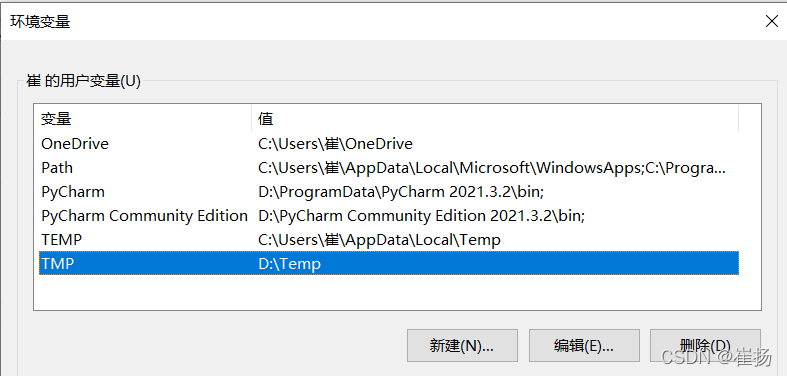

原因是程序运行目录有中文，需要将环境变量的TMP设置成自己创的一个英文目录

2.问题二

第二个问题是想要尝试用printf在keil中打印变量或字符串，但是失败了
查看手册后，发现编译环境调成该芯片，所以需要调用该芯片的通用同步异步收发器（USART）调用单片机的输出数据

1.2 .keil的设置

第三个问题就是配置问题，但是官网例程有个现有的工程已经设置好keil。可以直接链接、编译、生产**“hex.h”**文件
在这里插入图片描述

1.如遇创建新工程，需要先在keil的设备选项中加入该单片机型号

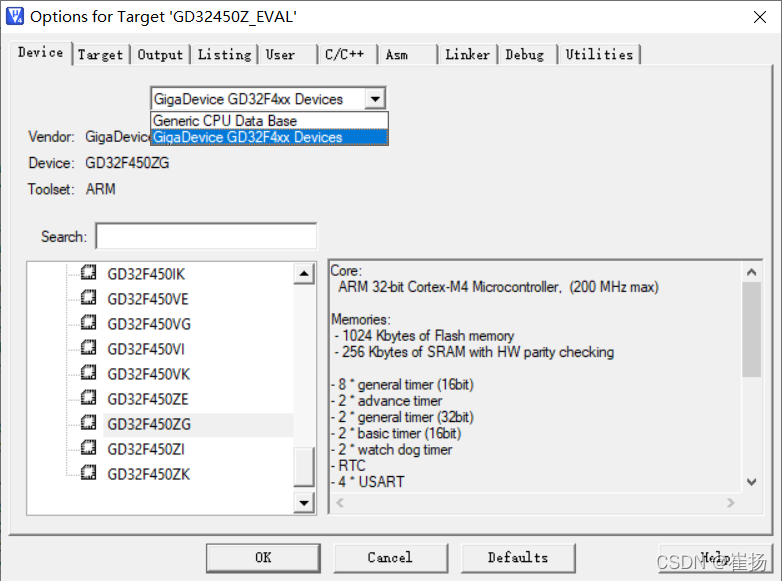

在这里插入图片描述
这个选项的GD32F4XX Devices不在keil的默认设备中，需要添加官网给出该类系列单片机设备的安装

2.要设置，可以生成**".hex"**文件，这个文件可以烧进单片机中进行运行

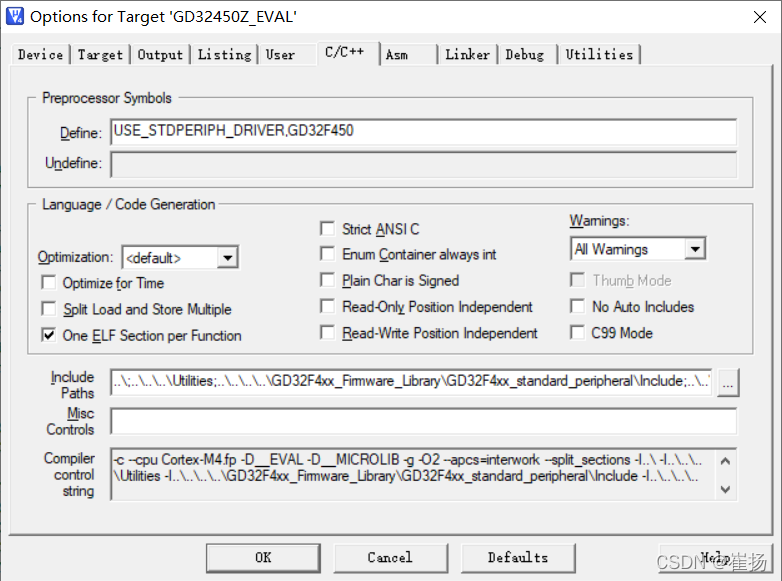

3.语言的预处理也要设置为该设备的环境
在这里插入图片描述

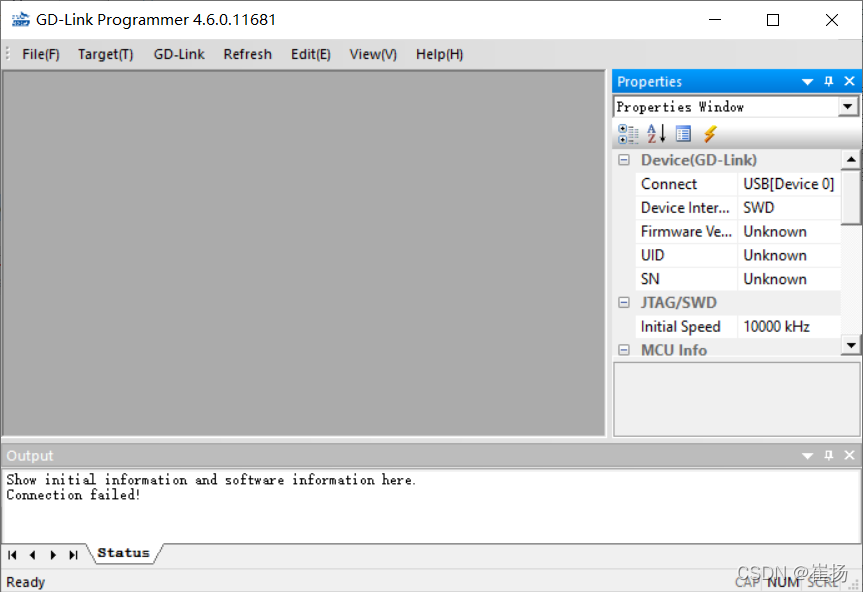

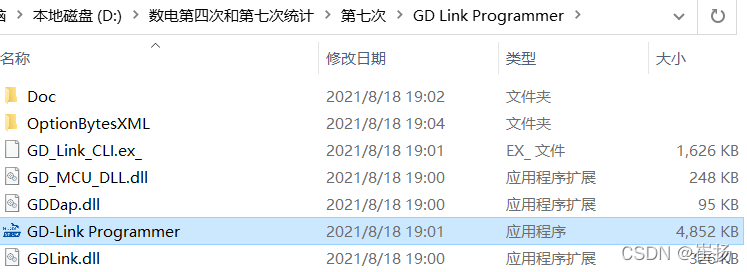

4.GD-LINK是将单片机与电脑连接，通过串口通信，但是这周一致没有连接成功，可能是单片机没有配电成功，需要下次尝试。

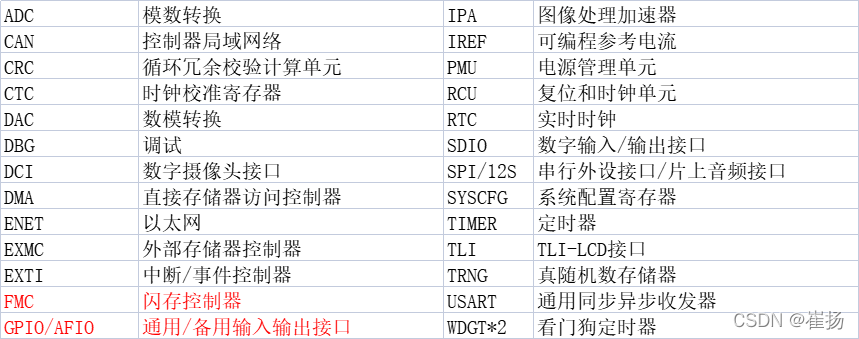

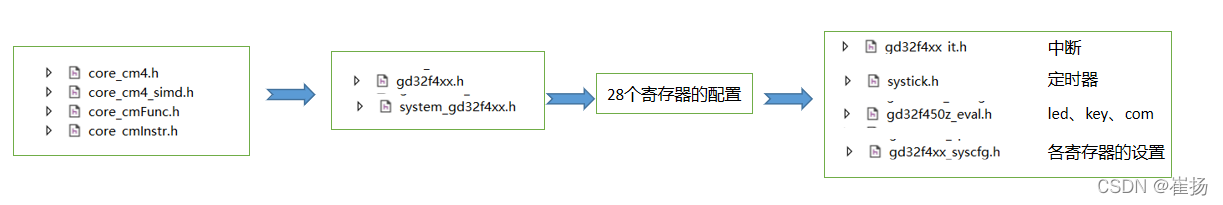

2.寄存器配置及函数表示

2.1 RCU（时钟和复位单元）

1.初始化RCU寄存器

void rcu_deinit(void)

2.打开/关闭某个外设的时钟，当睡眠状态下打开/关闭某外设的时钟

void rcu_periph_clock_enable(rcu_periph_enum periph)
void rcu_periph_clock_disable(rcu_periph_enum periph)
void rcu_periph_clock_sleep_enable(rcu_periph_sleep_enum periph)
void rcu_periph_clock_sleep_disable(rcu_periph_sleep_enum periph)

3.可以/不可以重启某个外设

void rcu_periph_reset_enable(rcu_periph_reset_enum periph_reset)
void rcu_periph_reset_disable(rcu_periph_reset_enum periph_reset)

3.实时时钟-备份寄存器的使能开关

void rcu_bkp_reset_enable(void)
void rcu_bkp_reset_disable(void)

4.选择/输出系统时钟的来源

void rcu_system_clock_source_config(uint32_t ck_sys)  //输入
uint32_t rcu_system_clock_source_get(void)  //输出

5.AHB/APB1/APB2的分频选择

void rcu_ahb_clock_config(uint32_t ck_ahb)
void rcu_apb1_clock_config(uint32_t ck_apb1)
void rcu_apb2_clock_config(uint32_t ck_apb2)

6.设置时钟输出的时钟源和分频选择

void rcu_ckout0_config(uint32_t ckout0_src, uint32_t ckout0_div)
void rcu_ckout1_config(uint32_t ckout1_src, uint32_t ckout1_div)

7.PLL时钟源的配置
PLL时钟源可选HXTAL或IRC16M；
PLL存在三个内部锁相环，PLL、PLLI2S和PLLSAI。
PLLP时钟可做为系统时钟（不超过200MHz）,PLLQ时钟可以做为USBFS/USBHS/TRNG/SDIO模块的时钟源。
RTC时钟可以选择由LXTAL时钟、IRC32K时钟或HXTAL时钟的2-31（由RCU_CFG0寄存器的RTCDIV位域值决定）分频提供。

/* configure the PLL clock source selection and PLL multiply factor */
ErrStatus rcu_pll_config(uint32_t pll_src, uint32_t pll_psc, uint32_t pll_n, uint32_t pll_p, uint32_t pll_q);
/* configure the PLLI2S clock */
ErrStatus rcu_plli2s_config(uint32_t plli2s_n, uint32_t plli2s_r);
/* configure the PLLSAI clock */
ErrStatus rcu_pllsai_config(uint32_t pllsai_n, uint32_t pllsai_p, uint32_t pllsai_r);
/* configure the RTC clock source selection */
void rcu_rtc_clock_config(uint32_t rtc_clock_source);
/* cconfigure the frequency division of RTC clock when HXTAL was selected as its clock source */
void rcu_rtc_div_config(uint32_t rtc_div);
