[嵌入式]基于Wemos D1的开发基础

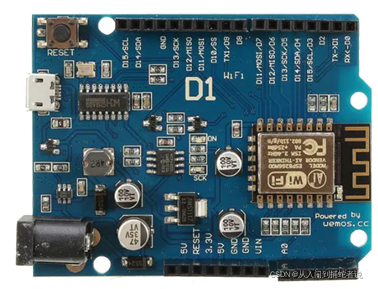

硬件平台介绍 WeMos D1

特性
1.基于ESP-8266EX
2.ARDUINO兼容,使用RDUINO IDE来编程
3. 11XI/O引脚
4.1X ADC引脚（输入范围O-3.3V)
5.板载5V 1A开关电源（高输入电压24V)
工作中:
和STM32模块开发类似，集成度高
STM32方案也更经济便宜

开发环境介绍

ARDUINO开发环境,和KEIL对比
优点:集成很多开发库如串口,网络,sG90等，各种硬件开发接口,迅捷开发，自带串口调试工具。
缺点:程序编译速度慢

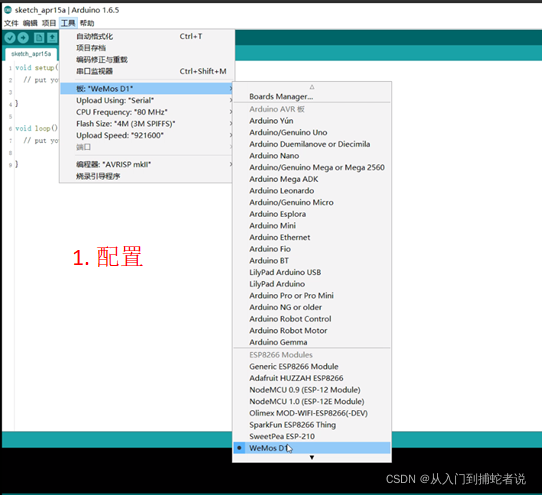

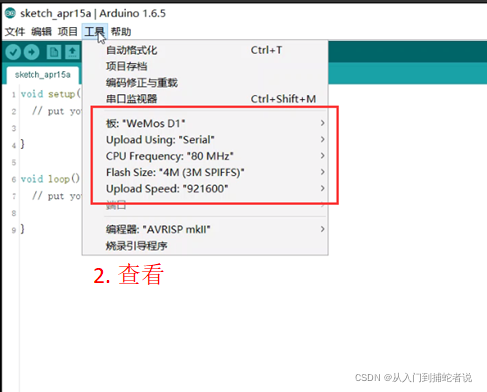

开发环境配置

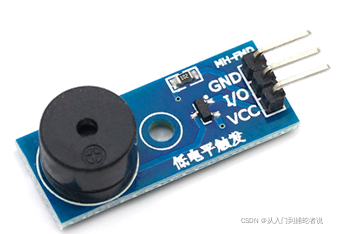

Wemos的IO口研究驱动蜂鸣器

VCC —— WEMOS 3.3V
GND —— WEMOS GND
I/O —— WEMOS D5
响:
1.D5配置成输出端口
2.D5输出低电平
不响:
1.D5配置成输出端口
2.D5输出高电平

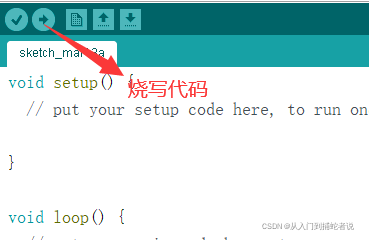

控制蜂鸣器叫唤和不叫唤的代码编写

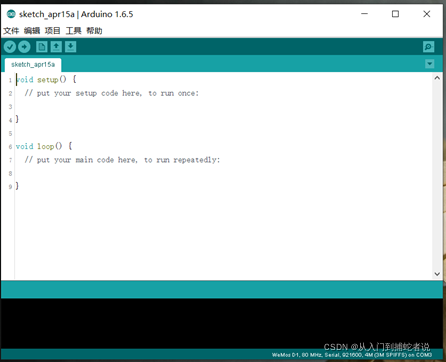

Wemos同Arduino
上电后不断执行loop函数中的代码，我们核心控制代码写入loop
setup函数只调用一次，一般用于硬件相关的初始化，比如IO口，串口，wifi等

void setup() {
}
void loop() {
}

基础控制:蜂鸣器叫唤和不叫唤

void setup() {
    pinMode(D5, OUTPUT); //设置引脚为输出引脚
}
void loop() {
	digitalWrite(D5, HIGH);     // 输出高电平，蜂鸣器闭嘴
	delay(1000);		//这一秒内都得闭嘴
	digitalWrite(D5, LOW);     //输出低电平，蜂鸣器吼起来
	delay(1000);		//吼一秒（延时期间，蜂鸣器控制引脚属于低电平）
}

Wemos串口通信

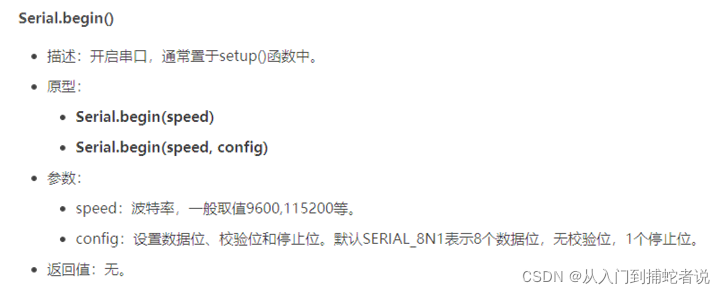

初始化函数

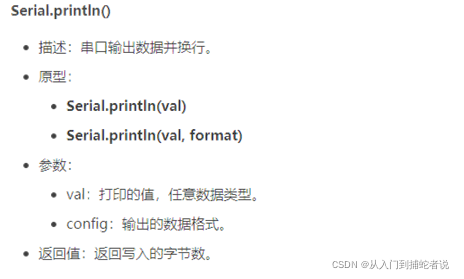

串口发送函数

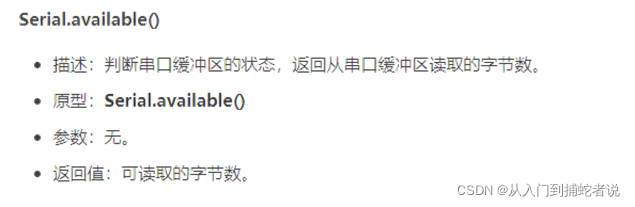

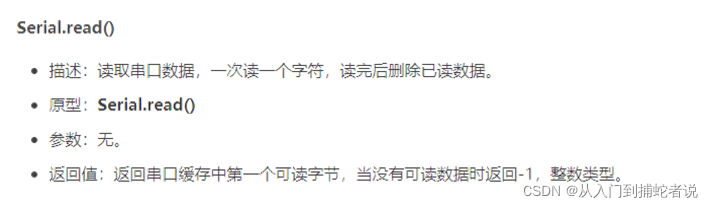

有数据到来函数

串口发送函数

编程串口控制蜂鸣器

void setup() {
  pinMode(D5, OUTPUT);    //设置引脚为输出引脚
  Serial.begin(115200);       //初始化串口，设置波特率为115200
  Serial.println(“start”);       //测试串口是否启动，启动成功就发送start
}
void loop() {
  int cmd;
  if ( Serial.available() > 0 ) {   //检测串口是否有数据
    cmd = Serial.read();          // 读取串口数据

    if (cmd == 1) {                   //如果读取的数据是1
      digitalWrite(D5, LOW);   // 蜂鸣器响起
    } else {
      digitalWrite(D5, HIGH);  // 否则（读取数据非1）蜂鸣器不响
    }
  }
}
