[嵌入式]嵌入式Linux驱动开发的演进

嵌入式Linux驱动开发的最终目的

从裸机开发经历来看

从C51到STM32开发的经历来看，最终都是操作寄存器以达到某些目的。

正点原子的嵌入式Linux教程也是从裸机开发开始的

汇编点灯

/********************************************************
描述	   : 裸机实验1 汇编点灯
		使用汇编来点亮开发板上的LED灯，学习和掌握如何用汇编语言来完成对I.MX6U处理器的GPIO初始化和控制。
********************************************************/

.global _start  /* 全局标号 */

/*
 * 描述：	_start函数，程序从此函数开始执行此函数完成时钟使能、
 *		  GPIO初始化、最终控制GPIO输出低电平来点亮LED灯。
 */
_start:
	/* 1、使能所有时钟 */
	ldr r0, =0X020C4068 	/* CCGR0 */
	ldr r1, =0XFFFFFFFF
	str r1, [r0]
    /* 省略CCGR1~6 */

	/* 2、设置GPIO1_IO03复用为GPIO1_IO03 */
	ldr r0, =0X020E0068	/* 将寄存器SW_MUX_GPIO1_IO03_BASE加载到r0中 */
	ldr r1, =0X5
	str r1,[r0]

	/* 3、配置GPIO1_IO03的IO属性
	 *bit 16:0 HYS关闭
	 *bit [15:14]: 00 默认下拉
     *bit [13]: 0 kepper功能
     *bit [12]: 1 pull/keeper使能
     *bit [11]: 0 关闭开路输出
     *bit [7:6]: 10 速度100Mhz
     *bit [5:3]: 110 R0/6驱动能力
     *bit [0]: 0 低转换率
     */
    ldr r0, =0X020E02F4	/*寄存器SW_PAD_GPIO1_IO03_BASE */
    ldr r1, =0X10B0
    str r1,[r0]

	/* 4、设置GPIO1_IO03为输出 */
    ldr r0, =0X0209C004	/*寄存器GPIO1_GDIR */
    ldr r1, =0X0000008
    str r1,[r0]

	/* 5、打开LED0
	 * 设置GPIO1_IO03输出低电平
	 */
	ldr r0, =0X0209C000	/*寄存器GPIO1_DR */
   	ldr r1, =0
   	str r1,[r0]

/*
 * 描述：	loop死循环
 */
loop:
	b loop

嵌入式Linux驱动的目的

从上面的裸机开发可以知道嵌入式Linux驱动开发的目的还是操作物理寄存器，只不过为什么叫驱动开发呢？我的理解有两个：

1. 以前像C51和STM32之类单片机的开发，驱动和应用其实是没有分开的（没有驱动这个概念）。即一个工程甚至是一个文件里面即包括驱动（操作物理寄存器），也包括应用（实现实际的功能）。
2. 而对于用Linux这样优秀的操作系统来做开发，应该做到分离和分层。这样可以很好的、很快的、很轻易的做到快速开发，以及分工合作。驱动就只管做好操作物理寄存器，并提供相应的API给应用程序（具体是给内核，内核再给用户），这就是驱动工程师该做的事情。应用程序就只管应用需求的开发，不用在意底层的实现，只管调用底层提供的API即可，这就是应用开发工程师该做的事情。

韦老师的教学路线

上面我们说了，嵌入式Linux开发分为两类：应用开发和驱动开发。

实现最基本的需求

主要分为应用程序部分和驱动部分。整体框架如下：

应用程序部分

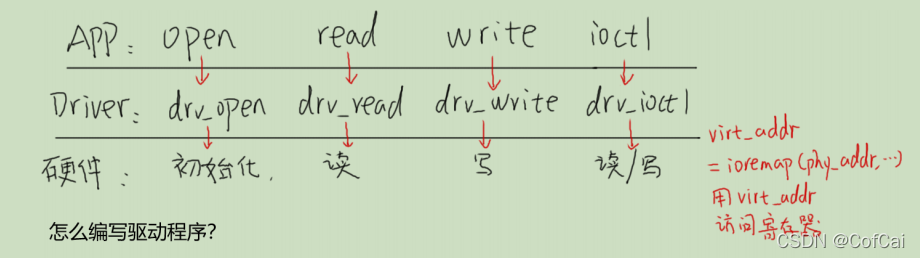

直接调用open、read、write、close等函数。

驱动程序部分

实现chr_open、chr_read、chr_write、chr_close等函数供应用程序调用。而在这些函数中要实现其自己的功能，比如配置寄存器、操作寄存器等。

面向对象的思想

在驱动程序中的相应函数中直接操作寄存器会使程序移植、维护变得困难，可以将操作物理寄存器和驱动分开。即整体框架如下：

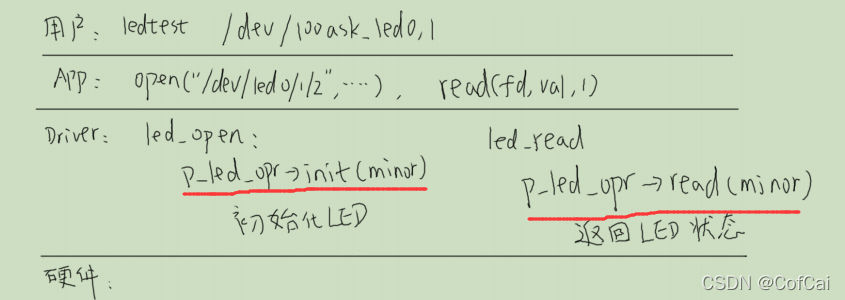

对于开发板上的led灯，可以抽象出一个led_opr结构体，其中包括对led的初始化和配置函数，并且将led_opr结构体提供给上层。

struct led_operations {
	int num;
	int (*init) (int which); /* 初始化LED, which-哪个LED */
	int (*ctl) (int which, char status); /* 控制LED, which-哪个LED, status:1-亮,0-灭 */
};

struct led_operations *get_board_led_opr(void);

主要有3个c文件，app.c， driver.c， led_opr.c。调用关系为： app.c调用相关函数，进入到driver.c驱动程序中，而在驱动程序中的open函数中调用led_opr.c提供的led_opr结构体中的init成员初始化led灯，在驱动程序中的write函数中调用led_opr.c提供的led_opr结构体中的ctrl成员控制led灯。

以后只需改变led_opr结构体中相应函数即可，不必理会driver.c文件。

面向对象更进一步

上面说了，如果led变了，那么就需要改变led_opr结构体中相应函数的具体实现。但是对于某些开发板来说，虽然它们板上的led所用的GPIO管脚不一样，但是用的芯片是一样的，而对于同一款芯片来说，GPIO的操作都是一样的。

所以我们可以把开发板和芯片分离，即针对某一款芯片编写一个c文件来初始化GPIO；对于开发板编写一个c文件来实现控制哪一个led（GPIO），即在这一个文件中说明led用的是哪一个GPIO资源。

主要有4个文件，app.c， driver.c， led_resource.c， chip_gpio.c。调用关系为：app.c调用相关函数，进入到driver.c驱动程序中，而在驱动程序中的open函数中调用chip_gpio.c提供的init函数（同上面的led_opr），在init函数中初始化相应的led管脚，具体是哪一个管脚呢？由led_resource.c指定。也可一这么说，在init函数中调用led_resource.c提供的led_pin；在驱动程序中的write函数中调用chip_gpio.c提供的ctrl函数（同上面的led_opr）操作相应的led管脚（led对应的gpio已经由init函数获得）。

更进一步/总线驱动

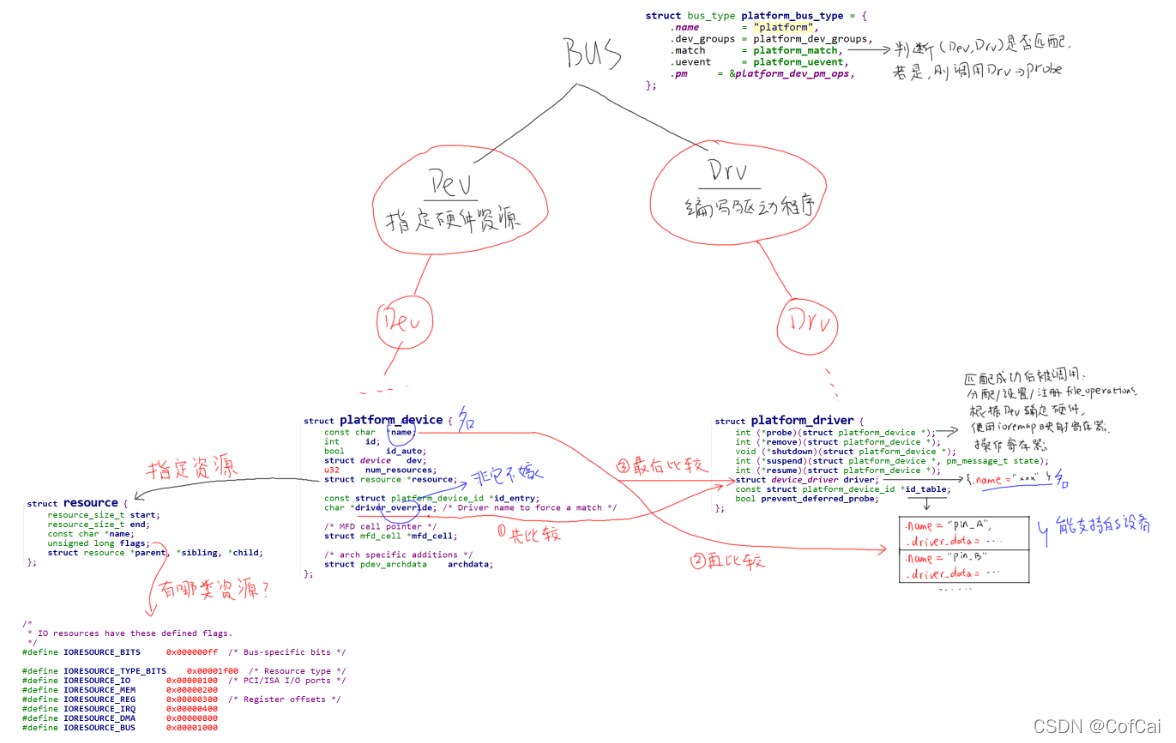

前面一直在说对led的操作，那么对于其它的呢？比如蜂鸣器、spi等。那么Linux内核抽象出了platform_device和platform_driver，一个定义资源，一个实现操作。

更具体的图：

和上面比，其实platform_device=led_resource.c，platform_driver=chip_gpio.c。

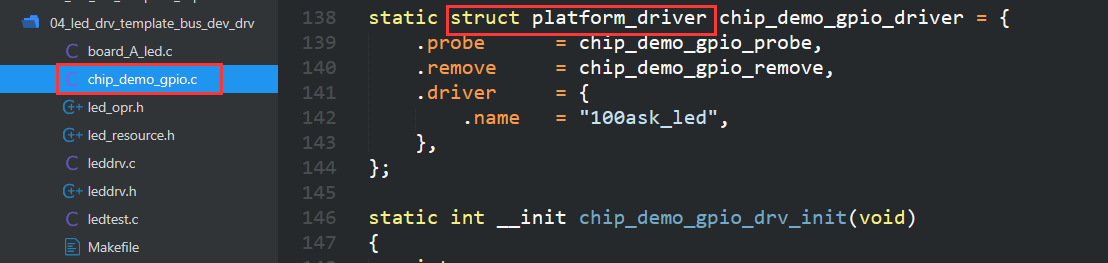

chip_demo_gpio.c（chip_gpio.c）相当于最开始的中根据platform_device指定的资源进行初始化和操作，该文件中有platform_driver结构体，其中有probe成员。

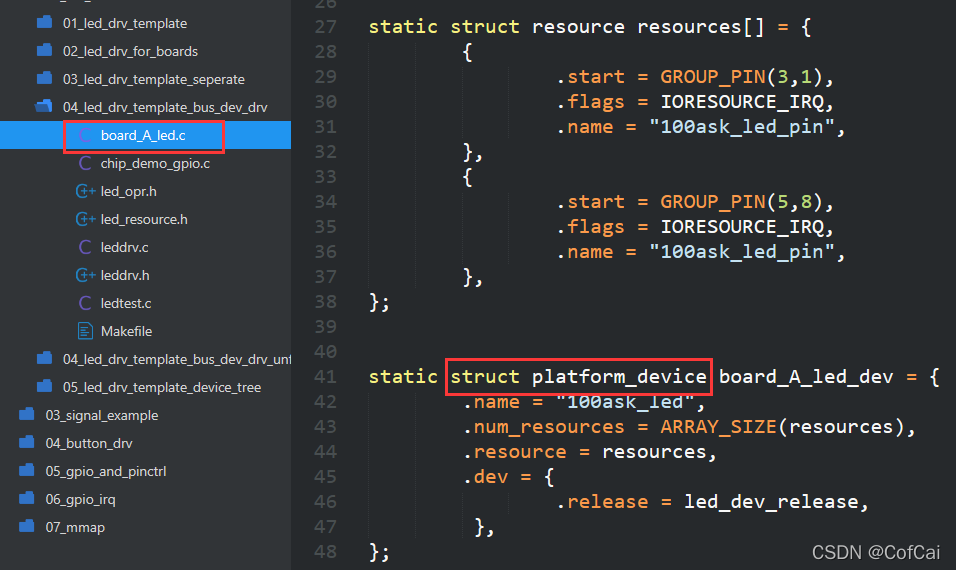

board_A_led.c（相当于最开始的led_resource.c）中根据platform_device指定需要操作对象，上图中的resource成员指定了2个gpio管脚。

文件有点多，说明一下它们之间的关系：

platform_device这个文件加载时，platform_driver结构体中的probe成员会自动执行（如果两者匹配成功的话），并且platform_device作为probe的参数，所以就可以在probe中获得platform_device指定的pin管脚资源。而platform_driver这个文件是操作物理寄存器的，所以它加载到内核时，首先把自己操作物理寄存器的init和ctrl方法告诉（写一个函数返回封装的led_opr）给它的上层驱动程序leddrv.c，而又由于platform_driver已经获得了具体的资源，所以init和ctrl都有了具体的操作对象。

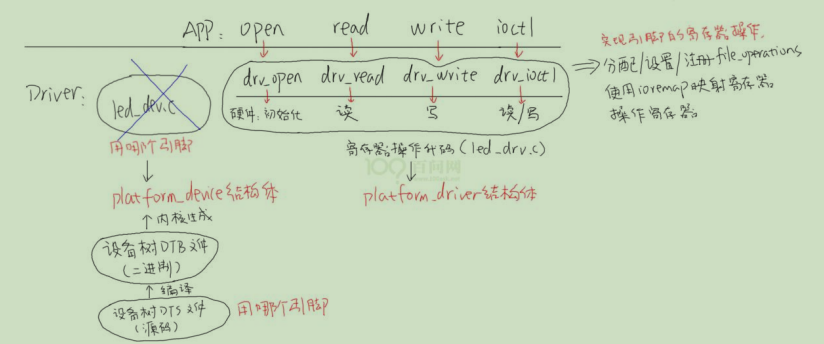

设备树的引入

设备树的引入是为了解决platform_device的，因为每个设备都要写一个.c文件，这样的话会让Linux源码中充满着垃圾（.c文件），所以现在就用设备树代替.c文件中的platform_device。

即用设备树来描述开发板的情况，设备树中的每个结点都会被Linux内核解析成一个device_node结构体，然后某些device_node结构体会被解析成platform_device。

最终总结

应用+驱动

在应用中使用相应的函数，在驱动中实现相应的函数。并且在相应的函数中（如open、write等）直接操作物理寄存器。

所含文件：app.c、driver.c

特点：如果更换led灯的话，driver.c要重写。

应用+驱动框架+led_opr

在驱动相应的函数中不去操作物理寄存器，而是使用下层提供的led_opr结构体，其中包含init和write等成员，在下层中实现init、write等函数（操作寄存器）。

所含文件：app.c、driver.c、led_opr.c

特点：led灯更换后只需修改led_opr.c文件。

应用+驱动框架+led_resource+chip_gpio

正如上面所说，led灯更换后，led_opr需要修改。所以我们可以继续封装，led_resource.c中指明用到了那些设备/资源，chip_gpio.c中是对某款芯片所有的gpio的操作。这样我们在led_resource中指明所用的设备（led），在driver.c相应的函数中（open、write等）从led_resource中获取指定管脚，然后再调用chip_gpio提供的一些函数（如init、ctrl等）来操作指定管脚。

所含文件：app.c、driver.c、led_resource.c、chip_gpio.c

特点：led更换后只需修改led_resource.c文件。即led_resource指明led灯的管脚，chip_gpio实现某款芯片所有gpio的操作（init和ctrl），driver.c根据led_resource指明的引脚告诉chip_gpio操作那个引脚。

应用+驱动框架+platform_device+platform_driver

和上面一个一样的，只不过采用Linux内核提供的总线驱动框架来编写驱动程序。platform_device声明设备/led所用的资源，platform_driver实现对platform_device声明的设备进行操作(platform_driver可以写入到驱动框架中去)。

所含文件：app.c、driver.c、led_resource.c(platform_device)、chip_gpio.c(platform_driver)

应用+驱动框架+设备树+platform_driver

和上面一样，只不过platform_device写入到设备树中去了（前面说过，设备树中的结点会被内核解析成device_node，某些device_node被解析成platform_device）。然后platform_driver可以和驱动框架写一块。最终的文件只含：

所含文件：app.c、driver.c(platform_driver)、设备树.dts
