[嵌入式]简单实现基于 STM32F407+ESP8266+RFID 的物联网项目

BusChargeSystem-IOT

项目介绍

基于 STM32F407+ESP8266+RFID 的模拟公交车刷卡收费系统(物联网版)
非物联网版本另一篇博客：https://blog.csdn.net/DaXiongRen/article/details/123597513

做这个小小的项目过程中参考了很多正点原子的资料，很多东西都是刚开始学习，所以只会以最简单的方式实现一个简单的物联网项目。

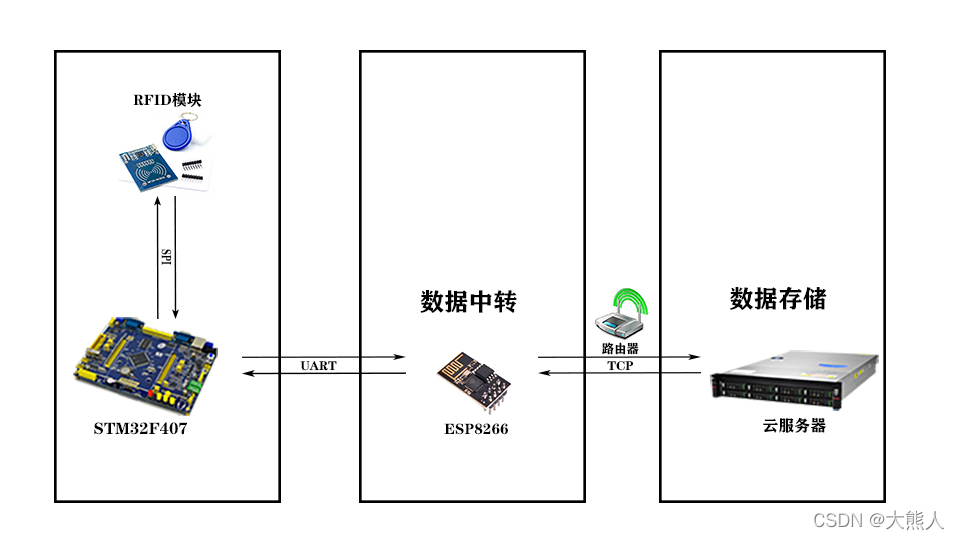

项目示意图：

开源仓库地址：
github：https://github.com/DaXiongRen/BusChargeSystem-IOT
gitee：https://gitee.com/DxrHelloWorld/BusChargeSystem-IOT

1. 功能列表

2. 技术栈

2.1 环境

2.2 硬件端

• STM32F407
• ESP8266
• RFID 模块

2.3 服务端

• Java
• Mysql
• JDBC

3. 项目开发

3.1 项目代码文件结构简介

- BusChargeSystem-IOT
  - BusChargeSystem   STM32F407代码
  - BusChargeSystemService   服务端代码
  - esp8266   ESP8266代码
  - sql   mysql数据库脚本

3.2 硬件端开发

3.2.1 开发说明

• .\BusChargeSystem\为 STM32F407 开发板的代码，请使用 Keil uVision5 集成开发工具打开\USER\BusChargeSystem.uvprojx 文件
• .\esp8266\为 esp8266 开发板的代码，请使用 Arduino 开发工具打开

3.2.2 硬件接线方式

TFT LCD 液晶屏模块 — STM32F407开发板上固定位置插入

3.3 服务端开发

3.3.1 开发说明

• .\sql\为数据库脚本，安装 mysql，导入 bus_charge_system.sql 脚本
• 数据库名称为：bus_charge_system
• 默认账号：BCSAdmin 密码：123456
• .\BusChargeSystem\为服务端代码，请使用 IntelliJ IDEA 打开此文件夹
• 启动服务端程序，默认端口为 8888

3.3.2 数据库表

表名：user_tb

4. 项目部署

4.1 硬件端部署

STM32F407:

• 使用 Keil uVision5 集成开发工具打开.\BusChargeSystem\USER\目录下的 BusChargeSystem.uvprojx 文件并编译
• 编译后会在.\BusChargeSystem\OBJ\目录下生成 BusChargeSystem.hex 文件，通过 FlyMcu 工具将此文件下载到开发板上 或 使用 DAP 仿真器

ESP8266:

• 用 Arduino 开发工具打开.\esp8266\目录下的 esp8266.ino 文件并将程序下载到开发板上

4.2 服务端部署

• 在数据库管理软件中导入./sql/目录下的 bus_charge_system.sql 脚本

• 将.\BusChargeSystemService 目录下的 Java 程序打包成 Jar 包并上传到云服务器

• 在云服务器上将 8888 端口加入安全组

• 在终端执行 Jar 包，命令如下：

  java -jar BusChargeSystemService.jar


5. 参考资料

硬件资料

正点原子@ALIENTEK
