[嵌入式]基于STM32的小说阅读器

基于STM32的小说阅读器

1.硬件平台

  • CPU：STM32F103ZE
  • 屏幕：3.5寸TFTLCD屏
  • 触控：电阻式触摸屏xpt2046
  • SD卡

2.实现功能

??1.SD卡设备检测，文件系统移植，用户存储小说和字库文件；
??2.字库信息加载检测，自动完成字库信息加载与更新。本次采用GBK字库，字体大小有16*16、24*24、32*32三个字库；
??3.触摸屏校准，上电检测触摸屏校准信息；手动进入触摸屏校准模式
??4.小说文件索引，小说文本切换；
??5.小说翻页，字体大小选择，颜色选择，返回主目录；

3.示例效果

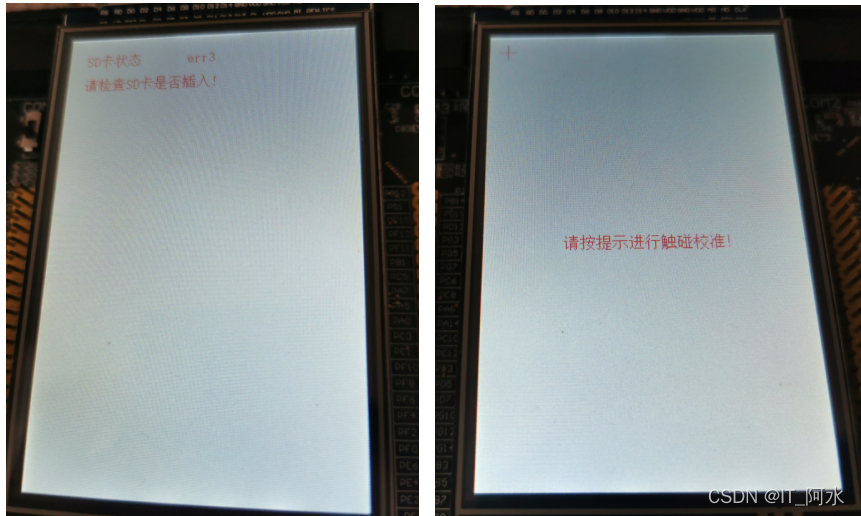

?SD卡检测和触摸屏校准
在这里插入图片描述

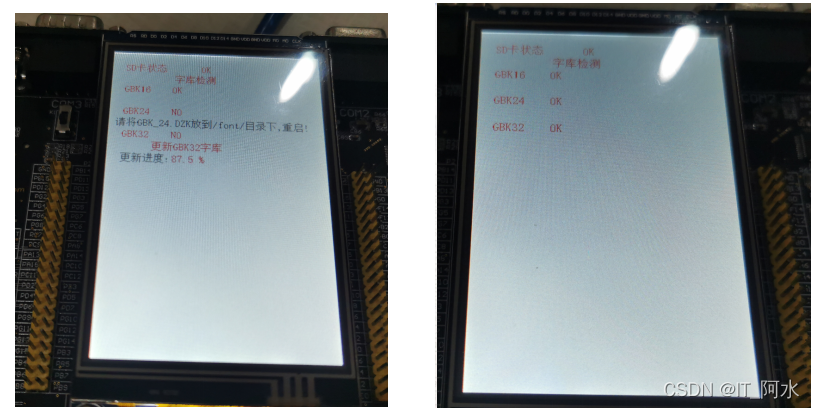

?字库检测与更新
在这里插入图片描述
?目录和小说显示界面
在这里插入图片描述

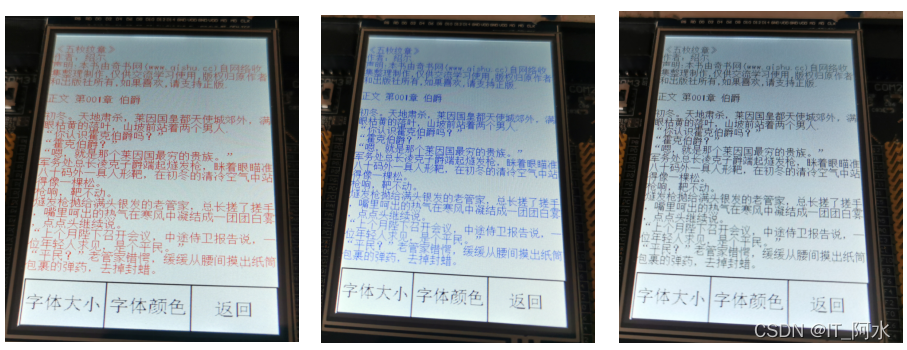

?颜色切换
在这里插入图片描述
?字体选择
在这里插入图片描述

4.软件设计

?1.SD卡字库更新加载

/***********************SD卡字库更新***********************/
u8 SDcard_DownFont(const TCHAR* path,u32 addr,u16 font_size)
{
  FIL fp;
  u8 res;
  UINT br;
  u32 size;
  u32 cnt=0;
	u16 y=0;
	float load=0,load2=0;
  u8 buff[1024];
	char buff2[20];
  /*1.读取文件大小*/
  FILINFO file_info;
  f_stat(path,&file_info);
  size=file_info.fsize;
  if(size==0)return 1;
  //printf("文件大小:%u byte\r\n",size);
  /*2.打开文件*/
  res=f_open(&fp,path,FA_READ);
  if(res)
  {
   // printf("文件打开失败res=%d\r\n",res);
    return 2;
  }
	W25Q64_WriteData(addr-10,(u8 *)"        ",9);//清除标志位
	if(font_size==16)y=100;
	else if(font_size==24)y=140;
	else if(font_size==32)y=180;
	LCD_Display_Str2(20,y,16,(u8 *)"更新进度:",BLACK,WHITE);
	LCD_Refresh();
  while(1)
  {
    f_read(&fp,buff,1024,&br);
    W25Q64_WriteData(addr+cnt,buff,br);
    cnt+=br;
		load=(cnt*1.0/size)*100;
		if(load!=load2)
		{
			load2=load;
			LCD_Display_Str2(30+strlen("更新进度")/2*16,y,16,(u8 *)"        ",WHITE,WHITE);
			snprintf(buff2,sizeof(buff2),"%.1f %%",load2);
			LCD_Display_Str2(30+strlen("更新进度")/2*16,y,16,(u8 *)buff2,RED,WHITE);
			LCD_Refresh();
		}
    //printf("更新进度:%d\r\n",cnt);
    if(br!=1024)break;
  }
	/*写入标志位*/
	if(font_size==16)
	{
		strcpy((char *)buff,"GBK16_OK");
	}
	else if(font_size==24)
	{
		strcpy((char *)buff,"GBK24_OK");
	}
	else if(font_size==32)
	{
		strcpy((char *)buff,"GBK32_OK");
	}
	W25Q64_WriteData(addr-10,buff,9);//GBK16_OK
  f_close(&fp);//关闭文件
	return 0;
}

?2.获取小说文件信息

/*SD卡操作函数*/
typedef struct FILE_info
{
	char file_name[100];
	u32 file_size;
	u16 y;/*在屏幕位置*/
	struct FILE_info *next;
	struct FILE_info *pre;
}FILE_INFO;
FILE_INFO *story_head=NULL;
/*创建链表*/
FILE_INFO *List_CreateHead(FILE_INFO *head)
{
	if(head!=NULL)return head;
	head=malloc(sizeof(FILE_INFO));
	head->next=NULL;
	head->pre=NULL;
	return head;
}
/*添加节点*/
FILE_INFO *List_AddNode(FILE_INFO *head)
{
	if(head==NULL)return NULL;//链表头不存在
	FILE_INFO *phead=head;
	while(phead->next!=NULL)
	{
		phead=phead->next;
	}
	FILE_INFO *new_node=malloc(sizeof(FILE_INFO));
	new_node->pre=phead;
	phead->next=new_node;
	new_node->next=NULL;
	return new_node;
}
/*遍历节点*/
void List_PrintNode(FILE_INFO *head)
{
	u16 x=20,y=50;
	LCD_Display_Str2(LCD_WIDTH/2-24,10,16,(u8 *)"书 架",BLACK,WHITE);
	if(head==NULL)return ;//链表头不存在
	FILE_INFO *phead=head;
	while(phead->next!=NULL)
	{
		phead=phead->next;
		phead->y=y;
		LCD_Display_Str2(x,phead->y,16,(u8 *)phead->file_name,DARKBLUE,WHITE);//显示字符串
		y+=35;
		//printf("%s,%d\r\n",phead->file_name,phead->file_size);
	}
	LCD_Refresh();
}
u16 List_CheckNode(FILE_INFO *head,u16 y,u8 *file_name)
{
	if(head==NULL)return 0;//链表头不存在
	FILE_INFO *phead=head;
	while(phead->next!=NULL)
	{
		phead=phead->next;
		if(y<=phead->y+26 && y>=phead->y-5)
		{
			strcpy((char *)file_name,phead->file_name);
			return phead->y;
		}
	}
	return 0;//未找到
}
/*************************************目录遍历(读取小说文件信息)************************/
u8 FATFS_printDir(const TCHAR* path)
{
  DIR dp;
  u8 res;
	u8 stat=0;
	story_head=List_CreateHead(story_head);//创建链表头
  res=f_opendir(&dp,path);
  FILINFO file_info;
  if(res)
  {
    printf("打开目录失败res=%d\r\n",res);
		free(story_head);//释放链表头
    return 1;
  }
	FILE_INFO *temp=NULL;
  while(1)
  {
    res=f_readdir(&dp,&file_info);
    if(res!=FR_OK || file_info.fname[0]==0)break;
		if(strstr(file_info.fname,".txt"))
		{
			temp=List_AddNode(story_head);
			if(temp==NULL)
			{
				stat=2;//动态分配空间失败
				goto AA;
			}
			//printf("文件名:%s,",file_info.fname);
			strcpy(temp->file_name,file_info.fname);//文件名
			if(file_info.fattrib == AM_ARC)//普通文件
			{
				temp->file_size=file_info.fsize;//文件大小
				//printf("文件大小:%u byte\r\n",file_info.fsize);
			}
		}
  }
AA:
	f_closedir(&dp);//关闭目录
	List_PrintNode(story_head);
	return stat;
}

?3.读取小说内容，翻页，字体选择、颜色切换

/*打开小说*/
u8 buff_read[4098];
const u16 font_corlour[]={BLACK,BLUE,RED,LIGHTGREEN};
void FATFS_ReadFile(const char *file_name)
{
	FIL fp;//文件指针
	u8 res=0;
	UINT br;
	u32 font_buff[20];//保存每页字节数据
	u16 font_cnt=0;
	u16 font_len=0;
	u16 font_size=16;//字体大小
	u16 x=0,y=20;
	u8 corlour=0;
	char name[100];
	snprintf(name,sizeof(name),"0:/Text/%s",file_name);
	res=f_open(&fp,name,FA_READ);//打开文件
	if(res)
	{
		printf("文件打开失败res=%d\r\n",res);
		return ;
	}
	u8 *p;
	u16 x1,y1;
	u8 stat=0;
	while(1)
	{
		if(stat)
		{
			buff_read[0]=stat;
			stat=0;
			res=f_read(&fp,&buff_read[1],4095,&br);
			br++;
			buff_read[br]='\0';
		}
		else
		{
			res=f_read(&fp,buff_read,4096,&br);
			buff_read[br]='\0';
		}
		p=buff_read;
		while(*p)
		{
			font_len=LCD_Display_Str(x,y,font_size,p,font_corlour[corlour]);//显示字符串
			LCD_Refresh();
			while(1)
			{
				res=XPT2046_ReadXY();//触摸屏检测
				if(res)
				{
					x1=xpt2046_info.x;
					y1=xpt2046_info.y;
					while(T_PEN==0){}//等待松开
					//printf("x1=%d,y1=%d\r\n",x1,y1);
					if((x1>=212 && x1<=320) && (y1>=416 && y1<=480))//返回
					{
						LcdFill(0,0,320,480,WHITE);
						List_PrintNode(story_head);
						return ;
					}
					else if((x1>=106 && x1<=210) && (y1>=416 && y1<=480))//字体颜色
					{
						corlour++;
						if(corlour>=4)corlour=0;
						LcdFill(0,0,320,410,WHITE);
						break;
					}
					else if((x1>=1 && x1<=105) && (y1>=416 && y1<=480))//字体大小调节
					{
						if(font_size==16)font_size=24;
						else if(font_size==24)font_size=32;
						else if(font_size==32)font_size=16;
						LcdFill(0,0,320,410,WHITE);
						break;
					}
					else if(x1>160 && y1<=380)
					{
						p+=font_len&0x7fff;
						if(*p!='\0')
						{
							font_buff[font_cnt++]=font_len&0x7fff;
							LcdFill(0,0,320,410,WHITE);
							break;
						}
						else
						{
							if(font_len&0x8000)
							{
								stat=*(p-1);
							}
							LcdFill(0,0,320,410,WHITE);
							break;
						}
					}
					else if(x1<160 && y1<=380)
					{
						if(p!=buff_read && font_cnt>0)
						{
							font_cnt--;
							p-=font_buff[font_cnt];
							LcdFill(0,0,320,410,WHITE);
							break;
						}
					}
				}
			}
		}

		font_cnt=0;
		memset(buff_read,0,sizeof(buff_read));
		if(br!=4096)break;
	}
}

?4.主函数main.c，硬件初始化，触摸屏校准，字体检测与更新，主界面显示

#include "stm32f10x.h"
#include "beep.h"
#include "led.h"
#include "key.h"
#include "delay.h"
#include "usart.h"
#include "w25q64.h"
#include "at24c08.h"
#include "timer.h"
#include <string.h>
#include "xpt2046.h"
#include "nt35310.h"
#include "sram.h"
#include <stdlib.h>
#include "ff.h"//文件系统头文件
#include "sdcard.h"
u8 SDcard_DownFont(const TCHAR* path,u32 addr,u16 font_size);//字库更新
u8 FATFS_printDir(const TCHAR* path);//遍历目录
u16 List_CheckNode(FILE_INFO *head,u16 y,u8 *file_name);//查找文件
void FATFS_ReadFile(const char *file_name);//读文件
FATFS fs;
int main()
{
	u16 y=0;
	char buff[30];
  u8 res=0;
  Beep_Init();
  Led_Init();
  Key_Init();
  Usartx_Init(USART1,115200,72);
  printf("串口初始化完成\r\n");
  W25Q64_Init();
  IIC_Init();
  LCD_Init();
  Sram_Init();
  XPT2046_Init();//初始化
	Touch_Calibration();
AA:
	LCD_Clear(WHITE);//清屏函数
	LCD_Refresh();
	LCD_Display_Str2(20,20,16,(u8 *)"SD卡状态",RED,WHITE);
  res=f_mount(&fs,"0:",1);//磁盘挂载
  if(res)
	{
		printf("SD卡挂载失败ERR=%d\r\n",res);
		snprintf(buff,sizeof(buff),"err%d",res);
		LCD_Display_Str2(20+strlen("SD卡状态")*12+20,20,16,(u8 *)buff,RED,WHITE);
		LCD_Display_Str2(20,50,16,(u8 *)"请检查SD卡是否插入!",RED,WHITE);
		LCD_Refresh();
		Delay_Ms(500);
		goto AA;
	}
	else LCD_Display_Str2(20+strlen("SD卡状态")*12+20,20,16,(u8 *)"OK",RED,WHITE);
	/*字库检测*/
	LCD_Display_Str2(LCD_WIDTH/2-strlen("字库检测")/2*16,40,16,(u8 *)"字库检测",RED,WHITE);
	LCD_Refresh();

GBK_16:
	W25Q64_ReadData(GBK_16_ADDR-10,(u8*)buff,9);//GBK16_OK
	if(strstr(buff,"GBK16_OK"))
	{
		LCD_Display_Str2(20,60,16,(u8 *)"GBK16    OK",RED,WHITE);
		LCD_Refresh();
	}
	else
	{
		LCD_Display_Str2(20,60,16,(u8 *)"GBK16    NO",RED,WHITE);
		LCD_Display_Str2(LCD_WIDTH/2-strlen("更新GBK16字库")/2*16,80,16,(u8 *)"更新GBK16字库",RED,WHITE);
		LCD_Refresh();
		if(SDcard_DownFont("0:/font/GBK_16.DZK",GBK_16_ADDR,16))//字库更新
		{
			LCD_Display_Str2(LCD_WIDTH/2-strlen("                 ")/2*16,80,16,(u8 *)"                 ",WHITE,WHITE);
			LCD_Display_Str2(10,80,16,(u8 *)"请将GBK_16.DZK放到/font/目录下,重启!",BLACK,WHITE);
			LCD_Refresh();
		}
		else
		{
			LCD_Display_Str2(LCD_WIDTH/2-strlen("                 ")/2*16,80,16,(u8 *)"                 ",WHITE,WHITE);
			LCD_Display_Str2(20,100,16,(u8 *)"                   ",WHITE,WHITE);
			LCD_Refresh();
			goto GBK_16;
		}
	}
	/*GBK24_OK*/
GBK_24:
	W25Q64_ReadData(GBK_24_ADDR-10,(u8*)buff,9);
	if(strstr(buff,"GBK24_OK"))
	{
		LCD_Display_Str2(20,100,16,(u8 *)"GBK24    OK",RED,WHITE);
		LCD_Refresh();
	}
	else
	{
		LCD_Display_Str2(20,100,16,(u8 *)"GBK24    NO",RED,WHITE);
		LCD_Display_Str2(LCD_WIDTH/2-strlen("更新GBK24字库")/2*16,120,16,(u8 *)"更新GBK24字库",RED,WHITE);
		LCD_Refresh();
		if(SDcard_DownFont("0:/font/GBK_24.DZK",GBK_24_ADDR,24))//字库更新
		{
			LCD_Display_Str2(LCD_WIDTH/2-strlen("                 ")/2*16,120,16,(u8 *)"                 ",WHITE,WHITE);
			LCD_Display_Str2(10,120,16,(u8 *)"请将GBK_24.DZK放到/font/目录下,重启!",BLACK,WHITE);
			LCD_Refresh();
		}
		else
		{
			LCD_Display_Str2(LCD_WIDTH/2-strlen("                 ")/2*16,120,16,(u8 *)"                 ",WHITE,WHITE);
			LCD_Display_Str2(20,140,16,(u8 *)"                   ",WHITE,WHITE);
			LCD_Refresh();
			goto GBK_24;
		}
	}
	/*GBK32_OK*/
GBK_32:
	W25Q64_ReadData(GBK_32_ADDR-10,(u8*)buff,9);
	if(strstr(buff,"GBK32_OK"))
	{
		LCD_Display_Str2(20,140,16,(u8 *)"GBK32    OK",RED,WHITE);
		LCD_Refresh();
	}
	else
	{
		LCD_Display_Str2(20,140,16,(u8 *)"GBK32    NO",RED,WHITE);
		LCD_Refresh();
		LCD_Display_Str2(LCD_WIDTH/2-strlen("更新GBK32字库")/2*16,160,16,(u8 *)"更新GBK32字库",RED,WHITE);
		LCD_Refresh();
		if(SDcard_DownFont("0:/font/GBK_32.DZK",GBK_32_ADDR,32))//字库更新
		{
			LCD_Display_Str2(LCD_WIDTH/2-strlen("                 ")/2*16,160,16,(u8 *)"                 ",WHITE,WHITE);
			LCD_Display_Str2(10,160,16,(u8 *)"请将GBK_32.DZK放到/font/目录下,重启!",BLACK,WHITE);
			LCD_Refresh();
		}
		else
		{
			LCD_Display_Str2(LCD_WIDTH/2-strlen("                 ")/2*16,160,16,(u8 *)"                 ",WHITE,WHITE);
			LCD_Display_Str2(20,180,16,(u8 *)"                   ",WHITE,WHITE);
			LCD_Refresh();
			goto GBK_32;
		}
	}
	Delay_Ms(1000);
	Delay_Ms(1000);
	Delay_Ms(1000);
	LCD_Clear(WHITE);//清屏函数
	LCD_Refresh();
	FATFS_printDir("0:/Text/");
  while(1)
  {
		res=XPT2046_ReadXY();
		if(res)
		{
			//printf("x,y=%d,%d\r\n",xpt2046_info.x,xpt2046_info.y);
			y=List_CheckNode(story_head,xpt2046_info.y,(u8 *)buff);
			if(y)
			{
				LcdFill(0,y-8,320,y+24,LIGHTGREEN);
				LCD_Display_Str2(20,y,16,(u8 *)buff,DARKBLUE,LIGHTGREEN);//显示字符串
				LCD_Refresh();
				while(T_PEN==0){}//等待松开
				LcdFill(0,0,320,480,WHITE);
				OLED_DrawRectangle(1, 415, 319,479,BLACK);//绘制矩形
				OLED_DrawRectangle(2, 416, 318,478,BLACK);//绘制矩形
				LCD_DrawLine(105, 415, 105, 479,BLACK);
				LCD_DrawLine(106, 415, 106, 479,BLACK);
				LCD_DrawLine(211, 415, 211, 479,BLACK);
				LCD_DrawLine(212, 415, 212, 479,BLACK);
				LCD_Display_Str2(5,415+20,24,(u8 *)"字体大小",BLACK,WHITE);//显示字符串
				LCD_Display_Str2(106+5,415+20,24,(u8 *)"字体颜色",BLACK,WHITE);//显示字符串
				LCD_Display_Str2(212+29,415+20,24,(u8 *)"返回",BLACK,WHITE);//显示字符串
				LCD_Refresh();
				FATFS_ReadFile(buff);
			}
		}
  }
}

5.完整示例

https://download.csdn.net/download/weixin_44453694/84997777
  嵌入式 最新文章
基于高精度单片机开发红外测温仪方案
89C51单片机与DAC0832
基于51单片机宠物自动投料喂食器控制系统仿
《痞子衡嵌入式半月刊》 第 68 期
多思计组实验实验七 简单模型机实验
CSC7720
启明智显分享| ESP32学习笔记参考--PWM(脉冲
STM32初探
STM32 总结
【STM32】CubeMX例程四---定时器中断（附工
上一篇文章      下一篇文章      查看所有文章
加:2022-03-21 21:07:25  更:2022-03-21 21:09:25

开发: C++知识库 Java知识库 JavaScript Python PHP知识库 人工智能 区块链 大数据 移动开发 嵌入式 开发工具 数据结构与算法 开发测试 游戏开发 网络协议 系统运维
教程: HTML教程 CSS教程 JavaScript教程 Go语言教程 JQuery教程 VUE教程 VUE3教程 Bootstrap教程 SQL数据库教程 C语言教程 C++教程 Java教程 Python教程 Python3教程 C#教程
数码: 电脑 笔记本 显卡 显示器 固态硬盘 硬盘 耳机 手机 iphone vivo oppo 小米 华为 单反 装机 图拉丁

360图书馆 购物 三丰科技 阅读网 日历 万年历 2024年11日历 -2024/11/26 6:33:12-

图片自动播放器
↓图片自动播放器↓ 		TxT小说阅读器
↓语音阅读,小说下载,古典文学↓ 		一键清除垃圾
↓轻轻一点,清除系统垃圾↓ 		图片批量下载器
↓批量下载图片,美女图库↓
  网站联系: qq:121756557 email:121756557@qq.com  IT数码
