[嵌入式]STM32H7PVD电源实验

STM32H7PVD电源中断实验

STM32PVD服务是针对STM32电源突然断电的情况下使用的功能
目的是为了在stm32供电不足的情况下可以保存重要的程序

实验现象

通过断电插拔usb接线来模拟断电的过程，
来触发PVD中断服务函数（将数据写入到后背寄存器2中），
然后在次上电，用串口打印出写入的数据

前两行数据为下载后程序复位后，后背寄存器给出的数据，
后两行数位为断电后中断服务函数给的写入的数据，

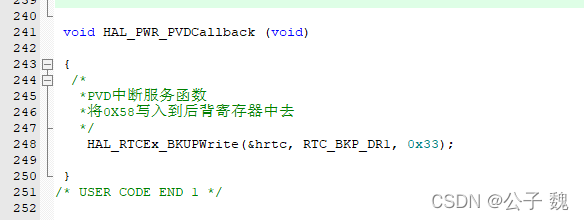

 void HAL_PWR_PVDCallback (void)

 {
	/*
	 *PVD中断服务函数
	 *将0X58写入到后背寄存器中去
	 */
		HAL_RTCEx_BKUPWrite(&hrtc, RTC_BKP_DR1, 0x33);

 }
void HAL_MspInit(void)
{

  PWR_PVDTypeDef sConfigPVD = {0};

  __HAL_RCC_SYSCFG_CLK_ENABLE();
   HAL_NVIC_SetPriority(PVD_AVD_IRQn, 1, 0);
  HAL_NVIC_EnableIRQ(PVD_AVD_IRQn);
  sConfigPVD.PVDLevel = PWR_PVDLEVEL_0;
  sConfigPVD.Mode = PWR_PVD_MODE_IT_RISING_FALLING;
  HAL_PWR_ConfigPVD(&sConfigPVD);

  HAL_PWR_EnablePVD();
}
/*************************main**********************************/
  printf("STM32PVD测试\r\n");
  printf("数字：%X\r\n",HAL_RTCEx_BKUPRead(&hrtc, RTC_BKP_DR1));
/*************************main**********************************/
