一、简介

1、AT24C02是一个存储容量为2K bit 的E2PROM

? ? ? ? ? ? ? ?

2、SDA(串行数据线)和SCL(串行时钟线)

????????SCL:上升沿向设备写入数据，下降沿设备向主机发送数据

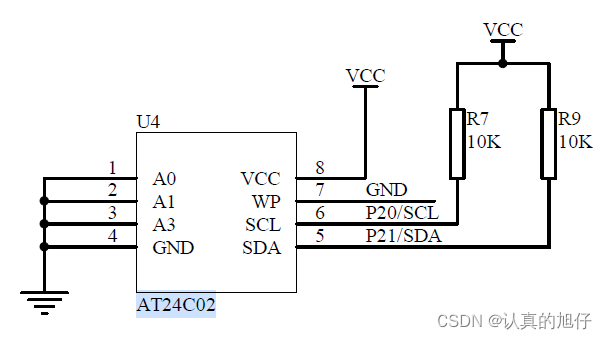

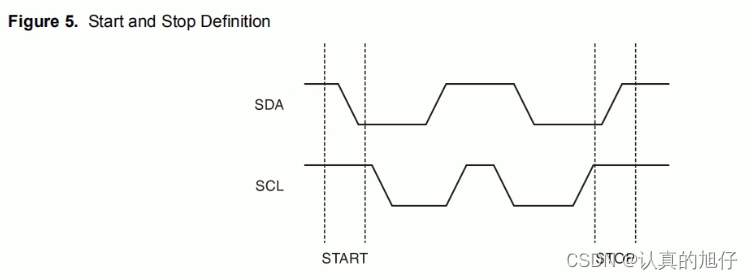

????????SDA:双向传输，SCL为高时，若SDA数据改变，则视为起始信号或停止信号（如下图）

• ? ? ? ? ? ? ? ? ??

????????在总线空闲状态时，这两根线一般被上面所接的上拉电阻拉高，保持着高电平。

二、应用

在iic.c文件中手写“读函数”和“写函数”

void IIC_Write_EEPROM(unsigned char addr,unsigned char dat)
{
	unsigned char i=0;
	IIC_Start();
	IIC_SendByte(0xA0);		//发送“写”信号，让EEPROM准备
	IIC_WaitAck();
	IIC_SendByte(addr);		//2K  256byte  地址范围是0-2^8   即0x00-0xff
	IIC_WaitAck();
	IIC_SendByte(dat);
	IIC_WaitAck();
	IIC_Stop();
}

unsigned char IIC_Read_EEPROM(unsigned char addr)
{
	unsigned char dat;

	IIC_Start();
	IIC_SendByte(0xA0);		//写数据
	IIC_WaitAck();
	IIC_SendByte(addr);
	IIC_WaitAck();

	IIC_Start();
	IIC_SendByte(0xA1);		//发送“读”信号
	IIC_WaitAck();
	dat = IIC_RecByte();
  //IIC_SendAck(0);			//MCU给器件发送是否应答，0应答 1非应答  可省略不写
	IIC_Stop();

	return dat;
}

NOTES:

1、若需马上读取数据，则最好先延时1ms左右

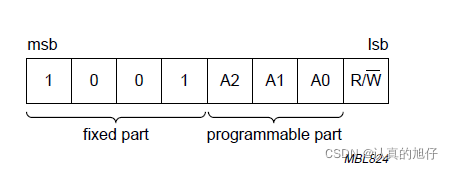

2、关于Address byte

• 1、前四位是厂家规定的，不可更改
• 2、A2 A1 A0是可以自己定义的器件地址，蓝桥杯开发板中全部接地即代表全部为0
• 3、R/W是读/写位????

▲文中不足之处请大家指正
