[嵌入式]i2c驱动（只读取ACK，不作判断）

1. 代码

#include "eeprom.h"
#define SCL_H GPIO_BOP(GPIOB) = GPIO_PIN_1
#define SCL_L GPIO_BC(GPIOB) = GPIO_PIN_1
#define SDA_H GPIO_BOP(GPIOB) = GPIO_PIN_2
#define SDA_L GPIO_BC(GPIOB) = GPIO_PIN_2
#define SDA_OUT   //根据实际芯片定义
#define SDA_IN    //根据实际芯片定义
#define GetSDA()  gpio_input_bit_get(GPIOB,GPIO_PIN_2)

#define twr_delay()   //根据实际芯片定义  15ms
#define delay()       delay_10us(1)
#define WDTFeed()     //根据实际芯片定义

void delay_10us(uint32_t n)
{
  uint32_t t;

  while(n--)
  {
    t = 180;      //180: @72MHz  GD32F310  10.3us
    while(t--)
    {
    }
  }
}

//初始化
void I2C_Init(void)
{
  //初始化时钟、管脚
}

/********************************************
SCL在高电平期间，SDA在下降沿时开始起动。
（注意：SDA由高变低之前持续的时间需>4.7us）
********************************************/
void i2cStart(void)
{
	SDA_H;
	delay();
	SCL_H;
	delay();
	SDA_L;
	delay();
	SCL_L;
	delay();
}

/********************************************
SCL在高电平期间，SDA一个上升沿结束通信。
（注意：SDA由低变高之前持续的时间需>4.7us）
********************************************/
void i2cStop(void)
{
	SDA_L;
	delay();
	SCL_H;
	delay();
	SDA_H;
	delay();
}

//应答信号
//返回：>0失败，0成功
uint8_t i2cAck(void)
{
	uint8_t i;

	i = 0;
  	SDA_H;              //拉高SDA
	SDA_IN;		          //把SDA数据线释放
	delay();	          //等待从机拉低SDA
	SCL_H;
	delay();
	while(GetSDA() == 1)
	{
		i ++;
	    if(i > 30)
	    {
	      i2cStop();      //执行该语句前，SCL为高
	      return 1;       //ACK出错
	    }
	}
	SCL_L;
	delay();
	SDA_OUT;
  	SDA_L;
	delay();
  	return 0;           //成功
}

//非应答信号
void i2cNack(void)
{
	SDA_H;
	delay();
	SCL_H;
	delay();
	SCL_L;
	delay();
	SDA_L;
	delay();
}

//写一个字节到i2c总线
void write_byte(uint8_t date)
{
	uint8_t i;

	SCL_L;
	delay();
	for(i=0;i<8;i++)
	{
		if(date&0x80)
		{
			SDA_H;
		}
		else
		{
			SDA_L;
		}
		delay();
		SCL_H;
		delay();
	    SCL_L;
	    delay();
		date <<= 1;
	}
  	i2cAck();		//对EEPEOM返回的ack只读取，不作判断
}

//从I2c读取一个字节
uint8_t read_byte(void)
{
	uint8_t i,j,n;

	n = 0;
	SCL_L;
	delay();
	SDA_IN;
	for(i=0;i<8;i++)
	{
		SCL_H;
		delay();
		j = GetSDA();
		n = (n<<1) | j;
		SCL_L;
		delay();
	}
	SDA_OUT;
  	SDA_L;
	delay();
	return n;
}

void i2cMasterAck(void)
{
	SDA_L;
	delay();
	SCL_H;
	delay();
	SCL_L;
	delay();
	SDA_L;
	delay();
}

//写多字节
void AT24C64_W(u8 *buf,uint16_t addr,uint16_t count)
{
  while(count--)
  {
    WDTFeed();

    i2cStart();
    write_byte( 0xa0 );
    write_byte( (uint8_t)(addr>> 8));
    write_byte( (uint8_t)(addr& 0xFF));
    write_byte( *buf);
    i2cStop();
    twr_delay();       /* waiting for write cycle to be completed */
    buf ++;
    addr ++;
  }
}


//读多字节
void AT24C64_R(uint8_t *buf,uint16_t addr,uint16_t count)
{
  while(count--)
  {
    WDTFeed();

    i2cStart();
    write_byte( 0xa0 );
    write_byte( (uint8_t)(addr>> 8));
    write_byte( (uint8_t)(addr& 0xFF));
    i2cStart();
    write_byte( 0xa1 );
    *buf = read_byte();
    i2cNack();
    i2cStop();
    buf ++;
    addr ++;
  }
}

//写入一个u16型数据
void AT24C64_W16(u16 data16,uint16_t addr)
{
  	u8 buf[2];

 	buf[0] = data16;			//低位字节
	buf[1] = data16 >> 8;		//高位字节

	AT24C64_W(buf,addr,2);
}

//读出一个u16型数据
u16 AT24C64_R16(uint16_t addr)
{
	u16 data16;
  	u8 buf[2];

	AT24C64_R(buf,addr,2);

	data16 = buf[1];	  		//高位字节
	data16 <<= 8;
	data16 += buf[0];			//低位字节

	return(data16);
}

2. 实测波形

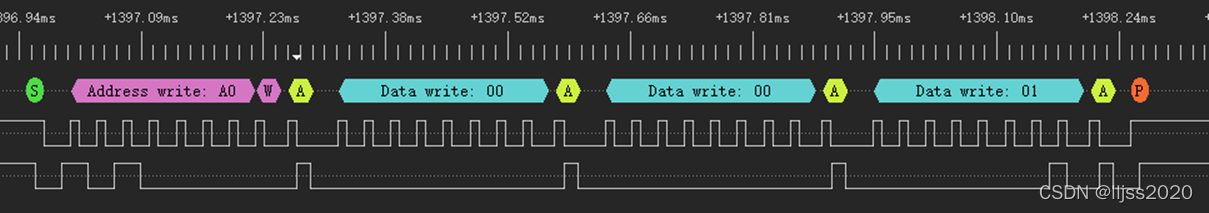

0x00-0x04地址写0x01~0x05

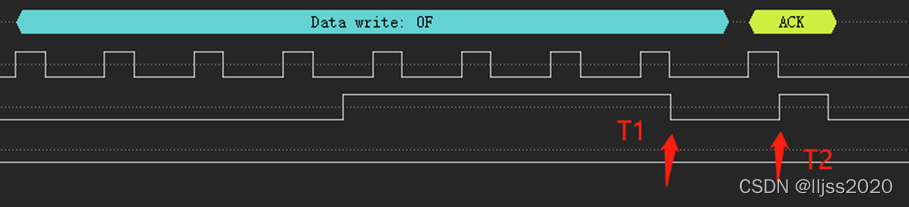

MCU读ACK时机，在T2前一刻，读为0，SCL拉低后，SDA即时拉高

0x1F地址写0x1F

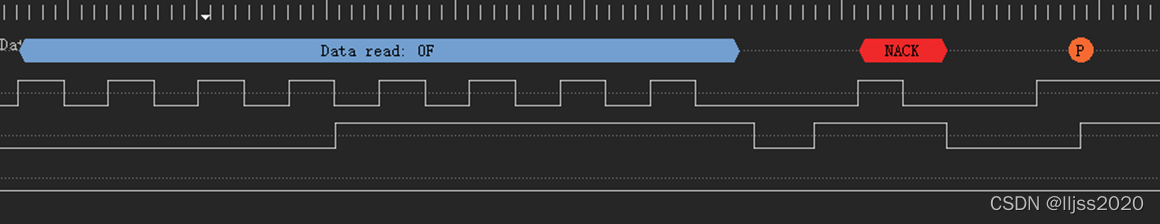

NACK
