基本情况
本多周期CPU支持RV32I指令集(fence,ecall,ebreak除外),已通过部分指令的测试，如代码有bug，欢迎指出。
模块划分
代码将CPU划分为以下几个模块：
1.控制单元：ControlUnit
用于产生控制信号，是CPU的大脑，指挥中枢。
2.分支决策单元:BranchUnit
用于决定B型指令是否发生跳转
3.立即数单元:ImmUnit
用于从指令中解析出立即数.
4.寄存器堆:RegisterFile
RISC-V的32个寄存器，其中x0寄存器恒为0，不可更改。
5.指令存储器:InstrMem
用于存储指令，目前仅支持32位指令，不支持16位指令，且地址是4字节对齐的。
6.数据存储器：DataMem
数据存储器，用于存储数据，可进行字、半字、字节的读写。
7.Data_Ext
用于load指令，从读出的字中获取需要的部分，并进行符号/无符号扩展。例如LH,LBU指令选取哪个半字、哪个字节，以及如何扩展为32bit。
8.PC生成单元:NPC_Generator
根据Jal,Jalr以及Branch生成下一条指令的地址（PCF)，若上述三个信号均为无效电平，则更新为PCF+4
9.计算部件：ALU
用于算数逻辑运算。
代码
控制单元
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/03/15 18:13:29
// Design Name:
// Module Name: ControlUnit
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
`include"Parameters.v"
import Params::*;
module ControlUnit(
input logic [6:0] Op,
input logic [2:0] Fn3,
input logic [6:0] Fn7,
output logic JalD, //是否为Jal指令
output logic JalrD, //是否是Jalr指令
output LoadType RegWriteD, //LOAD指令字节选取(LW,LH,LB,...)
output logic MemToRegD, //写入寄存器的值是否来自MEM
output logic [3:0] MemWriteD, //写MEM时字节选中信号，S类型指令
output logic LoadNpcD, //MEM阶段是否计算PC+4,用于Jal和Jalr指令
output BType BranchTypeD, //分支指令类型，BEQ,BNE,...
output AluOp AluControlD, //EXE阶段ALU控制信号，进行何种运算
output logic [1:0] AluSrc2D, //第二个源操作数的来源
output logic AluSrc1D, //第一个源操作数的来源，rs1或者pc
output Type ImmType //立即数类型，不同类型解析不同
);
//jal,jalr
assign JalD=(Op==7'b1101111)?1'b1:1'b0; //是否为Jal指令
assign JalrD=(Op==7'b1100111)?1'b1:1'b0; //是否为jalr指令
//RegWriteD
always_comb
begin
if(Op==7'b0000011) //是load指令
begin
case(Fn3)
3'b000:RegWriteD=LB; //LB
3'b001:RegWriteD=LH; //LH
3'b010:RegWriteD=LW; //LW
3'b100:RegWriteD=LBU; //LBU
3'b101:RegWriteD=LHU; //LHU
default:RegWriteD=NOREGWRITE; //出错,不写寄存器
endcase
end
else if(Op==7'b0010011||Op==7'b0110011||Op==7'b0110111||Op==7'b0010111||Op==7'b1101111||Op==7'b1100111)
begin
RegWriteD=LW; //I型指令(寄存器-立即数指令)、R型指令、U型指令(LUI,AUIPC),J型指令(JAL)和JALR指令，写寄存器
end
else //B型，S型指令，不写寄存器
begin
RegWriteD=NOREGWRITE;
end
end
//MemToRegD
always_comb
begin
if(Op==7'b0000011) //是load指令
MemToRegD=1;
else //其他指令数据均不来自于MEM
MemToRegD=0;
end
//MemWriteD
always_comb
begin
if(Op==7'b0100011) //S型指令，写MEM
case(Fn3)
3'b000:MemWriteD=4'b0001; //SB
3'b001:MemWriteD=4'b0011; //SH
3'b010:MemWriteD=4'b1111; //SW
default:MemWriteD=4'b0000;
endcase
else
MemWriteD=4'b0000;
end
//LoadNpcD
assign LoadNpcD=(JalD|JalrD)?1'b1:1'b0; //只有Jal指令和Jalr指令时会计算PC+4并存入Reg[Rd]
//BranchTypeD
always_comb
begin
if(Op==7'b1100011) //如果是B型指令(条件分支)
case(Fn3)
3'b000:BranchTypeD=BEQ; //BEQ
3'b001:BranchTypeD=BNE; //BNE
3'b100:BranchTypeD=BLT; //BLT
3'b101:BranchTypeD=BGE; //BGE
3'b110:BranchTypeD=BLTU; //BLTU
3'b111:BranchTypeD=BGEU; //BGEU
default:BranchTypeD=NOBRANCH;
endcase
else
BranchTypeD=NOBRANCH;
end
//AluControlD
always_comb
begin
case(Op)
7'b0000011:AluControlD=ADD; //LOAD指令,计算地址,ADD
7'b0100011:AluControlD=ADD; //STORE指令，计算地址，ADD
7'b0110111:AluControlD=LUI; //LUI指令，保持立即数不变
7'b0010111:AluControlD=ADD; //AUIPC指令，Reg[rs1]+Imm,ADD
7'b1100011:AluControlD=ADD; //B型条件分支指令，不使用ALU，dont care(分支跳转地址计算在ID阶段完成)
7'b1101111:AluControlD=ADD; //jal指令，未用到ALU(地址计算在ID阶段完成)
7'b1100111:AluControlD=ADD; //jalr指令，计算跳转地址(Reg[rs1]+Imm)&~1，ADD
7'b0110011: //R型指令
begin
case(Fn3)
3'b000:if(Fn7[5]==0)
AluControlD=ADD;
else
AluControlD=SUB;
3'b001:AluControlD=SLL;
3'b010:AluControlD=SLT;
3'b011:AluControlD=SLTU;
3'b100:AluControlD=XOR;
3'b101:if(Fn7[5]==0)
AluControlD=SRL;
else
AluControlD=SRA;
3'b110:AluControlD=OR;
3'b111:AluControlD=AND;
default:AluControlD=ADD;
endcase
end
7'b0010011: //I型指令（寄存器-立即数和移位指令）
begin
case(Fn3)
3'b000:AluControlD=ADD;
3'b010:AluControlD=SLT;
3'b011:AluControlD=SLTU;
3'b100:AluControlD=XOR;
3'b110:AluControlD=OR;
3'b111:AluControlD=AND;
3'b001:AluControlD=SLL;
3'b101:if(Fn7[5]==0)
AluControlD=SRL;
else
AluControlD=SRA;
default:AluControlD=ADD;
endcase
end
default:AluControlD=ADD;
endcase
end
//AluSrc1D,PC or 寄存器rs1
always_comb
if(Op==7'b0010111) //AUIPC指令，第一个源操作数来自PC
AluSrc1D=1;
else
AluSrc1D=0;
//AluSrc2D
always_comb
begin
if(Op==7'b0010011&&(Fn3==3'b001||Fn3==3'b101)) //移位指令
AluSrc2D=2'b00; //来自rs2
else if(Op==7'b1100011||Op==7'b0110011) //R型指令或者B型指令
AluSrc2D=2'b01; //来自Reg[rs2]
else //其他指令
AluSrc2D=2'b10; //来自立即数
end
//ImmTypeD
always_comb
begin
case(Op)
7'b0110011:ImmType=RTYPE;
7'b0010011:ImmType=ITYPE;
7'b0000011:ImmType=ITYPE;
7'b1100111:ImmType=ITYPE;
7'b1100011:ImmType=BTYPE;
7'b0100011:ImmType=STYPE;
7'b1101111:ImmType=JTYPE;
7'b0110111:ImmType=UTYPE;
7'b0010111:ImmType=UTYPE;
default:ImmType=RTYPE;
endcase
end
endmodule
计算单元
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/03/16 16:43:50
// Design Name:
// Module Name: ALU
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
import Params::*;
`include "Parameters.v"
module ALU(
input logic [31:0] Operand1,
input logic [31:0] Operand2,
input AluOp AluControl,
output logic [31:0] AluOut
);
always_comb
begin
case(AluControl)
SLL:AluOut=Operand1<<(Operand2[4:0]); //逻辑左移
SRL:AluOut=Operand1>>(Operand2[4:0]); //逻辑右移
SRA:AluOut=$signed(Operand1)>>>(Operand2[4:0]); //算术右移
ADD:AluOut=Operand1+Operand2; //加
SUB:AluOut=Operand1-Operand2; //减
XOR:AluOut=Operand1^Operand2; //异或
OR:AluOut=Operand1|Operand2; //或
AND:AluOut=Operand1&Operand2; //与
SLT:AluOut=($signed(Operand1)<$signed(Operand2))?32'd1:32'd0; //小于置位
SLTU:AluOut=(Operand1<Operand2)?32'd1:32'd0; //无符号小于置位
LUI:AluOut=Operand2; //LUI指令
default:AluOut=0;
endcase
end
endmodule
//ALUContrl
/*
`define SLL 4'd0
`define SRL 4'd1
`define SRA 4'd2
`define ADD 4'd3
`define SUB 4'd4
`define XOR 4'd5
`define OR 4'd6
`define AND 4'd7
`define SLT 4'd8
`define SLTU 4'd9
`define LUI 4'd10
*/
立即数生成单元
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/03/16 15:09:41
// Design Name:
// Module Name: ImmUnit
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
import Params::*;
`include "Parameters.v"
module ImmUnit(
input Type ImmType,
input logic [31:0] In,
output logic [31:0] Out
);
always_comb
begin
case(ImmType)
RTYPE:Out=32'd0;
ITYPE:Out={{20{In[31]}},In[31:20]}; //有符号扩展
UTYPE:Out={In[31:12],12'd0}; //低12位添0
BTYPE:Out={{19{In[31]}},In[31],In[7],In[30:25],In[11:8],1'b0}; //左移1位，符号扩展
JTYPE:Out={{11{In[31]}},In[31],In[19:12],In[20],In[30:21],1'b0}; //左移1位，符号扩展
STYPE:Out={{20{In[31]}},In[31:25],In[11:7]}; //符号扩展
default:Out=32'd0;
endcase
end
endmodule
分支决策单元
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/03/16 14:58:00
// Design Name:
// Module Name: BranchUnit
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
`include "Parameters.v"
import Params::*;
module BranchUnit(
input logic [31:0] Reg1, //第一个源操作数
input logic [31:0] Reg2, //第二个源操作数
input BType BrType, //条件分支指令类型
output logic BranchE //是否跳转
);
always_comb
begin
case(BrType)
BEQ:if(Reg1==Reg2)
BranchE=1;
else
BranchE=0;
BNE:if(Reg1!=Reg2)
BranchE=1;
else
BranchE=0;
BLT:if($signed(Reg1)<$signed(Reg1)) //有符号数比较
BranchE=1;
else
BranchE=0;
BLTU:if(Reg1<Reg2)
BranchE=1;
else
BranchE=0;
BGE:if($signed(Reg1)>=$signed(Reg2)) //有符号数比较
BranchE=1;
else
BranchE=0;
BGEU:if(Reg1>=Reg2)
BranchE=1;
else
BranchE=0;
default:BranchE=0;
endcase
end
endmodule
寄存器文件
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/03/16 17:38:45
// Design Name:
// Module Name: RegisterFile
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module RegisterFile(
input logic clk,
input logic [4:0] RS1, //要读的寄存器编号
input logic [4:0] RS2, //要读的寄存器编号
output logic [31:0] RegOut1, //读出内容：Reg[rs1]
output logic [31:0] RegOut2, //读出内容：Reg[rs2]
input logic [31:0] WD, //要写入寄存器的数据
input logic [4:0] RD, //写寄存器编号
input logic WE //写使能
);
logic [31:0] RegFile [0:31];
//初始化
initial
begin
for(int i=0;i<32;i++)
RegFile[i]=0;
end
//下降沿写入数据
always_ff@(negedge clk)
begin
if(WE)
begin
if(RD!=0) //第0个寄存器不可写
RegFile[RD]<=WD;
end
end
//读数据
always_comb
begin
RegOut1=RegFile[RS1];
RegOut2=RegFile[RS2];
end
endmodule
数据存储器
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/03/16 20:20:04
// Design Name:
// Module Name: DataMem
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module DataMem(
input logic clk,
input logic [31:0] A, //地址
input logic [31:0] WD, //要写入的数据
input logic [3:0] WE, //写使能（一个字节一位）
output logic [31:0] RD //读出的数据
);
parameter N = 4096;
logic [31:0] DMEM [0:N-1]; //数据存储器
//初始化
initial begin
for(int i=0;i<N;i++)
DMEM[i]=i;
end
//读数据
assign RD=DMEM[A[31:2]]; //数据读出
//写数据，下降沿写入
always_ff@(negedge clk)
begin
case(WE) //根据写使能信号将数据写入DMEM
4'b0001:DMEM[A[31:2]][7:0]<=WD[7:0];
4'b0011:DMEM[A[31:2]][15:0]<=WD[15:0];
4'b1111:DMEM[A[31:2]]<=WD;
default:;
endcase
end
endmodule
指令存储器
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/03/16 20:15:48
// Design Name:
// Module Name: InstrMem
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module InstrMem(
input logic [31:0] InstrAddr, //指令地址，4字节对齐
output logic [31:0] Instr //读出的指令
);
parameter N = 64;
logic [31:0] IMEM [0:N-1]; //指令存储器
//

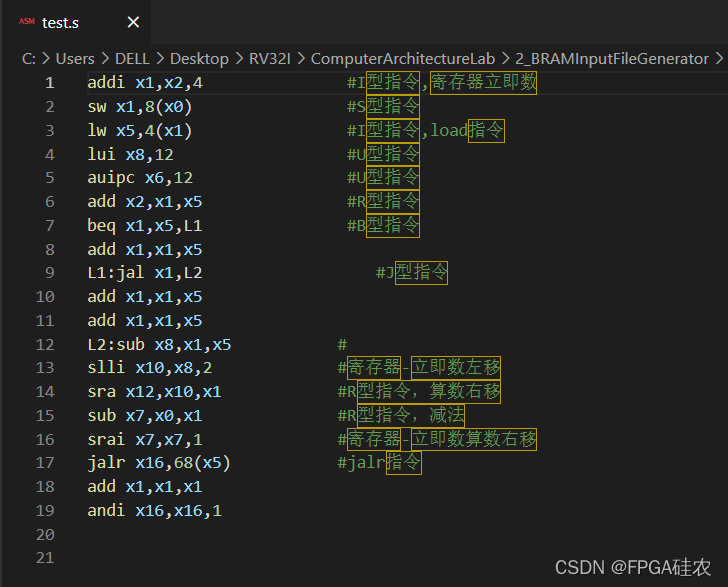

initial begin
IMEM[0]=32'h00410093; //指令初始化
IMEM[1]=32'h00102423;
IMEM[2]=32'h0040a283;
IMEM[3]=32'h0000c437;
IMEM[4]=32'h0000c317;
IMEM[5]=32'h00508133;
IMEM[6]=32'h00508463;
IMEM[7]=32'h005080b3;
IMEM[8]=32'h00c000ef;
IMEM[9]=32'h005080b3;
IMEM[10]=32'h005080b3;
IMEM[11]=32'h40508433;
IMEM[12]=32'h00241513;
IMEM[13]=32'h40155633;
IMEM[14]=32'h401003b3;
IMEM[15]=32'h4013d393;
IMEM[16]=32'h04428867;
IMEM[17]=32'h001080b3;
IMEM[18]=32'h00187813;
end
//读指令
assign Instr=IMEM[InstrAddr[31:2]];
endmodule
PC生成单元
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/03/16 20:32:07
// Design Name:
// Module Name: NPC_Generator
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module NPC_Generator(
input logic Jal,
input logic Jalr,
input logic Branch,
input logic [31:0] JalT,
input logic [31:0] JalrT,
input logic [31:0] BrT,
input logic [31:0] PC,
output logic [31:0] NPC
);
always_comb
begin
if(Jalr)
NPC=JalrT;
else if(Branch)
NPC=BrT;
else if(Jal) //Jal优先级低于Jalr和Branch，因为在五级流水线中，Jal更新地址发生在ID阶段，而后者发生在EXE阶段，同时检测到时，后两条指令时间上更早
NPC=JalT;
else
NPC=PC+4;
end
endmodule
Data_Ext单元
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/03/16 15:49:39
// Design Name:
// Module Name: Data_Ext
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
`include "Parameters.v"
import Params::*;
module Data_Ext(
input logic [1:0] LoadByteSelect,
input LoadType RegWrite,
input logic [31:0] In,
output logic [31:0] Out
);
//RegWrite决定读取的字还是半字还是字节
//LoadByteSelect决定读取哪个半字、哪个字节
always_comb
begin
case(RegWrite)
LW:Out=In;
LH:begin
case(LoadByteSelect)
2'b00:Out={{16{In[15]}},In[15:0]};
2'b01:Out={{16{In[23]}},In[23:8]};
2'b10:Out={{16{In[31]}},In[31:16]};
2'b11:Out=0; //错误
endcase
end
LHU:begin
case(LoadByteSelect)
2'b00:Out={16'd0,In[15:0]};
2'b01:Out={16'd0,In[23:8]};
2'b10:Out={16'd0,In[31:16]};
2'b11:Out=0; //错误
endcase
end
LB:begin
case(LoadByteSelect)
2'b00:Out={{24{In[7]}},In[7:0]};
2'b01:Out={{24{In[15]}},In[15:8]};
2'b10:Out={{24{In[23]}},In[23:16]};
2'b11:Out={{24{In[31]}},In[31:24]};
endcase
end
LBU:begin
case(LoadByteSelect)
2'b00:Out={24'd0,In[7:0]};
2'b01:Out={24'd0,In[15:8]};
2'b10:Out={24'd0,In[23:16]};
2'b11:Out={24'd0,In[31:24]};
endcase
end
default:Out=In;
endcase
end
endmodule
顶层模块
`timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2022/03/17 09:43:41
// Design Name:
// Module Name: MC_RV32Core
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
`include "Parameters.v"
import Params::*;
module MC_RV32Core(
input logic clk,
input logic rst_n
);
//状态机
typedef enum bit [2:0] {
IDLE,
IF,ID,EXE,MEM,WB
} State;
State cur_state,next_state; //状态机
//ID
logic [4:0] RS1; //第一个源操作数的寄存器编号
logic [4:0] RS2; //第二个源操作数的寄存器编号
logic [4:0] RD; //目的寄存器编号
logic [31:0] Imm; //解析得到的立即数
logic [6:0] Op; //操作码
logic [2:0] Fn3; //功能字段
logic [6:0] Fn7; //功能字段
logic Jal; //Jal指令
logic Jalr; //Jalr指令
LoadType RegWrite; //数据选取
logic MemToReg; //写寄存器的数据是否来自MEM
logic [3:0] MemWrite; //写数据存储器
logic LoadNpc; //是否计算PCF+4
BType BranchType; //条件分支指令类型
AluOp AluControl; //ALU控制信号
logic AluSrc1; //第一个源操作数来源
logic [1:0] AluSrc2; //第二个源操作数来源
Type ImmType; //立即数类型
logic [31:0] RegOut1; //寄存器读出值
logic [31:0] RegOut2; //寄存器读出值
logic [31:0] JalT; //Jal跳转地址
//IF
logic [31:0] PCF; //当前PC地址，根据PCF的值读取指令
logic [31:0]Instr; //读出的指令
logic [31:0] NPC; //下一条指令的地址
//EXE
logic [31:0] Operand1; //ALU源操作数1
logic [31:0] Operand2; //ALU源操作数2
logic [31:0] AluOut; //ALU输出
logic [31:0] BrT; //条件分支跳转地址
logic [31:0] JalrT; //Jalr跳转地址
//MEM
logic [31:0] StoreData; //要写入存储器的数据
logic [31:0] DM_RD; //数据存储器读出数据
logic [31:0] Result; //要写入寄存器堆的数据，或来自Alu,或来自PCF+4，由LoadNpc决定
//WB
logic [31:0] RegWriteData; //要写入寄存器的数据，或来自于DMEM，或来自于其他
logic [31:0] DM_RD_EXT; //字节选择后的DMEM读出数据
logic RegWriteEn; //是否写寄存器堆
//解析Instr的各个字段,包括RS1,RS2,RD,Op,Fn3,Fn7
assign RS1=Instr[19:15];
assign RS2=Instr[24:20];
assign RD=Instr[11:7];
assign Op=Instr[6:0];
assign Fn3=Instr[14:12];
assign Fn7=Instr[31:25];
//RegWriteEn,寄存器写使能信号
//是否写寄存器堆,仅在WB阶段写
always_comb
begin
if(cur_state==WB) //仅在WB阶段写寄存器
begin
if(RegWrite==NOREGWRITE)
RegWriteEn=0;
else
RegWriteEn=1;
end
else
RegWriteEn=0;
end
//PCF
always_ff@(posedge clk,negedge rst_n)
if(~rst_n)
PCF<=0;
else if(cur_state==WB) //地址均在WB阶段更新
PCF<=NPC;
//Operand1,Operand2
always_comb
begin
if(AluSrc1==1'b1)
Operand1=PCF;
else
Operand1=RegOut1;
end
always_comb
begin
if(AluSrc2==2'b00) //移位指令
Operand2=RS2;
else if(AluSrc2==2'b01) //R型和B型指令
Operand2=RegOut2;
else //其他，来自立即数
Operand2=Imm;
end
//StoreData
assign StoreData=RegOut2; //仅在指令为S型指令时有效，其值为Reg[rs2]
//Result
always_comb
begin
if(LoadNpc) //jal,jalr指令,将PCF+4写入Reg[rd]
Result=PCF+4;
else
Result=AluOut;
end
//RegWriteData
always_comb
begin
if(MemToReg)
RegWriteData=DM_RD_EXT;
else
RegWriteData=Result;
end
//JalT,JalrT,BrT
assign JalT=Imm+PCF; //加法部件计算得到
assign JalrT=AluOut; //ALU计算得到
assign BrT=Imm+PCF; //加法部件计算得到
//三段式状态机
always_ff@(posedge clk,negedge rst_n)
if(~rst_n)
cur_state<=IDLE;
else
cur_state<=next_state;
//
always_comb begin
case(cur_state)
IDLE:if(~rst_n)
next_state=IDLE;
else
next_state=IF;
IF:next_state=ID;
ID:next_state=EXE;
EXE:next_state=MEM;
MEM:next_state=WB;
WB:next_state=IF;
default:next_state=IDLE;
endcase
end
//模块例化
//控制单元
ControlUnit U1(
.Op(Op),
.Fn3(Fn3),
.Fn7(Fn7),
.JalD(Jal), //是否为Jal指令
.JalrD(Jalr), //是否是Jalr指令
.RegWriteD(RegWrite), //LOAD指令字节选取(LW,LH,LB,...)
.MemToRegD(MemToReg), //写入寄存器的值是否来自MEM
.MemWriteD(MemWrite), //写MEM时字节选中信号，S类型指令
.LoadNpcD(LoadNpc), //MEM阶段是否计算PC+4,用于Jal和Jalr指令
.BranchTypeD(BranchType), //分支指令类型，BEQ,BNE,...
.AluControlD(AluControl), //EXE阶段ALU控制信号，进行何种运算
.AluSrc2D(AluSrc2), //第二个源操作数的来源
.AluSrc1D(AluSrc1), //第一个源操作数的来源，rs1或者pc
.ImmType(ImmType) //立即数类型，不同类型解析不同
);
//ALU
ALU U2(
.Operand1(Operand1),
.Operand2(Operand2),
.AluControl(AluControl),
.AluOut(AluOut)
);
//BranchUnit
BranchUnit U3(
.Reg1(Operand1), //第一个源操作数
.Reg2(Operand2), //第二个源操作数
.BrType(BranchType), //条件分支指令类型
.BranchE(Branch) //是否跳转
);
//数据存储器
DataMem U4(
.clk(clk),
.A(AluOut), //地址
.WD(StoreData), //要写入的数据
.WE(MemWrite), //写使能（一个字节一位）
.RD(DM_RD) //读出的数据
);
//数据选取单元
Data_Ext U5(
.LoadByteSelect(AluOut[1:0]),
.RegWrite(RegWrite),
.In(DM_RD),
.Out(DM_RD_EXT)
);
//立即数单元
ImmUnit U6(
.ImmType(ImmType), //指令中立即数的类型
.In(Instr), //输入指令
.Out(Imm) //输出解析得到的立即数
);
//指令存储器
InstrMem U7(
.InstrAddr(PCF), //指令地址，4字节对齐
.Instr(Instr) //读出的指令
);
//PC生成单元
NPC_Generator U8(
.Jal(Jal),
.Jalr(Jalr),
.Branch(Branch),
.JalT(JalT),
.JalrT(JalrT),
.BrT(BrT),
.PC(PCF),
.NPC(NPC)
);
//寄存器堆
RegisterFile U9(
.clk(clk),
.RS1(RS1), //要读的寄存器编号
.RS2(RS2), //要读的寄存器编号
.RegOut1(RegOut1), //读出内容：Reg[rs1]
.RegOut2(RegOut2), //读出内容：Reg[rs2]
.WD(RegWriteData), //要写入寄存器的数据
.RD(RD), //写寄存器编号
.WE(RegWriteEn) //写使能
);
endmodule
完整工程见gitee
指令存储器中的测试指令(涵盖了所有类型，包括R型，I型(移位、寄存器计立即数和load)，U型(auipc和lui)，J型(jal)，B型，S型)，其相应的汇编代码如下所示(这些指令已经通过测试)，读者可以根据汇编代码验证CPU的正确性，同时加深对CPU执行指令的理解（更多的指令测试还未进行，如发现有运行错误的指令，欢迎提出）
