[嵌入式]C51---13 DS18B20温度传感器

C51---13 DS18B20温度传感器

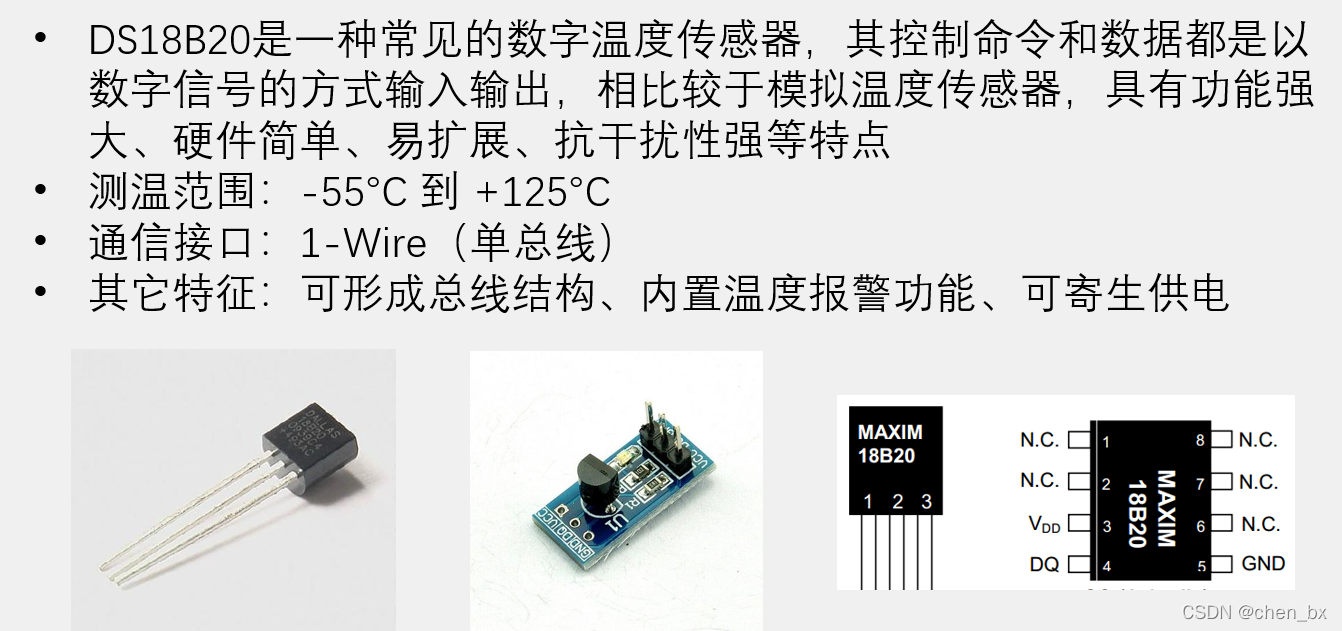

DS18B20介绍

在这里插入图片描述

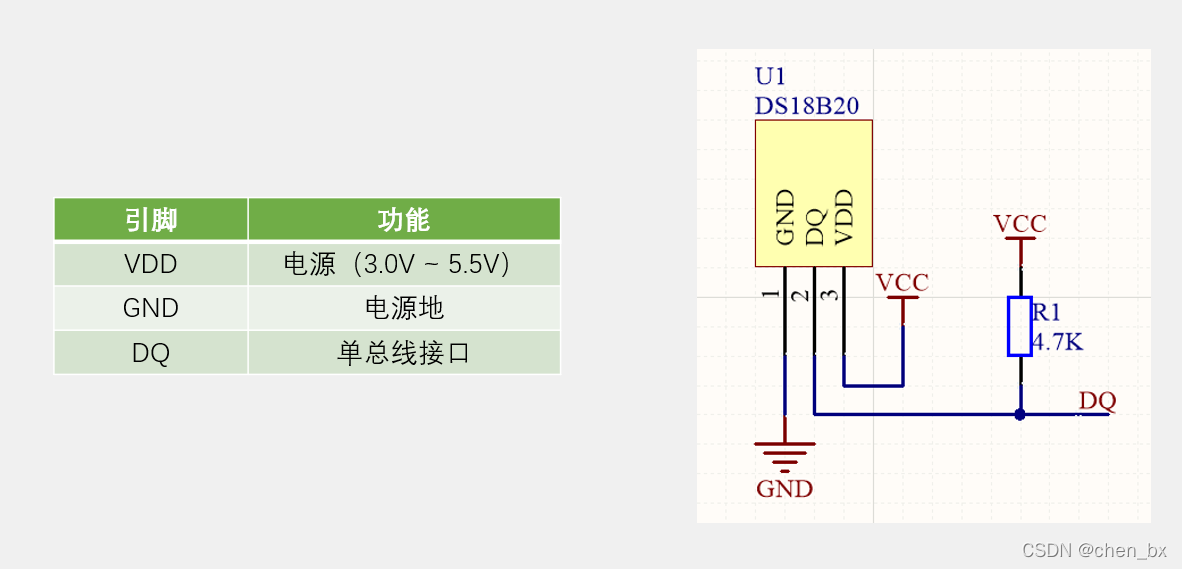

引脚及电路

在这里插入图片描述

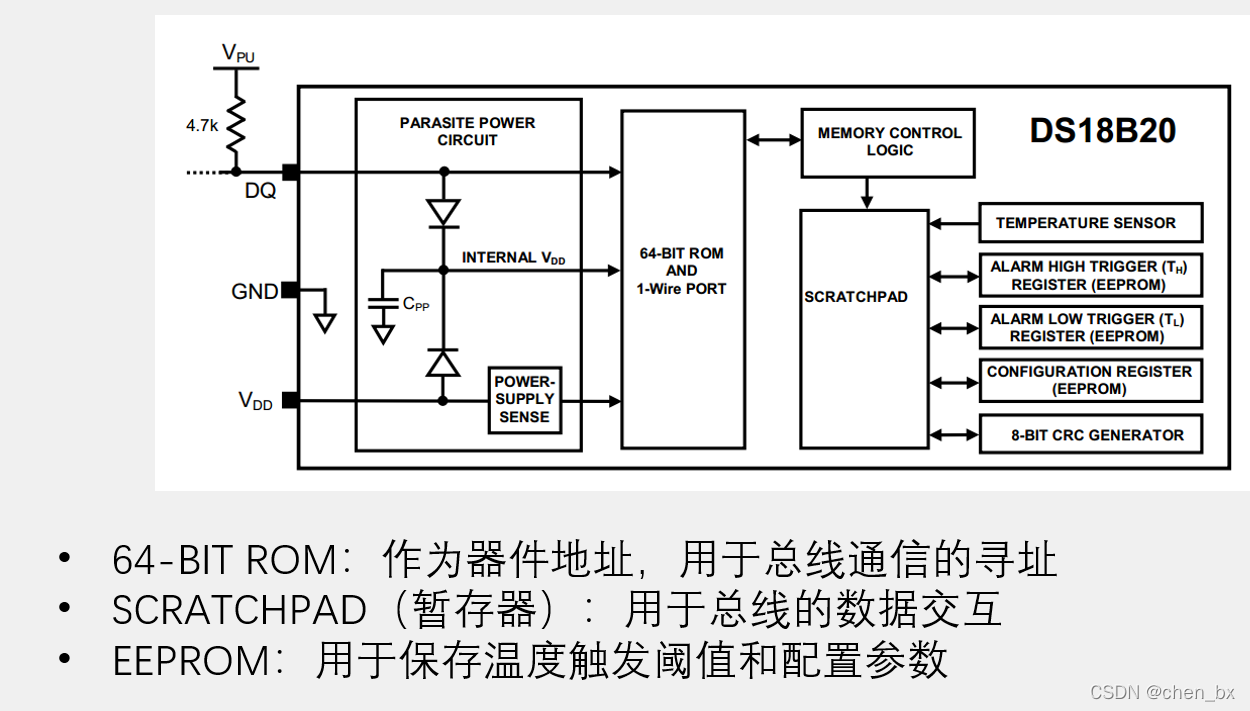

内部结构图

在这里插入图片描述

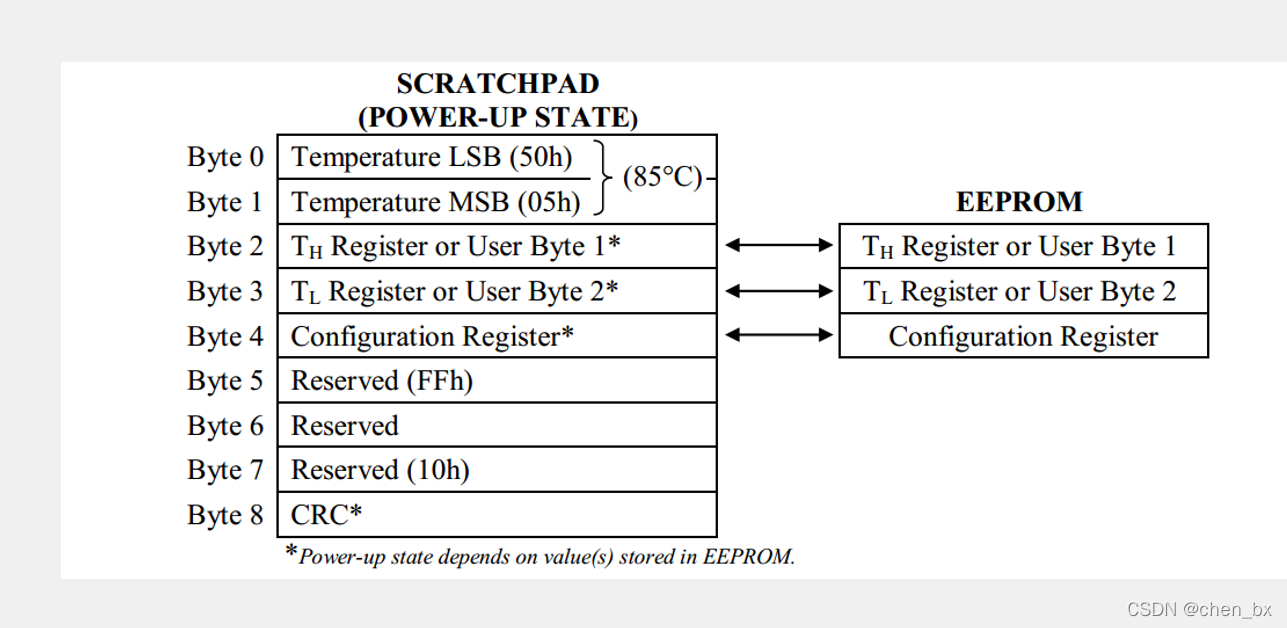

存储器的结构

在这里插入图片描述

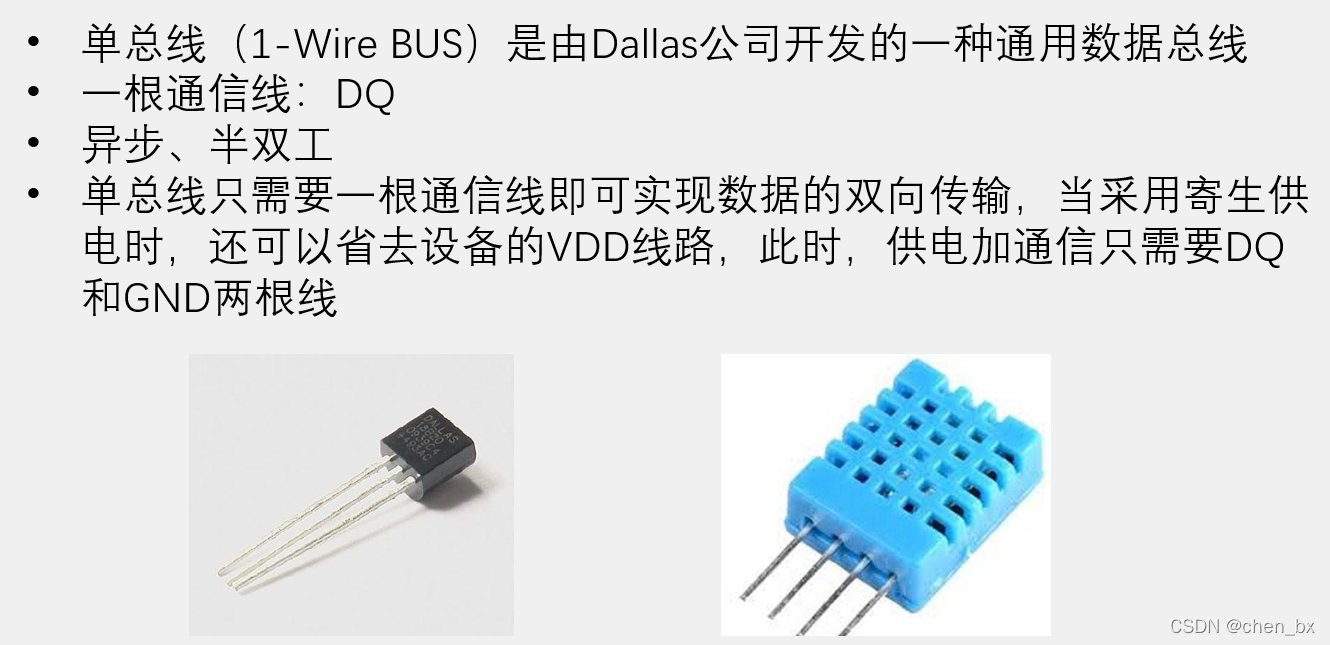

单总线介绍

在这里插入图片描述

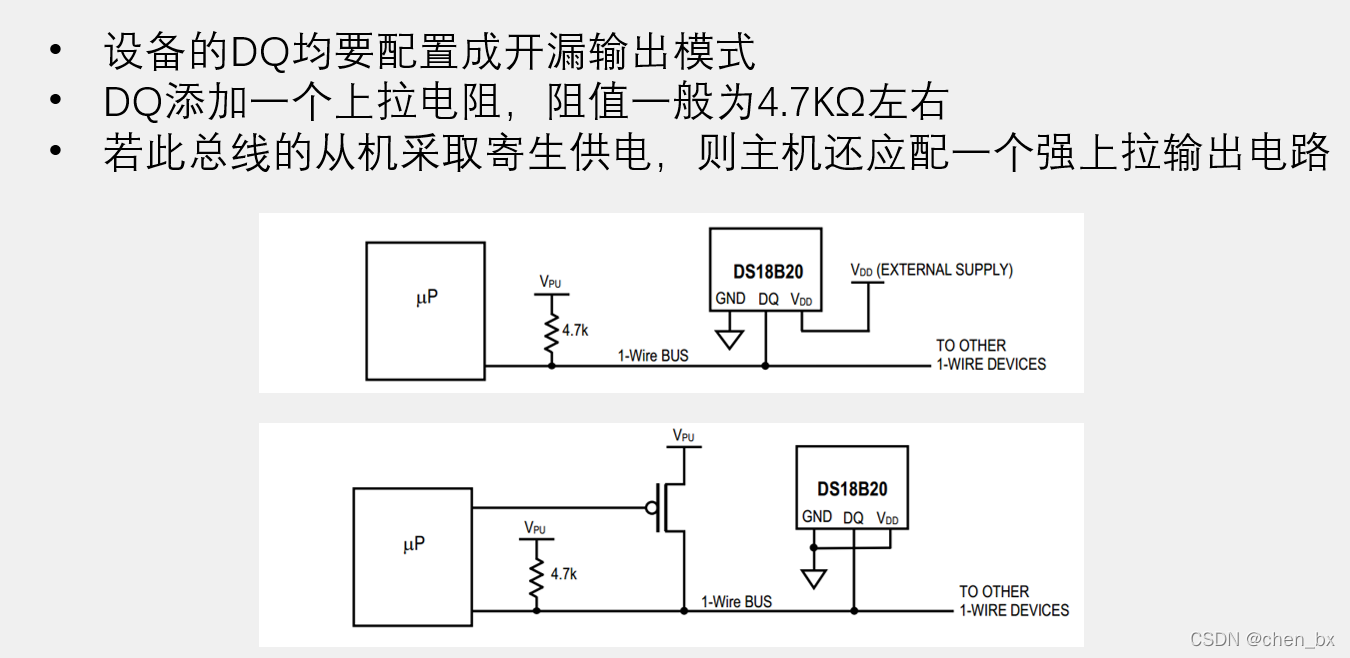

单总线电路规范

在这里插入图片描述

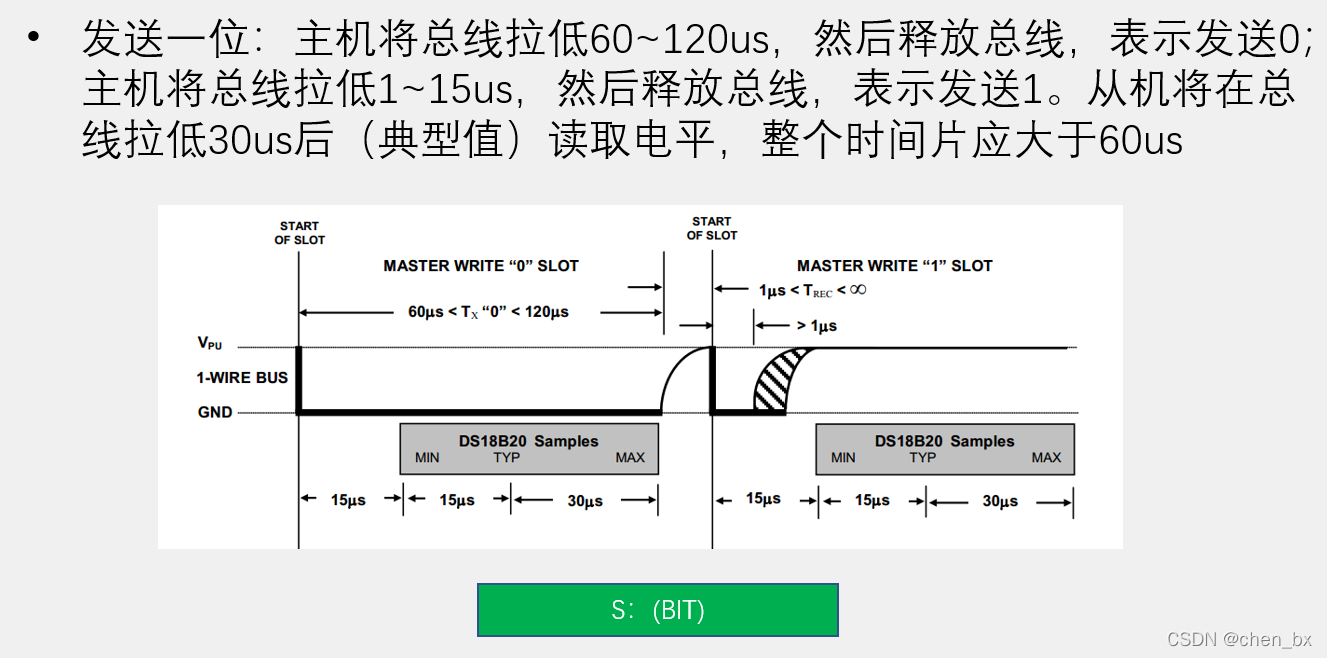

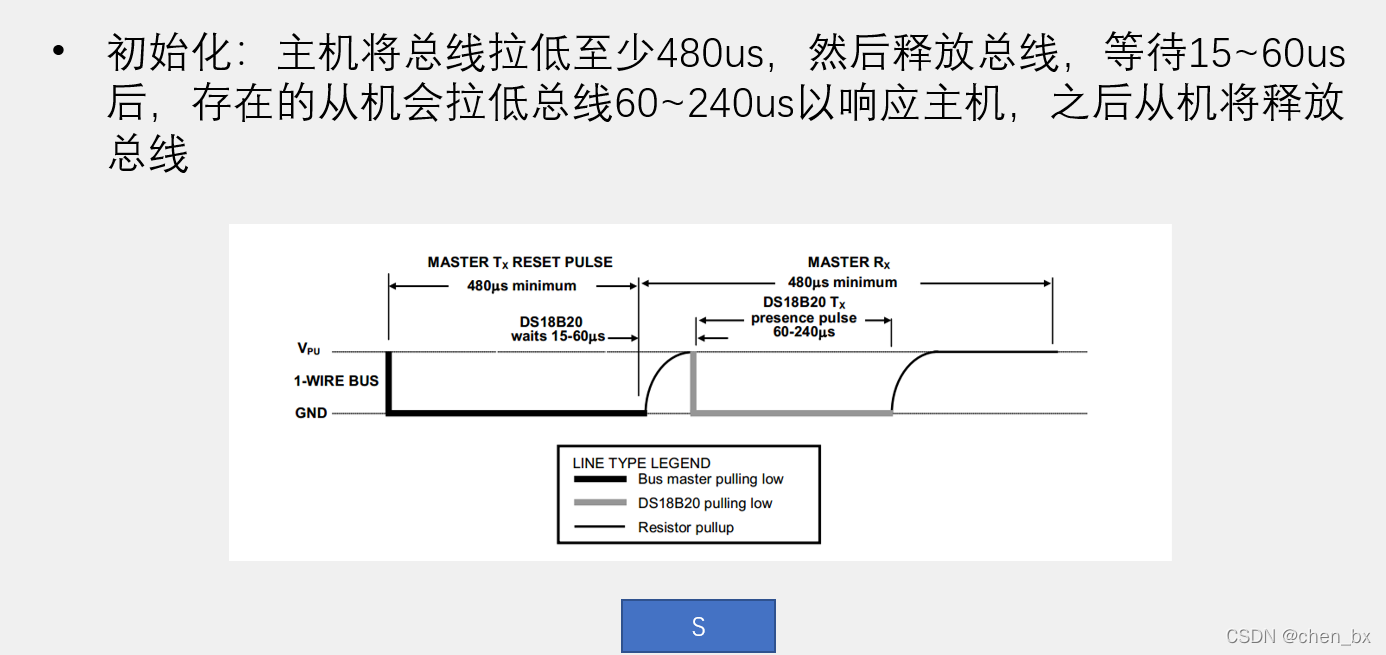

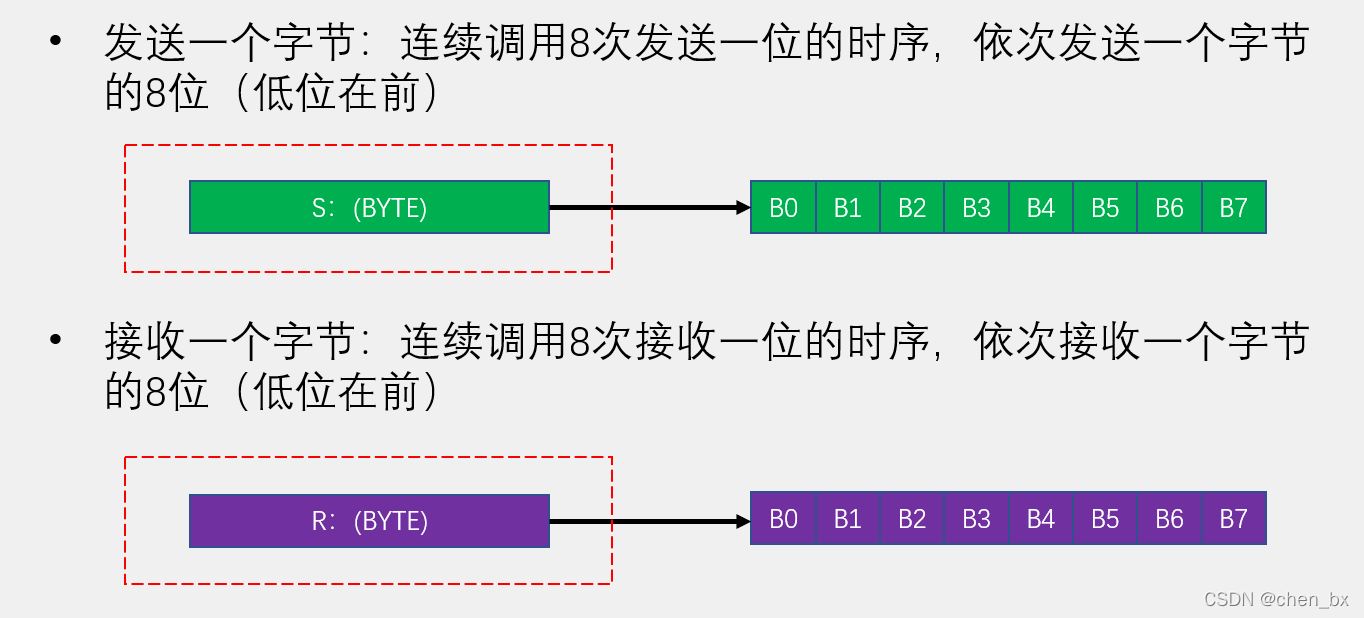

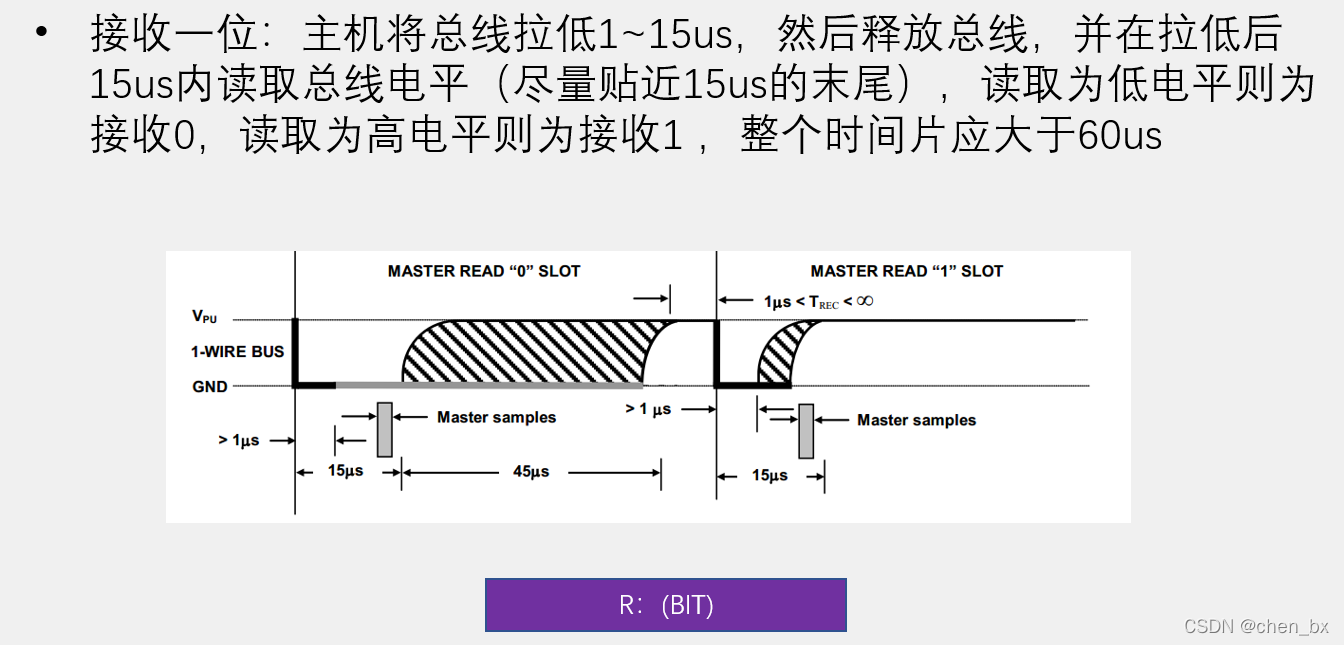

单总线时序结构?

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

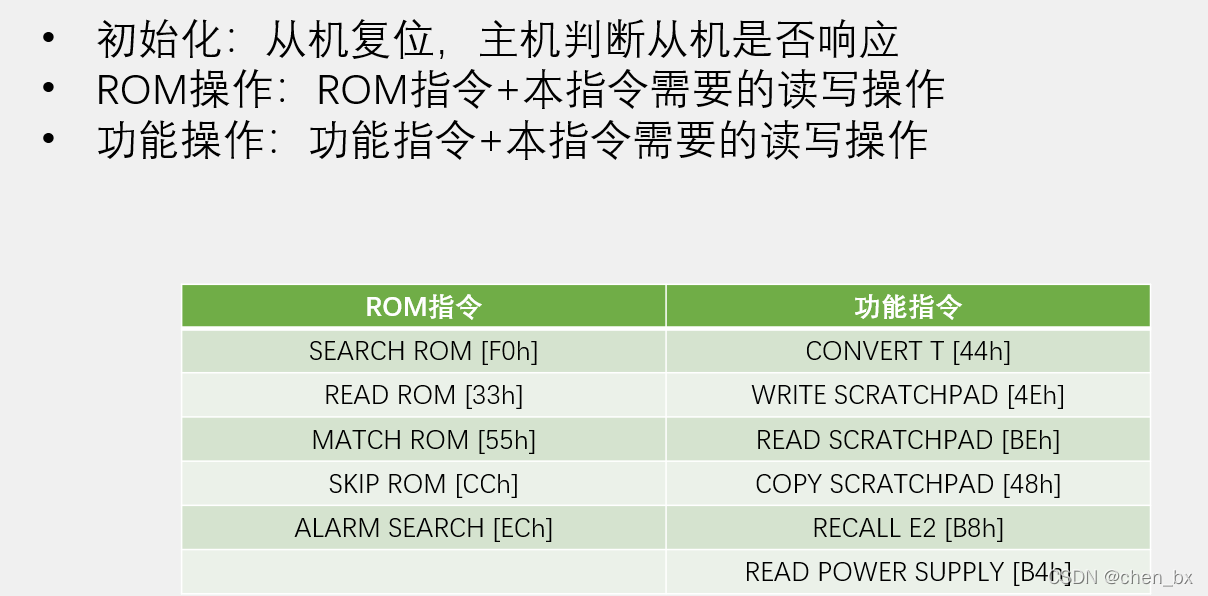

DS18B20操作流程

在这里插入图片描述

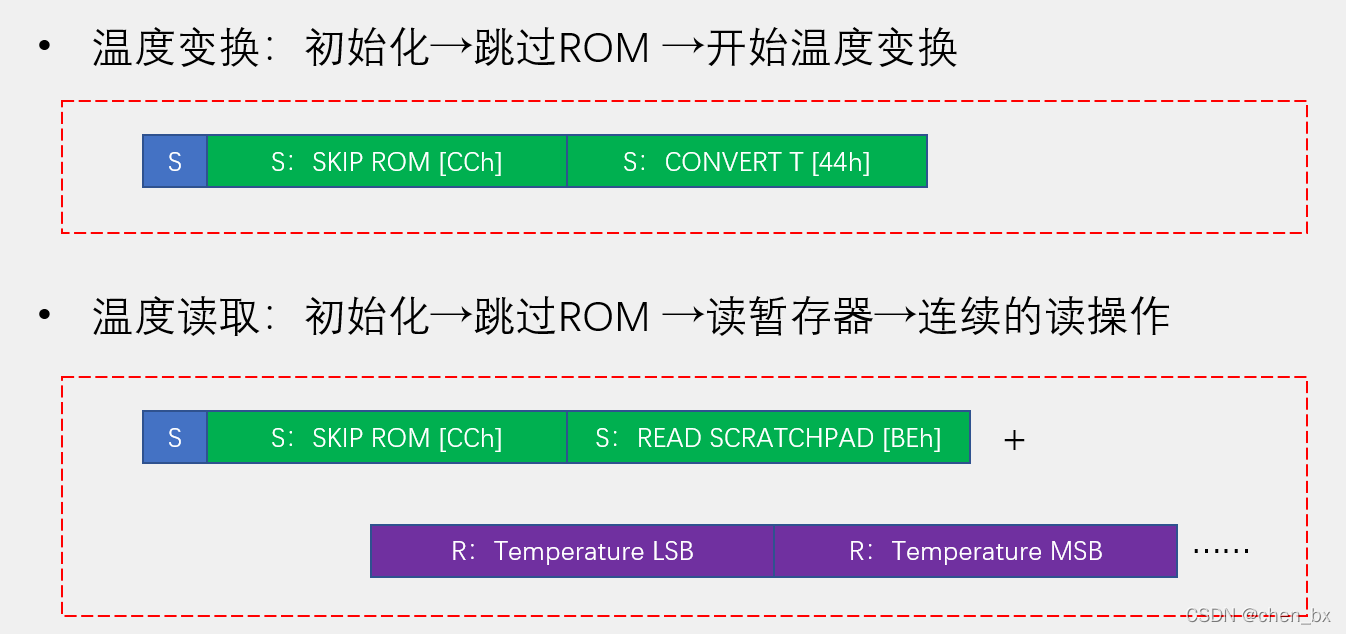

DS18B20数据帧

在这里插入图片描述

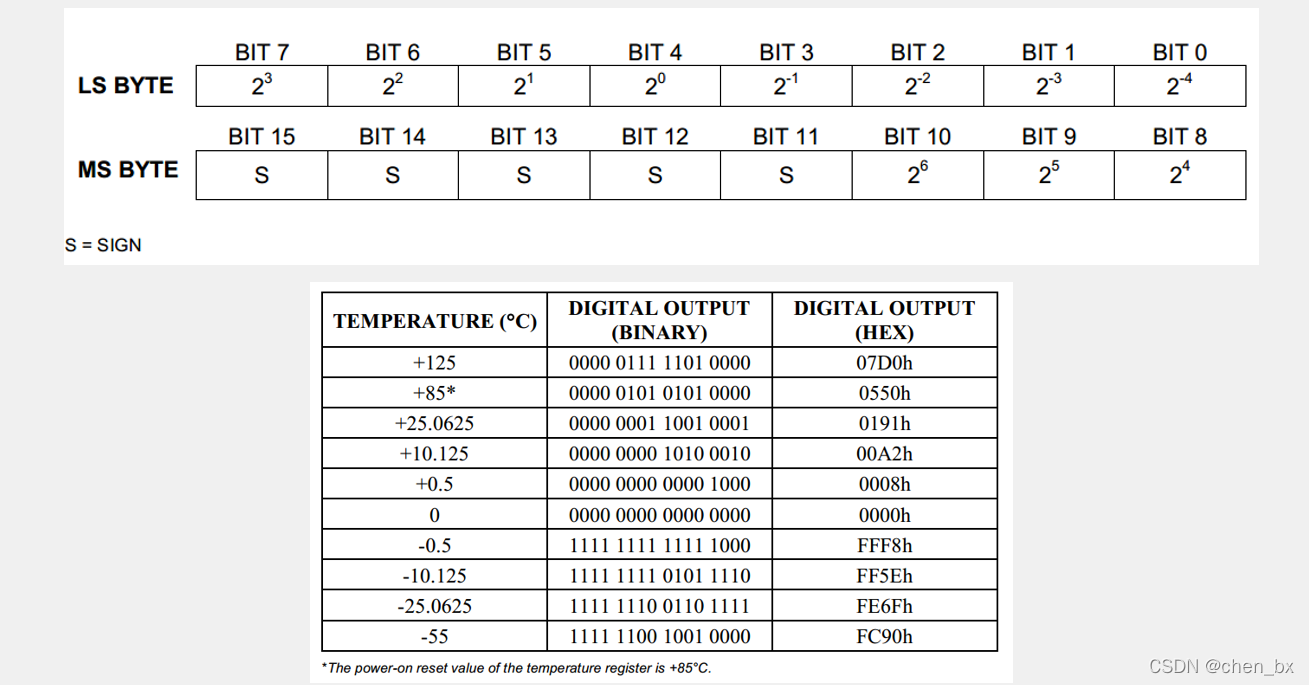

温度存储格式

在这里插入图片描述

DS18B20温度读取?

在LCD上显示温度

代码

main.c

#include <REGX52.H>
#include "LCD1602.h"
#include "DS18B20.h"
#include "Delay.h"

float T;

void main()
{
	DS18B20_ConvertT();		//上电先转换一次温度，防止第一次读数据错误
	Delay(1000);			//等待转换完成
	LCD_Init();
	LCD_ShowString(1,1,"Temperature:");
	while(1)
	{
		DS18B20_ConvertT();	//转换温度
		T=DS18B20_ReadT();	//读取温度
		if(T<0)				//如果温度小于0
		{
			LCD_ShowChar(2,1,'-');	//显示负号
			T=-T;			//将温度变为正数
		}
		else				//如果温度大于等于0
		{
			LCD_ShowChar(2,1,'+');	//显示正号
		}
		LCD_ShowNum(2,2,T,3);		//显示温度整数部分
		LCD_ShowChar(2,5,'.');		//显示小数点
		LCD_ShowNum(2,6,(unsigned long)(T*10000)%10000,4);//显示温度小数部分
	}
}

DS18B20.c

#include <REGX52.H>
#include "OneWire.h"

//DS18B20指令
#define DS18B20_SKIP_ROM			0xCC
#define DS18B20_CONVERT_T			0x44
#define DS18B20_READ_SCRATCHPAD 	0xBE

/**
  * @brief  DS18B20开始温度变换
  * @param  无
  * @retval 无
  */
void DS18B20_ConvertT(void)
{
	OneWire_Init();
	OneWire_SendByte(DS18B20_SKIP_ROM);
	OneWire_SendByte(DS18B20_CONVERT_T);
}

/**
  * @brief  DS18B20读取温度
  * @param  无
  * @retval 温度数值
  */
float DS18B20_ReadT(void)
{
	unsigned char TLSB,TMSB;
	int Temp;
	float T;
	OneWire_Init();
	OneWire_SendByte(DS18B20_SKIP_ROM);
	OneWire_SendByte(DS18B20_READ_SCRATCHPAD);
	TLSB=OneWire_ReceiveByte();
	TMSB=OneWire_ReceiveByte();
	Temp=(TMSB<<8)|TLSB;
	T=Temp/16.0;
	return T;
}

oneWire.c

#include <REGX52.H>

//引脚定义
sbit OneWire_DQ=P3^7;

/**
  * @brief  单总线初始化
  * @param  无
  * @retval 从机响应位，0为响应，1为未响应
  */
unsigned char OneWire_Init(void)
{
	unsigned char i;
	unsigned char AckBit;
	OneWire_DQ=1;
	OneWire_DQ=0;
	i = 247;while (--i);		//Delay 500us
	OneWire_DQ=1;
	i = 32;while (--i);			//Delay 70us
	AckBit=OneWire_DQ;
	i = 247;while (--i);		//Delay 500us
	return AckBit;
}

/**
  * @brief  单总线发送一位
  * @param  Bit 要发送的位
  * @retval 无
  */
void OneWire_SendBit(unsigned char Bit)
{
	unsigned char i;
	OneWire_DQ=0;
	i = 4;while (--i);			//Delay 10us
	OneWire_DQ=Bit;
	i = 24;while (--i);			//Delay 50us
	OneWire_DQ=1;
}

/**
  * @brief  单总线接收一位
  * @param  无
  * @retval 读取的位
  */
unsigned char OneWire_ReceiveBit(void)
{
	unsigned char i;
	unsigned char Bit;
	OneWire_DQ=0;
	i = 2;while (--i);			//Delay 5us
	OneWire_DQ=1;
	i = 2;while (--i);			//Delay 5us
	Bit=OneWire_DQ;
	i = 24;while (--i);			//Delay 50us
	return Bit;
}

/**
  * @brief  单总线发送一个字节
  * @param  Byte 要发送的字节
  * @retval 无
  */
void OneWire_SendByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		OneWire_SendBit(Byte&(0x01<<i));
	}
}

/**
  * @brief  单总线接收一个字节
  * @param  无
  * @retval 接收的一个字节
  */
unsigned char OneWire_ReceiveByte(void)
{
	unsigned char i;
	unsigned char Byte=0x00;
	for(i=0;i<8;i++)
	{
		if(OneWire_ReceiveBit()){Byte|=(0x01<<i);}
	}
	return Byte;
}

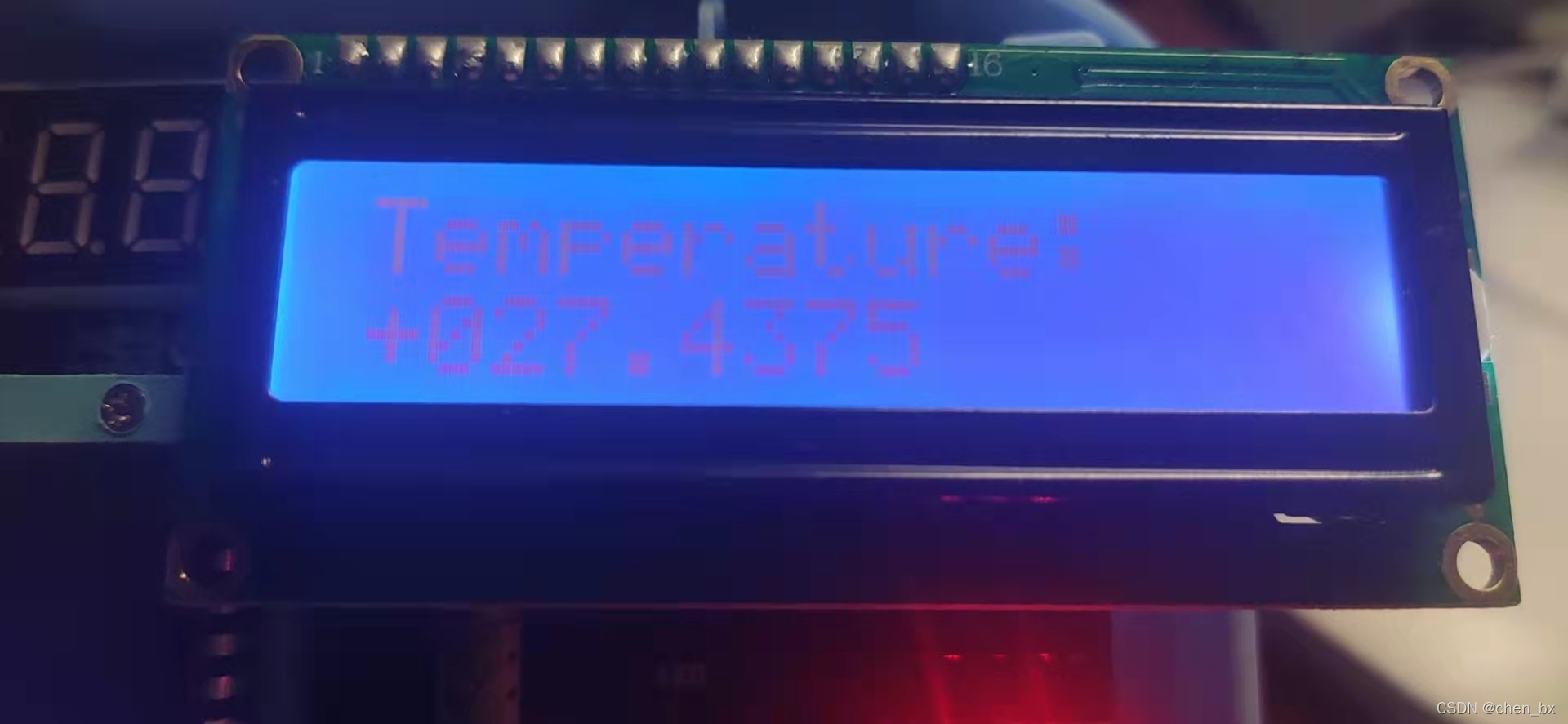

实验结果

在这里插入图片描述

DS18B20温度报警?

按键设置温度阈值
key1 最高温度+1
key2 最高温度- 1
key3 最低温度+1
key4 最低温度- 1
当温度超出最高温度 或者 低于最低温度时 将在LCD上显示报警

代码

main.c

#include <REGX52.H>
#include "LCD1602.h"
#include "DS18B20.h"
#include "Delay.h"
#include "AT24C02.h"
#include "Key.h"
#include "Timer0.h"

float T,TShow;
char TLow,THigh;
unsigned char KeyNum;

void main()
{
	DS18B20_ConvertT();		//上电先转换一次温度，防止第一次读数据错误
	Delay(1000);			//等待转换完成
	THigh=AT24C02_ReadByte(0);	//读取温度阈值数据
	TLow=AT24C02_ReadByte(1);
	if(THigh>125 || TLow<-55 || THigh<=TLow)
	{
		THigh=20;			//如果阈值非法，则设为默认值
		TLow=15;
	}
	LCD_Init();
	LCD_ShowString(1,1,"T:");
	LCD_ShowString(2,1,"TH:");
	LCD_ShowString(2,9,"TL:");
	LCD_ShowSignedNum(2,4,THigh,3);
	LCD_ShowSignedNum(2,12,TLow,3);
	Timer0_Init();

	while(1)
	{
		KeyNum=Key();

		/*温度读取及显示*/
		DS18B20_ConvertT();	//转换温度
		T=DS18B20_ReadT();	//读取温度
		if(T<0)				//如果温度小于0
		{
			LCD_ShowChar(1,3,'-');	//显示负号
			TShow=-T;		//将温度变为正数
		}
		else				//如果温度大于等于0
		{
			LCD_ShowChar(1,3,'+');	//显示正号
			TShow=T;
		}
		LCD_ShowNum(1,4,TShow,3);		//显示温度整数部分
		LCD_ShowChar(1,7,'.');		//显示小数点
		LCD_ShowNum(1,8,(unsigned long)(TShow*100)%100,2);//显示温度小数部分

		/*阈值判断及显示*/
		if(KeyNum)
		{
			if(KeyNum==1)	//K1按键，THigh自增
			{
				THigh++;
				if(THigh>125){THigh=125;}
			}
			if(KeyNum==2)	//K2按键，THigh自减
			{
				THigh--;
				if(THigh<=TLow){THigh++;}
			}
			if(KeyNum==3)	//K3按键，TLow自增
			{
				TLow++;
				if(TLow>=THigh){TLow--;}
			}
			if(KeyNum==4)	//K4按键，TLow自减
			{
				TLow--;
				if(TLow<-55){TLow=-55;}
			}
			LCD_ShowSignedNum(2,4,THigh,3);	//显示阈值数据
			LCD_ShowSignedNum(2,12,TLow,3);
			AT24C02_WriteByte(0,THigh);		//写入到At24C02中保存
			Delay(5);
			AT24C02_WriteByte(1,TLow);
			Delay(5);
		}
		if(T>THigh)			//越界判断
		{
			LCD_ShowString(1,13,"OV:H");
		}
		else if(T<TLow)
		{
			LCD_ShowString(1,13,"OV:L");
		}
		else
		{
			LCD_ShowString(1,13,"    ");
		}
	}
}

void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=20)
	{
		T0Count=0;
		Key_Loop();	//每20ms调用一次按键驱动函数
	}
}

DS18B20.c

#include <REGX52.H>
#include "OneWire.h"

//DS18B20指令
#define DS18B20_SKIP_ROM			0xCC
#define DS18B20_CONVERT_T			0x44
#define DS18B20_READ_SCRATCHPAD 	0xBE

/**
  * @brief  DS18B20开始温度变换
  * @param  无
  * @retval 无
  */
void DS18B20_ConvertT(void)
{
	OneWire_Init();
	OneWire_SendByte(DS18B20_SKIP_ROM);
	OneWire_SendByte(DS18B20_CONVERT_T);
}

/**
  * @brief  DS18B20读取温度
  * @param  无
  * @retval 温度数值
  */
float DS18B20_ReadT(void)
{
	unsigned char TLSB,TMSB;
	int Temp;
	float T;
	OneWire_Init();
	OneWire_SendByte(DS18B20_SKIP_ROM);
	OneWire_SendByte(DS18B20_READ_SCRATCHPAD);
	TLSB=OneWire_ReceiveByte();
	TMSB=OneWire_ReceiveByte();
	Temp=(TMSB<<8)|TLSB;
	T=Temp/16.0;
	return T;
}

key.c

#include <REGX52.H>
#include "Delay.h"

unsigned char Key_KeyNumber;

/**
  * @brief  获取按键键码
  * @param  无
  * @retval 按下按键的键码，范围：0,1~4,0表示无按键按下
  */
unsigned char Key(void)
{
	unsigned char Temp=0;
	Temp=Key_KeyNumber;
	Key_KeyNumber=0;
	return Temp;
}

/**
  * @brief  获取当前按键的状态，无消抖及松手检测
  * @param  无
  * @retval 按下按键的键码，范围：0,1~4,0表示无按键按下
  */
unsigned char Key_GetState()
{
	unsigned char KeyNumber=0;

	if(P3_1==0){KeyNumber=1;}
	if(P3_0==0){KeyNumber=2;}
	if(P3_2==0){KeyNumber=3;}
	if(P3_3==0){KeyNumber=4;}

	return KeyNumber;
}

/**
  * @brief  按键驱动函数，在中断中调用
  * @param  无
  * @retval 无
  */
void Key_Loop(void)
{
	static unsigned char NowState,LastState;
	LastState=NowState;				//按键状态更新
	NowState=Key_GetState();		//获取当前按键状态
	//如果上个时间点按键按下，这个时间点未按下，则是松手瞬间，以此避免消抖和松手检测
	if(LastState==1 && NowState==0)
	{
		Key_KeyNumber=1;
	}
	if(LastState==2 && NowState==0)
	{
		Key_KeyNumber=2;
	}
	if(LastState==3 && NowState==0)
	{
		Key_KeyNumber=3;
	}
	if(LastState==4 && NowState==0)
	{
		Key_KeyNumber=4;
	}
}

timer0.c

#include <REGX52.H>

/**
  * @brief  定时器0初始化，1毫秒@12.000MHz
  * @param  无
  * @retval 无
  */
void Timer0_Init(void)
{
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0=1;
	EA=1;
	PT0=0;
}

/*定时器中断函数模板
void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=1000)
	{
		T0Count=0;

	}
}
*/

onewire.c

#include <REGX52.H>

//引脚定义
sbit OneWire_DQ=P3^7;

/**
  * @brief  单总线初始化
  * @param  无
  * @retval 从机响应位，0为响应，1为未响应
  */
unsigned char OneWire_Init(void)
{
	unsigned char i;
	unsigned char AckBit;
	EA=0;
	OneWire_DQ=1;
	OneWire_DQ=0;
	i = 247;while (--i);		//Delay 500us
	OneWire_DQ=1;
	i = 32;while (--i);			//Delay 70us
	AckBit=OneWire_DQ;
	i = 247;while (--i);		//Delay 500us
	EA=1;
	return AckBit;
}

/**
  * @brief  单总线发送一位
  * @param  Bit 要发送的位
  * @retval 无
  */
void OneWire_SendBit(unsigned char Bit)
{
	unsigned char i;
	EA=0;
	OneWire_DQ=0;
	i = 4;while (--i);			//Delay 10us
	OneWire_DQ=Bit;
	i = 24;while (--i);			//Delay 50us
	OneWire_DQ=1;
	EA=1;
}

/**
  * @brief  单总线接收一位
  * @param  无
  * @retval 读取的位
  */
unsigned char OneWire_ReceiveBit(void)
{
	unsigned char i;
	unsigned char Bit;
	EA=0;
	OneWire_DQ=0;
	i = 2;while (--i);			//Delay 5us
	OneWire_DQ=1;
	i = 2;while (--i);			//Delay 5us
	Bit=OneWire_DQ;
	i = 24;while (--i);			//Delay 50us
	EA=1;
	return Bit;
}

/**
  * @brief  单总线发送一个字节
  * @param  Byte 要发送的字节
  * @retval 无
  */
void OneWire_SendByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		OneWire_SendBit(Byte&(0x01<<i));
	}
}

/**
  * @brief  单总线接收一个字节
  * @param  无
  * @retval 接收的一个字节
  */
unsigned char OneWire_ReceiveByte(void)
{
	unsigned char i;
	unsigned char Byte=0x00;
	for(i=0;i<8;i++)
	{
		if(OneWire_ReceiveBit()){Byte|=(0x01<<i);}
	}
	return Byte;
}

AT24C02.C

#include <REGX52.H>
#include "I2C.h"

#define AT24C02_ADDRESS		0xA0

/**
  * @brief  AT24C02写入一个字节
  * @param  WordAddress 要写入字节的地址
  * @param  Data 要写入的数据
  * @retval 无
  */
void AT24C02_WriteByte(unsigned char WordAddress,Data)
{
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_SendByte(Data);
	I2C_ReceiveAck();
	I2C_Stop();
}

/**
  * @brief  AT24C02读取一个字节
  * @param  WordAddress 要读出字节的地址
  * @retval 读出的数据
  */
unsigned char AT24C02_ReadByte(unsigned char WordAddress)
{
	unsigned char Data;
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS|0x01);
	I2C_ReceiveAck();
	Data=I2C_ReceiveByte();
	I2C_SendAck(1);
	I2C_Stop();
	return Data;
}

I2C.c

#include <REGX52.H>

//引脚定义
sbit I2C_SCL=P2^1;
sbit I2C_SDA=P2^0;

/**
  * @brief  I2C开始
  * @param  无
  * @retval 无
  */
void I2C_Start(void)
{
	I2C_SDA=1;
	I2C_SCL=1;
	I2C_SDA=0;
	I2C_SCL=0;
}

/**
  * @brief  I2C停止
  * @param  无
  * @retval 无
  */
void I2C_Stop(void)
{
	I2C_SDA=0;
	I2C_SCL=1;
	I2C_SDA=1;
}

/**
  * @brief  I2C发送一个字节
  * @param  Byte 要发送的字节
  * @retval 无
  */
void I2C_SendByte(unsigned char Byte)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		I2C_SDA=Byte&(0x80>>i);
		I2C_SCL=1;
		I2C_SCL=0;
	}
}

/**
  * @brief  I2C接收一个字节
  * @param  无
  * @retval 接收到的一个字节数据
  */
unsigned char I2C_ReceiveByte(void)
{
	unsigned char i,Byte=0x00;
	I2C_SDA=1;
	for(i=0;i<8;i++)
	{
		I2C_SCL=1;
		if(I2C_SDA){Byte|=(0x80>>i);}
		I2C_SCL=0;
	}
	return Byte;
}

/**
  * @brief  I2C发送应答
  * @param  AckBit 应答位，0为应答，1为非应答
  * @retval 无
  */
void I2C_SendAck(unsigned char AckBit)
{
	I2C_SDA=AckBit;
	I2C_SCL=1;
	I2C_SCL=0;
}

/**
  * @brief  I2C接收应答位
  * @param  无
  * @retval 接收到的应答位，0为应答，1为非应答
  */
unsigned char I2C_ReceiveAck(void)
{
	unsigned char AckBit;
	I2C_SDA=1;
	I2C_SCL=1;
	AckBit=I2C_SDA;
	I2C_SCL=0;
	return AckBit;
}

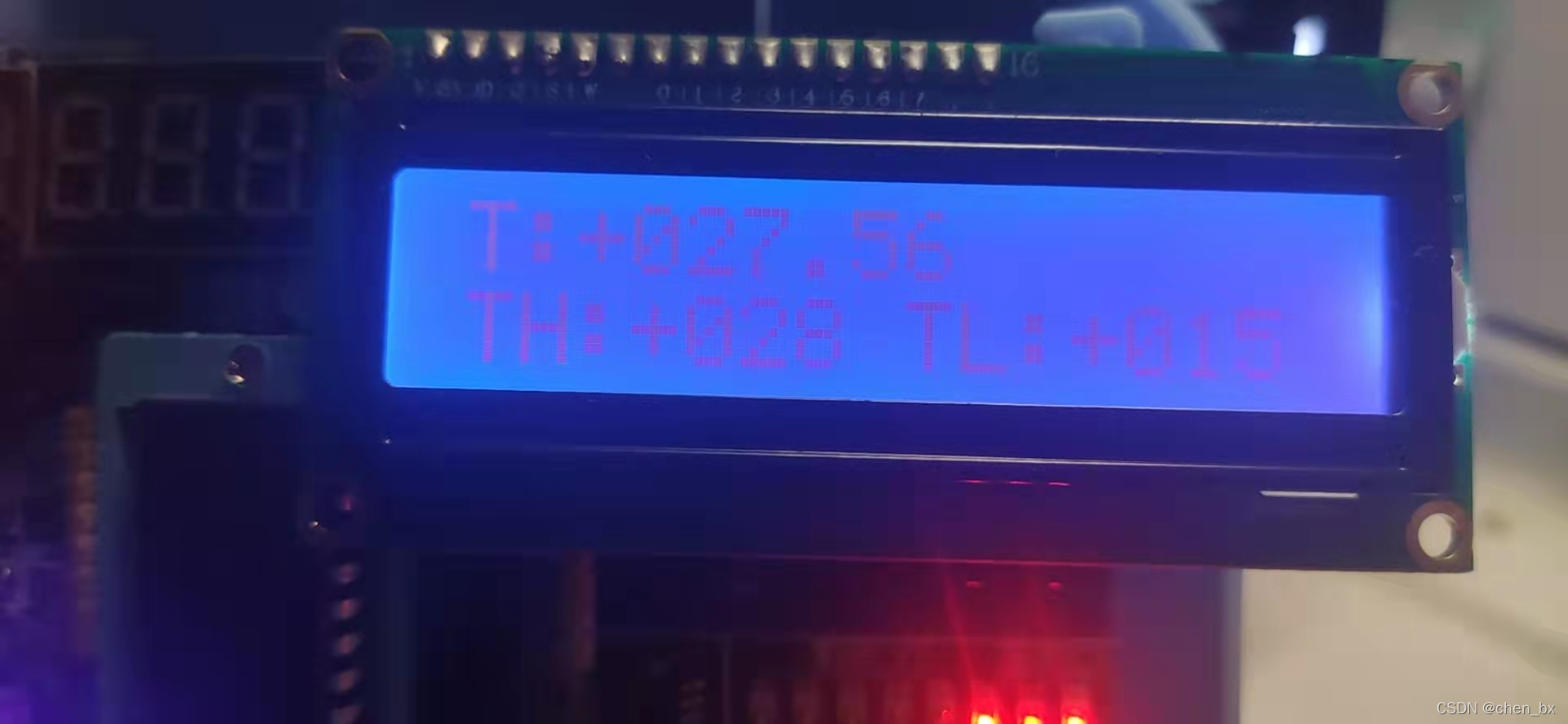

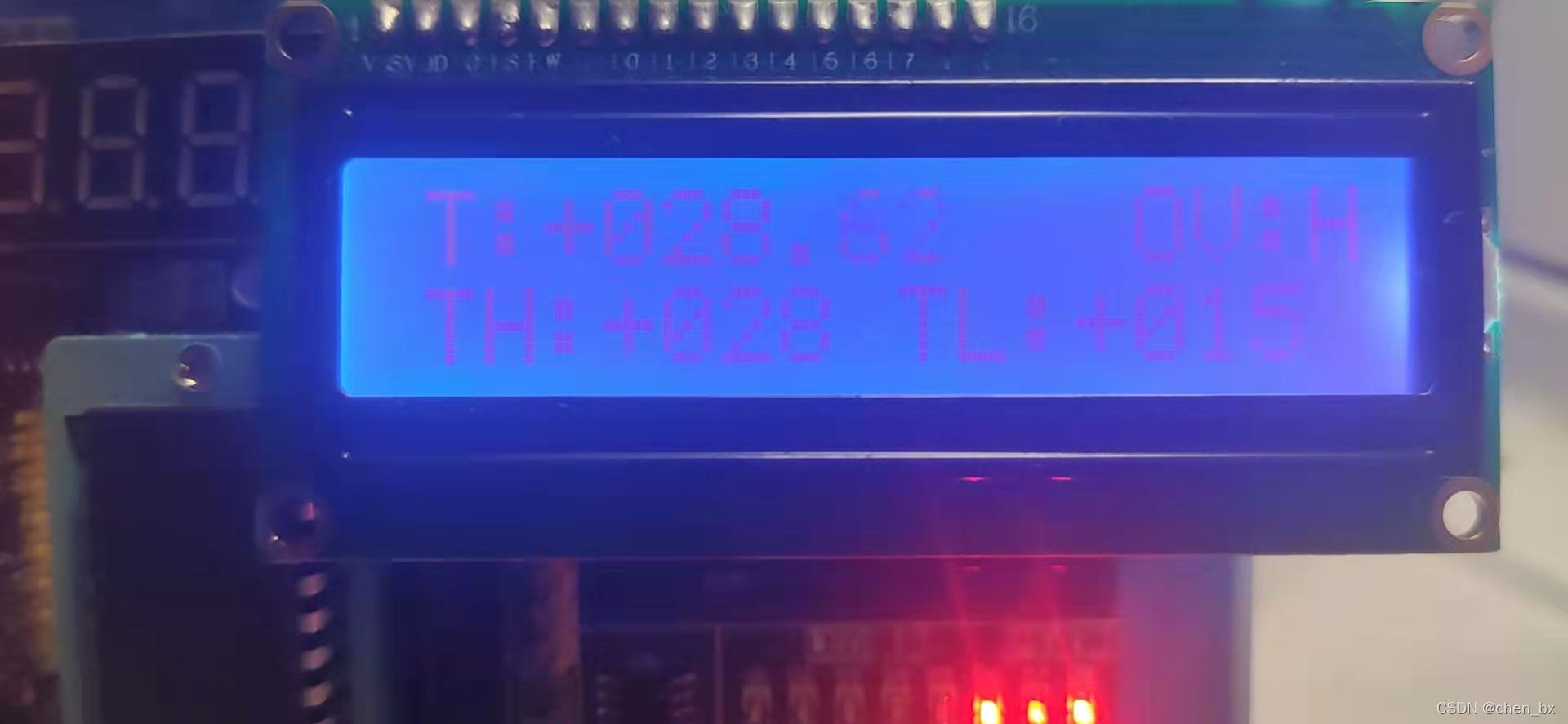

实验结果

在这里插入图片描述

在这里插入图片描述
  嵌入式 最新文章
基于高精度单片机开发红外测温仪方案
89C51单片机与DAC0832
基于51单片机宠物自动投料喂食器控制系统仿
《痞子衡嵌入式半月刊》 第 68 期
多思计组实验实验七 简单模型机实验
CSC7720
启明智显分享| ESP32学习笔记参考--PWM(脉冲
STM32初探
STM32 总结
【STM32】CubeMX例程四---定时器中断（附工
上一篇文章      下一篇文章      查看所有文章
加:2022-03-22 20:46:35  更:2022-03-22 20:47:05

开发: C++知识库 Java知识库 JavaScript Python PHP知识库 人工智能 区块链 大数据 移动开发 嵌入式 开发工具 数据结构与算法 开发测试 游戏开发 网络协议 系统运维
教程: HTML教程 CSS教程 JavaScript教程 Go语言教程 JQuery教程 VUE教程 VUE3教程 Bootstrap教程 SQL数据库教程 C语言教程 C++教程 Java教程 Python教程 Python3教程 C#教程
数码: 电脑 笔记本 显卡 显示器 固态硬盘 硬盘 耳机 手机 iphone vivo oppo 小米 华为 单反 装机 图拉丁

360图书馆 购物 三丰科技 阅读网 日历 万年历 2024年11日历 -2024/11/26 6:47:25-

图片自动播放器
↓图片自动播放器↓ 		TxT小说阅读器
↓语音阅读,小说下载,古典文学↓ 		一键清除垃圾
↓轻轻一点,清除系统垃圾↓ 		图片批量下载器
↓批量下载图片,美女图库↓
  网站联系: qq:121756557 email:121756557@qq.com  IT数码
