前言

从Proteus8.6开始，STM32单片机就可以像51单片机一样在Proteus里愉快的跑仿真了。通过我一段时间的摸索，使用STM32的HAL库编写代码运行仿真最为稳定。固件库运行仿真时，计时器误差较大无法精准计时，所以本系列所有代码均采用HAL库编写，Proteus版本为8.11。

一、如何建立一个可以跑STM32仿真的工程

软件安装就不多说了，CSDN上就有教程，直接进入正题

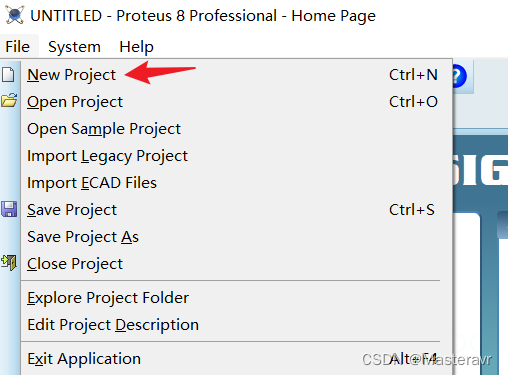

首先新建工程
在这里插入图片描述

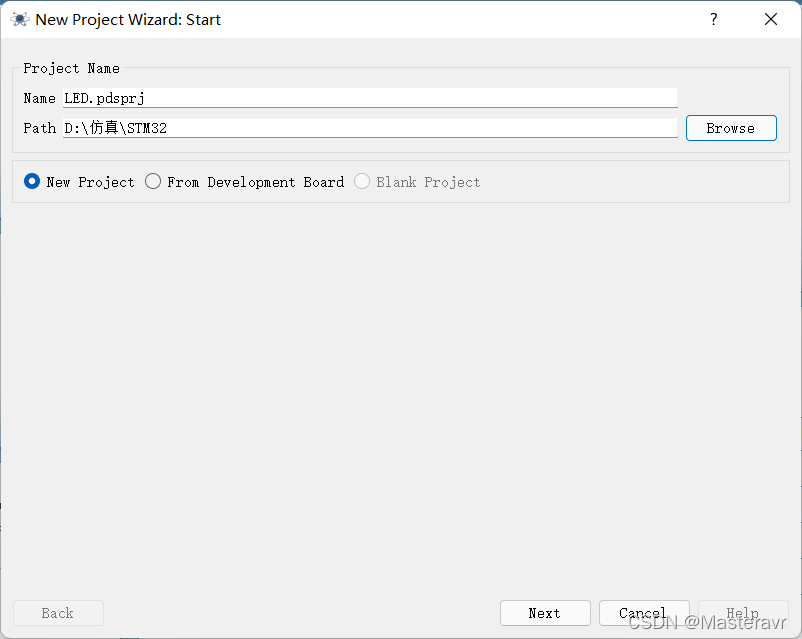

命名工程，选定路径

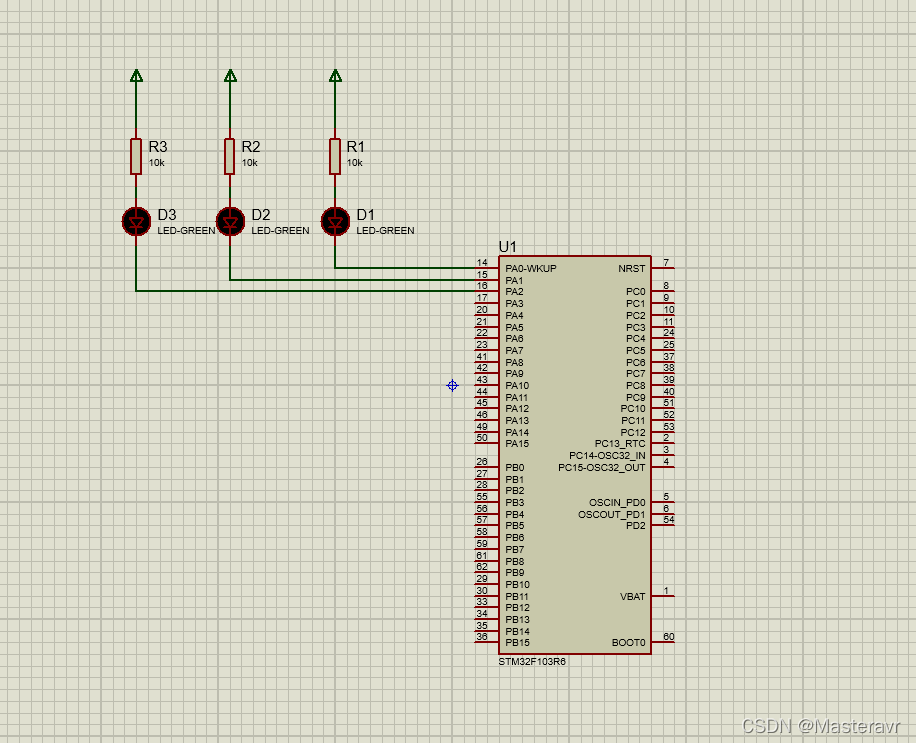

一路Next画出的仿真图如下：

不需要加晶振，不需要加复位电路，把STM32芯片放进去就可以。

二、仿真代码

STM32仿真最重要的是选对系统时钟，我仿真时选用的是内部RC,系统时钟配置为8Mhz,其他配置基本不能正确运行。
重点来啦！！！！！！

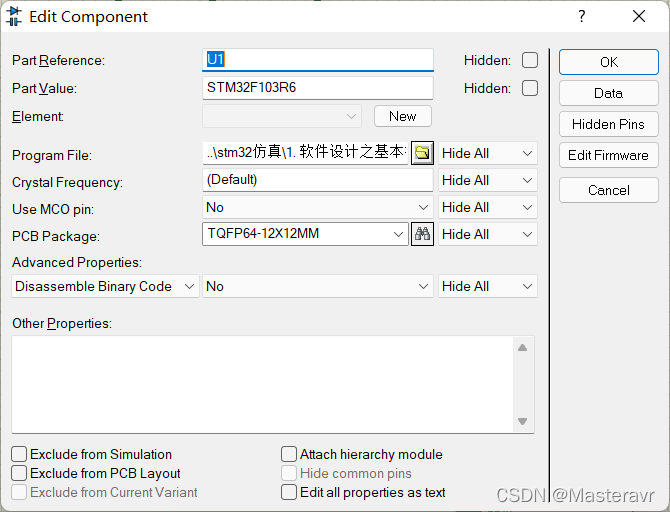

Crystal Frequency 不需要填写
在这里插入图片描述
系统时钟配置代码如下

void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct;
  RCC_ClkInitTypeDef RCC_ClkInitStruct;
  RCC_PeriphCLKInitTypeDef PeriphClkInit;
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.HSICalibrationValue = 16;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_NONE;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
//    Error_Handler();
  }
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_HSI;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK)
  {
//    Error_Handler();
  }
  PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_ADC;
  PeriphClkInit.AdcClockSelection = RCC_ADCPCLK2_DIV2;
  if (HAL_RCCEx_PeriphCLKConfig(&PeriphClkInit) != HAL_OK)
  {
//    Error_Handler();
  }
  HAL_SYSTICK_Config(HAL_RCC_GetHCLKFreq()/1000);
  HAL_SYSTICK_CLKSourceConfig(SYSTICK_CLKSOURCE_HCLK);
  HAL_NVIC_SetPriority(SysTick_IRQn, 0, 0);
}
