前期准备：
- STM32CubeMX
- STM32C8T6核心板
- IDE Keil（MDK-ARM）
- 杜邦线×7
- 0.96寸OLED屏（7针脚）
SPI背景和接线
1.什么是SPI
SPI英文缩写“Serial Peripheral Interface”，是一种串行外设接口，是一种四线制的同步串行通信接口，用来连接MCU、传感器、存储设备
SPI是全双工且SPI没有定义速度限制，通常能达到甚至超过10 Mbps，这也是为什么SPI被广泛使用的原因
而SPI分为软件SPI和硬件SPI，因为SPI是一种需要时序的工作方式，所以当你细究SPI的原理时，你会发现每根信号线的工作时序有条有理，工作顺序前后清晰，严格按照时序进行工作
- 软件SPI：通过软件编写代码控制管脚按照SPI的原理进行工作，模拟SPI就是软件SPI
- 硬件SPI：有些单片机的管脚复用功能有SPI，即这些单片机内部集成了专门用于SPI工作的芯片，即硬件SPI
2.如何接线
| 单片机 | OLED屏 |
|---|---|
| 电源地 | GND |
| 电源3.3V~5V | V |
| 单片机任意IO | D0 / SCK |
| 单片机任意IO | D1 / SDA |
| 单片机任意IO | RST |
| 单片机任意IO | DC |
| 电源地 | CS |
STM32CubeMX部分

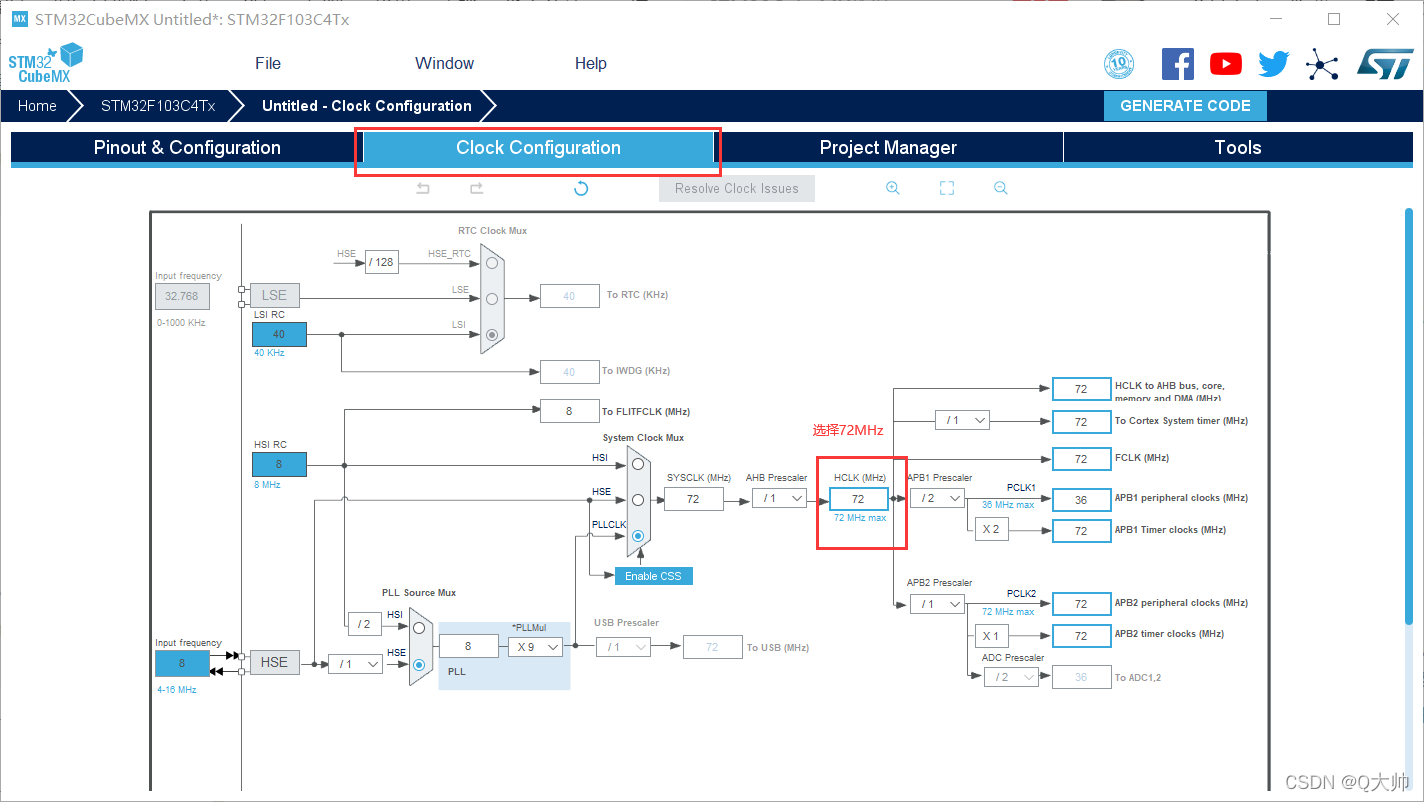

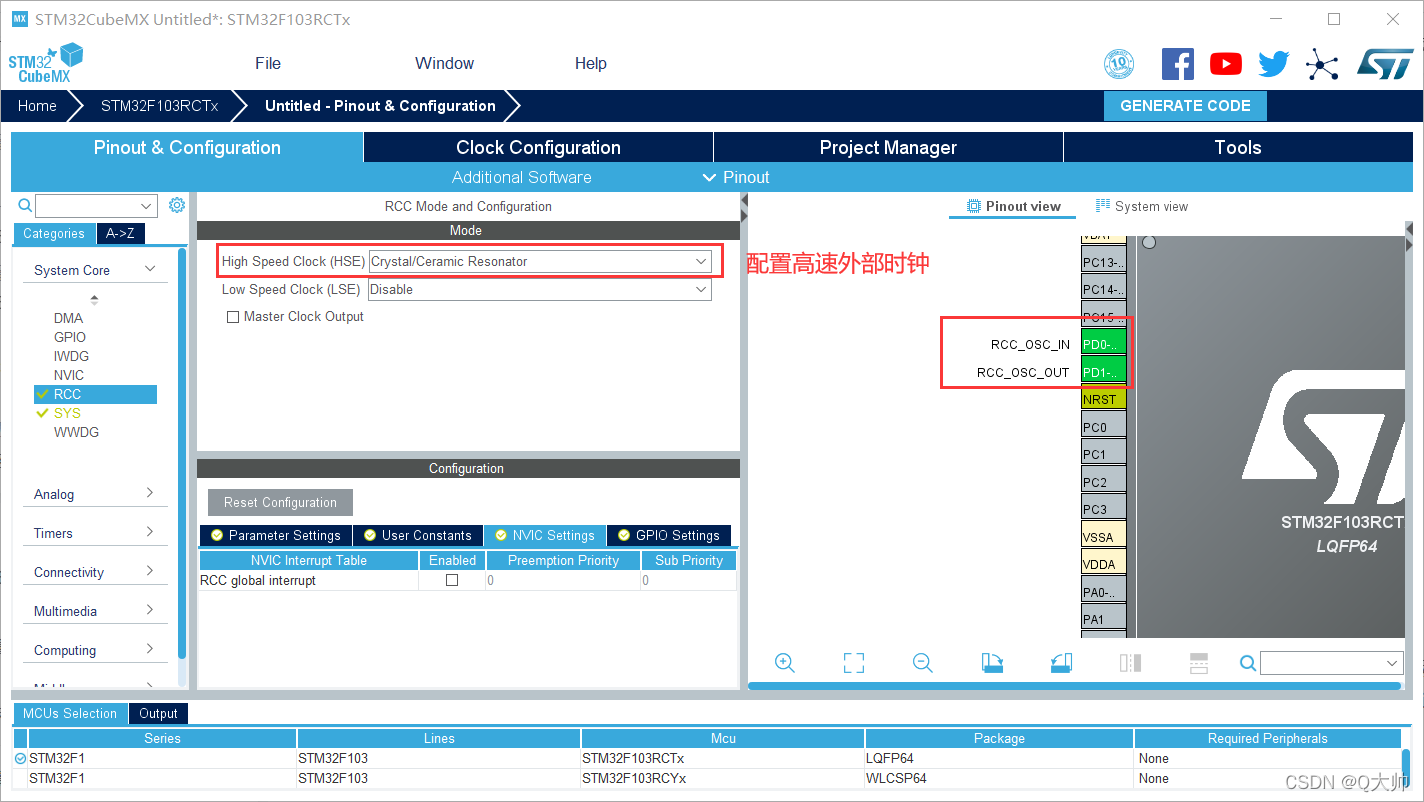

1.配置时钟
选择STM32F103C8Tx系列芯片，配置时钟的同时会自动配置IO口引脚
将HCLK设置为最大频率72MHz

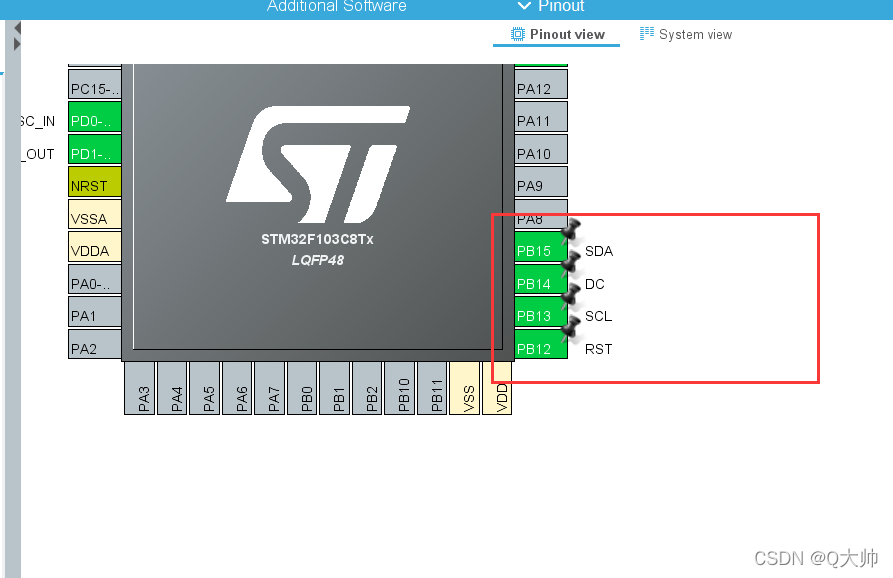

2.配置IO口
- PB13（OutPut模式）——>SCK
- PB15（OutPut模式）——>SDA
- PB12（OutPut模式）——>RST
- PB14（OutPut模式）——>DC
硬件SPI篇讲过，当只有一个从机的时候，CS脚可以直接接地。将代码中关于CS的函数全部注释即可，所以本次工程没有设CS脚

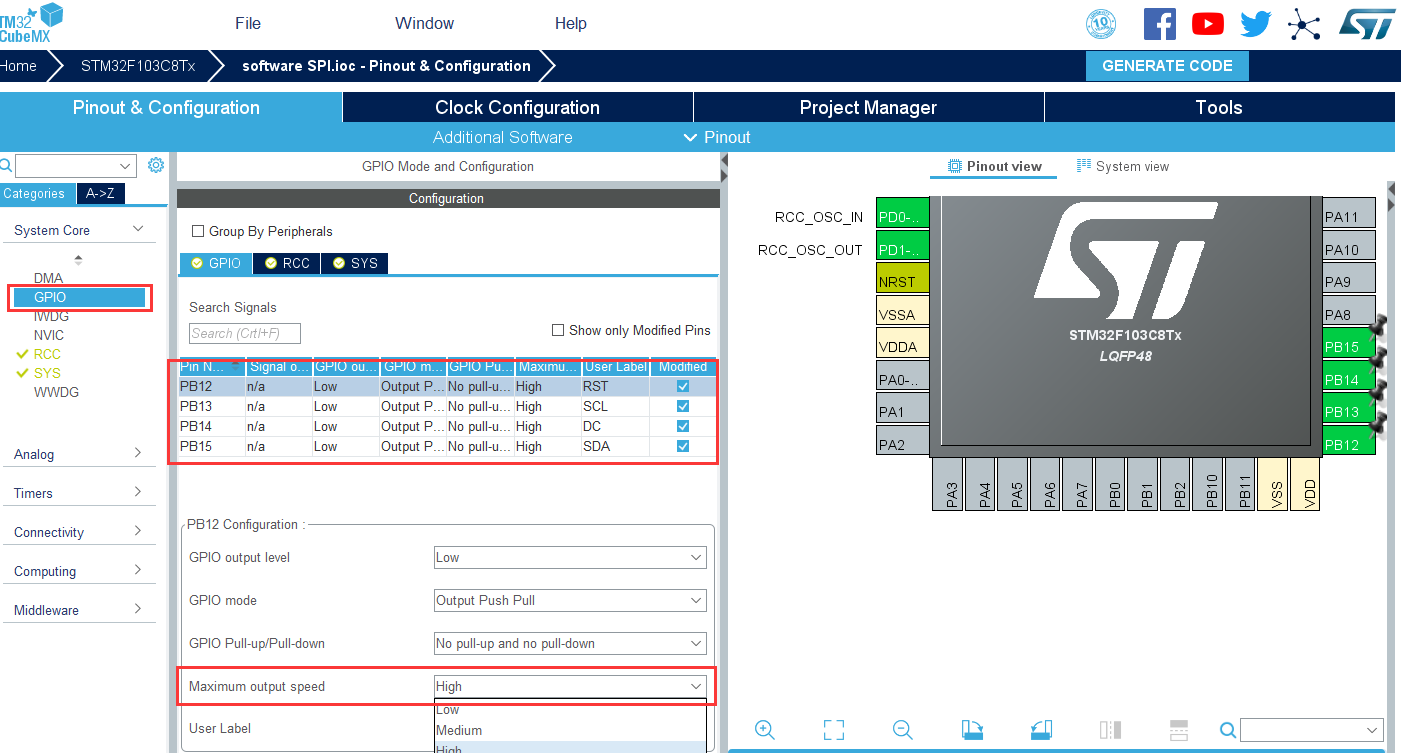

GPIO——>Maximum output speed（引脚最大输出速率）：High
管脚输出速率设置为高，因为与OLED屏的刷新率挂钩
3.工程生成

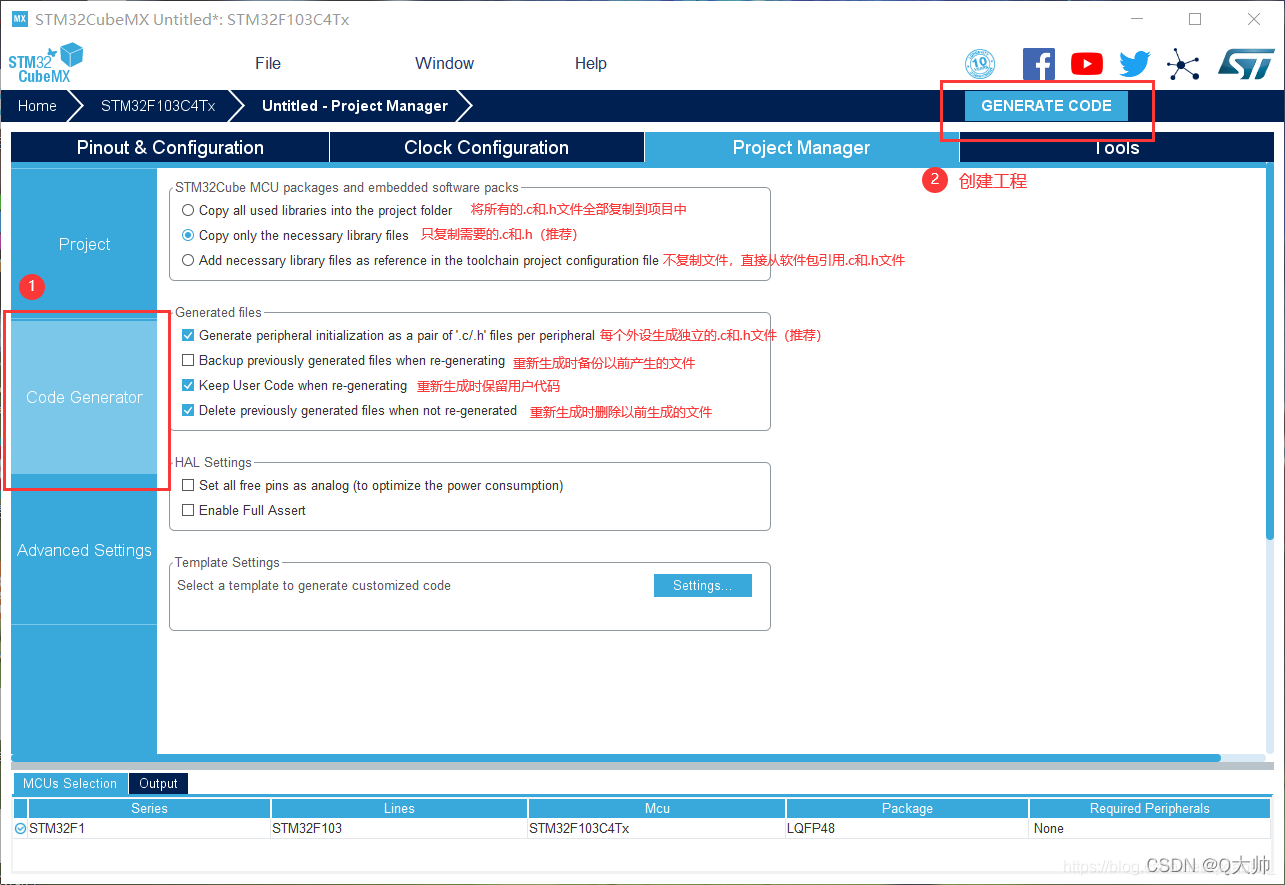

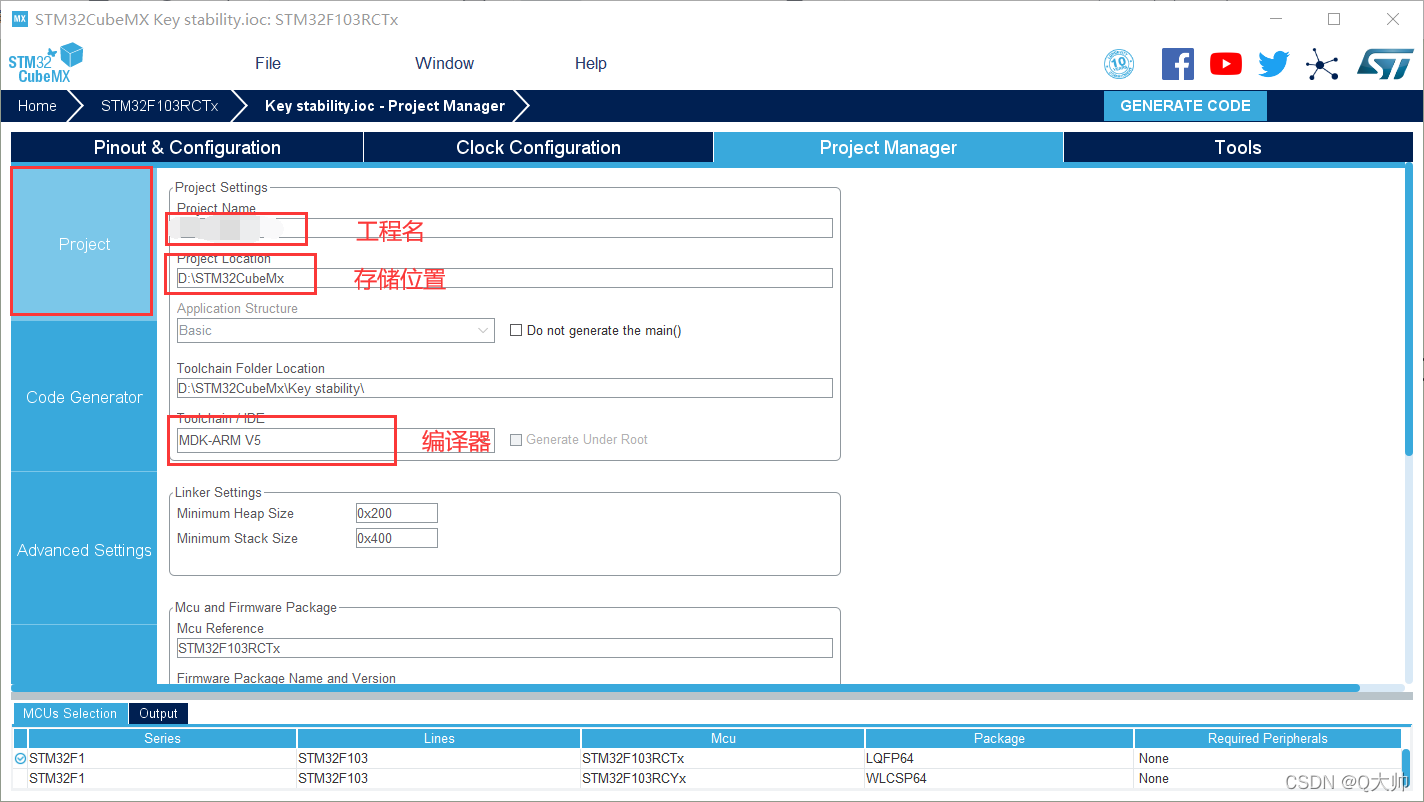

工程管理依旧是这几个选项，然后GENERATE CODE，STM32CubeMX部分完成
MDK 5 部分
1.移植OLED文件
文末有工程链接

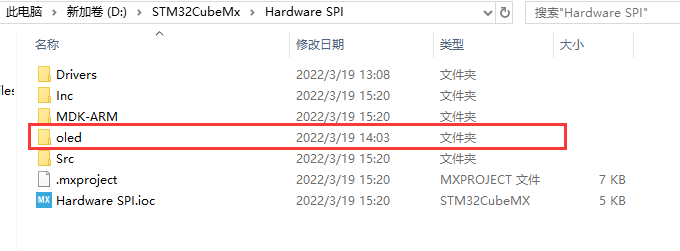

将oled文件放在如图位置

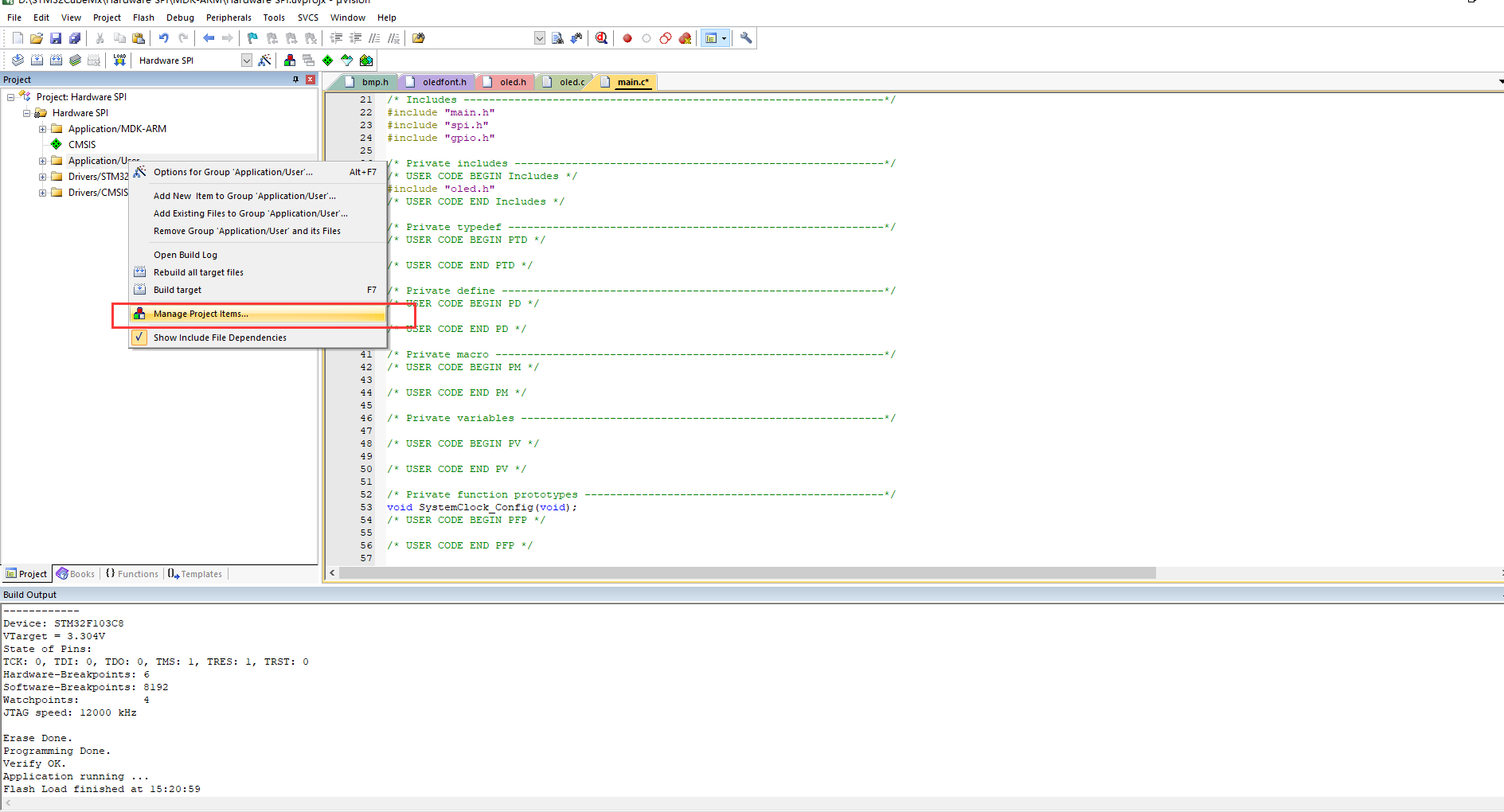

打开MDK 5 ，点击如图

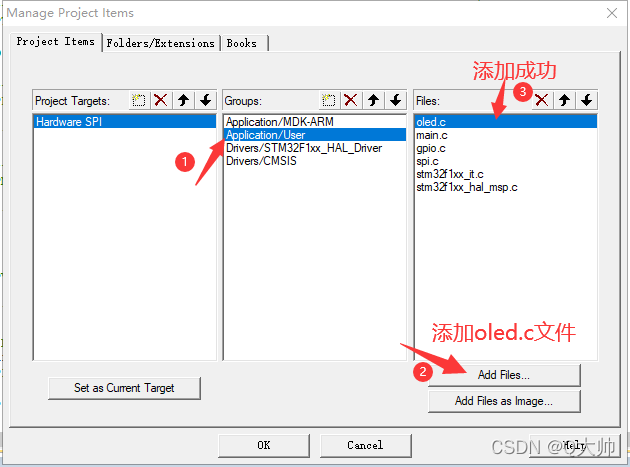

添加oled.c文件

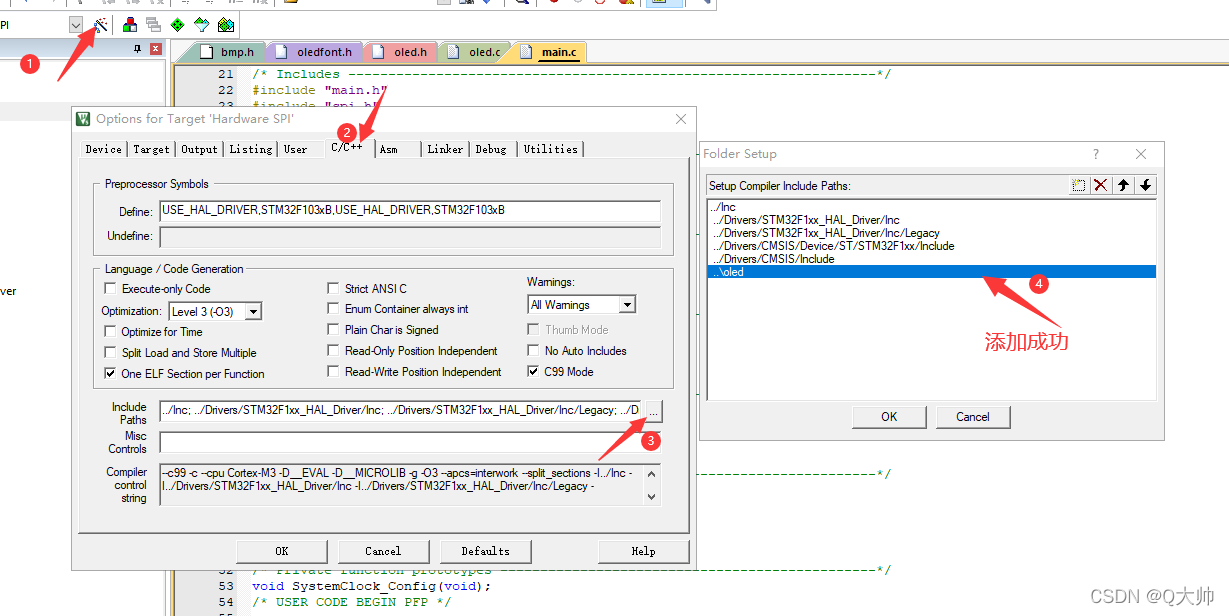

添加oled.h文件路径
2.修改引脚

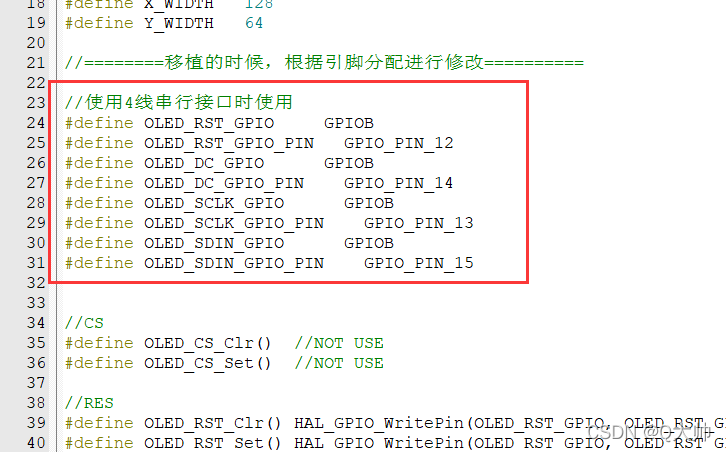

在oled.h文件修改自定义的引脚
3.修改main函数

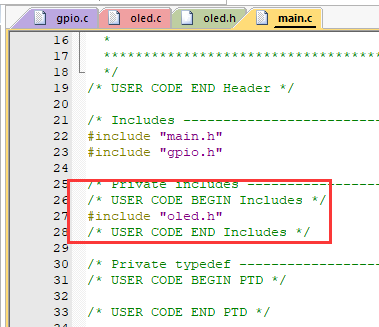

- 添加头文件
#include "oled.h"

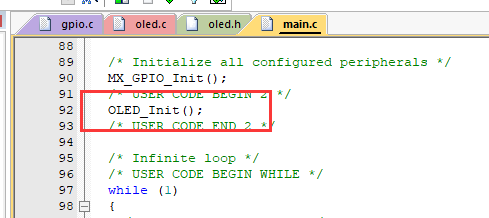

- OLED初始化
- while(1)函数

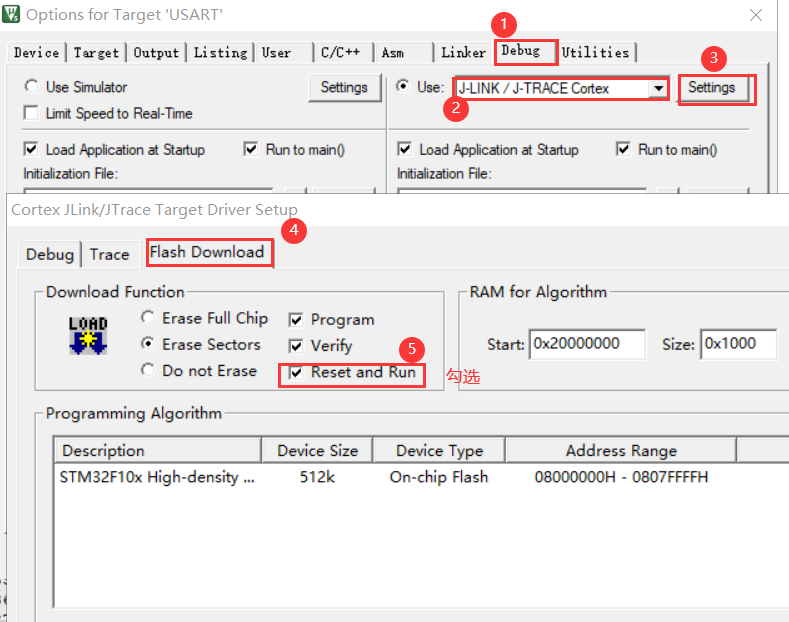

编译下载时需要选择相对应的下载器，勾选以下

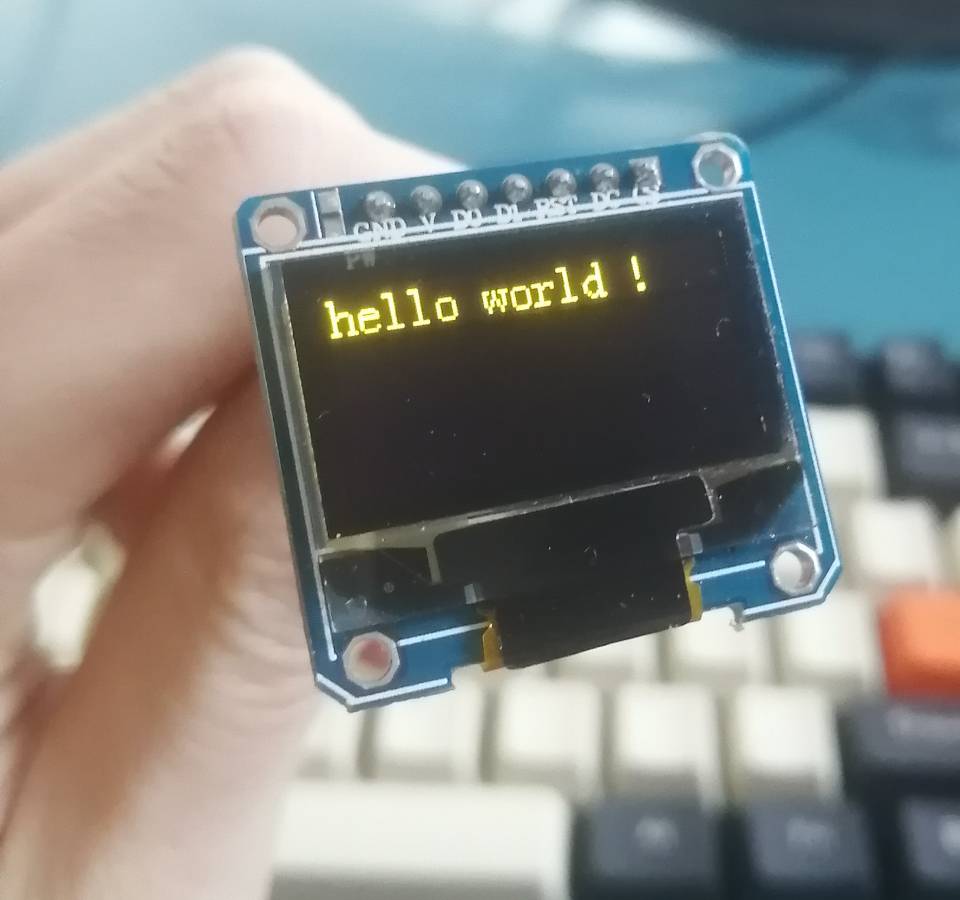

效果如图
本期工程链接：提取码：5598
