[嵌入式]独立按键扫描实现单击、双击、长按、组合等事件，使用FlexibleButton来实现

独立按键扫描实现单击、双击、长按、组合等事件，使用FlexibleButton来实现

编译器平台及例程说明
- 编译器平台说明
- 例程说明
一、宏定义说明
二、变量的定义
三、读取按键状态
四、按键事件回调
五、初始化按键
六、测试例程
七、FlexibleButton源码说明
八、运行效果

编译器平台及例程说明

编译器平台说明

1. Toolchain : MDK-ARM Community  Version: 5.30.0.0(Kile V5)
2. Encoding  : Encode in UTF-8 without signature
3. Device Specific Packs : Keil.STM32H7xx_DFP.2.7.0.pack
4. Preprocessor Symbols Define : USE_HAL_DRIVER, STM32H743xx
    USE_HAL_DRIVER : 允许使用HAL库驱动
    STM32H743xx    : STM32H743xx芯片
5. Chip Type : STM32H743VIT6, Flash:2MByte, ROM:1MByte
6. 在stm32h7xx_hal_conf.h文件中HSE_VALUE为外部高速振荡器，默认25MHZ。此值必须与硬件保持一致。

例程说明

1. 独立按键扫描实现单击、双击、长按、组合等事件，使用FlexibleButton来实现

一、宏定义说明

// PE3  -- User Key1 -- 用户按键1
// PC5  -- User Key2 -- 用户按键2
#define USER_KEY1_PIN                                               USER_KEY1_Pin
#define USER_KEY2_PIN                                               USER_KEY2_Pin
#define Read_Key1_State()                                           HAL_GPIO_ReadPin(USER_KEY1_GPIO_Port, USER_KEY1_PIN)
#define Read_Key2_State()                                           HAL_GPIO_ReadPin(USER_KEY2_GPIO_Port, USER_KEY2_PIN)


#define XTO_STR(e)                                                        (#e)


typedef enum
{
    USER_BTN1 = 0,
    USER_BTN2 = 1,
    USER_BTN_MAX
}eUserBtn;

二、变量的定义

static flex_button_t UserButton[USER_BTN_MAX];

/* 按键事件*/
static char * BTN_EVENT_STR[FLEX_BTN_PRESS_NONE + 1] =
{
    XTO_STR(PressDown),
    XTO_STR(Click),
    XTO_STR(Double),
    XTO_STR(RepeatClick),
    XTO_STR(ShortStart),
    XTO_STR(ShortEnd),
    XTO_STR(LongStart),
    XTO_STR(LongEnd),
    XTO_STR(LongHold),
    XTO_STR(LongHoldEnd),
    XTO_STR(BtnEventMax),
    XTO_STR(BtnEventNone),
};


/* 按键ID字符串 */
static char * BTN_ID_STR[USER_BTN_MAX] =
{
    XTO_STR(BTN1),
    XTO_STR(BTN2),
};

三、读取按键状态

/* 读取按键状态 */
static u8 ubRead_Button_Value(void * arg)
{
    flex_button_t * btn = (flex_button_t *)arg;

    switch(btn->id)
    {
        case USER_BTN1: return Read_Key1_State() ;
        case USER_BTN2: return Read_Key2_State() ;
        default: break;
    }

    return 0;
}

四、按键事件回调

/* 按键事件回调 */
static void vButtonEvent_CallBack(void * arg)
{
    flex_button_t * btn = (flex_button_t *)arg;

    dprintf("id:[%d-%s]    event:[%d-%s]\r\n", \
            btn->id, BTN_ID_STR[btn->id], \
            btn->event, BTN_EVENT_STR[btn->event]);

    //独立按键
    switch (btn->id)
    {
        case USER_BTN1:
        {
            switch (btn->event)
            {
                case FLEX_BTN_PRESS_CLICK ://单击
                    dprintf("BTN1 Click...\r\n");
                break;

                case FLEX_BTN_PRESS_DOUBLE_CLICK ://双击
                    dprintf("BTN1 Double Click...\r\n");
                break;

                case FLEX_BTN_PRESS_LONG_START ://长按
                    dprintf("BTN1 Long Press...\r\n");
                break;

                default: break;
            }
        }
        break;

        case USER_BTN2:
        {
            switch (btn->event)
            {
                case FLEX_BTN_PRESS_CLICK ://单击
                    dprintf("BTN2 Click...\r\n");
                break;

                case FLEX_BTN_PRESS_DOUBLE_CLICK ://双击
                    dprintf("BTN2 Double Click...\r\n");
                break;

                case FLEX_BTN_PRESS_LONG_START ://长按
                    dprintf("BTN2 Long Press...\r\n");
                break;

                default: break;
            }
        }
        break;

        default: break;
    }


    //组合按键
   if ((flex_button_event_read(&UserButton[USER_BTN1]) == FLEX_BTN_PRESS_CLICK) &&\
       (flex_button_event_read(&UserButton[USER_BTN2]) == FLEX_BTN_PRESS_CLICK))
   {
        dprintf("BTN1 And BTN2 Click...\r\n");
   }

    if ((flex_button_event_read(&UserButton[USER_BTN1]) == FLEX_BTN_PRESS_LONG_START) &&\
        (flex_button_event_read(&UserButton[USER_BTN2]) == FLEX_BTN_PRESS_LONG_START))
   {
        dprintf("BTN1 And BTN2 Long Press...\r\n");
   }
}

五、初始化按键

/* 初始化按键输入 */
static void vInit_Key_Input(void)
{
    // PC5  -- User Key1 -- 用户按键1
    // PE3  -- User Key2 -- 用户按键2

    GPIO_InitTypeDef GPIO_InitStruct = {0};

    GPIO_InitStruct.Pin   = USER_KEY1_Pin;
    GPIO_InitStruct.Mode  = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull  = GPIO_PULLUP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(USER_KEY1_GPIO_Port, &GPIO_InitStruct);

    GPIO_InitStruct.Pin  = USER_KEY2_Pin;
    HAL_GPIO_Init(USER_KEY2_GPIO_Port, &GPIO_InitStruct);

    dprintf("5-STM32H743xx_CubeMx_KeyInput_FlexibleButton......\r\n");
}



/* 初始化按键 */
void vInit_Flexible_Button(void)
{
    u8 i = 0;

    memset(&UserButton[0], 0, sizeof(UserButton));
    vInit_Key_Input();

    for (i = 0; i < USER_BTN_MAX; i ++)
    {
        UserButton[i].id = i;// 按键的ID号
        UserButton[i].usr_button_read        = ubRead_Button_Value;       // 按键引脚电平读取函数
        UserButton[i].cb                     = vButtonEvent_CallBack;     // 事件回调函数
        UserButton[i].pressed_logic_level    = 0;                         // 设置按键按下的逻辑电平
        UserButton[i].short_press_start_tick = FLEX_MS_TO_SCAN_CNT(1500); // 设置短按事件触发的起始 tick
        UserButton[i].long_press_start_tick  = FLEX_MS_TO_SCAN_CNT(3000); // 设置长按事件触发的起始 tick
        UserButton[i].long_hold_start_tick   = FLEX_MS_TO_SCAN_CNT(4500); // 设置长按保持事件触发的起始 tick

        flex_button_register(&UserButton[i]); // 按键注册
    }
}

六、测试例程

int main(void)
{
    static u8 i = 0;

    vStartUp_System();
    vInit_System_BSP();
    vShow_PlatformDevice_Info();
    vInit_Flexible_Button();

    while (1)
    {
		flex_button_scan();
        HAL_Delay(20);
        if((++i) > 50)
        {
            i = 0;
            USER_LED_CPL();
        }
    }
}

七、FlexibleButton源码说明

typedef enum
{
    FLEX_BTN_PRESS_DOWN = 0,            /* 按下事件 */
    FLEX_BTN_PRESS_CLICK,               /* 单击事件 */
    FLEX_BTN_PRESS_DOUBLE_CLICK,        /* 双击事件 */
    FLEX_BTN_PRESS_REPEAT_CLICK,        /* 连击事件*/
    FLEX_BTN_PRESS_SHORT_START,         /* 短按开始事件 */
    FLEX_BTN_PRESS_SHORT_UP,            /* 短按抬起事件 */
    FLEX_BTN_PRESS_LONG_START,          /* 长按开始事件 */
    FLEX_BTN_PRESS_LONG_UP,             /* 长按抬起事件 */
    FLEX_BTN_PRESS_LONG_HOLD,           /* 长按保持事件 */
    FLEX_BTN_PRESS_LONG_HOLD_UP,        /* 长按保持的抬起事件 */
    FLEX_BTN_PRESS_MAX,
    FLEX_BTN_PRESS_NONE,
} flex_button_event_t;




typedef struct flex_button
{
    struct flex_button* next;                   /* 按键库使用单向链表串起所有的按键 */

    uint8_t  (*usr_button_read)(void *);        /* 用户设备的按键引脚电平读取函数，重要 */
    flex_button_response_callback  cb;          /* 设置按键事件回调，用于应用层对按键事件的分类处理 */

    uint16_t scan_cnt;                          /* 用于记录扫描次数，按键按下是开始从零计数 */
    uint16_t click_cnt;                         /* 记录单击次数，用于判定单击、连击 */
    uint16_t max_multiple_clicks_interval;      /* 击连间隙，用于判定是否结束连击计数，有默认值  */

    uint16_t debounce_tick;                     /* 消抖时间，暂未使用，依靠扫描间隙进行消抖 */
    uint16_t short_press_start_tick;            /* 设置短按事件触发的起始 tick */
    uint16_t long_press_start_tick;             /* 设置长按事件触发的起始 tick */
    uint16_t long_hold_start_tick;              /* 设置长按保持事件触发的起始 tick */

    uint8_t id;                                 /* 当多个按键使用同一个回调函数时，用于断定属于哪个按键 */
    uint8_t pressed_logic_level : 1;            /* 设置按键按下的逻辑电平 */
    uint8_t event               : 4;            /* 用于记录当前按键事件 */
    uint8_t status              : 3;            /* 用于记录当前按键的状态，用于内部状态机 */
} flex_button_t;

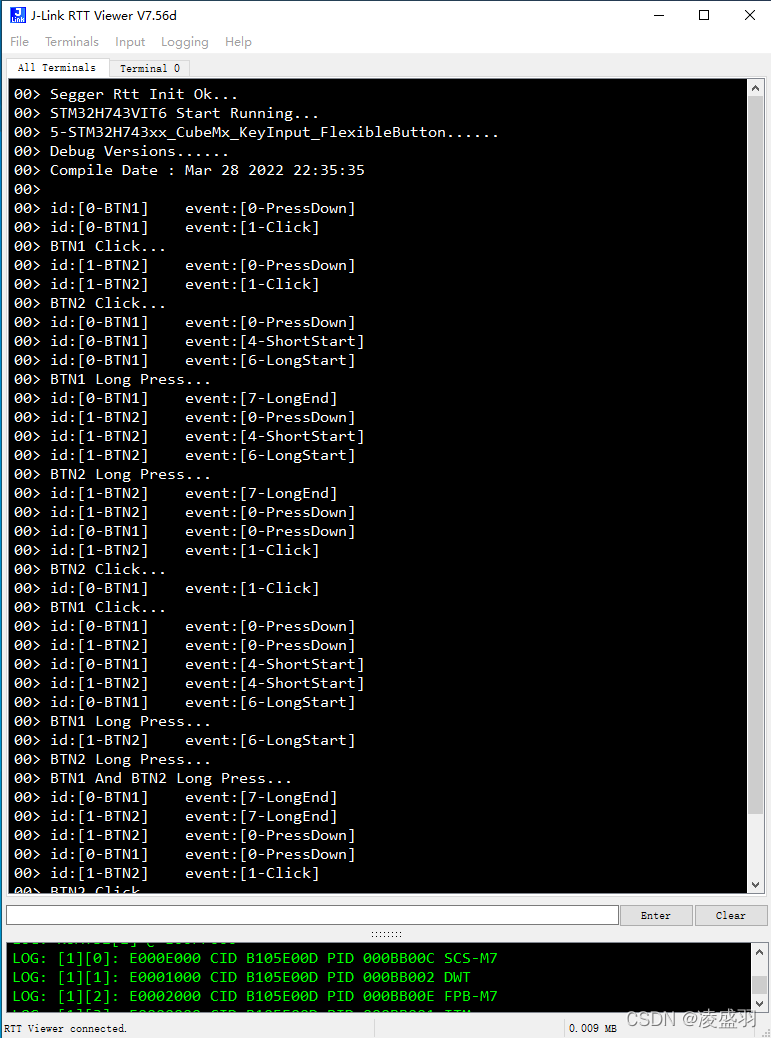

八、运行效果

00> Segger Rtt Init Ok...
00> STM32H743VIT6 Start Running...
00> 5-STM32H743xx_CubeMx_KeyInput_FlexibleButton......
00> Debug Versions......
00> Compile Date : Mar 28 2022 22:35:35
00>
00> id:[0-BTN1]    event:[0-PressDown]
00> id:[0-BTN1]    event:[1-Click]
00> BTN1 Click...
00> id:[1-BTN2]    event:[0-PressDown]
00> id:[1-BTN2]    event:[1-Click]
00> BTN2 Click...
00> id:[0-BTN1]    event:[0-PressDown]
00> id:[0-BTN1]    event:[4-ShortStart]
00> id:[0-BTN1]    event:[6-LongStart]
00> BTN1 Long Press...
00> id:[0-BTN1]    event:[7-LongEnd]
00> id:[1-BTN2]    event:[0-PressDown]
00> id:[1-BTN2]    event:[4-ShortStart]
00> id:[1-BTN2]    event:[6-LongStart]
00> BTN2 Long Press...
00> id:[1-BTN2]    event:[7-LongEnd]
00> id:[1-BTN2]    event:[0-PressDown]
00> id:[0-BTN1]    event:[0-PressDown]
00> id:[1-BTN2]    event:[1-Click]
00> BTN2 Click...
00> id:[0-BTN1]    event:[1-Click]
00> BTN1 Click...
00> id:[0-BTN1]    event:[0-PressDown]
00> id:[1-BTN2]    event:[0-PressDown]
00> id:[0-BTN1]    event:[4-ShortStart]
00> id:[1-BTN2]    event:[4-ShortStart]
00> id:[0-BTN1]    event:[6-LongStart]
00> BTN1 Long Press...
00> id:[1-BTN2]    event:[6-LongStart]
00> BTN2 Long Press...
00> BTN1 And BTN2 Long Press...
00> id:[0-BTN1]    event:[7-LongEnd]
00> id:[1-BTN2]    event:[7-LongEnd]
00> id:[1-BTN2]    event:[0-PressDown]
00> id:[0-BTN1]    event:[0-PressDown]
00> id:[1-BTN2]    event:[1-Click]
00> BTN2 Click...
00> id:[0-BTN1]    event:[1-Click]
00> BTN1 Click...
00> BTN1 And BTN2 Click...
