本篇文章主要介绍CDC检查第二个过程CDC_setup_check，有Clock_info03a, Clock_info05a/b以及Clock_info18检查项

上一篇：Spyglass之CDC检查（2）
下一篇：Spyglass之CDC检查（4）

Clock_info03a

报告设计中未被约束的时钟引脚，以下几种情况会报违例。

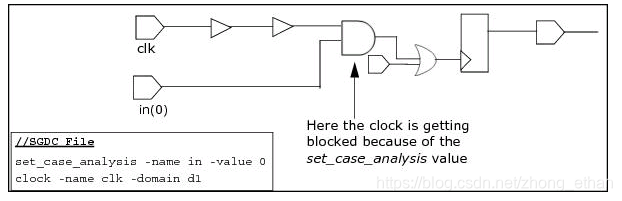

• 时钟经过组合逻辑后被disable

• 约束文件中没有约束时钟引脚，且use_inferred_clocks参数被设置为No

• 时钟路径上有Blackbox，且Blackbox输出的时钟未约束

• 时钟在设计中没有传输


Clock_info05a/b

如果设计中有多个时钟经过选择器，则需要通过set_case_analysis命令来约束。

在上面的例子中，有clk1和clk2两个输入时钟，经过选择器后输出一个时钟。如果不对选择器进行约束，就会报违例，可将约束文件修改为：

clock -name clk1
clock -name clk2
set_case_analysis -name sel1 -value 0
set_case_analysis -name sel0 -value 0

Clock_info18

报告设计中未约束的引脚。
约束文件中一定要约束以下引脚：输入引脚（包括时钟，复位信号），输出引脚以及BLACKBOX的引脚。

• 对于顶层的输入输出引脚，可在约束文件中通过以下命令约束：input，output，clock，reset，set_case_analysis，abstract_port。
• 对于BLACKBOX的引脚可通过以下命令约束：clock，reset，abstract_port，assume_path以及signal_in_domain。
  以上命令如何使用，可查阅spyglass help文档仔细阅读。
