同相比例运算是 集成运放的基本运算电路
同相比例运算 一个特点是：?输入的负极要接地
同相比例运算电路
在上图中， 输入信号u? 通过电阻R?加到运放的同相输入端， 而输出信号通过反馈电阻Rf 回送到反相输入端， 构成深度电压串联负反馈， 反相端则通过电阻 R?接地。 R?同样是直流平衡电阻， 满足R? = R? // Rf .
根据运放输入端 "虚断" 可得 i?? = 0, 故有 i? = i f(f为下标)， 由上图可得：

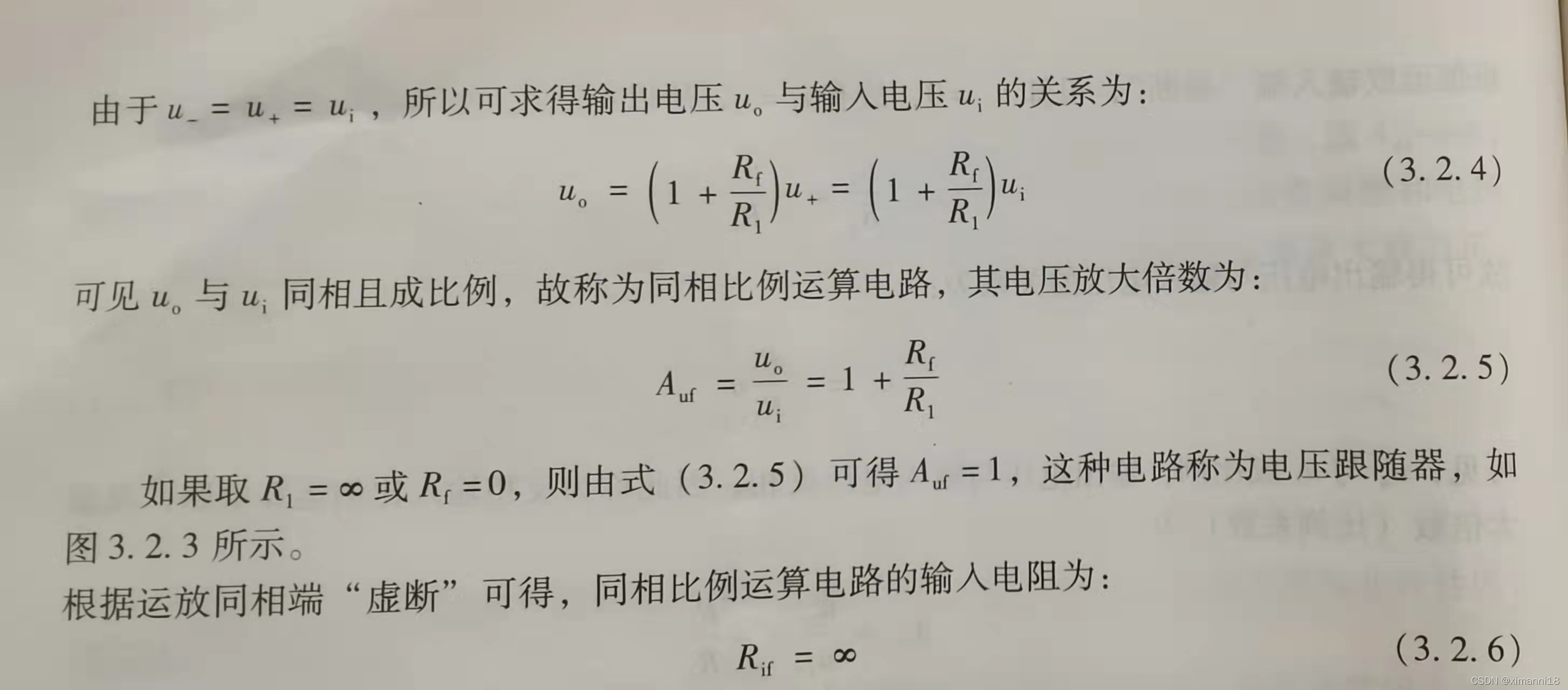

同相比例运算放大电路主要有以下工作特点：
- 它是深度电压串联负反馈电路， 输入电阻趋于无穷大， 输出电阻很低， 不存在“虚地”，? 电压跟随器常用作阻抗变换器或缓冲器。
- 调节Rf、 R? 比值即可调节放大倍数A??f， 比值| A?f| 也与运放块的内部参数无关，且其值恒大于等于1.
- u? = u? = u? 说明此时运放的共模信号不为零，而等于输入信号u?, 因此在选用运放构成同相比例运算电路时， 要求运放应有较高的最大共模输入电压和较高的共模抑制比。
同相比例运算， 涉及到一个比例关系，
? ? ? ?
同相比例运算 放大倍数，一定大于1
关于反馈类型： 有以下口诀：
?如果输出端直连Vo,? 则为电压反馈， 反之为电流反馈
?如果输入直连Vi,? 则为并联反馈.
简化为： 输出直连 Vo, 电压
? ? ? ? ? ? ? ? 输入直连Vi,? ?并联。
~~~~~~~~~

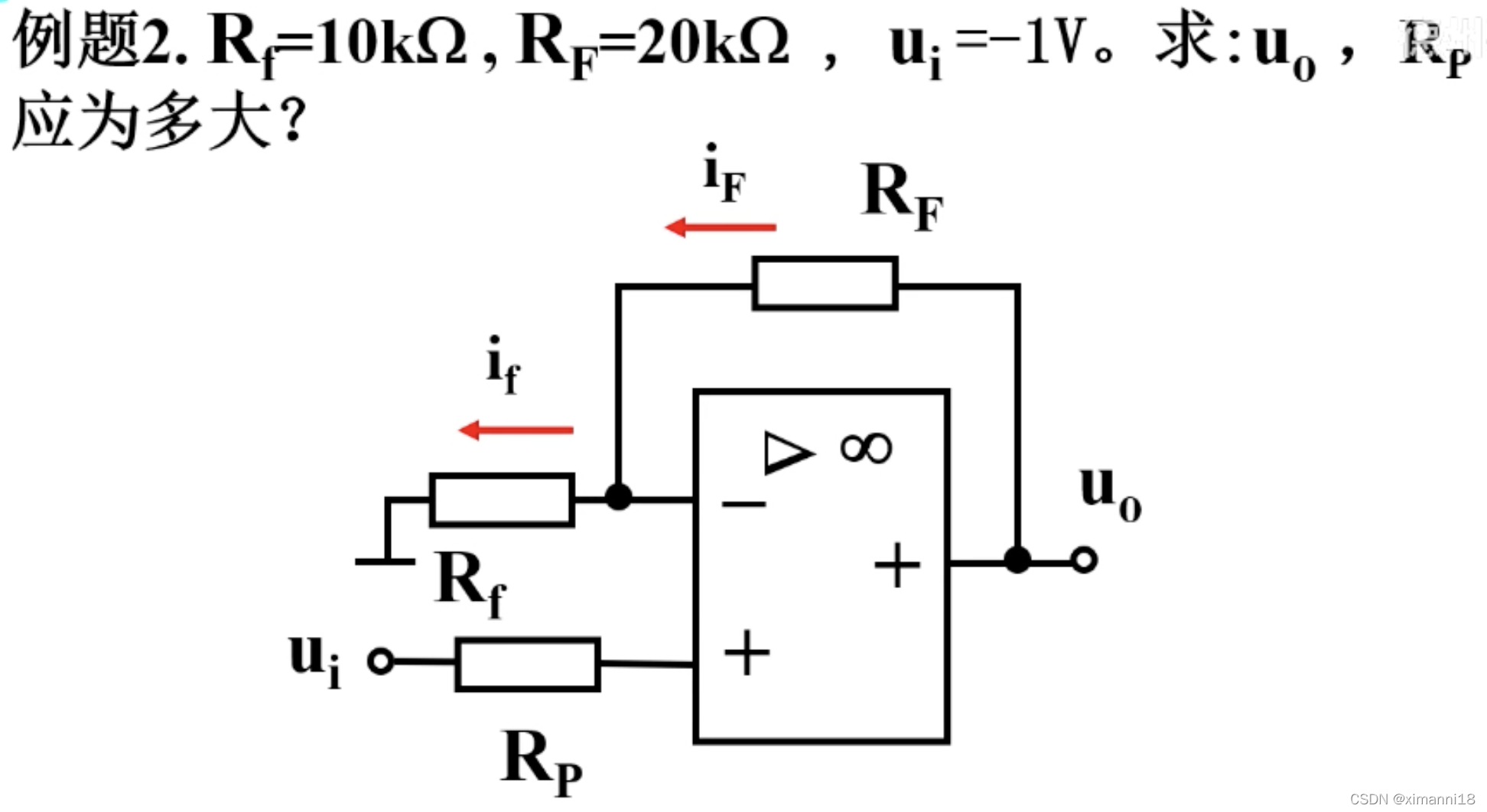

接下来看一个例题：
解：
