[嵌入式]RT-Thread ART-Pi LED 红灯闪烁实验

验证环境

• Win10 64位
• Keil MDK 5.30
• ART-Pi 开发板：STM32H750XBH6开发板
• 工程：sdk-bsp-stm32h750-realthread-artpi\projects\art_pi_blink_led

LED闪烁

• 打开ART-Pi开发板的原理图，sdk-bsp-stm32h750-realthread-artpi\documents\board\ART-Pi_HW_V1.5\ART-Pi_SCH_V1.5_Release.pdf，

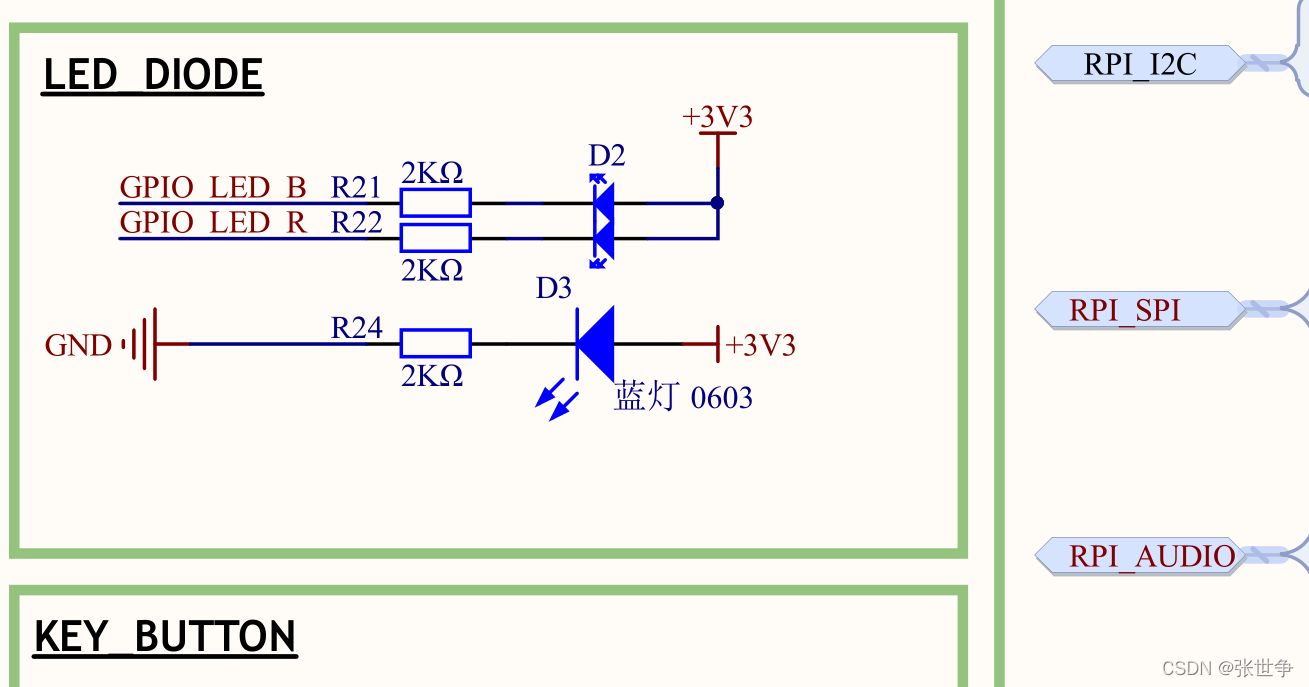

• 发现ART-Pi 有两个用户的LED，一个为红灯，一个蓝灯

• 引脚控制方式，两个LED都是 低电平：亮，高电平：灭

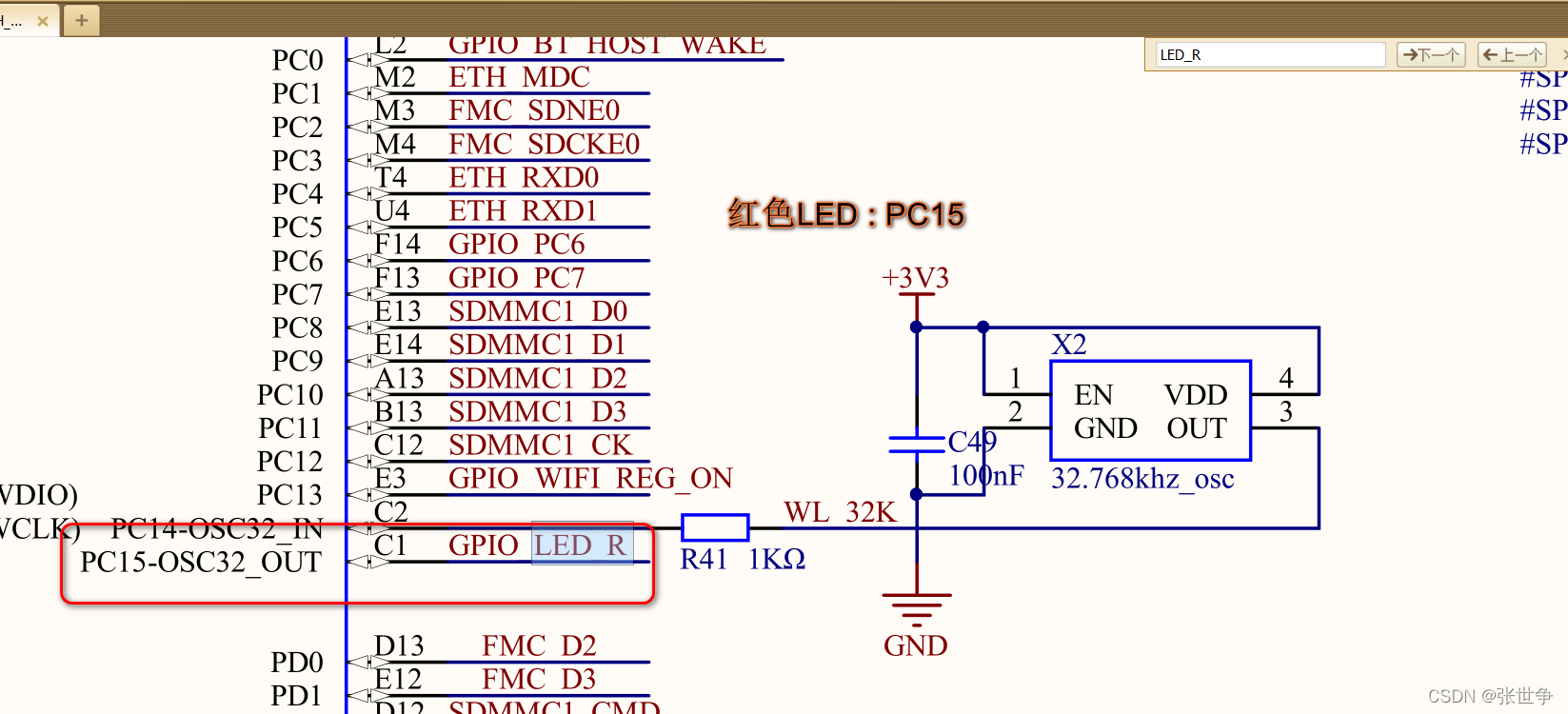

• 红色LED : PC15

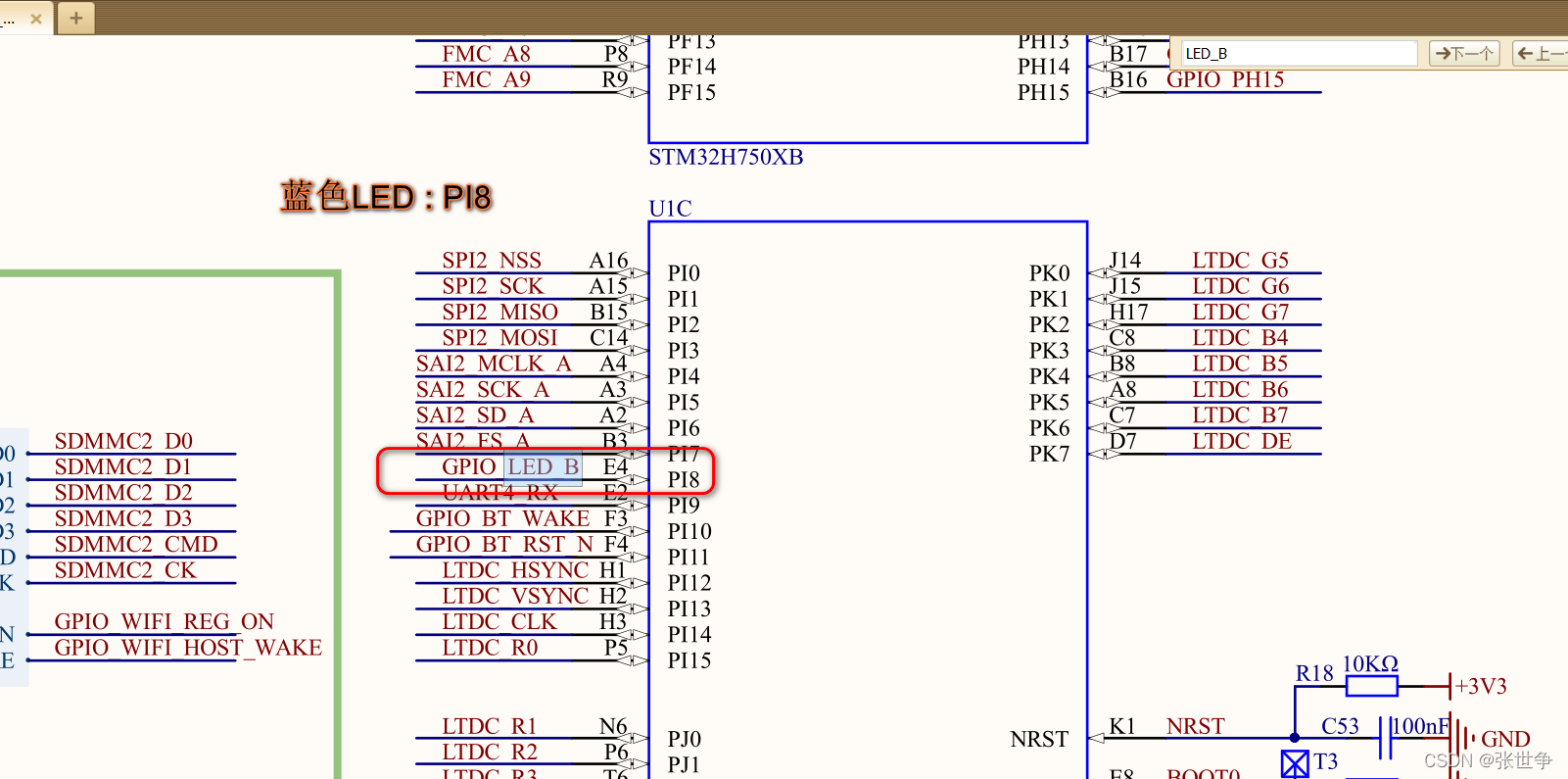

• 蓝色LED : PI8


工程默认

• LED 蓝色闪烁

红色LED

• 修改方法：

#define LED_PIN GET_PIN(I, 8)
#define LEDR_PIN GET_PIN(C, 15)

int main(void)
{
    rt_uint32_t count = 1;

    rt_pin_mode(LED_PIN, PIN_MODE_OUTPUT);
    rt_pin_mode(LEDR_PIN, PIN_MODE_OUTPUT);
    rt_pin_write(LED_PIN, PIN_HIGH); /* 关闭蓝灯 */

    while(count++)
    {
        rt_thread_mdelay(500);
        //rt_pin_write(LED_PIN, PIN_HIGH);
        rt_pin_write(LEDR_PIN, PIN_HIGH);
        rt_thread_mdelay(500);
        //rt_pin_write(LED_PIN, PIN_LOW);
        rt_pin_write(LEDR_PIN, PIN_LOW);
    }
    return RT_EOK;
}

• 验证发现：红色LED开始闪烁

小结

• 需要熟悉原理图，配个需要的引脚
• ART-Pi LED的工程，代码是烧写在 外部 8MB SPI Flash上的，注意需要烧写Bootloader
