[嵌入式]STM32流水灯之软件延时

任务描述

实现LED0~LED7依次点亮，每次仅限一个LED发光，周期为4秒

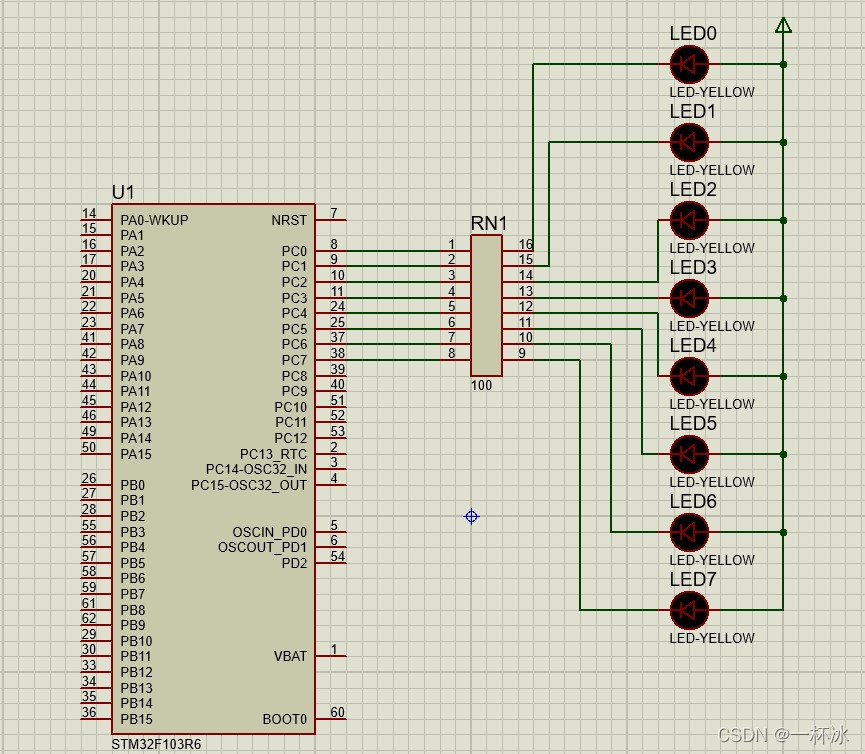

原理图

所用器件：STM32F103R6（单片机），RX8（排阻），LED-YELLOW（黄色发光二极管）

软件设计

采用位操作法

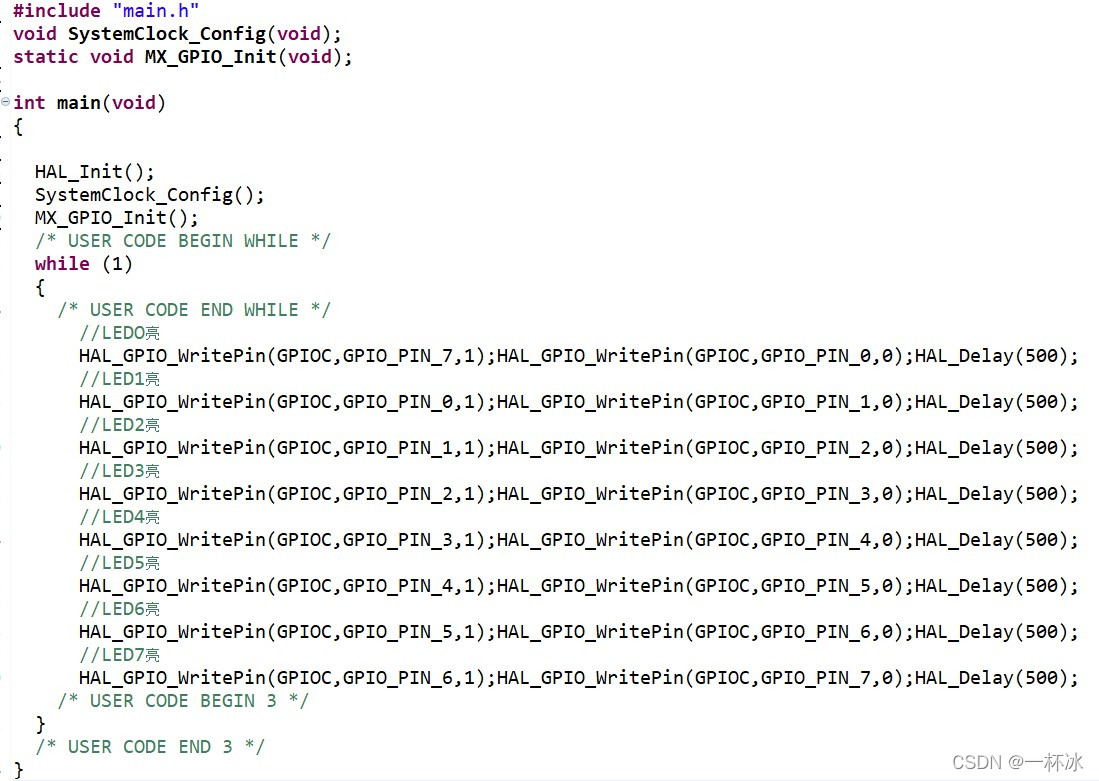

需要插入的代码

 //LEDO亮
	  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_7,1);HAL_GPIO_WritePin(GPIOC,GPIO_PIN_0,0);HAL_Delay(500);
	  //LED1亮
	  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_0,1);HAL_GPIO_WritePin(GPIOC,GPIO_PIN_1,0);HAL_Delay(500);
	  //LED2亮
	  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_1,1);HAL_GPIO_WritePin(GPIOC,GPIO_PIN_2,0);HAL_Delay(500);
	  //LED3亮
	  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_2,1);HAL_GPIO_WritePin(GPIOC,GPIO_PIN_3,0);HAL_Delay(500);
	  //LED4亮
	  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_3,1);HAL_GPIO_WritePin(GPIOC,GPIO_PIN_4,0);HAL_Delay(500);
	  //LED5亮
	  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_4,1);HAL_GPIO_WritePin(GPIOC,GPIO_PIN_5,0);HAL_Delay(500);
	  //LED6亮
	  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_5,1);HAL_GPIO_WritePin(GPIOC,GPIO_PIN_6,0);HAL_Delay(500);
	  //LED7亮
	  HAL_GPIO_WritePin(GPIOC,GPIO_PIN_6,1);HAL_GPIO_WritePin(GPIOC,GPIO_PIN_7,0);HAL_Delay(500);

具体操作过程可参考：
https://blog.csdn.net/weixin_47664463/article/details/123773767?spm=1001.2014.3001.5501
