[嵌入式]AT32驱动TFT LCD显示示例

1.1 案例 TFT LCD显示

1.1.1 简介
TFT LCD液晶显示屏是薄膜晶体管型液晶显示屏，TFT液晶每个像素都可以单独控制，因而每个节点都相对独立，并可以连续控制，这不仅提高了显示的反应速度，还同时可以精确控制显示色阶，所以TFT液晶的色彩更真。TFT液晶显示屏的特点是亮度好、对比度高、层次感强、颜色鲜艳，但也存在耗电和成本较高的不足。
AT32 SUFR板载了一个3.5寸的TFT LCD液晶显示屏，分辨率为480*320，通过外设XMC连接。

1.1.2 资源准备
硬件环境：
对应产品型号的AT-SURF-F437 Board
软件环境：
AT32F435_437_Firmware_Library_V2.x.x\project\at_sufr_f437\examples\tft_lcd

1.1.3 硬件设计

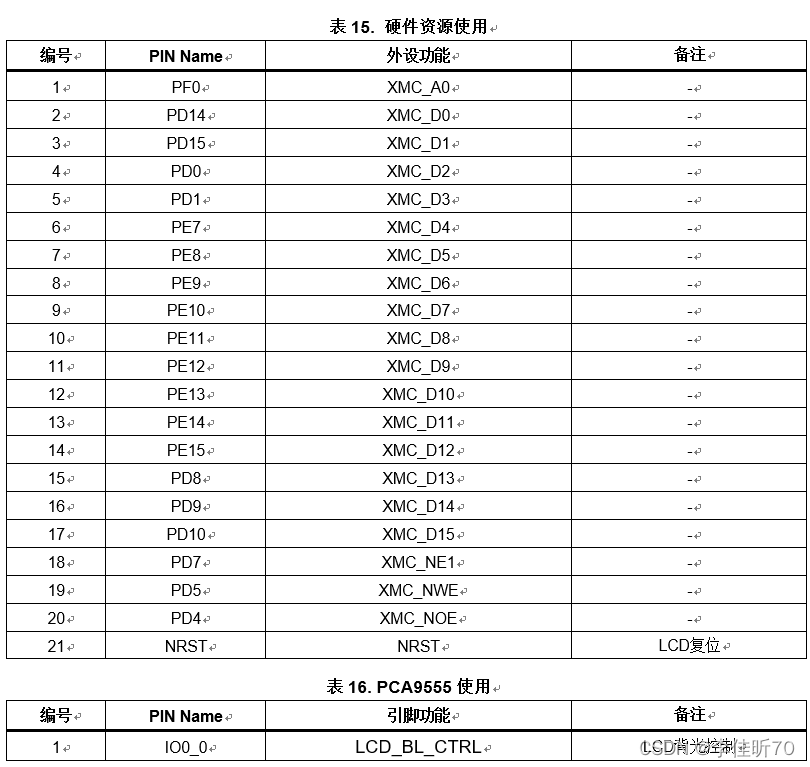

本案例使用的硬件资源有TFTLCD液晶显示屏、PCA9555 IO扩展芯片，对应的引脚如下：

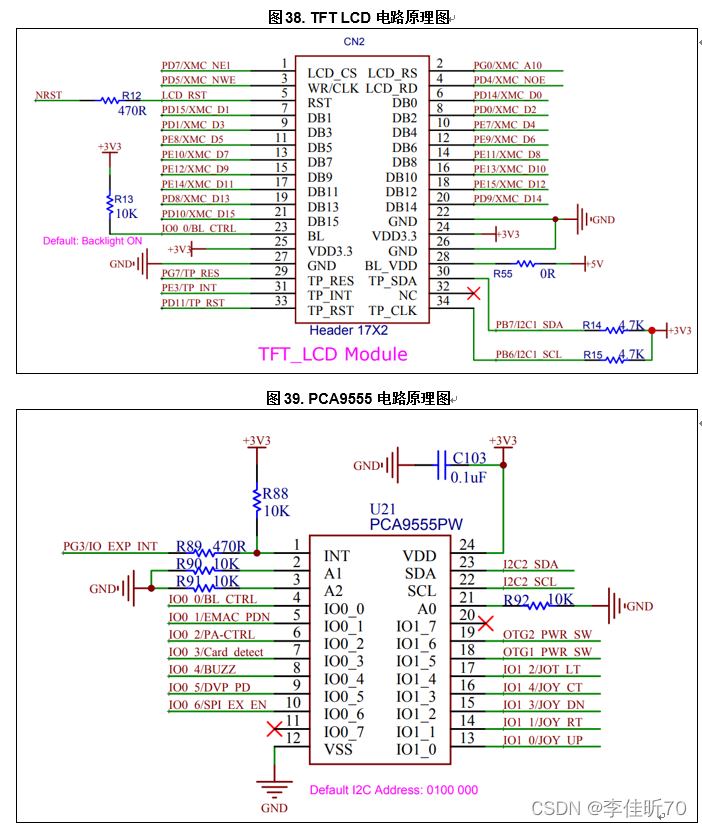

对应的电路原理如下：

1.1.4 软件设计

1. TFT LCD测试


初始化TFT LCD
将信息显示在LCD屏上

2. 代码介绍


main函数代码描述

int main(void)
{
  uint8_t step = 0;

  /* 初始化系统时钟 */
  system_clock_config();

  /* 初始化中断优先级分组 */
  nvic_priority_group_config(NVIC_PRIORITY_GROUP_4);

  /* 初始化延时函数 */
  delay_init();

  /* 初始化LCD */
  lcd_init(LCD_DISPLAY_VERTICAL);

  while(1)
  {
    /* 改变显示颜色 */
    switch(step)
    {
      case 0: lcd_clear(WHITE ); break;
      case 1: lcd_clear(BLUE  ); break;
      case 2: lcd_clear(BRED  ); break;
      case 3: lcd_clear(GBLUE ); break;
      case 4: lcd_clear(RED   ); break;
      case 5: lcd_clear(BRRED ); break;
      case 6: lcd_clear(GREEN ); break;
      case 7: lcd_clear(YELLOW); break;
      default: step = 0; break;
    }

    /* 显示信息 */
    lcd_string_show(10, 20, 200, 24, 24, (uint8_t *)"TFT LCD Test");
    lcd_string_show(10, 60, 200, 24, 24, (uint8_t *)"2021-01-20");

    step++;

    if(step == 7)
    {
      step = 0;
    }

    delay_ms(1000);
  }
}

void lcd_init(void)函数代码描述

/**
  * @brief  initialization lcd screen
  * @param  direction: display direction
  * @retval none
  */
void lcd_direction(uint8_t direction)

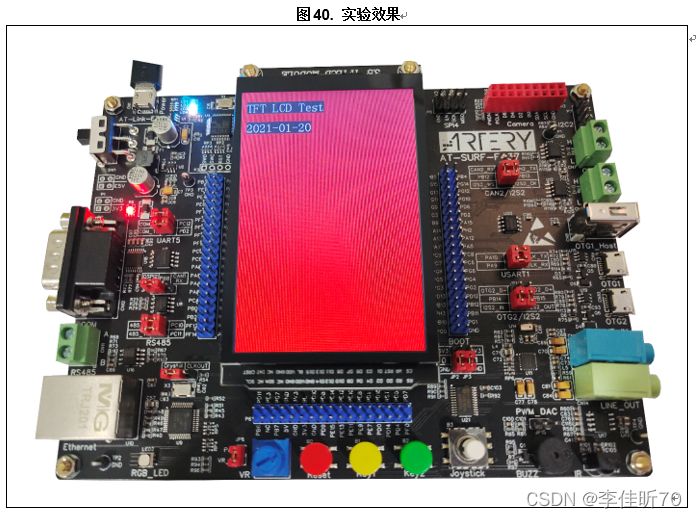

1.1.5 下载验证
在LCD屏上显示信息，每秒钟切换一次显示背景。
