STM32------PWM

提示：以下是本篇文章正文内容，下面案例可供参考

一、PWM概述

PWM（Pulse Width Modulation），脉冲宽度调制。
脉冲：方波，频率(freq)
宽度：高电平的宽度，占空比(duty)

占空比25%
在这里插入图片描述

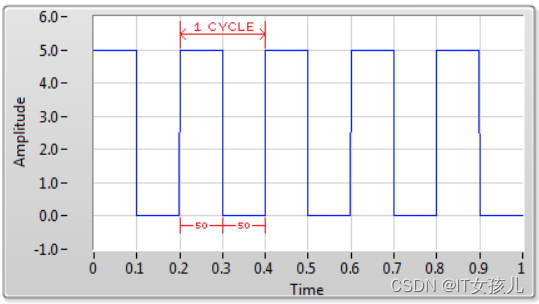

占空比50%
在这里插入图片描述
占空比75%

在这里插入图片描述

二、库函数

1.GPIO引脚映射

代码如下（示例）：

/**
  * @brief  Changes the mapping of the specified pin.
  * @param  GPIOx: where x can be (A..K) to select the GPIO peripheral for STM32F405xx/407xx and STM32F415xx/417xx devices
  *                      x can be (A..I) to select the GPIO peripheral for STM32F42xxx/43xxx devices.
  *                      x can be (A, B, C, D and H) to select the GPIO peripheral for STM32F401xx devices.
  * @param  GPIO_PinSource: specifies the pin for the Alternate function.
  *         This parameter can be GPIO_PinSourcex where x can be (0..15).
  * @param  GPIO_AFSelection: selects the pin to used as Alternate function.
  *          This parameter can be one of the following values:
.......................................................
  *            @arg GPIO_AF_TIM14: Connect TIM14 pins to AF9
.......................................................
  * @retval None
  */
void GPIO_PinAFConfig(GPIO_TypeDef* GPIOx, uint16_t GPIO_PinSource, uint8_t GPIO_AF)

2.定时器通道1配置

代码如下（示例）：

/**
  * @brief  Initializes the TIMx Channel1 according to the specified parameters in
  *         the TIM_OCInitStruct.
  * @param  TIMx: where x can be 1 to 14 except 6 and 7, to select the TIM peripheral.
  * @param  TIM_OCInitStruct: pointer to a TIM_OCInitTypeDef structure that contains
  *         the configuration information for the specified TIM peripheral.
  * @retval None
  */
void TIM_OC1Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct)

注：
通道1:TIM_OC1Init
通道2:TIM_OC2Init
通道3:TIM_OC3Init
通道4:TIM_OC4Init

3.定时器通道1比较值

/**
  * @brief  Sets the TIMx Capture Compare1 Register value
  * @param  TIMx: where x can be 1 to 14 except 6 and 7, to select the TIM peripheral.
  * @param  Compare1: specifies the Capture Compare1 register new value.
  * @retval None
  */
void TIM_SetCompare1(TIM_TypeDef* TIMx, uint32_t Compare1)

注：
通道1:TIM_SetCompare1
通道2:TIM_SetCompare2
通道3:TIM_SetCompare3
通道4:TIM_SetCompare4

三、PWM1和PWM2模式

1.定义

PWM 模式 1——只要 TIMx_CNT < TIMx_CCR1，通道 1 便为有效状态，否则为无效状态。
PWM 模式 2——只要 TIMx_CNT < TIMx_CCR1，通道 1 便为无效状态，否则为有效状态。

TIMx_CNT由TIM_TimeBaseStructure.TIM_Period决定；
TIMx_CCR1由TIM_SetComparex(x:1、2、3、4)函数决定；
有效状态由TIM_OCInitStructure.TIM_OCPolarity决定；

频率值：由计数值决定
占空比：由比较值决定

2.示例

TIM_TimeBaseStructure.TIM_Period = (10000/100)-1;		//输出脉冲的频率100Hz
......
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;		//通道工作在PWM模式1
......
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;	//有效状态为高电平
......

占空比20%

TIM_SetCompare1(TIM14,20);

LED1灯光亮度如下：
在这里插入图片描述
占空比50%

TIM_SetCompare1(TIM14,50);

LED1灯光亮度如下：
在这里插入图片描述

四、dc调光与pwm调光区别

1.DC调光是一种调节亮度的方式
为了让用户在不同光线条件下正常观看手机上的内容，屏幕需要相应地改变亮度。其中一种调节亮度的方式就叫“DC调光”。
DC调光的原理非常简单，就是通过提高或降低电路功率来改变屏幕的亮度。功率＝电压 x 电流，所以改变电压或电流都能改变屏幕亮度。

2.PWM调光是另一种调节亮度的方式
在PWM调光屏幕上，调节亮度并不靠改变功率，而是靠屏幕的亮、灭交替。PWM调光屏幕点亮时并不是持续发光的，而是在不停地点亮、熄灭屏幕。当亮、灭交替够快时，肉眼就会认为手机一直在亮。
在屏幕亮、灭的过程中，灭屏状态持续时间越长，屏幕给肉眼的观感就是亮度越低。点亮的时间越长，灭屏时间就相应减少，屏幕就会变亮。
亮、灭交替的速度越低，对人眼造成不利影响的可能性就越大。但这并不是绝对的，因为每个人对于“闪烁”的敏感程度不同。比如看同一块PWM屏幕，有人没事，有人就会感到疲劳。如果你属于眼睛十分敏感的那部分人，你可能就需要使用高频PWM调光手机，甚至DC调光手机了。
