[嵌入式]STM32F103ZET6【标准库函数开发】------使用串口1指令集点亮led

一、硬件介绍

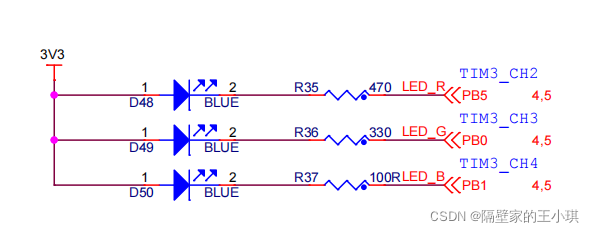

野火的STM32F103ZET6开发板，三个led对应的IO为PB0,PB1,PB5，低电平点亮

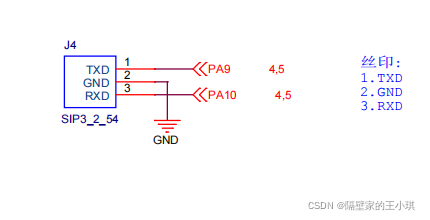

单片机的USART1对应的PA9—TX；PA10—RX

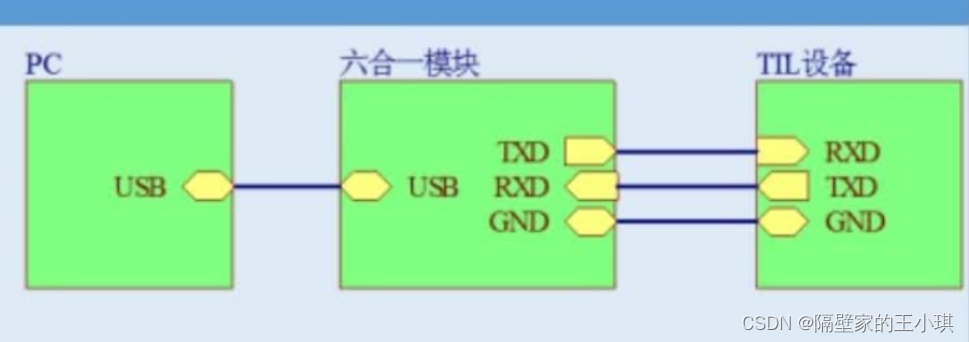

注意USB转TTL模块的TX/RX和单片机的TX/RX要交叉互联，而且GND也要接在一起，VCC不用接

一个USB转TTL模块

二、目的介绍
首先开机三个led均处于熄灭状态，然后打开串口调试助手
发送0xAA后,LED0点亮，LED1，LED2熄灭
发送0xBB后,LED1点亮，LED0，LED1熄灭
发送0xCC后,LED2点亮，LED0，LED1熄灭

图1

图2

图3

图4

图5

图6

三、代码简介

//串口中断服务函数里面进行led切换
void USART1_IRQHandler(void)                	//串口1中断服务程序
{
	u8 Res;
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)  //接收中断(接收到的数据必须是0x0d 0x0a结尾)
		{
			Res =USART_ReceiveData(USART1);	//读取接收到的数据
			if(Res==0xAA)
			{
				LED0=0;
				LED1=1;
				LED2=1;
			}
			if(Res==0xBB)
			{
				LED0=1;
				LED1=0;
				LED2=1;
			}
			if(Res==0xCC)
			{
				LED0=1;
				LED1=1;
				LED2=0;
			}
		}
}

//main函数里面啥都没有，只有函数的初始化
 int main(void)
 {
	delay_init();	    	 //延时函数初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	uart_init(115200);	 //串口初始化为115200
 	LED_Init();			     //LED端口初始化
 	while(1)
	{

	}
 }

PS:这只是最简单的串口控制LED，实际应用的话会非常不严谨，说几个简单的问题吧，如果发送的数据是0xAAAABBCC，最后显示的效果和发送CC是一样的，即没有对串口发送数据的长度和内容做限制，程序会以最后发送的数据为准。

百度云链接：超级简单的标准库工程文件和STM32F103ZET6核心板原理图
链接：https://pan.baidu.com/s/1GnbhCy6n1SV6Cnm04WFesg
提取码：k7zp
