IIC协议概述
IIC全称Inter-Integrated Circuit (集成电路总线)是由PHILIPS公司在80年代开发的两线式串行总线，用于连接微控制器及其外围设备。IIC属于半双工同步通信方式
特点
- 简单性和有效性。
由于接口直接在组件之上，因此IIC总线占用的空间非常小，减少了电路板的空间和芯片管脚的数量，降低了互联成本。总线的长度可高达25英尺，并且能够以10Kbps的最大传输速率支持40个组件
- 多主控(multimastering)
其中任何能够进行发送和接收的设备都可以成为主总线。一个主控能够控制信号的传输和时钟频率。当然，在任何时间点上只能有一个主控。

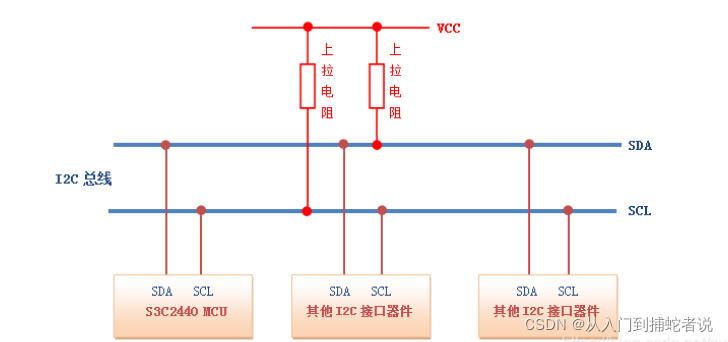

构成
IIC串行总线一般有两根信号线，一根是双向的数据线SDA，另一根是时钟线SCL，其时钟信号是由主控器件产生。所有接到IIC总线设备上的串行数据SDA都接到总线的SDA上，各设备的时钟线SCL接到总线的SCL上。对于并联在一条总线上的每个IC都有唯一的地址。
IIC协议
IIC总线在传输数据的过程中一共有三种类型信号，分别为：开始信号、结束信号和应答信号。
//起始位，停止位，数据位，速度
这些信号中，起始信号是必需的，结束信号和应答信号

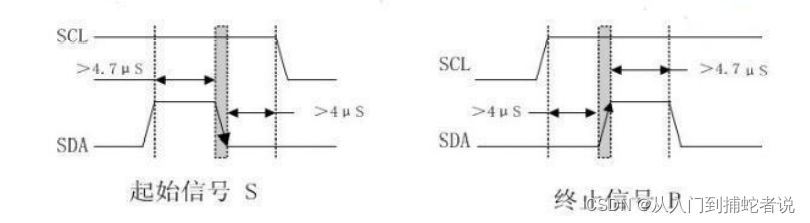

- 起始信号
- 终止信号

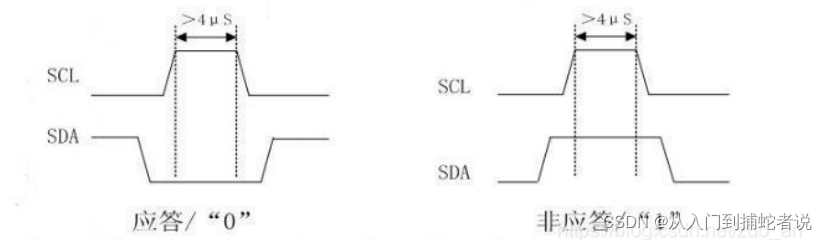

- 应答信号
发送器每发送一个字节（8个bit），就在时钟脉冲9期间释放数据线，由接收器反馈一个应答信号。应答信号为低电平时，规定为有效应答位（ACK，简称应答位），表示接收器已经成功地接收了该节；
应答信号为高电平时，规定为非应答位（NACK），一般表示接收器接收该字节没有成功。

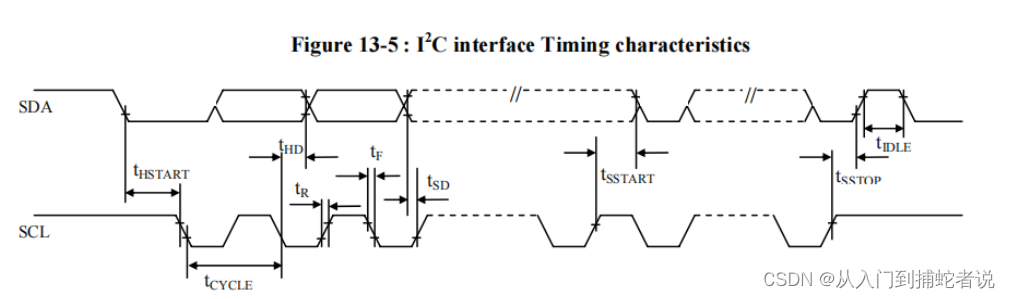

- 数据发送的时序
SCL高电平期间在传输数据，SDA数据不能翻转；SDL低电平期间，SDA数据可以翻转。
sbit scl = P0^1;
sbit sda = P0^3;
void IIC_Start()
{
sda = 1;
scl = 1;
_nop_();
sda = 0;
_nop_();
}
void IIC_Stop()
{
sda = 0;
scl = 1;
_nop_();
sda = 1;
_nop_();
}
char IIC_ACK()
{
char flag;
sda = 1;//就在时钟脉冲9期间释放数据线
_nop_();
scl = 1;
_nop_();
flag = sda;
_nop_();
scl = 0;
_nop_();
return flag;
}
void IIC_Send_Byte(char dataSend)
{
int i;
for(i = 0;i<8;i++){
scl = 0;//scl拉低，让sda做好数据准备
sda = dataSend & 0x80;//1000 0000获得dataSend的最高位，给sda
_nop_();//发送数据建立时间
scl = 1;//scl拉高开始发送
_nop_();//数据发送时间
scl = 0;//发送完毕拉低
_nop_();//
dataSend = dataSend << 1;
}
}
OLED的寻址模式

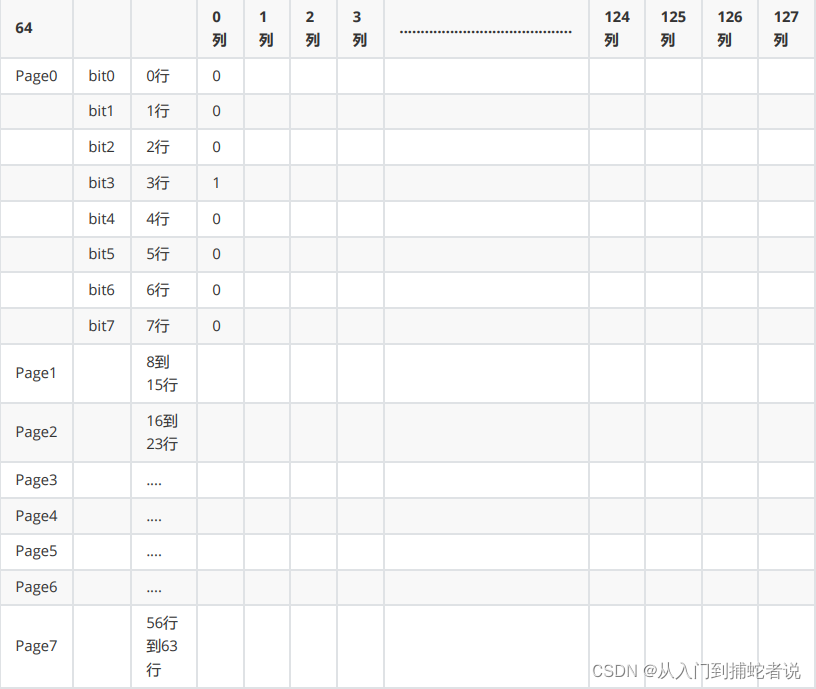

如何显示一个点？

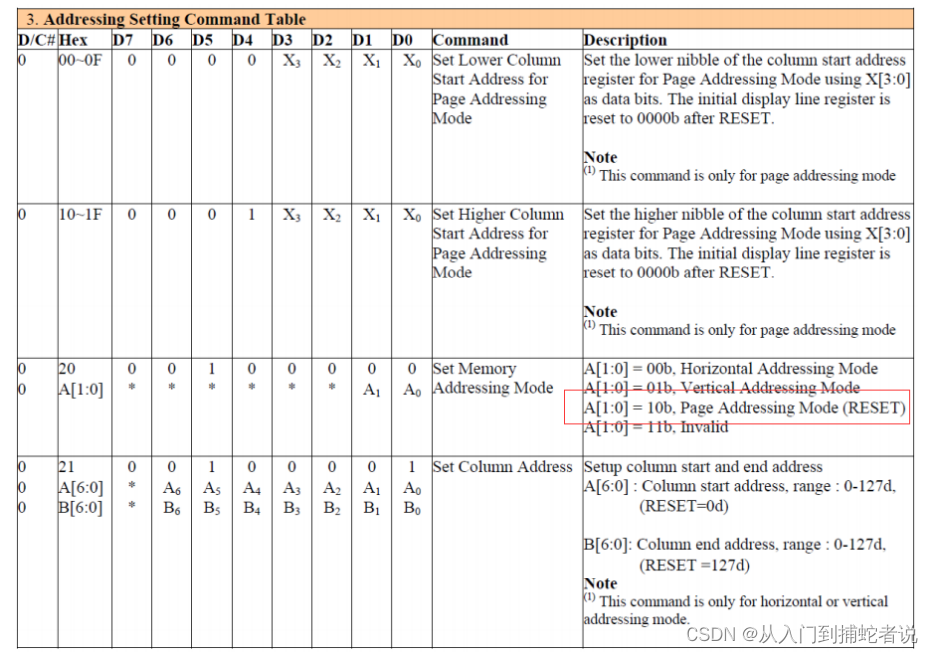

有三种，分别位页地址模式，水平地址模式和垂直地址模式，可以通过一下表格进行配置内存管理

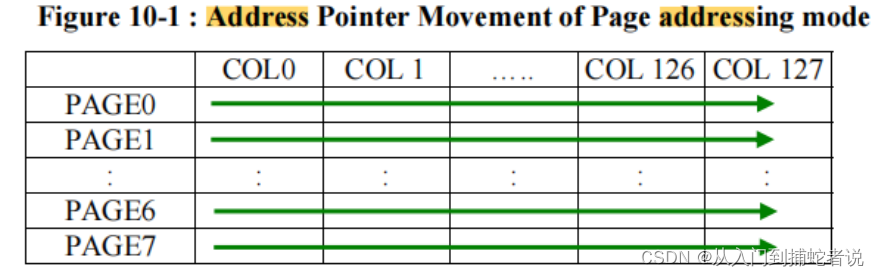

页地址模式

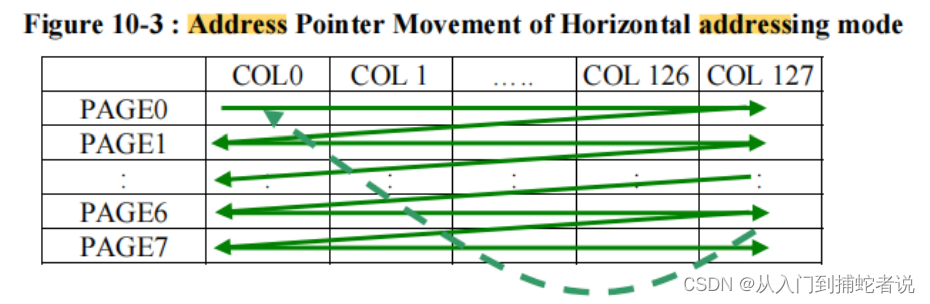

水平地址模式

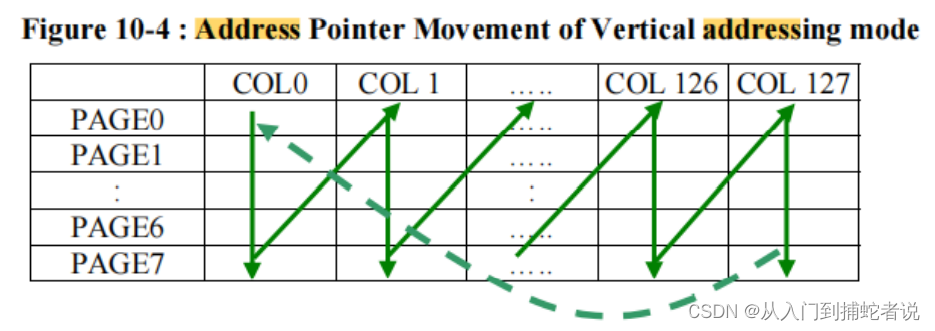

垂直地址模式

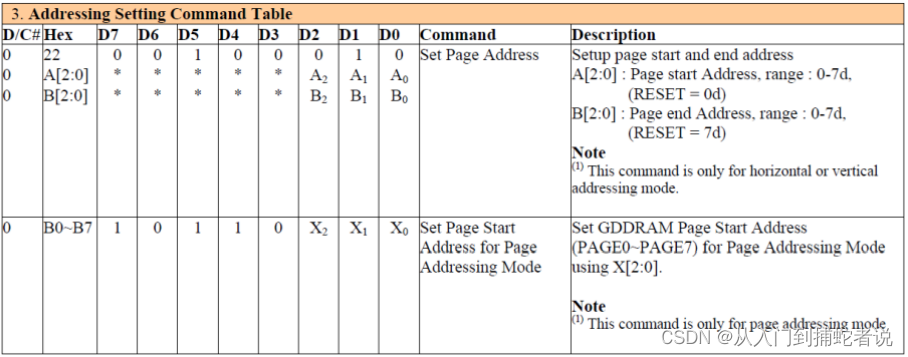

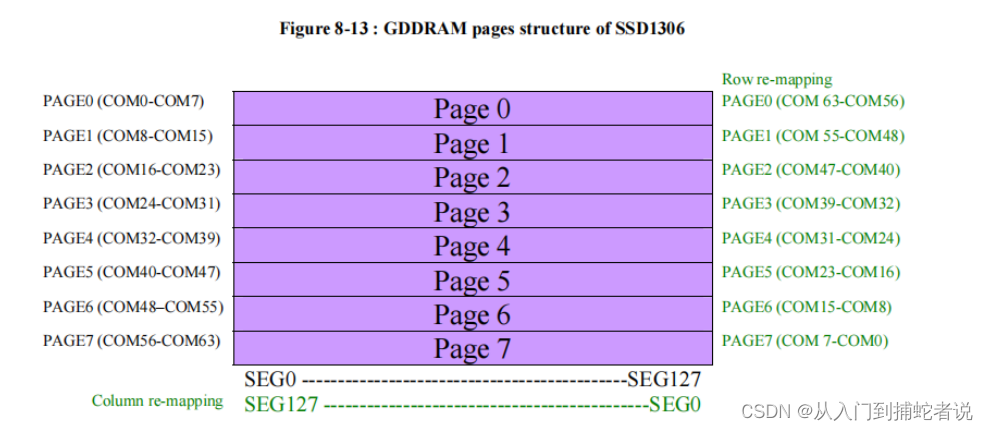

列地址选择（选择PAGE）
如果写入0x08（b00001000）会显示什么呢
一个字节负责一个Page的一列显示
//显示“老婆我爱你”
#include "reg52.h"
#include "intrins.h"
sbit scl = P0^1;
sbit sda = P0^3;
void IIC_Start()
{
scl = 0;
sda = 1;
scl = 1;
_nop_();
sda = 0;
_nop_();
}
void IIC_Stop()
{
scl = 0;
sda = 0;
scl = 1;
_nop_();
sda = 1;
_nop_();
}
char IIC_ACK()
{
char flag;
sda = 1;//就在时钟脉冲9期间释放数据线
_nop_();
scl = 1;
_nop_();
flag = sda;
_nop_();
scl = 0;
_nop_();
return flag;
}
void IIC_Send_Byte(char dataSend)
{
int i;
for(i = 0;i<8;i++){
scl = 0;//scl拉低，让sda做好数据准备
sda = dataSend & 0x80;//1000 0000获得dataSend的最高位，给sda
_nop_();//发送数据建立时间
scl = 1;//scl拉高开始发送
_nop_();//数据发送时间
scl = 0;//发送完毕拉低
_nop_();//
dataSend = dataSend << 1;
}
}
void Oled_Write_Cmd(char dataCmd)
{
// 1. start()
IIC_Start();
//
// 2. 写入从机地址 b0111 1000 0x78
IIC_Send_Byte(0x78);
// 3. ACK
IIC_ACK();
// 4. cotrol byte: (0)(0)000000 写入命令 (0)(1)000000写入数据
IIC_Send_Byte(0x00);
// 5. ACK
IIC_ACK();
//6. 写入指令/数据
IIC_Send_Byte(dataCmd);
//7. ACK
IIC_ACK();
//8. STOP
IIC_Stop();
}
void Oled_Write_Data(char dataData)
{
// 1. start()
IIC_Start();
//
// 2. 写入从机地址 b0111 1000 0x78
IIC_Send_Byte(0x78);
// 3. ACK
IIC_ACK();
// 4. cotrol byte: (0)(0)000000 写入命令 (0)(1)000000写入数据
IIC_Send_Byte(0x40);
// 5. ACK
IIC_ACK();
///6. 写入指令/数据
IIC_Send_Byte(dataData);
//7. ACK
IIC_ACK();
//8. STOP
IIC_Stop();
}
void Oled_Init(void){
Oled_Write_Cmd(0xAE);//--display off
Oled_Write_Cmd(0x00);//---set low column address
Oled_Write_Cmd(0x10);//---set high column address
Oled_Write_Cmd(0x40);//--set start line address
Oled_Write_Cmd(0xB0);//--set page address
Oled_Write_Cmd(0x81); // contract control
Oled_Write_Cmd(0xFF);//--128
Oled_Write_Cmd(0xA1);//set segment remap
Oled_Write_Cmd(0xA6);//--normal / reverse
Oled_Write_Cmd(0xA8);//--set multiplex ratio(1 to 64)
Oled_Write_Cmd(0x3F);//--1/32 duty
Oled_Write_Cmd(0xC8);//Com scan direction
Oled_Write_Cmd(0xD3);//-set display offset
Oled_Write_Cmd(0x00);//
Oled_Write_Cmd(0xD5);//set osc division
Oled_Write_Cmd(0x80);//
Oled_Write_Cmd(0xD8);//set area color mode off
Oled_Write_Cmd(0x05);//
Oled_Write_Cmd(0xD9);//Set Pre-Charge Period
Oled_Write_Cmd(0xF1);//
Oled_Write_Cmd(0xDA);//set com pin configuartion
Oled_Write_Cmd(0x12);//
Oled_Write_Cmd(0xDB);//set Vcomh
Oled_Write_Cmd(0x30);//
Oled_Write_Cmd(0x8D);//set charge pump enable
Oled_Write_Cmd(0x14);//
Oled_Write_Cmd(0xAF);//--turn on oled panel
}
void Oled_Clear()
{
unsigned char i,j; //-128 --- 127
for(i=0;i<8;i++){
Oled_Write_Cmd(0xB0 + i);//page0--page7
//每个page从0列
Oled_Write_Cmd(0x00);
Oled_Write_Cmd(0x10);
//0到127列，依次写入0，每写入数据，列地址自动偏移
for(j = 0;j<128;j++){
Oled_Write_Data(0);
}
}
}
/*-- 文字: 老 --*/
/*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/
code l1[]={0x20,0x20,0x24,0x24,0x24,0x24,0xBF,0x64,0x24,0x34,0x28,0x24,0x22,0x20,0x20,0x00};
code l2[]={0x10,0x08,0x04,0x02,0x3F,0x45,0x44,0x44,0x42,0x42,0x42,0x41,0x78,0x00,0x00,0x00};
/*-- 文字: 婆 --*/
/*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/
code p1[]={0x44,0x58,0xC1,0x26,0x10,0xC0,0x3E,0x12,0x32,0x52,0x9F,0x92,0x52,0x32,0x06,0x00};
code p2[]={0x04,0x84,0x85,0x94,0x5D,0x56,0x24,0x25,0x25,0x55,0x4C,0x44,0x85,0x05,0x05,0x00};
/*-- 文字: 我 --*/
/*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/
code w1[]={0x20,0x24,0x24,0x24,0xFE,0x23,0x22,0x20,0x20,0xFF,0x20,0x22,0x2C,0xA0,0x20,0x00};
code w2[]={0x00,0x08,0x48,0x84,0x7F,0x02,0x41,0x40,0x20,0x13,0x0C,0x14,0x22,0x41,0xF8,0x00};
/*-- 文字: 爱 --*/
/*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/
code a1[]={0x80,0x64,0x2C,0x34,0x24,0x24,0xEC,0x32,0x22,0x22,0x32,0x2E,0x23,0xA2,0x60,0x00};
code a2[]={0x00,0x41,0x21,0x91,0x89,0x87,0x4D,0x55,0x25,0x25,0x55,0x4D,0x81,0x80,0x80,0x00};
/*-- 文字: 你 --*/
/*-- 宋体12; 此字体下对应的点阵为：宽x高=16x16 --*/
code n1[]={0x00,0x80,0x60,0xF8,0x07,0x40,0x20,0x18,0x0F,0x08,0xC8,0x08,0x08,0x28,0x18,0x00};
code n2[]={0x01,0x00,0x00,0xFF,0x00,0x10,0x0C,0x03,0x40,0x80,0x7F,0x00,0x01,0x06,0x18,0x00};
void main()
{
int i;
//1. OLED初始化
Oled_Init();
//2. 选择一个位置
//2.1 确认页寻址模式
Oled_Write_Cmd(0x20);
Oled_Write_Cmd(0x02);
Oled_Clear();
//2.2 选择PAGE0 1011 0000
// 0xB0
Oled_Write_Cmd(0xB0);
Oled_Write_Cmd(0x00);
Oled_Write_Cmd(0x10);
for(i=0;i<16;i++){
Oled_Write_Data(l1[i]);
}
for(i=0;i<16;i++){
Oled_Write_Data(p1[i]);
}
for(i=0;i<16;i++){
Oled_Write_Data(w1[i]);
}
for(i=0;i<16;i++){
Oled_Write_Data(a1[i]);
}
for(i=0;i<16;i++){
Oled_Write_Data(n1[i]);
}
Oled_Write_Cmd(0xB1);
Oled_Write_Cmd(0x00);
Oled_Write_Cmd(0x10);
for(i=0;i<16;i++){
Oled_Write_Data(l2[i]);
}
for(i=0;i<16;i++){
Oled_Write_Data(p2[i]);
}
for(i=0;i<16;i++){
Oled_Write_Data(w2[i]);
}
for(i=0;i<16;i++){
Oled_Write_Data(a2[i]);
}
for(i=0;i<16;i++){
Oled_Write_Data(n2[i]);
}
while(1);
}
