[嵌入式]STM32F407 ADC转换

目录

1、ADC转换时间

1.1、实测结果

1.2、测试代码

2、定时器触发ADC采样

?

1、ADC转换时间

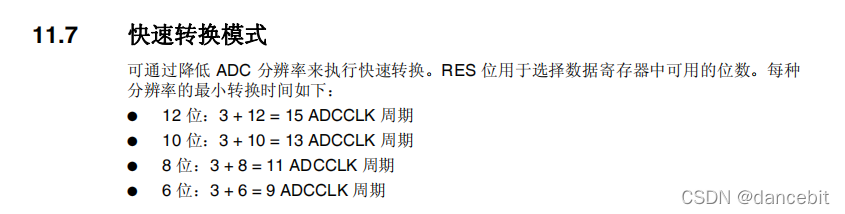

计算方法可以参考?STM32F4 ADC采样转换时间计算方法

单次转换所需要的时间就如文档所说的。

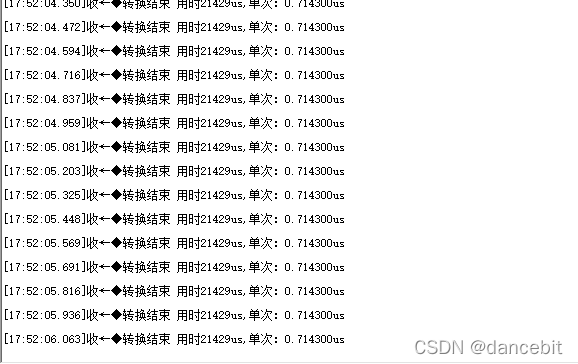

1.1、实测结果

通过DMA连续采样30000个数据，定时器2(32位计时器)作为us计时器。

经过测试，转换的时间是很精确的，基本等于理论值 15/21=0.71428us

1.2、测试代码

#define ADC_CON_NUM 30000
uint16_t adc_value[ADC_CON_NUM];

// PCLK2 84MHZ/4 4分屏
// 12位 单次：0.714300us
// 10位 单次：0.619067us
// 6 位 单次：0.428600us

int main(void)
{
  HAL_Init();
  SystemClock_Config();
  MX_GPIO_Init();
  MX_DMA_Init();
  MX_ADC1_Init();
  MX_TIM2_Init();
  MX_USART1_UART_Init();
  Printf("开始执行\r\n");
  HAL_TIM_Base_Start(&htim2);
  while (1)
  {
		HAL_ADC_Start_DMA(&hadc1,(uint32_t*)&adc_value,ADC_CON_NUM);
		uint32_t tick_us = TIM2->CNT;
		while(1)
		{
			if(hadc1.DMA_Handle->Instance->NDTR == 0)//转换结束
			{
				uint32_t tick2_us = TIM2->CNT;
				Printf("转换结束 用时%dus,单次：%fus\r\n",tick2_us- tick_us, (float)(tick2_us- tick_us)/ADC_CON_NUM);
				break;
			}
		}
		GPIOB->ODR ^= GPIO_PIN_0;
		HAL_Delay(100);
  }
  /* USER CODE END 3 */
}

2、定时器触发ADC采样

上文确定ADC软件触发采样的时间是连续固定的，只能通过ADC时钟来调节。

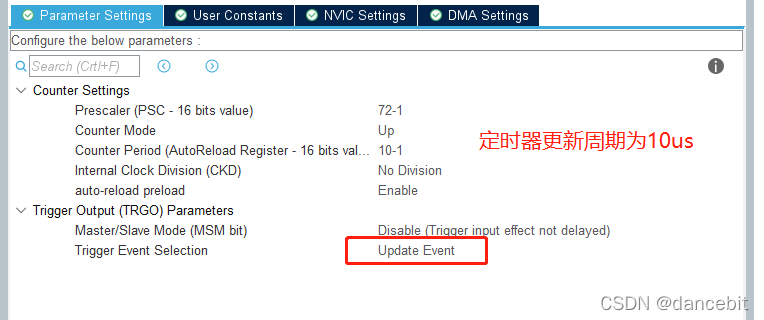

需要精准调节ADC采样时间，可以通过定时器来触发。

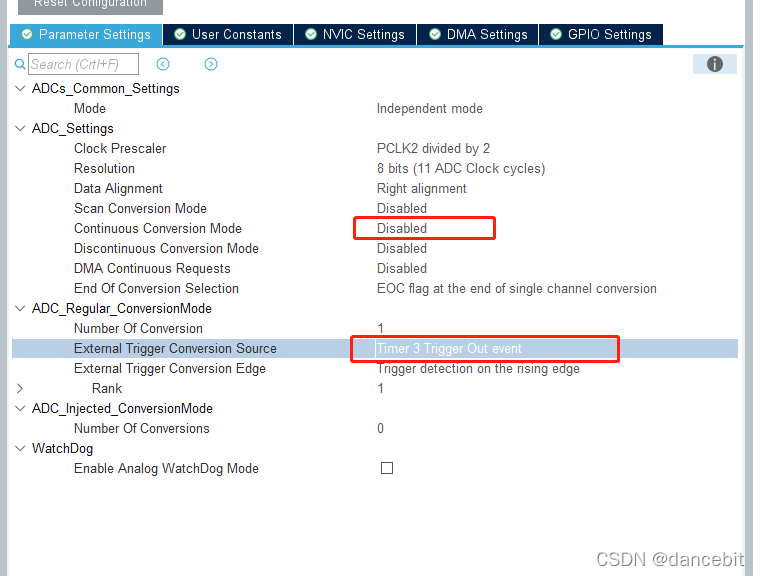

注意：如果用定时器来触发ADC采样，则需要禁用连续转换功能，否则转换间隔时间是乱的。?

?测试结果：

?

?
