工具
硬件：普中科技AT89C52系列单片机
编程软件：Keil5
烧录软件：STC-ISP

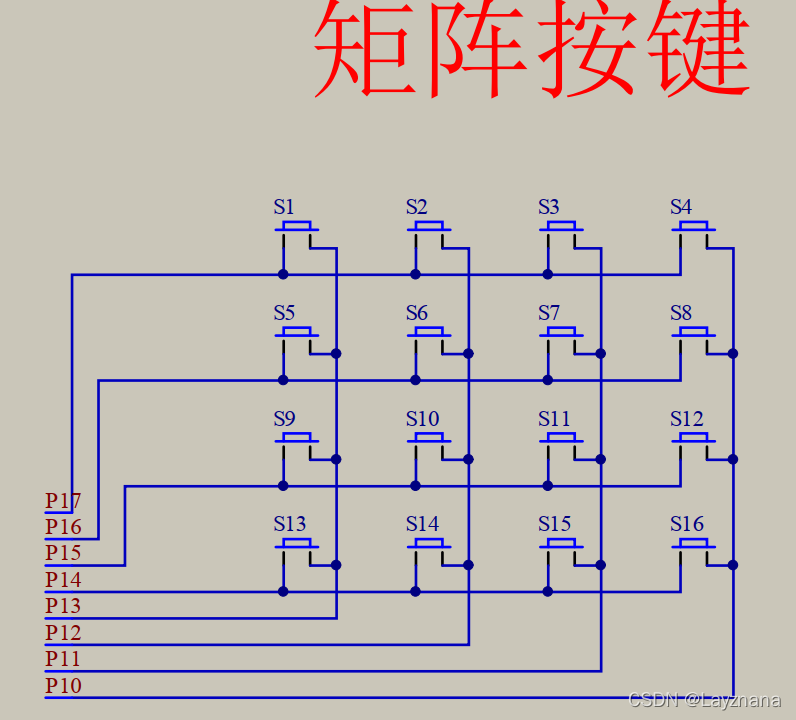

原理图
教学视频
实验代码
//main.c文件
#include <REGX52.H>
#include "LCD1602.h"
#include "Delay.h"
#include "MatrixKey.h"
#define DEL 10 //矩阵键盘键值为10的键表示删除键
#define SURE 11 //矩阵键盘键值为11的键表示确认键
#define TRUE 1 //真值
#define FALSE 0 //假值
#define NONE 20 //初始化键值，用非0-9数字表示无效值
unsigned char value = NONE; //键值，并初始化为无效值NONE
unsigned char times; //输入有效的密码位数
unsigned char password[] = {0,1,0,0,7}; //密码“1007”，第0位不用
unsigned char identify = TRUE; //用于判断密码是否输入正确
unsigned char input[5]={0,0,0,0,0}; //用于存放输入的密码
void main()
{
LCD_Init(); //初始化LCD屏幕
LCD_ShowString(1,1,"Password:");
LCD_ShowString(2,1,"XXXX");
while(1)
{
MatrixKey(&value,×); //获得输入的键值和输入密码位数
if(value>=0 && value <=9){ //判断是否为有效键值（密码）
LCD_ShowNum(2,times,value,1); //对应位输出密码
input[times] = value; //保存输入密码
if(times==FULL){ //输入密码为4位时，判断是否密码正确
unsigned int i;
for(i=1; i<=4; i++){ //遍历密码password进行判断
if(input[i] != password[i])
identify = FALSE;
}
}
}
if(value == DEL){ //若输入删除键
LCD_ShowString(2,times,"X"); //在删除位输出X表示对应位删除
times--; //清空删除的密码，表示当前输入密码位数
value = NONE; //调用前value=10，执行后value值为无效值
}
if(identify==FALSE && times==FULL && value==SURE ){ //输入4位密码不正确
LCD_ShowString(1,12,"Error");
LCD_ShowString(2,1,"XXXX");
identify = TRUE;
value = NONE;
}else if(identify==TRUE && times==FULL && value==SURE){ //输入4位密码正确
LCD_ShowString(1,12,"Right");
}
}
}
//MatrixKey.c文件
#include <REGX52.H>
#include "Delay.h"
#define FULL 4 //密码锁密码位数为4位
#define KEY_SCAN P1 //定义P1口
/**
* @brief 传回输入键值0-10，及输入的有效密码位数
* @param *keyValue:0-11，*times:1-4
* @retval 无
*/
void MatrixKey(unsigned char* keyValue,unsigned char* times)
{
KEY_SCAN = 0X0F; //置行为0，进行列扫描
if(KEY_SCAN!=0X0F) //若有键按下
{
Delay(10); //消抖
KEY_SCAN = 0X0F; //再次进行列扫描
switch(KEY_SCAN)
{ //若有某一列值为0，表示该列有按键按下
case 0X07:*keyValue = 0;break;
case 0X0B:*keyValue = 1;break;
case 0X0D:*keyValue = 2;break;
case 0X0E:*keyValue = 3;break;
}
KEY_SCAN = 0XF0; //行扫描
switch(KEY_SCAN)
{ //若某行有值为0表示该行有键按下
case 0X70:*keyValue = *keyValue;break;
case 0XB0:*keyValue += 4;break;
case 0XD0:*keyValue += 8;break;
case 0XE0:*keyValue += 12;break;
}
if(*keyValue>=0 && *keyValue<=9){ //按下为有效密码
*times = *times % 4 + 1;
}
while(KEY_SCAN!=0XF0)
{ //检测到按键松开时，退出循环
Delay(10);
}
}
}
//LCD.c文件
#include <REGX52.H>
//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0
//函数定义：
/**
* @brief LCD1602延时函数，12MHz调用可延时1ms
* @param 无
* @retval 无
*/
void LCD_Delay()
{
unsigned char i, j;
i = 2;
j = 239;
do
{
while (--j);
} while (--i);
}
/**
* @brief LCD1602写命令
* @param Command 要写入的命令
* @retval 无
*/
void LCD_WriteCommand(unsigned char Command)
{
LCD_RS=0; //选择操作控制字
LCD_RW=0; //写操作
LCD_DataPort=Command; //输入写入控制字的数据
LCD_EN=1; //使能信号，LCD选中
LCD_Delay();
LCD_EN=0;
LCD_Delay();
}
/**
* @brief LCD1602写数据
* @param Data 要写入的数据
* @retval 无
*/
void LCD_WriteData(unsigned char Data)
{
LCD_RS=1; //选择数据寄存器
LCD_RW=0; //写操作
LCD_DataPort=Data; //需要写入的数据
LCD_EN=1;
LCD_Delay();
LCD_EN=0;
LCD_Delay();
}
/**
* @brief LCD1602设置光标位置
* @param Line 行位置，范围：1~2
* @param Column 列位置，范围：1~16
* @retval 无
*/
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
if(Line==1)
{
LCD_WriteCommand(0x80|(Column-1));
}
else if(Line==2)
{
LCD_WriteCommand(0x80|(Column-1+0x40));
}
}
/**
* @brief LCD1602初始化函数
* @param 无
* @retval 无
*/
void LCD_Init()
{
LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
LCD_WriteCommand(0x01);//光标复位，清屏
}
/**
* @brief 在LCD1602指定位置上显示一个字符
* @param Line 行位置，范围：1~2
* @param Column 列位置，范围：1~16
* @param Char 要显示的字符
* @retval 无
*/
void LCD_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char)
{
LCD_SetCursor(Line,Column);
LCD_WriteData(Char);
}
/**
* @brief 在LCD1602指定位置开始显示所给字符串
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param String 要显示的字符串
* @retval 无
*/
void LCD_ShowString(unsigned char Line,unsigned char Column,unsigned char *String)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=0;String[i]!='\0';i++)
{
LCD_WriteData(String[i]);
}
}
/**
* @brief 返回值=X的Y次方
*/
int LCD_Pow(int X,int Y)
{
unsigned char i;
int Result=1;
for(i=0;i<Y;i++)
{
Result*=X;
}
return Result;
}
/**
- @brief 在LCD1602指定位置开始显示所给数字
- @param Line 起始行位置，范围：1~2
- @param Column 起始列位置，范围：1~16
- @param Number 要显示的数字，范围：0~65535
- @param Length 要显示数字的长度，范围：1~5
- @retval 无
*/
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
}
}
注意
- 每次输入键值为10（删除键）时，除了要使有效密码位数-1操作之外，还需将键值value赋值为无效值NONE；
- 若没有将value值赋值为无效值，在之后while(1)循环执行MatrixKey(&value,×)，没有键入值之前，使每次循环都进入if(value == 10)判断语句，执行删除操作，输出"X"，最终导致LCD屏幕全屏输出“X”，而出错
