[嵌入式]STM32+ESP8266(ESP-12F)实现在线OTA升级(腾讯云物联网)

STM32+ESP8266(ESP-12F)实现在线OTA升级(腾讯云物联网)

一、硬件及软件准备

1、完整工程源码

下载地址：https://download.csdn.net/download/qq_44062900/85060833

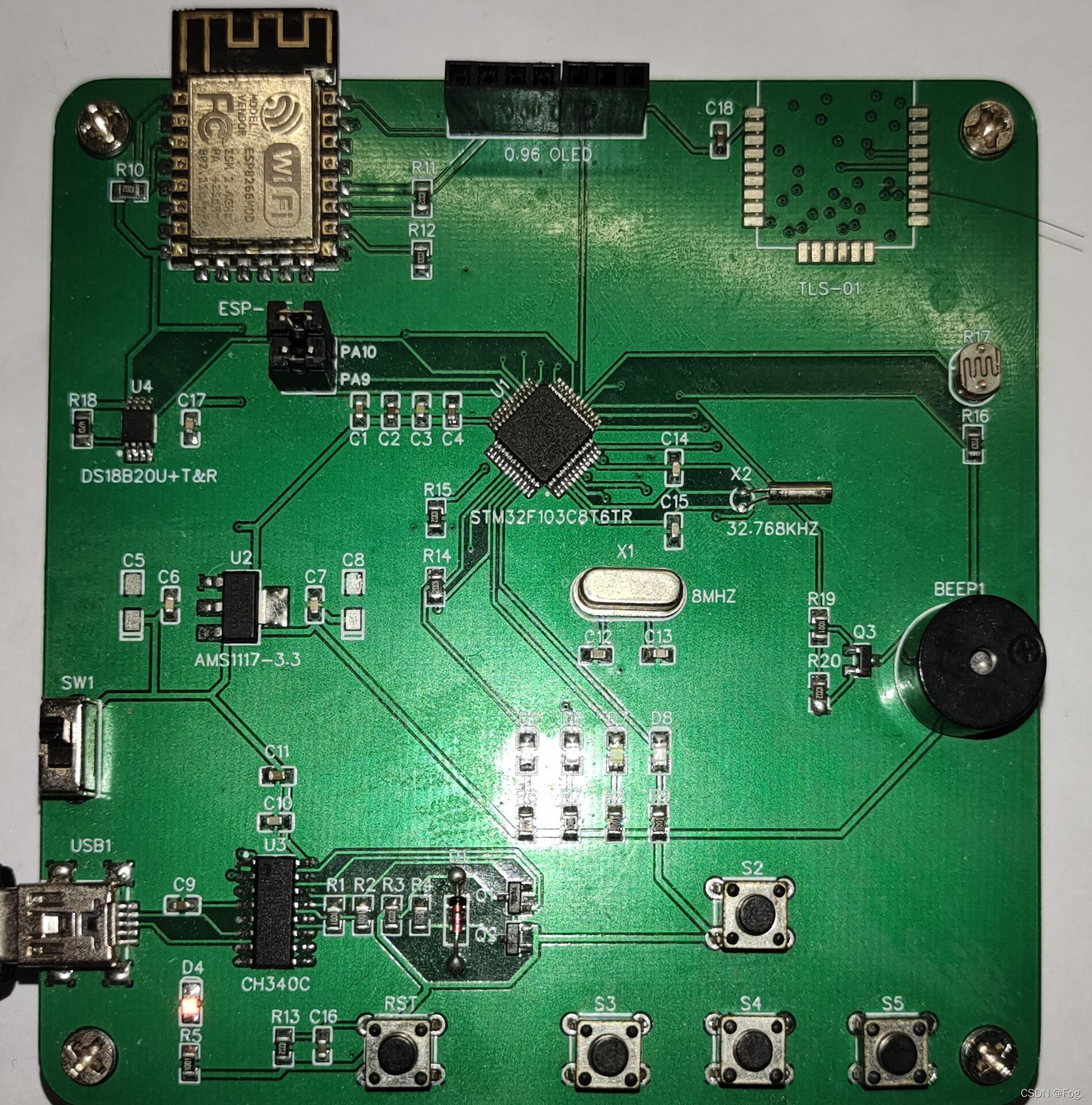

2、硬件：STM32单片机、ESP8266(ESP-12F)

注：ESP8266刷的固件是标准的AT指令固件,不同版本AT固件的AT指令略有不同,请注意！

二、实现效果

1. 通过开机时按下S2按键进入BootLoader
2. 按下S3按键上报固件版本以获取升级的固件
3. 按下S4按键开始下载OTA固件
4. 按下S5按键开始校验固件、写入到APP区并运行

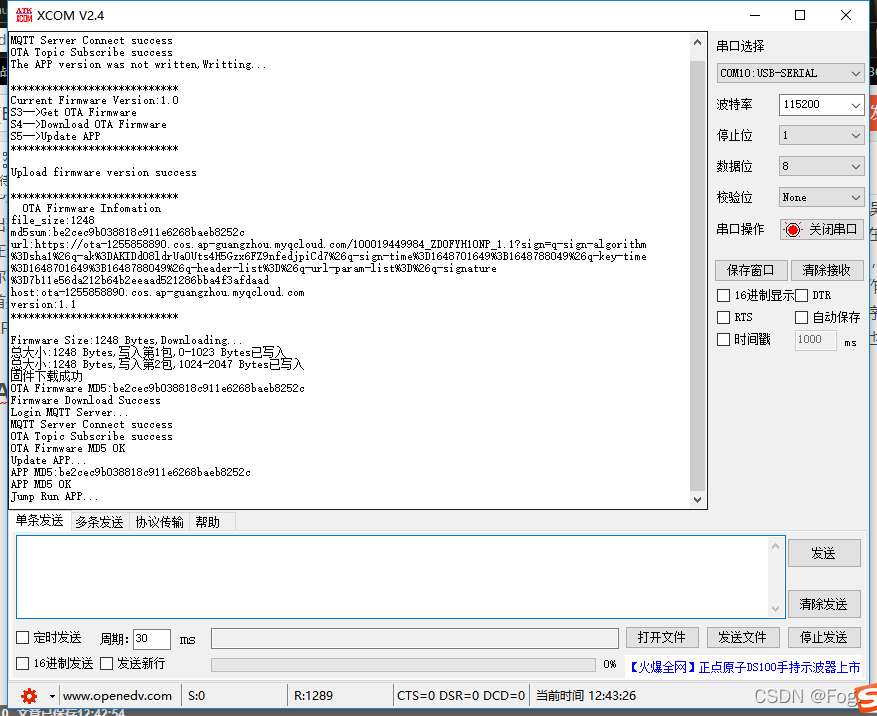

1、串口打印效果图

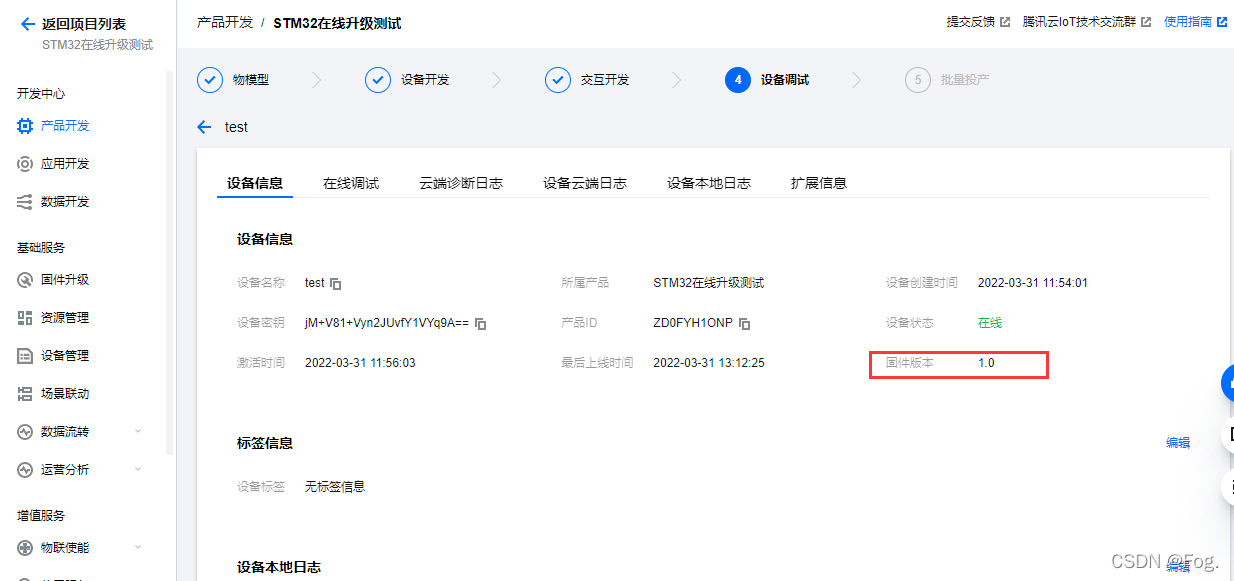

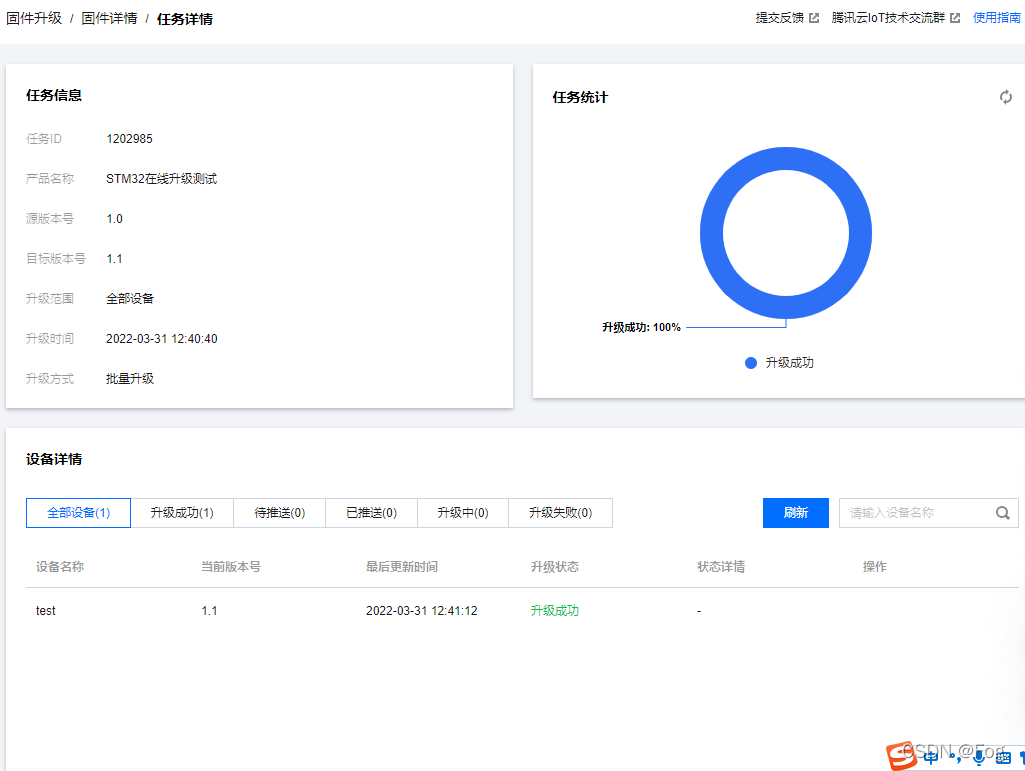

2、云端效果图

三、FLASH分区

本文使用的STM32型号为STM32F103C8T6，FLASH大小为64KB。FLASH分区如下所示：

注意这里的BootLoader程序与官方的BootLoader程序不同。官方的BootLoader程序在出厂时已经固化到ROM中，不能修改。这里的BootLoader程序是用户自行编写的BootLoader，用于OTA升级操作，会占用FLASH大小。

1. BootLoader分区
   用于实现OTA升级操作，与普通编写的业务程序无本质区别。这里的BootLoader大小根据编写的BootLoader程序大小而定。如果BootLoader程序比较小，可以适当减小该分区的大小，以保证APP程序分区有足够的空间。
2. APP版本信息分区
   这里用了1KB大小来存储APP版本信息，在刷写BootLoader之后，这个分区是没有任何版本信息的，所以在第一次运行BootLoader时会判断APP版本信息是否被写入过，如果没有被写入过则会自动写入“1.0”的APP版本到该分区中。在升级成功后会将新版本的APP版本信息写入到这个分区。记录APP版本信息主要是用在获取OTA固件时需要上传到云平台，云平台根据当前的APP版本才能知道推送哪个版本升级固件。为什么要1KB的大小？因为STM32F103C8T6的扇区大小是1KB，在写入FLASH时要先擦除FLASH才能写入，而擦除FLASH只能按扇区大小擦除。所以这里最小只能分配1KB。不同容量的MCU的扇区大小不同，可以查看手册。
3. APP程序分区
   APP分区是用户实现的业务逻辑程序，就是想要系统实现什么功能，把APP程序写入到这个分区就可以了，但这个写入操作一般不是用户自己手动烧写，是由BootLoader程序来写入。当然，这里可以通过将BootLoader和APP程序合并后一起写入，但是有点麻烦，这里不采用这种方式。这里的APP程序是通过云平台上传后，然后进入BootLoader后下载并写入。这个分区是运行的主分区，如果没有手动进入BootLoader程序，则会自动跳转到这个分区。
4. OTA分区
   这个分区用于存放下载的APP程序，本质上与要运行的APP程序无任何差别，在升级完成后会将该分区的数据擦除。为什么要OTA分区？不能直接将下载的APP程序写入APP区吗？当然可以直接将下载的APP程序写入APP区，但是这需要在数据传输过程中APP程序下载完整，如果有一个字节出现错误，则会导致校验失败，APP程序自然就崩溃了。这种情况是很常见的，比如说在升级过程中突然断电。这种情况下不能回滚到之前的版本，这种情况是致命的，当然你可以尝试重新下载并写入，直到升级成功。为了保险起见，OTA分区的作用就来了，首先将下载的OTA固件放入这个分区，固件校验通过后再将APP程序从OTA分区搬运到APP分区中。即使传输过程出现错误导致固件不完整，用户也可以执行之前的APP程序。

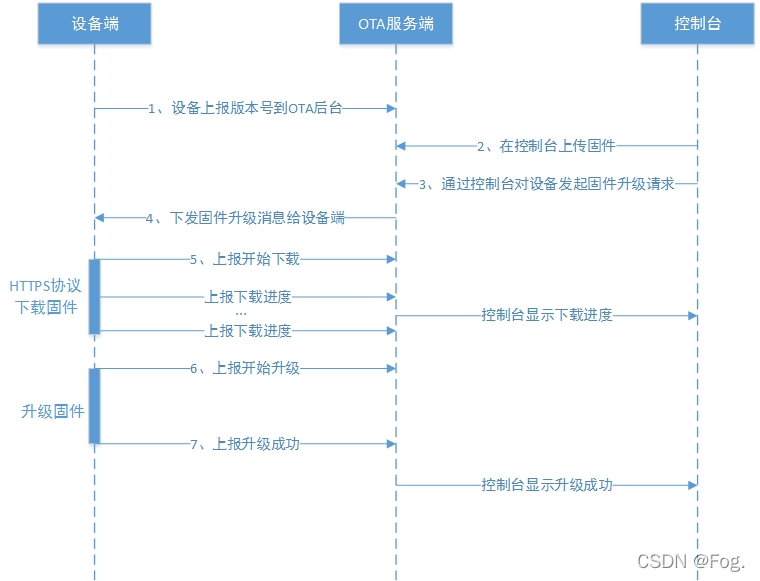

四、OTA升级流程

腾讯云官方关于固件升级文档介绍:https://cloud.tencent.com/document/product/1081/39359
有关如何在控制台创建项目、产品及设备请参考此文：https://blog.csdn.net/qq_44062900/article/details/118067766

简单来说就是以下步骤：

1. 首先连接MQTT服务器，并且订阅“$ota/update/${productID}/${deviceName}”主题，其中“${productID}”和“${deviceName}”分别为产品ID和设备名，如"$ota/update/ZD0FYH1ONP/test"。
2. 上报当前APP版本，这个很重要，云端是根据APP版本来推送OTA固件的。发布的主题为"$ota/report/${productID}/${deviceName}",上报的协议格式如下：

{
"type": "report_version",
"report":{
    "version": "1.0"
}
}
// type：消息类型
// version：上报的版本号

3. 在控制台上传OTA升级固件，选择待升级的版本号，创建OTA升级任务。
4. 云端自动下发OTA升级消息到设备，消息格式如下：

{
"file_size": 708482,
"md5sum": "36eb5951179db14a631463a37a9322a2",
"type": "update_firmware",
"url": "https://ota-1255858890.cos.ap-guangzhou.myqcloud.com",
"version": "1.1"
}
// type：消息类型为update_firmware
// version：升级版本
// url：下载固件的url
// md5asum：固件的MD5值
// file_size：固件大小，单位为字节

5. 设备根据根下发的URL 下载固件，本文使用的是HTTP协议进行固件分包下载。
6. 下载完成升级固件后，校验固件MD5值。如果校验通过，则将下载的固件写入到APP分区。
7. 校验APP分区MD5值，向云端上传当前升级后的APP版本号以通知云端升级成功，运行APP程序。

五、OTA固件上传

注意：请确保已经在控制台中创建了项目、产品及设备。在上传固件前，请在设备端进行一次上传APP版本号操作，否则后面会找不到要升级的版本号。已上传版本号可以在设备详情页看到上传的版本号，如下图所示：

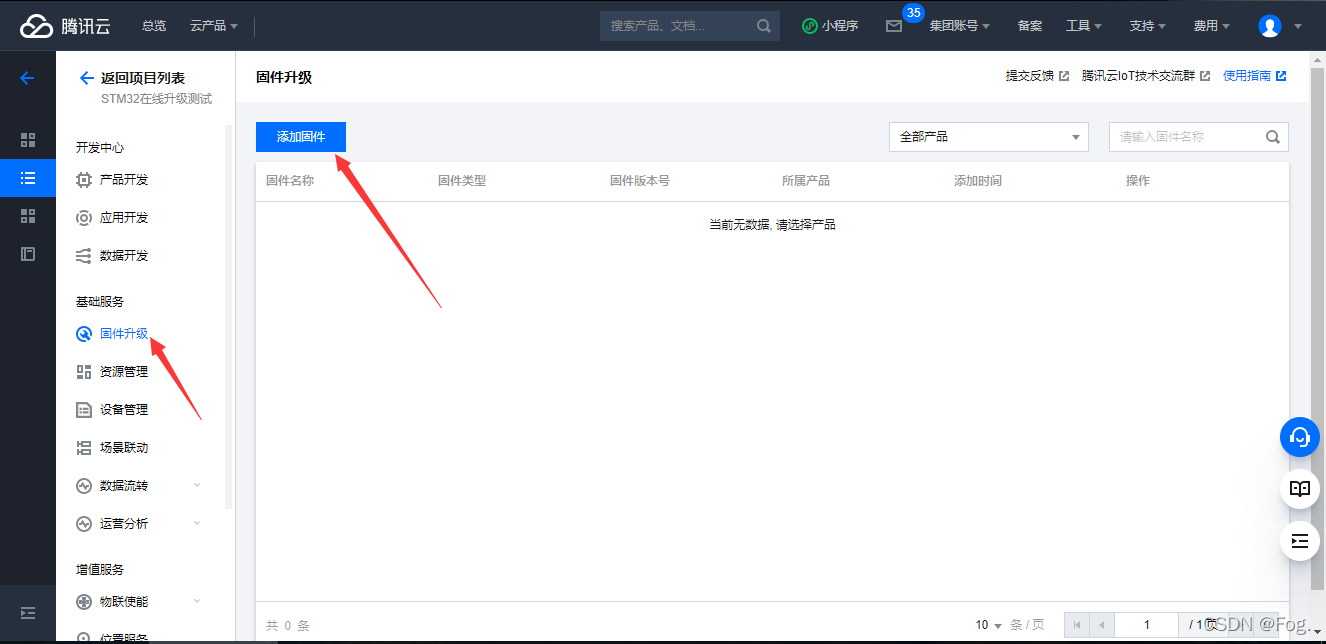

1. 在进入项目后，依次点击"固件升级"、“添加固件”。

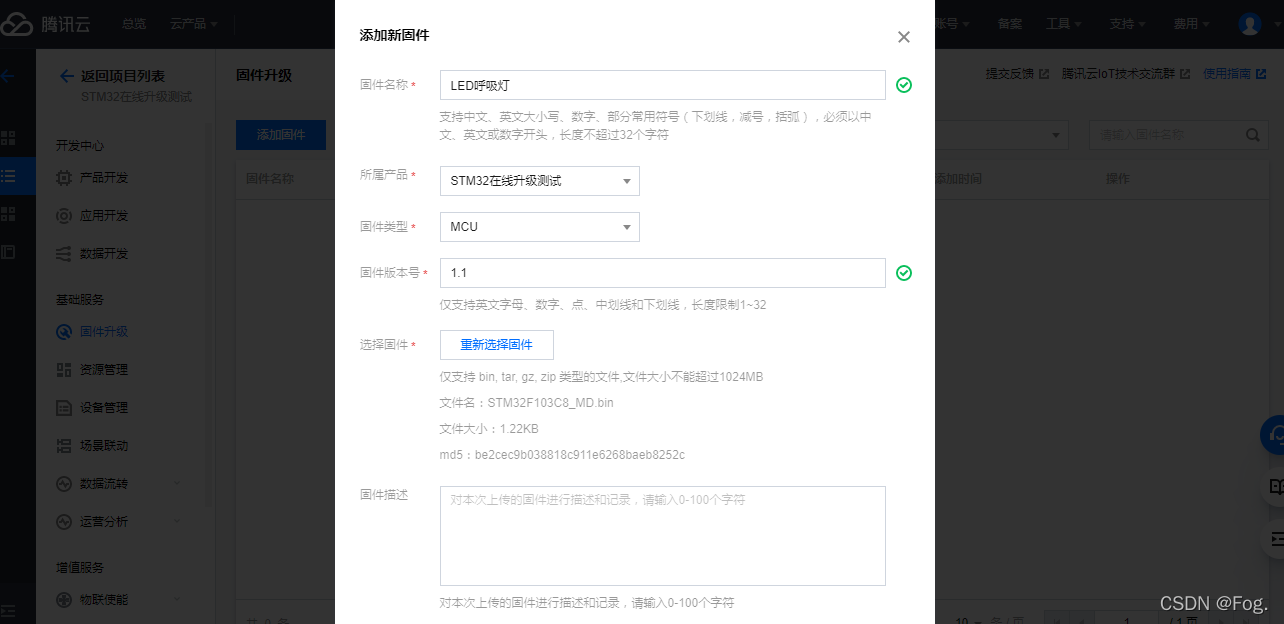

1. 在弹出的对话框中填入固件信息，并上传固件，这里上传的固件格式为.bin，后面介绍如何在keil5中生成。

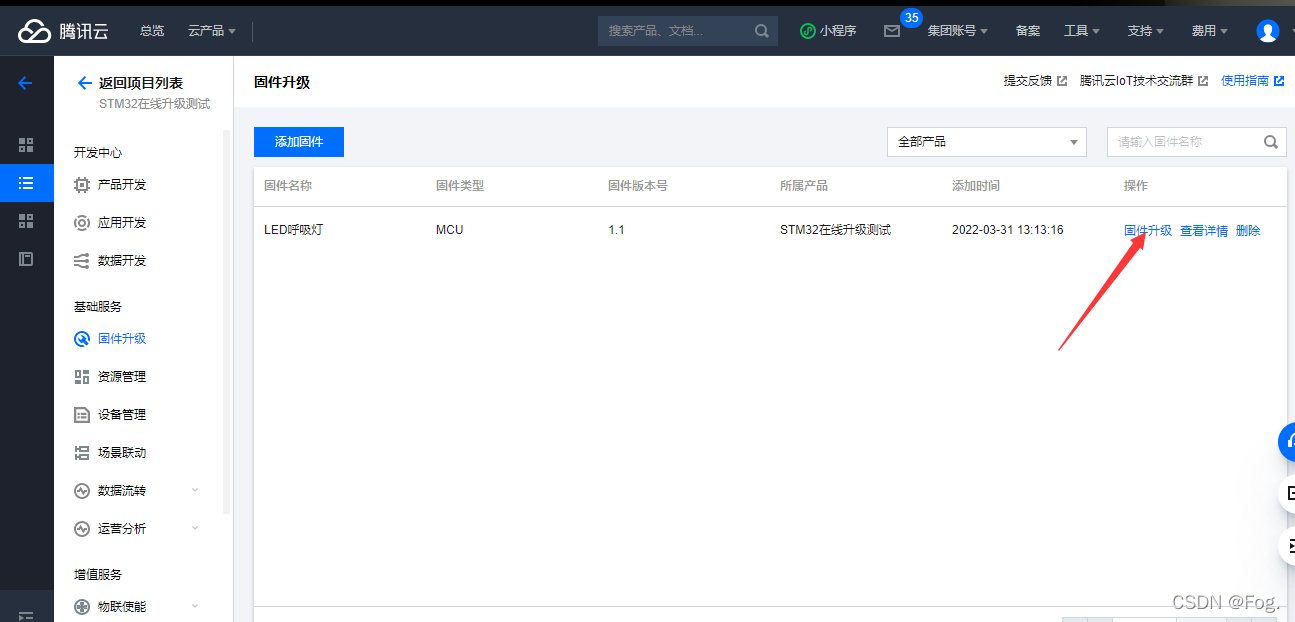

2. 上传固件后，点击"固件升级"开始创建升级任务。

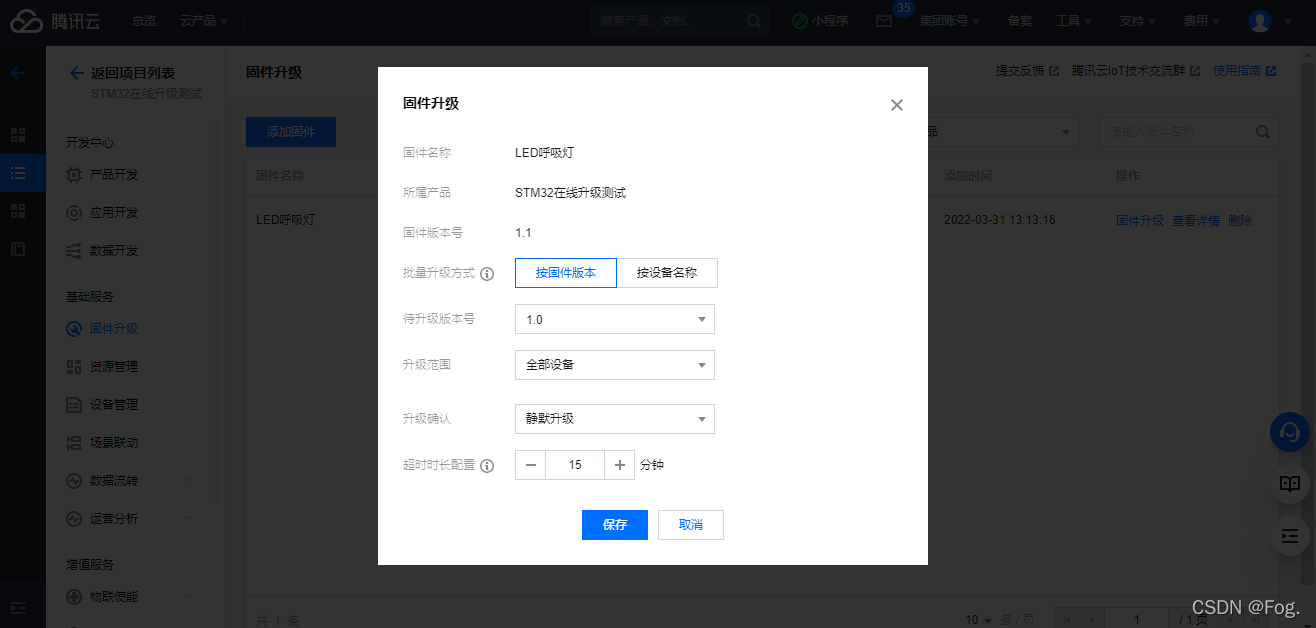

3. 选择待升级的APP版本号，如果没有出现待升级的版本号，说明你在上传固件前设备未上报版本号，所以会找不到，解决方法是在上传固件前在设备端上传一次版本号即可。


4. 在保存后，云端会向设备端发送一条OTA升级消息，如果没有收到OTA升级消息，请检查是否成功订阅了"$ota/update/${productID}/${deviceName}"主题。在确定订阅成功后，手动再向云端上传一次版本号即可收到OTA升级消息。

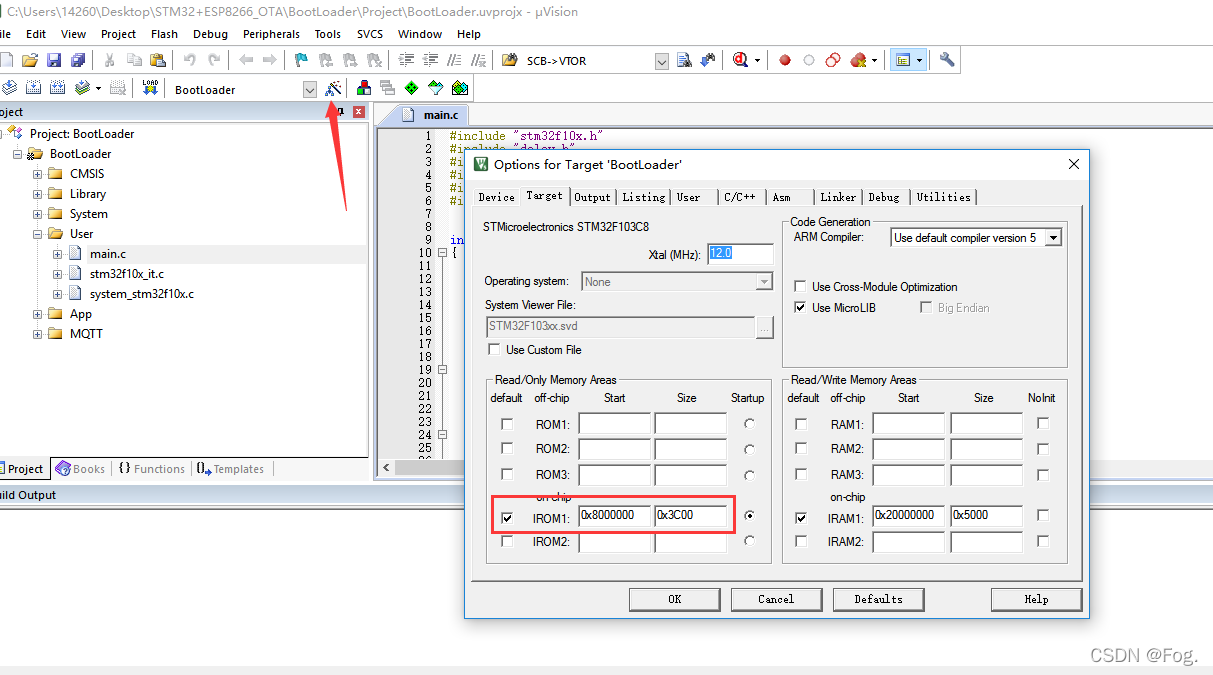

六、BootLoader程序配置

修改BootLoader起始地址和大小。

七、应用程序配置

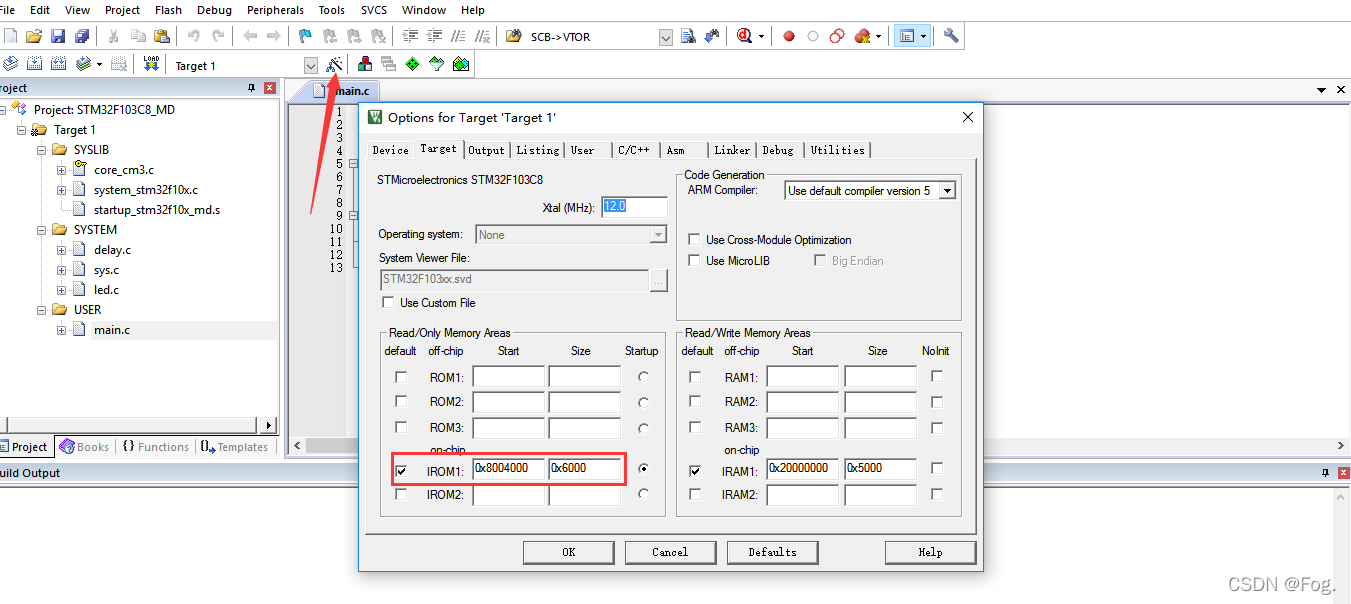

1. 设置APP分区FLASH起始地址及大小
   这里根据划分的FLASH分区填写APP程序起始地址及大小。

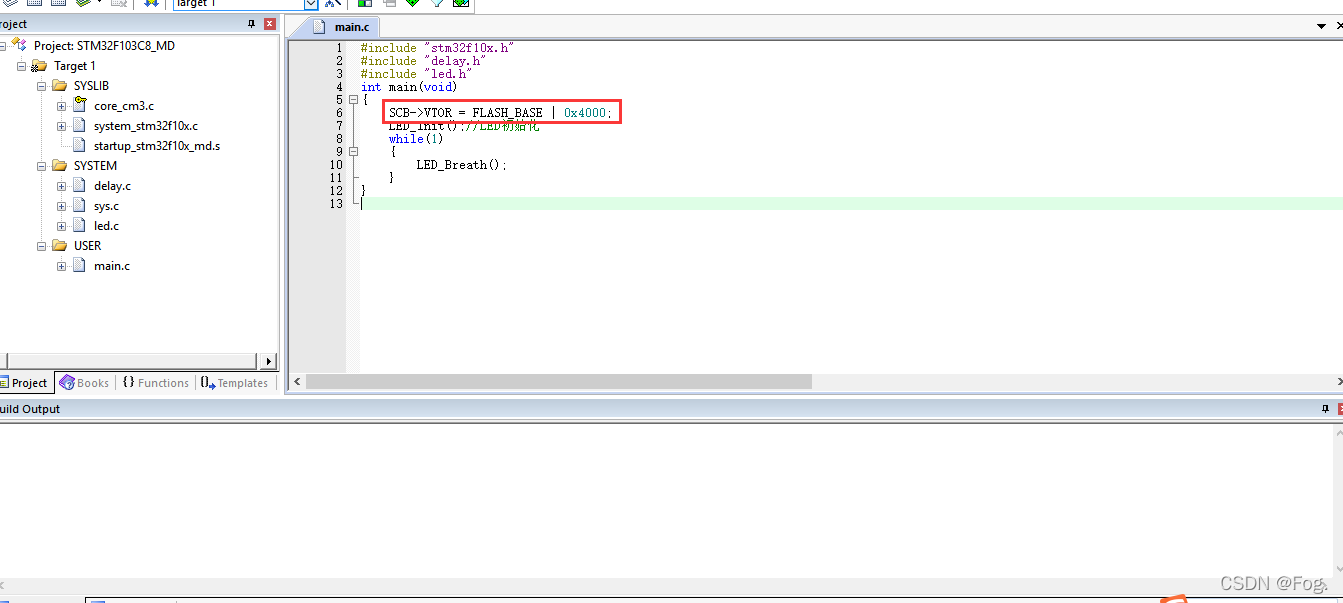

2. 设置中断向量表偏移
   在main函数中设置中断向量表地址，中断向量表的地址为APP的起始地址。

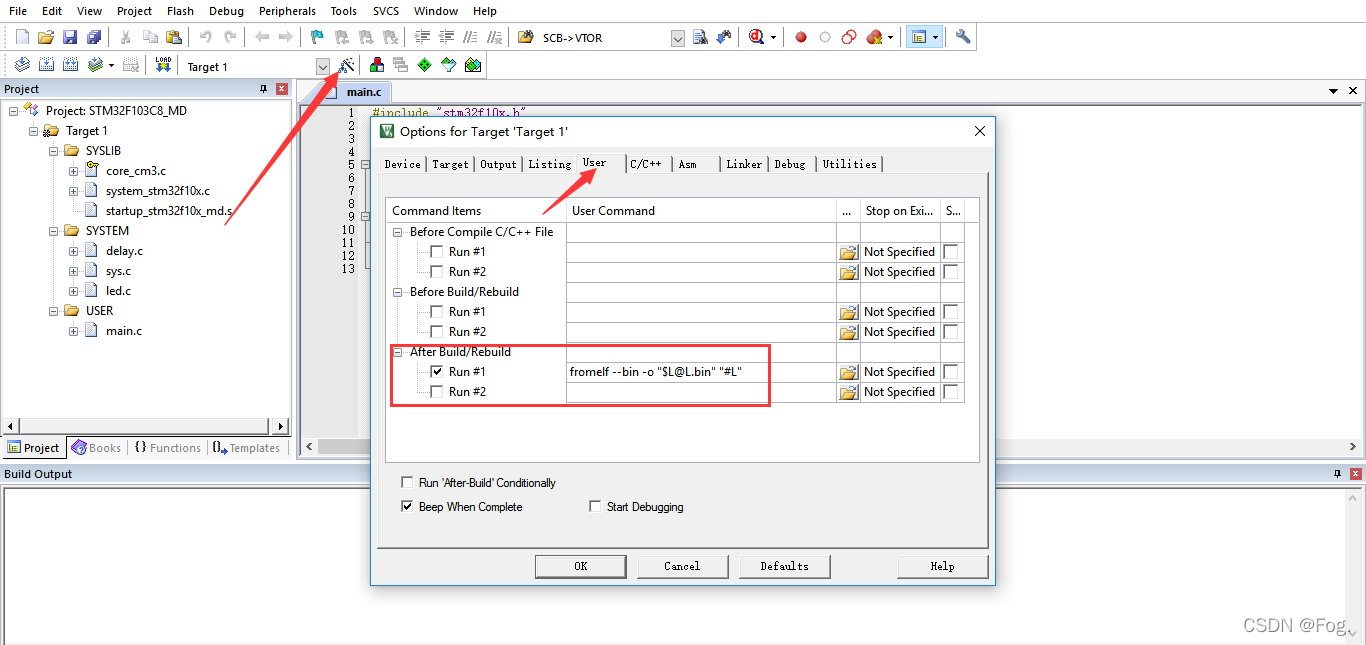

3. 生成.bin二进制文件

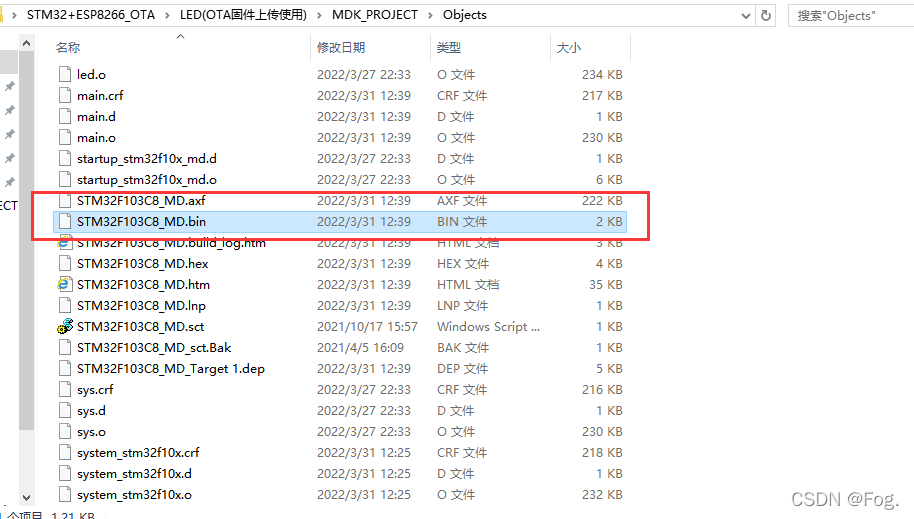

   设置好后，点击重新编译即可生成二进制文件。 生成的二进制文件在工程目录中的"Objects"文件夹下。



八、核心代码

1. ota.c

#include "ota.h"
#include <string.h>
#include <stdlib.h>
#include "usart.h"
#include "esp8266.h"
#include "iap.h"
#include "delay.h"
#include "tencent_mqtt.h"
#include "md5.h"


/*
函数功能：初始化OTA,连接MQTT服务器
参数：无
返回值：无
*/
void MQTT_OTA_Init(void)
{
	ESP_UnvarnishedMode_Init(WIFI_SSID,WIFI_PWD,SERVER_IP,SERVER_PORT);//连接TCP服务器并进入透传模式
	if(MQTT_Connect(CLIENT_ID,USER_NAME,PASSWORD,KEEPALIVE_TIME))//登录MQTT服务器
    {
        printf("MQTT Server Connect Failure\r\n");
    }
	else
	{
		printf("MQTT Server Connect success\r\n");
		if(MQTT_Subscribe_Topic(OTA_SUB_TOPIC,REQ_QOS_0,1))//订阅OTA下行消息
		{
			printf("OTA Topic Subscribe Failure\r\n");
		}
		else
		{
			printf("OTA Topic Subscribe success\r\n");
		}
	}
}


/*
函数功能：上报固件版本以获取OTA固件
参数：无
返回值：无
*/
void Get_OTA_Firmware(ota_info_t *ota_info)
{
    char buff[100];
	usart3.flag=0;
	usart3.cnt=0;
	memset((char *)usart3.rx_buff,0,USART_RX_MAXLEN);//清空接收缓冲区
    snprintf(buff,sizeof(buff),OTA_VERSION_UPLOAD_TEMPLATE,ota_info->current_version);
	MQTT_Publish(OTA_PUB_TOPIC,(uint8_t*)buff);//上报固件版本
}

/*
函数功能：从接收buff中获取ota信息
参数：char *rev_buff,ota_info_t *ota_info
返回值：无
*/
uint8_t Get_OTA_Info(char *rev_buff,ota_info_t *ota_info)
{
	char *data_pt_start=NULL;
	char *data_pt_end=NULL;
	char buff[100];
    uint8_t get_state=0;
	if(strstr(rev_buff,"\"file_size\""))//获取固件大小
	{
		data_pt_start=strstr(rev_buff,"\"file_size\"");
		data_pt_end=strstr(data_pt_start,",");
		snprintf(buff,data_pt_end-data_pt_start-11,"%s",data_pt_start+12);
		ota_info->file_size=atoi(buff);
        get_state=1;
	}
	if(strstr(rev_buff,"\"md5sum\""))//获取MD5值
	{
		data_pt_start=strstr(rev_buff,"\"md5sum\"");
		data_pt_end=strstr(data_pt_start,",");
		snprintf(ota_info->md5sum,data_pt_end-data_pt_start-10,"%s",data_pt_start+10);
        get_state=1;
	}
	if(strstr(rev_buff,"\"url\""))//获取下载URL
	{
		data_pt_start=strstr(rev_buff,"\"url\"");
		data_pt_end=strstr(data_pt_start,",");
		snprintf(ota_info->url,data_pt_end-data_pt_start-7,"%s",data_pt_start+7);
        get_state=1;
	}
	if(strstr(ota_info->url,"https://"))//获取OTA主机域名
	{
		data_pt_start=strstr(rev_buff,"https://");
		data_pt_end=strstr(data_pt_start+8,"/");
		snprintf(ota_info->host,data_pt_end-data_pt_start-7,"%s",data_pt_start+8);
		get_state=1;
	}

	if(strstr(rev_buff,"\"version\""))//获取固件版本
	{
		data_pt_start=strstr(rev_buff,"\"version\"");
		data_pt_end=strstr(data_pt_start,"}");
		snprintf(ota_info->ota_version,data_pt_end-data_pt_start-11,"%s",data_pt_start+11);
	}
    return get_state;
}

/*
函数功能：开始下载OTA固件
参数：ota_info_t *ota_info
返回值：u8
*/
static u8 DownLoad_OTA_Firmware(ota_info_t *ota_info)
{
	int i;
	char *data_pt_start=NULL;
	u8 time_cnt=0;
	u8 data_packet_num=0;
	if(ota_info->file_size<=APP1_FLASH_SIZE)//判断固件是否超过FLASH大小
	{
		if(!ESP_UnvarnishedMode_Init(WIFI_SSID,WIFI_PWD,ota_info->host,80))//连接OTA固件下载服务器
		{
			//计算分包下载次数
			if(ota_info->file_size%1024==0) data_packet_num=(ota_info->file_size/1024)-1;
            else  data_packet_num=ota_info->file_size/1024;
			for(i=0;i<=data_packet_num;i++)//分包下载
			{
					usart3.flag=RX_BUFF_EMPTY;//接收标志位清零
					usart3.cnt=0;
					memset(usart3.rx_buff,0,sizeof(usart3.rx_buff));//清空接收缓冲区
					snprintf(ota_info->http_request,sizeof(ota_info->http_request),
                        "GET http://%s HTTP/1.1\r\nHost:%s\r\nRange:bytes=%d-%d\r\n\r\n",
                    ota_info->url+8,ota_info->host,i*1024,(i+1)*1024-1);//序列化HTTP请求报文
					USARTx_Send_String(USART3,ota_info->http_request);//发起HTTP下载固件请求
					while(usart3.flag==RX_BUFF_EMPTY)//等待接收数据完成
					{
						Delay_Ms(100);
						if(++time_cnt>=30) return HTTP_REQUEST_TIMEOUT;//HTTP请求超时
					}
					time_cnt=0;
					if(strstr((char*)usart3.rx_buff,"\r\n\r\n"))//寻找数据包头部
					{
						data_pt_start=strstr((char*)usart3.rx_buff,"\r\n\r\n");
                        iap_write_flash(FLASH_OTA_ADDR+i*1024,(u8 *)data_pt_start+4,1024);
						printf("总大小:%d Bytes,写入第%d包,%d-%d Bytes已写入\r\n",ota_info->file_size,i+1,i*1024,(i+1)*1024-1);
					}
					else
                    {
                        printf("未找到头部数据\r\n");
                        return GET_OTA_DATA_PACKET_FAIL;//解析OTA数据包失败
                    }
			}
            printf("固件下载成功\r\n");
			return FIRMWARE_DOWNLOAD_SUCC;//固件下载成功
		}
		else
        {
            printf("进入透传模式失败\r\n");
            return SERVER_CONNECT_FAIL;//服务器连接失败
        }
	}
	else
	{
		printf("OTA固件大小超出范围\r\n");
		return OTA_PACKET_SIZE_OVERFLOW;
	}

}

/*
函数功能：开始OTA更新
参数：ota_info_t *ota_info,char *check_md5
返回值：无
*/
void Start_OTA_Update(ota_info_t *ota_info,char *check_md5)
{
	if(ota_info->file_size!=0)
	{
		printf("Firmware Size:%d Bytes,Downloading...\r\n",ota_info->file_size);
		if(DownLoad_OTA_Firmware(ota_info)==FIRMWARE_DOWNLOAD_SUCC)//开始下载固件
		{
			Compute_string_md5((u8*)FLASH_OTA_ADDR,ota_info->file_size, check_md5);//计算APP2 MD5值
			printf("OTA Firmware MD5:%s\r\nFirmware Download Success\r\n",check_md5);
		}
		else printf("Firmware Download Failure\r\n");
        printf("Login MQTT Server...\r\n");
        MQTT_OTA_Init();//重新登录MQTT服务器
	}
    else printf("The updated firmware was not obtained\r\n");//未获取到更新固件

}

/*
函数功能：将下载的固件更新到APP1中
参数：ota_info_t *ota_info,char *check_md5
返回值：无
*/
void Update_FirmwareToApp(ota_info_t *ota_info,char *check_md5)
{
	if(strcmp(ota_info->md5sum,check_md5)==0)//比较MD5值
	{
		printf("OTA Firmware MD5 OK\r\nUpdate APP...\r\n");
        iap_write_flash(FLASH_APP1_ADDR,(u8*)FLASH_OTA_ADDR,ota_info->file_size);
		Compute_string_md5((u8*)FLASH_APP1_ADDR,ota_info->file_size, check_md5);//计算APP MD5值
		printf("APP MD5:%s\r\n",check_md5);
		if((strcmp(ota_info->md5sum,check_md5)==0)&&(((*(vu32*)(FLASH_APP1_ADDR+4))&0xFF000000)==0x08000000))//判断是否为0X08XXXXXX.
		{
			printf("APP MD5 OK\r\n");
			ota_info->file_size=0;//清除固件
            iap_erase_all_bkp_sector();//擦除下载的OTA固件
            memcpy(ota_info->current_version,ota_info->ota_version,sizeof(ota_info->ota_version));
            USART_ITConfig(USART3,USART_IT_RXNE, DISABLE);//关闭USART3接收缓冲区非空中断
            Get_OTA_Firmware(ota_info);//上报固件版本,通知服务器OTA升级完成
            Write_CurrentFirmwareVersion(ota_info->ota_version);//写入APP版本
            printf("Jump Run APP...\r\n");
			iap_load_app(FLASH_APP1_ADDR);//执行FLASH APP代码

		}
		else printf("Update APP Failure\r\n");
	}
	else printf("OTA Firmware MD5 Error\r\n");
}

/*
函数功能：读取当前版本信息
参数：char *current_version
返回值：无
*/
void Read_CurrentFirmwareVersion(char *current_version)
{
    uint8_t *version_pt=(uint8_t*)FIRMWARE_VERSION_STORE_ADDR;
    for(uint8_t i=0;i<FIRMWARE_VERSION_SIZE;i++)
    {
        if(*(version_pt+i)==0xFF) continue;
        *(current_version+i)=*(version_pt+i);
    }
}

/*
函数功能：写入当前版本信息
参数：char *current_version
返回值：无
*/
void Write_CurrentFirmwareVersion(char *current_version)
{
    iap_write_flash(FIRMWARE_VERSION_STORE_ADDR,(uint8_t*)current_version,FIRMWARE_VERSION_SIZE);
}

3. ota.h

#ifndef _OTA_H_
#define _OTA_H_

#include "sys.h"

#define BOOTLOADER_START_ADDR   0x8000000  //BootLoader起始地址
#define BOOTLOADER_SIZE         0x3C00  //BootLoader大小
#define FIRMWARE_VERSION_STORE_ADDR  (BOOTLOADER_START_ADDR+BOOTLOADER_SIZE)   //存储固件信息的FLASH地址
#define FIRMWARE_VERSION_SIZE   16 //存储固件信息的字节数
enum
{
	HTTP_REQUEST_TIMEOUT,
	GET_OTA_DATA_PACKET_FAIL,
	SERVER_CONNECT_FAIL,
	FIRMWARE_DOWNLOAD_SUCC,
	OTA_PACKET_SIZE_OVERFLOW
};


typedef struct ota_info
{
	u32 file_size;//文件大小
	char md5sum[100];//服务器下发的md5
	char url[512];//下载URL
	char host[256];//OTA服务器域名
	char http_request[512];//HTTP请求报文
    char current_version[FIRMWARE_VERSION_SIZE];//当前版本信息
	char ota_version[FIRMWARE_VERSION_SIZE];//OTA版本信息
}ota_info_t;


uint8_t Get_OTA_Info(char *rev_buff,ota_info_t *ota_info);
void MQTT_OTA_Init(void);
void Get_OTA_Firmware(ota_info_t *ota_info);
void Start_OTA_Update(ota_info_t *ota_info,char *check_md5);
void Update_FirmwareToApp(ota_info_t *ota_info,char *check_md5);
void Read_CurrentFirmwareVersion(char *current_version);
void Write_CurrentFirmwareVersion(char *current_version);
#endif

5. main.c

#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "key.h"
#include "iap.h"
#include "ota.h"


int main(void)
{
    ota_info_t ota_info;
    uint8_t key_val;
    char check_md5[100];
    Delay_Init();//延时函数初始化
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组
    KEY_Init();//按键初始化
    if(Get_Key_Value(KEY_SINGLE_MODE)==KEY_S2_PRESS)//运行BootLoader程序
    {
        Usarts_Init();//初始化串口
        printf("Run BootLoader...\r\n");
        MQTT_OTA_Init();//登录MQTT服务器
        Read_CurrentFirmwareVersion(ota_info.current_version);//读取当前APP版本
        if(strlen(ota_info.current_version)==0)//从未写入APP版本信息
        {
            printf("The APP version was not written,Writting...\r\n");
            memcpy(ota_info.current_version,"1.0",4);
            Write_CurrentFirmwareVersion(ota_info.current_version);//写入APP版本
        }
		printf("\r\n****************************\r\nCurrent Firmware Version:%s\r\nS3-->Get OTA Firmware\r\nS4-->Download OTA Firmware\r\nS5-->Update APP\r\n****************************\r\n\r\n",ota_info.current_version);
    }
    else //运行APP程序
    {
        iap_load_app(FLASH_APP_ADDR);//运行APP
    }
    while(1)
    {
       if(usart3.flag==RX_BUFF_NO_EMPTY)
       {
           for(uint16_t i=0;i<=usart3.cnt;i++)
           {
                if(usart3.rx_buff[i]=='\0')	usart3.rx_buff[i]='0';
           }
           if(strstr((char*)usart3.rx_buff,"report_version_rsp")==NULL)
           {
               if(Get_OTA_Info((char*)usart3.rx_buff,&ota_info))
               {
                    printf("\r\n****************************\r\n  OTA Firmware Infomation  \r\nfile_size:%d\r\nmd5sum:%s\r\nurl:%s\r\nhost:%s\r\nversion:%s\r\n****************************\r\n\r\n",
                    ota_info.file_size,ota_info.md5sum,ota_info.url,ota_info.host,ota_info.ota_version);
               }
               else
               {
                    printf("None update firmware\r\n");
               }
           }
           else printf("Upload firmware version success\r\n");


            usart3.flag=RX_BUFF_EMPTY;
            usart3.cnt=0;
            memset(usart3.rx_buff,0,sizeof(usart3.rx_buff));//清空接收缓冲区
       }
       key_val=Get_Key_Value(KEY_SINGLE_MODE);
       if(key_val==KEY_S3_PRESS)
       {
           Get_OTA_Firmware(&ota_info);//向服务器发起更新请求
       }
       else if(key_val==KEY_S4_PRESS)
       {
            Start_OTA_Update(&ota_info,check_md5);//下载OTA固件
       }
       else if(key_val==KEY_S5_PRESS)
       {
            Update_FirmwareToApp(&ota_info,check_md5);//更新APP程序
       }
    }
}

九、代码调试

1. 有关如何在控制台创建项目、产品及设备请参考此文：STM32+ESP8266(ESP-12F)物联网温度计-腾讯云物联网
2. 有关使用wireshark抓包工具调试代码请移步:STM32+ESP8266(ESP-12F)物联网温度计-移植paho MQTT协议连接阿里云

十、说明

说明：所发布工程只完成了基本的OTA升级部分，可能会存在一些bug，如有发现可以评论或私信告诉我，其他应用功能还需要自己根据实际需要进行更改。
如教程中存在错误，欢迎在评论区指正！
