[嵌入式]Arduino + ESP32-C3 + TFT（1.8‘ ST7735S）基础平台（实验一）

?Arduino + ESP32-C3 + TFT（1.8‘ ST7735S）基础平台_姜戈12的博客-CSDN博客https://blog.csdn.net/jiangge12/article/details/123971499

?按上文插上TFT，先来点测试文字：

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

#define TFT_SCLK 2  // Clock out
#define TFT_MOSI 3  // Data out
#define TFT_RST  10
#define TFT_DC   6
#define TFT_CS   7
//______TFT_BL   不接

Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_MOSI, TFT_SCLK, TFT_RST);

void setup(void) {
  tft.initR(INITR_BLACKTAB);
  tft.fillScreen(ST7735_BLACK);
  tft.setTextColor(ST7735_YELLOW);
  tft.setTextSize(3);
  tft.print("Hello!");
}

void loop(void) {
}

接下来，连上 Wifi?

#include <WiFi.h>

void setup()
{
    Serial.begin(115200);
    Serial.print("Connecting WiFi: ");
    WiFi.begin("xxxxxx", "xxxxxx");  // ssid， password
    while (WiFi.status() != WL_CONNECTED) {delay(1000); Serial.print("."); }
    Serial.print("\nWiFi connected! IP:");Serial.println(WiFi.localIP());
    delay(1000);
}

void loop()
{

}

有了 TFT 又有了 Wifi ，那么按之前 micropython 测试过的，可以获得天气预报数据。

移植到 Arduino+C3 平台，看起来简单，也折腾好久，主要是细节，直接copy一堆错。仔细对比语法终于调试通过。

注意：需要替换三处 xxxxxx

网站数据返回后需要JSON处理，参考之前写的 Python，看看?ArduinoJson.h 例程顺利移植。

Python / Micropython 获取天气数据_姜戈12的博客-CSDN博客话题很大，先来个例子快速建立信心,下面是获得实时天气的代码：import requestsimport jsonurl = "http://api.openweathermap.org/data/2.5/forecast?q=Chengdu,CN&APPID=xxxxxxxxxxxxxx" # openweathermap.org 免费注册一个账号，获得 APPIDr = requests.get(url) temp = r.json()['main']https://blog.csdn.net/jiangge12/article/details/123810689

#include <WiFi.h>
#include <HTTPClient.h>
#include <ArduinoJson.h>

#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#define TFT_SCLK 2  // Clock out
#define TFT_MOSI 3  // Data out
#define TFT_RST  10
#define TFT_DC   6
#define TFT_CS   7
//______TFT_BL   不接

Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_MOSI, TFT_SCLK, TFT_RST);

void setup()
{
    tft.initR(INITR_BLACKTAB);
    tft.setRotation(1);
    tft.fillScreen(ST7735_BLACK);
    tft.setTextColor(ST7735_YELLOW);
    tft.setTextSize(2);
    tft.println("TFT OK");

    Serial.begin(115200);
    Serial.print("Connecting WiFi");
    tft.print("Conecting Wifi");
    WiFi.begin("xxxxxx", "xxxxxx");     // ssid , password
    while (WiFi.status() != WL_CONNECTED) {delay(1000); Serial.print("."); tft.print(".");}
    Serial.print("\nWiFi connected! IP:");Serial.println(WiFi.localIP());
    delay(1000);
}

void loop()
{
    HTTPClient http ;
    http.begin("http://api.openweathermap.org/data/2.5/weather?q=Chengdu,CN&APPID=xxxxxx");    // your appID
    int    website_return_code = http.GET()        ;
    String website_return_text = http.getString()  ;

    DynamicJsonDocument doc(1024)                  ;
    deserializeJson(doc, website_return_text)      ;
    JsonObject obj   = doc.as<JsonObject>()        ;

    float  temp       = float(obj["main"]["temp"]) -273.15  ;
    int    humidity   = obj["main"]["humidity"]             ;
    int    pressure   = obj["main"]["pressure"]             ;
    String weather    = obj["weather"][0]["description"]    ;
    int    wind       = obj["wind"]["speed"]                ;
    int    visibility = obj["visibility"]                   ;

    Serial.println(temp);
    Serial.println(humidity);
    Serial.println(pressure);
    Serial.println(weather);
    Serial.println(wind);
    Serial.println(visibility);

    tft.fillScreen(ST7735_BLACK);
    tft.setCursor(0, 0);
    tft.println(temp);
    tft.println(humidity);
    tft.println(pressure);
    tft.println(weather);
    tft.println(wind);
    tft.println(visibility);

    delay(10000);

}

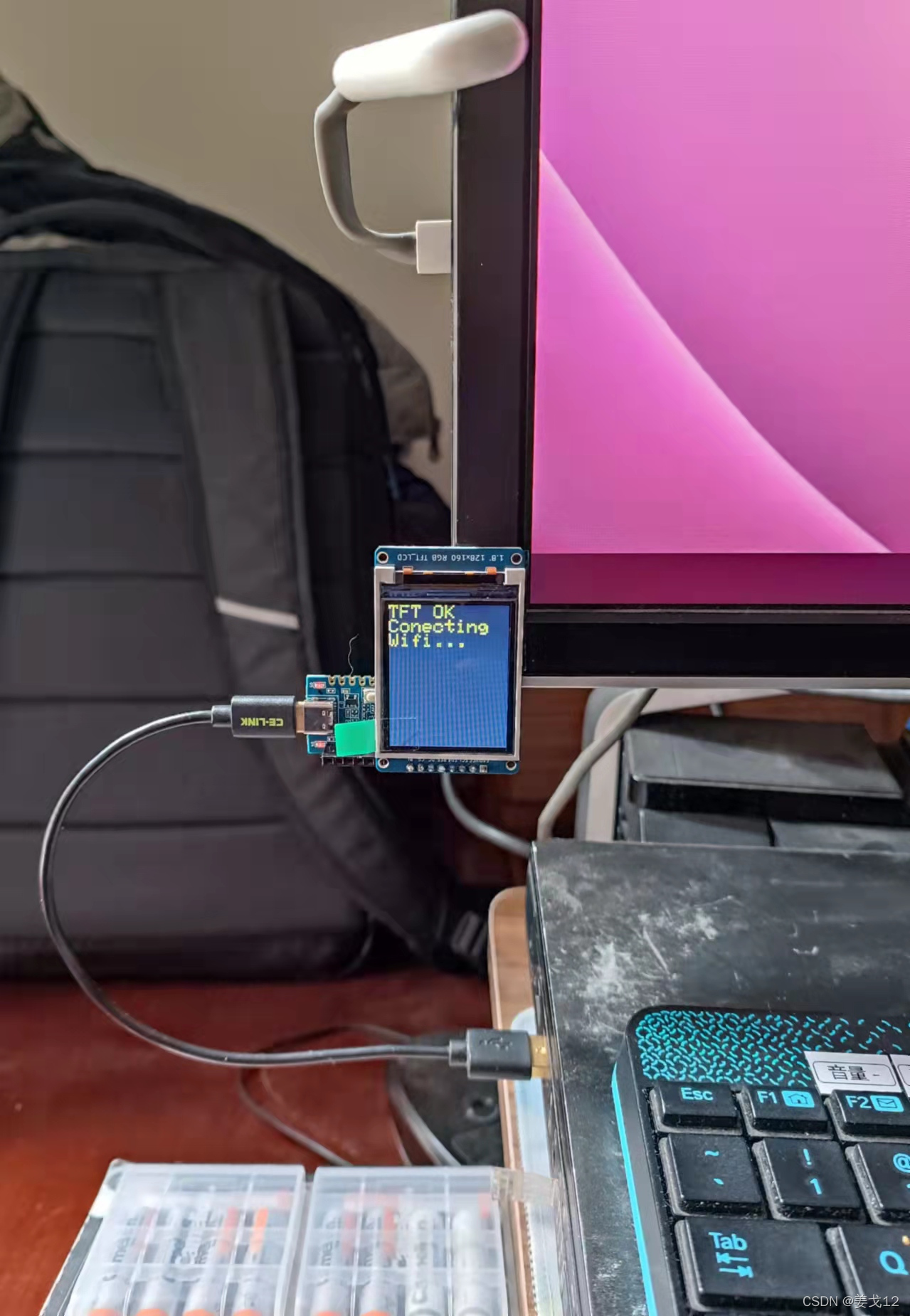

还是放张图吧，把 TFT 用最近流行的双面厚胶带（易拆）贴在显示器左下角，一条短线插USB口，算是清爽的“开发环境”了。
