大家好，本人朱大昌，叫我大昌就好。
在硬件设计当中，大家可能经常会遇到电路启动过快、电流过大拉低源电压的问题，如何解决呢，今日就教你们一招！
问题背景

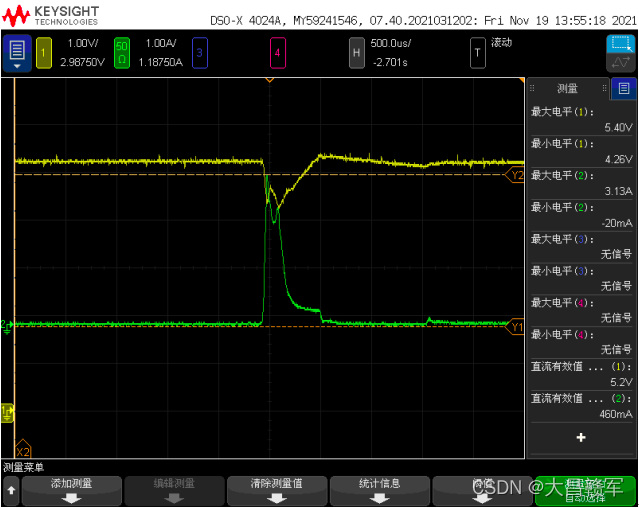

大昌接手的某硬件产品，上电时大电流，直接拉黑供电设备，供电设备重启，波形如下：
黄色为供电5V，绿色为输入电流，如图可见瞬时大电流高达3.13A
方案设计

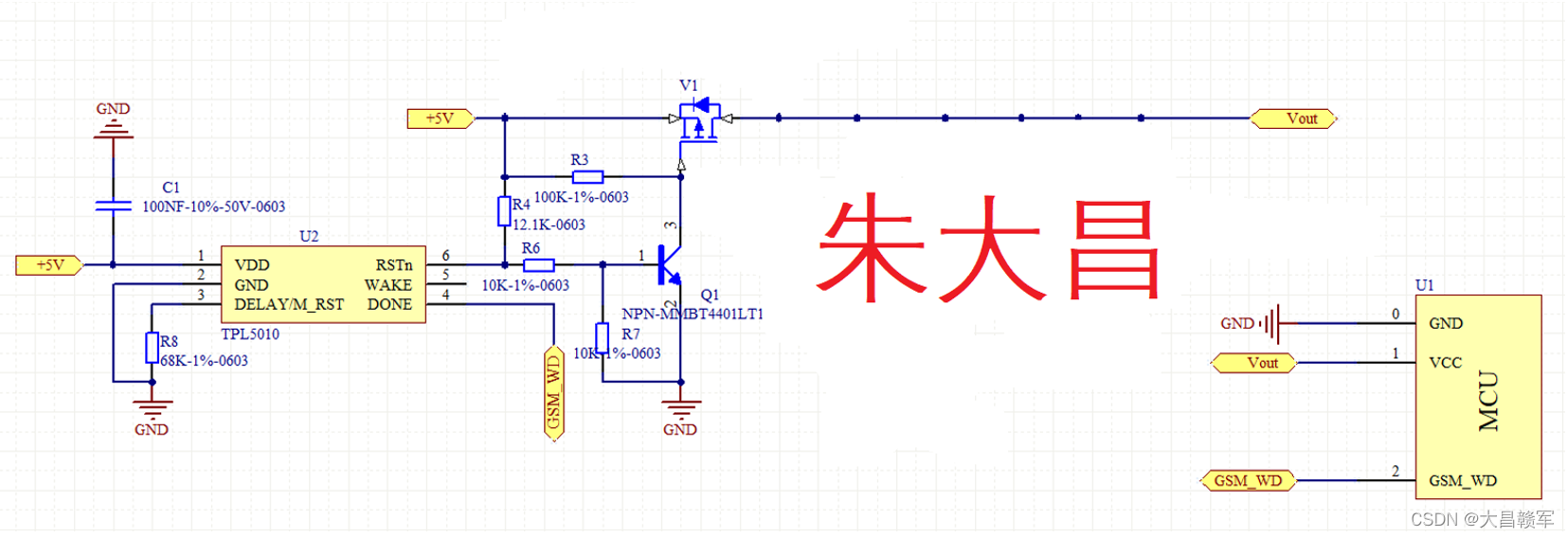

考虑到原方案带看门狗电路，大昌再用一个PMOS和NMOS顺利解决问题，方案如下：
电路的设计思路是利用看门狗U2上电时第6脚输出为低400ms时间，先给电容充电，400ms之后看门狗U2第6脚拉高，V1导通，R1、R2被短路，电容放电，保护后级负载；下电或者看门狗动作时，看门狗U2第6脚拉低，V2导通，确保电流快速泄放，Vout可靠拉低。
电路剖析：
1、看门狗电路：

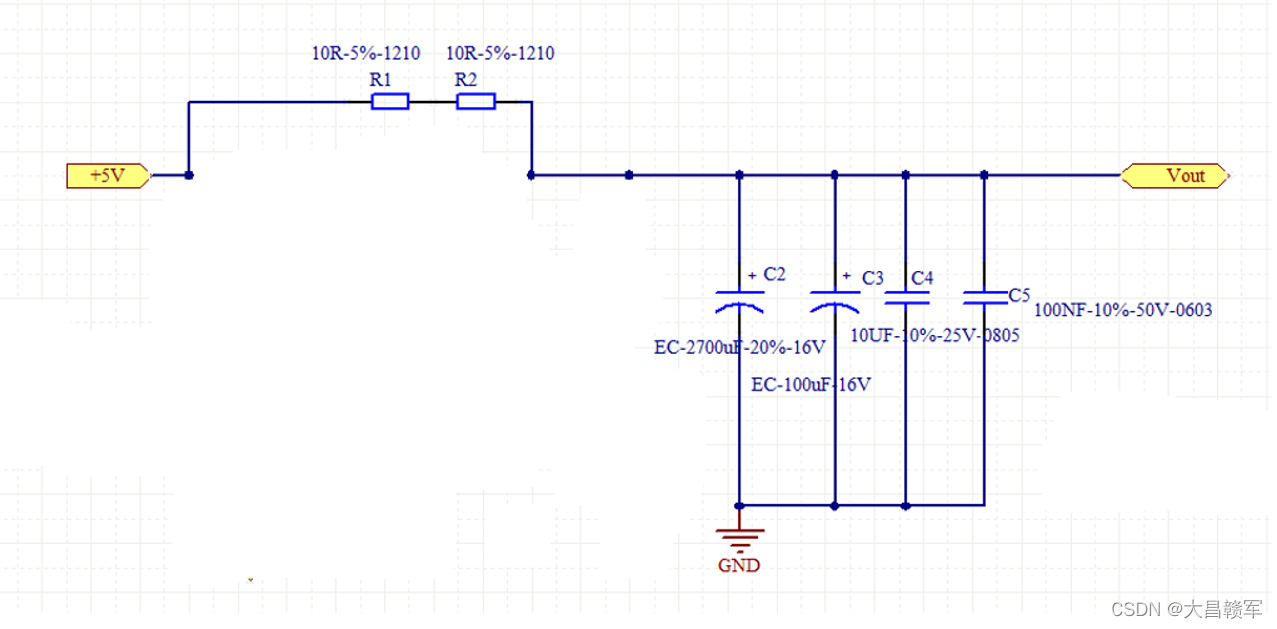

2、电容充电电路：

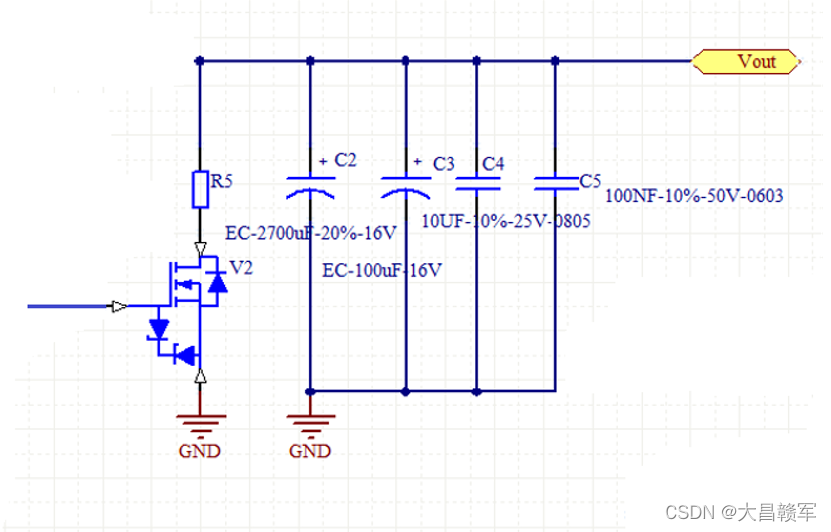

3、放电电路：

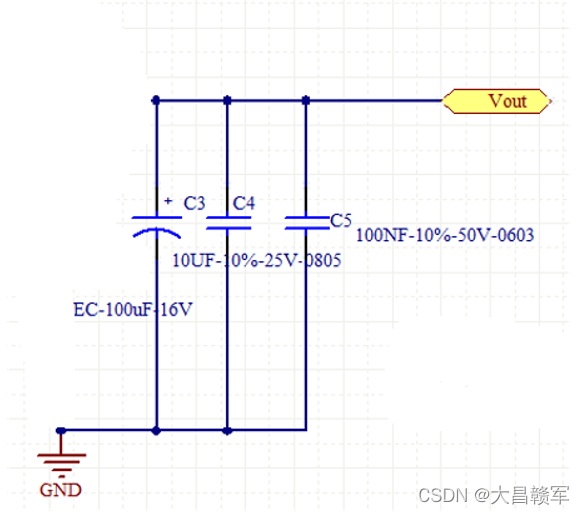

4、旁路电容：
这些电容需要靠近MCU放置。
方案验证
进过现场测试验证，电路工作可靠稳定，解决了上电时供电设备重启的问题，波形如下：

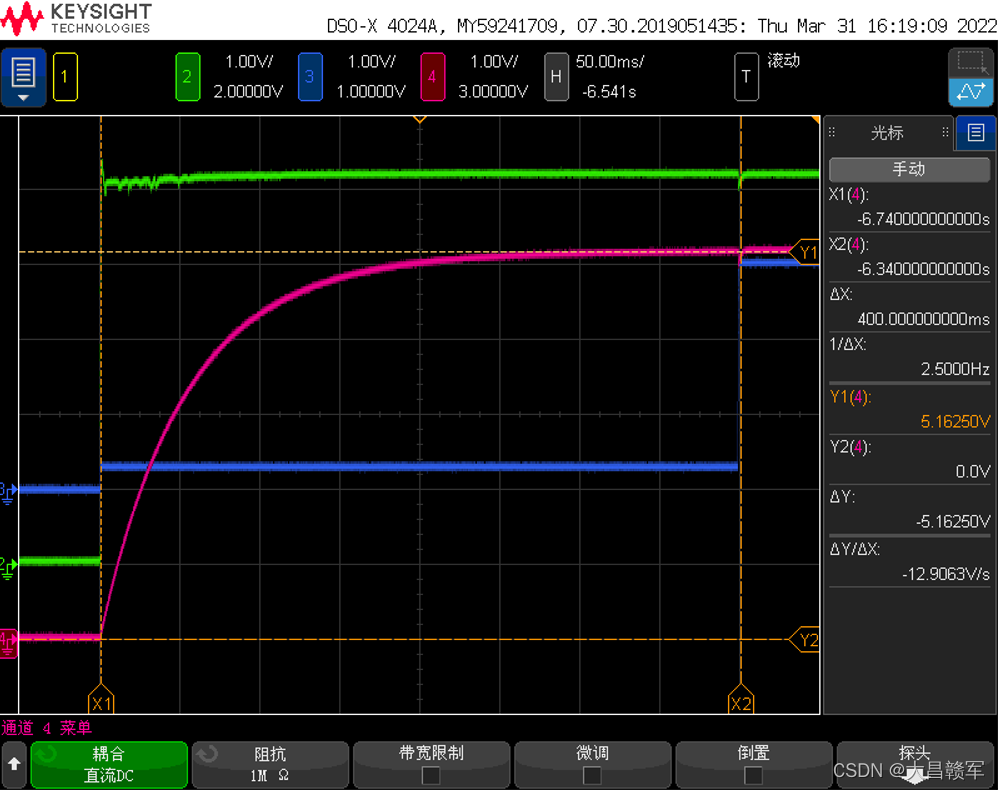

绿色为5V波形，蓝色为看门狗第6脚波形，红色为电容充电波形。

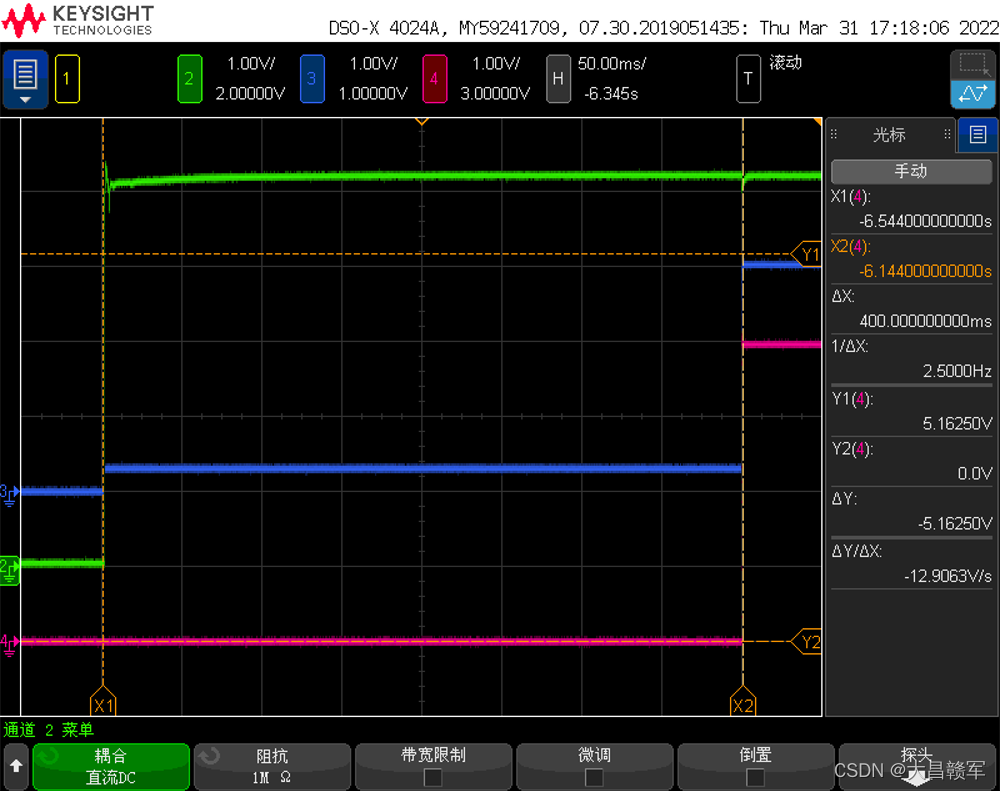

绿色为5V波形，蓝色为看门狗第6脚波形，红色为Vout波形。

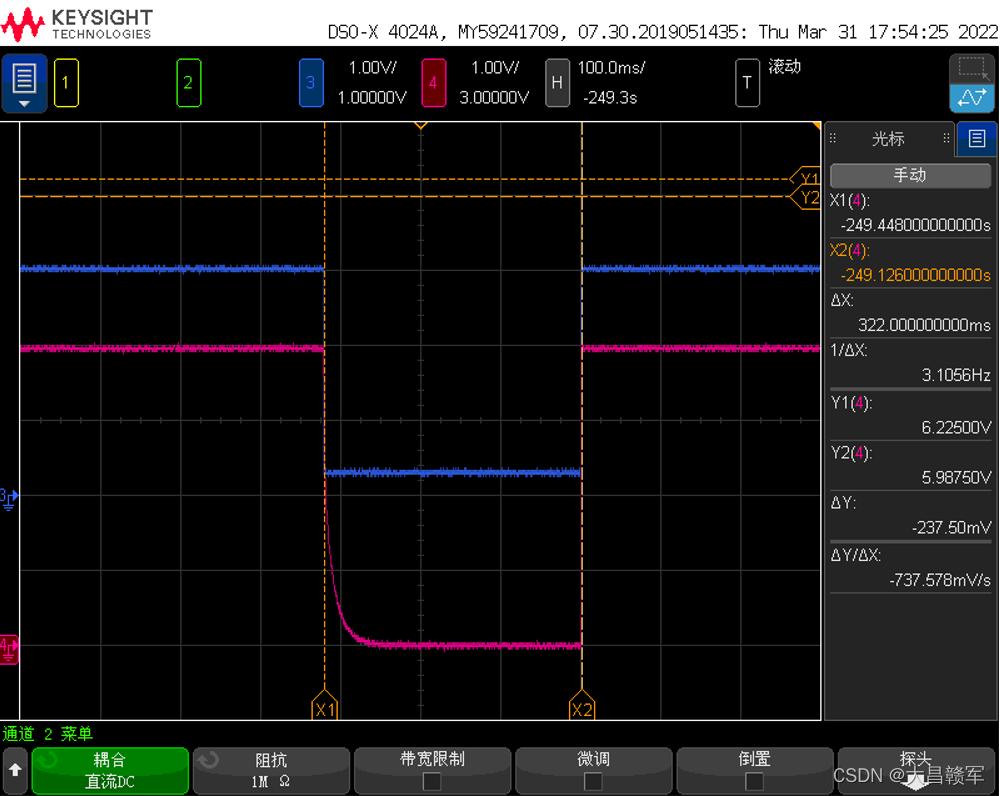

绿色为5V波形，蓝色为看门狗第6脚波形，红色为电容充电波形。

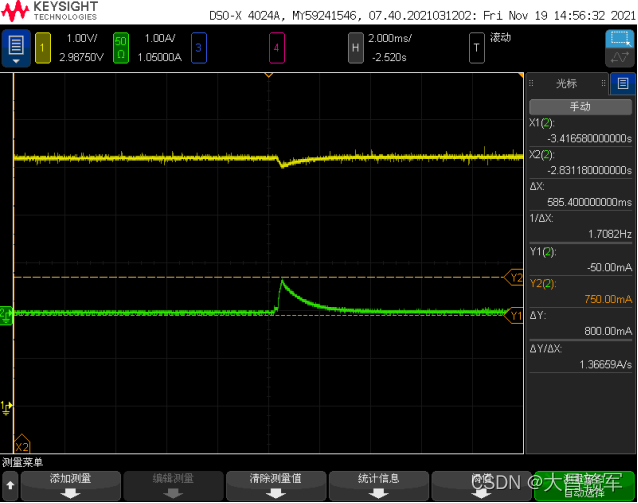

黄色为5V波形，绿色为输入电流，从图中可以看出最大电流为800m A，远远低于之前方案3A。
经验总结
一般上电缓启电路大家一般都会想到MOS管，此例算是比较经典的应用。从实际测试得到的波形可以看出，在400ms内，大电容可以基本充满，400ms之后，PMOS导通，电容放电，能极大缓解上电过大的电流，防止供电设备重启。关于看门狗的设计应用，在这里不详细介绍，有兴趣的小伙伴可以私信我。
好了本期分享到此结束，谢谢大家！
