00_了解PCF8591

????蓝桥杯的PCF8591是ADC/DAC驱动芯片，大家一定熟看手册，因为考试的时候是没有书籍和程序参考的，只能看手册来编写。
PCF8591芯片手册

01_PCF8591手册主要部分解读

在这里插入图片描述

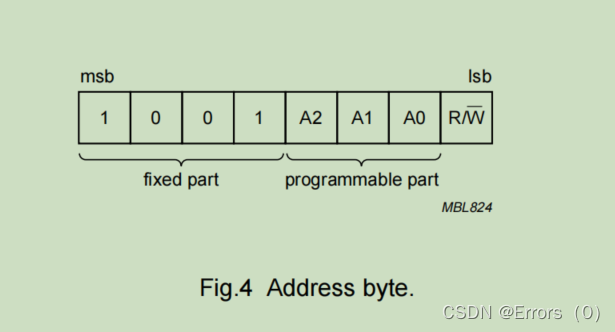

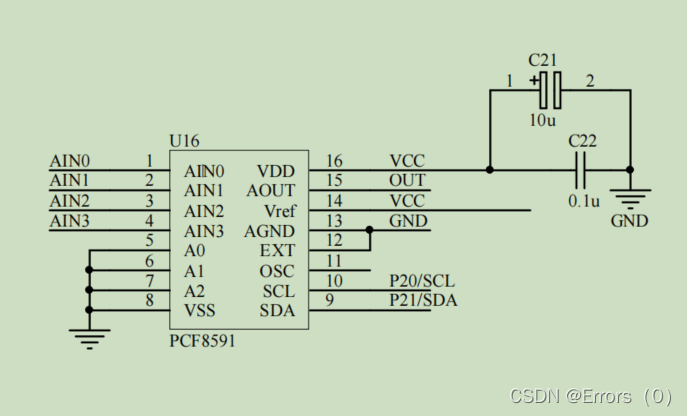

????上图是fixed part 为PCF8591的器件地址，固定为0x90,后面A2-A0为可编程部分，在蓝桥杯比赛中可以不用管，因为给的单片机开发板是固定为000，如下图；所以我只用关心R/|W来实现读写。由芯片手册可以看出来，R/|W位为高电平时是读操作，低电平时是写操作。
在这里插入图片描述

控制字节

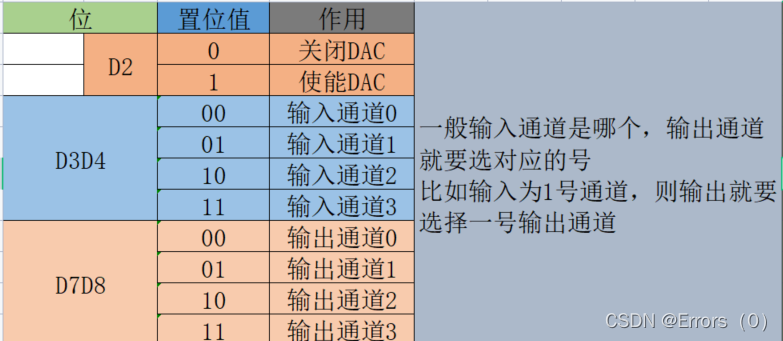

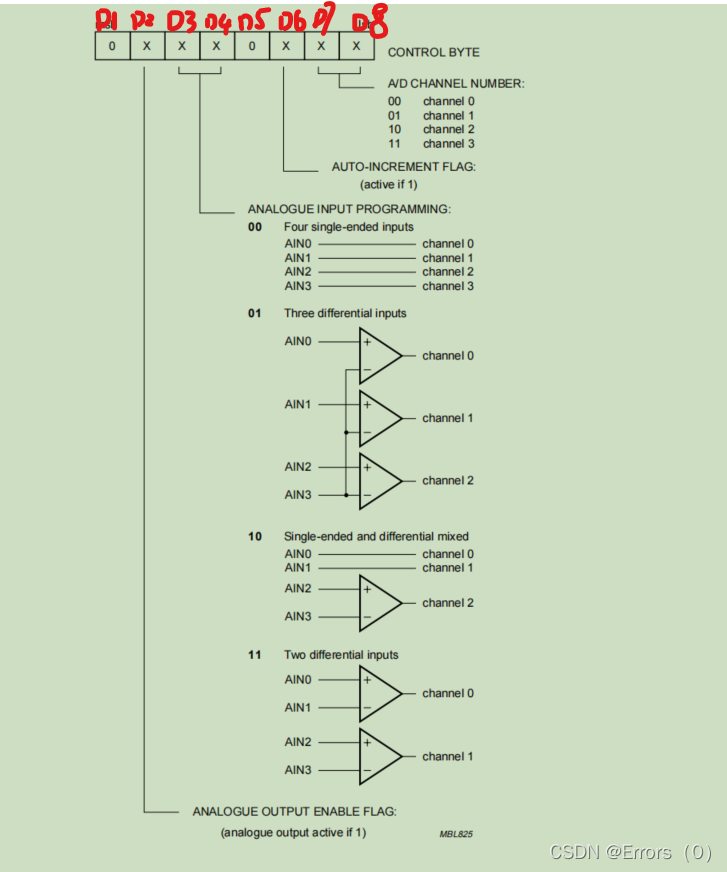

????控制字节一共八位，主要用来控制A/D and D/A 转换，选择所输入输出的通道，别的作用在竞赛中大可不必了解，也没必要。我们得秉承一个原则,“有用的我们学，没用的就只看看”。从左往右，我把各位编号为D1-D8，从下图可以看出，D1和D5被固定设置为0，所以现在我们只用关心没有被固定设置的部分。
在这里插入图片描述

02_程序部分

ADC部分程序

unsigned char PCF8591_ADC(void){
	unsigned char temp;

	IIC_Start();
	IIC_SendByte(0x90);//device address
	IIC_WaitAck();

	IIC_SendByte(0x03); //选择输出通道
	IIC_WaitAck();

	IIC_Start();
	IIC_SendByte(0x91);//设置RW为高电平，则表示读数据
	IIC_WaitAck();

	temp = IIC_RecByte();
	IIC_SendAck(1);
	IIC_Stop();
	return temp;
}

DAC部分程序

void PCF8591_DAC(unsigned char dac){

	IIC_Start();
	IIC_SendByte(0x90);//device address
	IIC_WaitAck();

	//0x43 = 0x40 + 0x03,0x40表示使能DAC，0X03表示三号输入通道
	IIC_SendByte(0x43);
	IIC_WaitAck();

	IIC_SendByte(dac);
	IIC_WaitAck();
	IIC_Stop();
}
