前言
cadence SPB17.4的操作太多了，如果在刚装完的默认状态下，自己手欠，改了啥，或者根据其他资料改了啥。导致后续操作在资料或官方文档上找不到，操作效果不对应，真是麻烦。
记录一下细节操作，遇到啥就记录啥。随时补充。
翻转板子
类似于AD中的CTRL + F, 默认是显示板子top面，想看bottom面该怎么弄？
我板子上标记了尺寸，在左边和下边。这是正面。

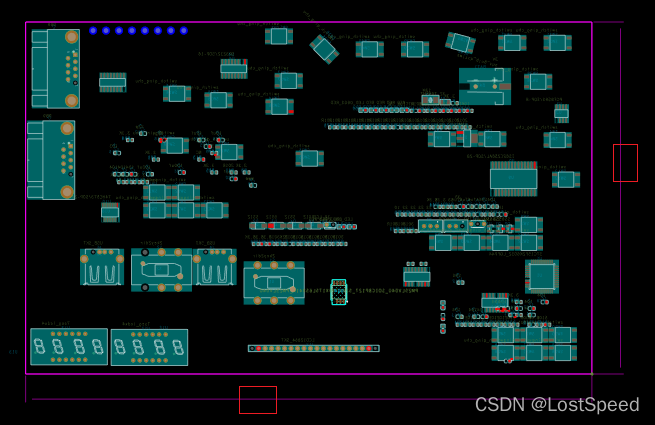

但是我动了啥设置，导致现在尺寸标记在右边和下面，明显是板子翻了180度。后来找到了菜单操作的位置。
默认状态的显示，显示板子正面。
进行板子正反面切换，器件和板子都没动，只是视角变了。
切换后的状态，显示板子背面。
如果想再显示正面，在菜单上再触发一次板子翻转功能
鼠标方向键漫游距离的设置
当没有选择元器件时，在allegro工作区中使用鼠标方向键时，会按照鼠标方向漫游观看板子。
当选择了元器件，不适用拖动，而使用鼠标方向键时，会启动器件位置。
刚装完SPB17.4时，这个移动距离比较大，不实用。
在官方文档中，找到了设置漫游距离的方法。
从提示信息看，这个漫游值有效范围16~256，最好是16的倍数。
因为漫游距离单位是像素，这个漫游并不能精确按照mil/mm来移动元件，只能移动个大概距离，然后用命令来手工调整。
Temp Group
Temp Group的作用是选择一些器件的集合，用来共同操作(对多个器件一起操作)。
如果器件好选择，可以用鼠标框选多个器件。
如果器件离的近，或者器件有其他标记和一个器件很近，框选的时候，就容易将其他不想要的器件都误选上。这时，用Temp Group是一个好的选择，可以精确的选择多个器件的集合。如果想长久的使用一堆固定器件的集合，可以将这些元件做成有名称的group. 如果只是临时用一下，就使用 Temp Group.
将编辑模式设置为 placement edit
主画布右击菜单选临时组
在右边选项面板上Find页，选择元件，说明下面要组成临时组的对象是元件类型。
依次左击要选的多个器件，进行选择

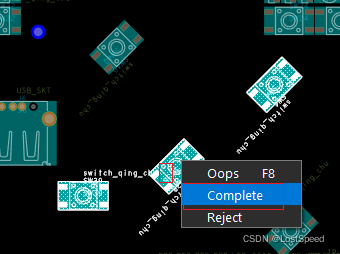

在选择好的元件上，右击选完成选择。
这时，就可以在选择好的元件上或菜单上选择操作类型了(e.g. 移动，旋转)，
标注尺寸

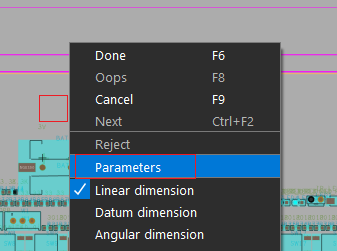

选择标注尺寸菜单

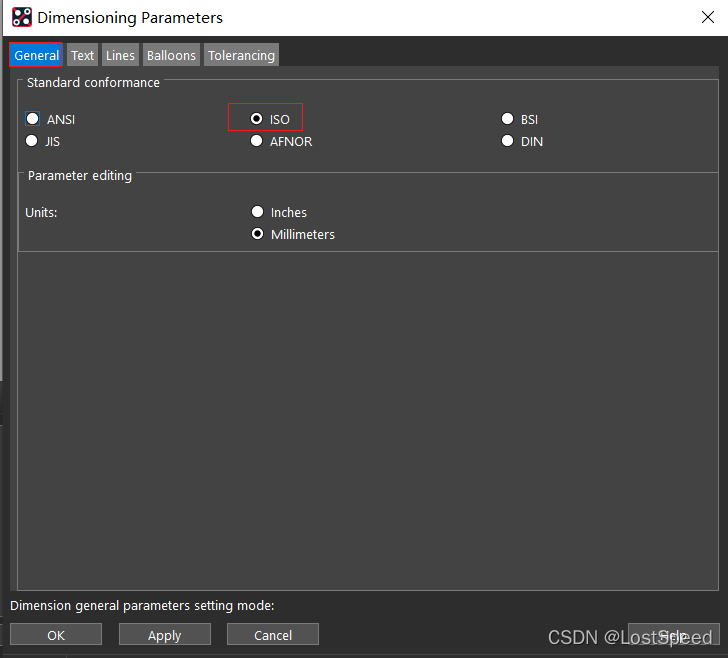

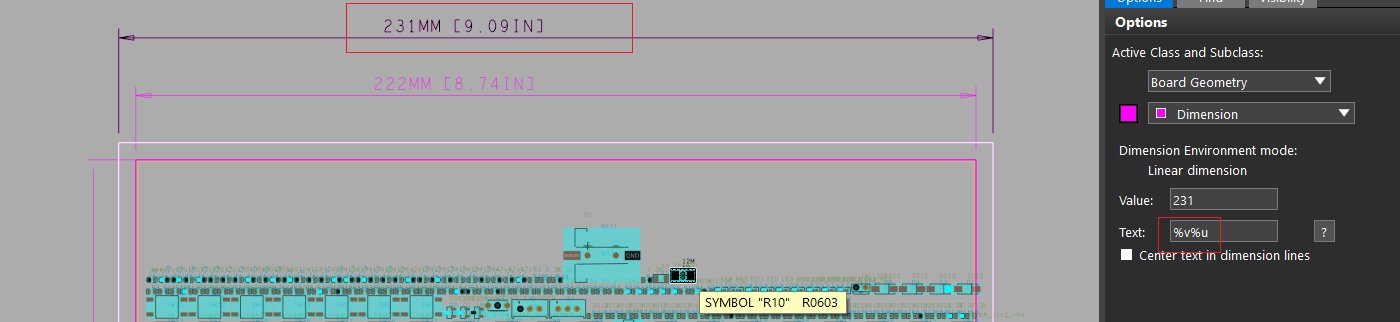

设置双单位显示

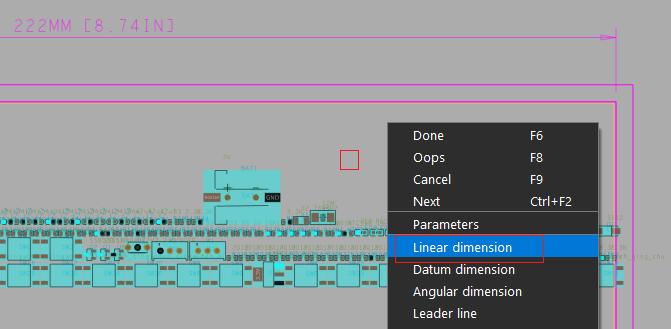

选择线性标注
在板框层点击板框，进行标注
删除尺寸标注，修改尺寸标注
原理图比较
打开一个.opj, 选中一个.dsn根节点，选择比较
原设计就是当前打开的设计文件，不用填写。
将目标设计选上。我这里比较的目标设计，是导出了一份原设计git以前的版本。
比较之前，将输出路径写成一个干净的临时目录，看看比较后，生成啥东东？

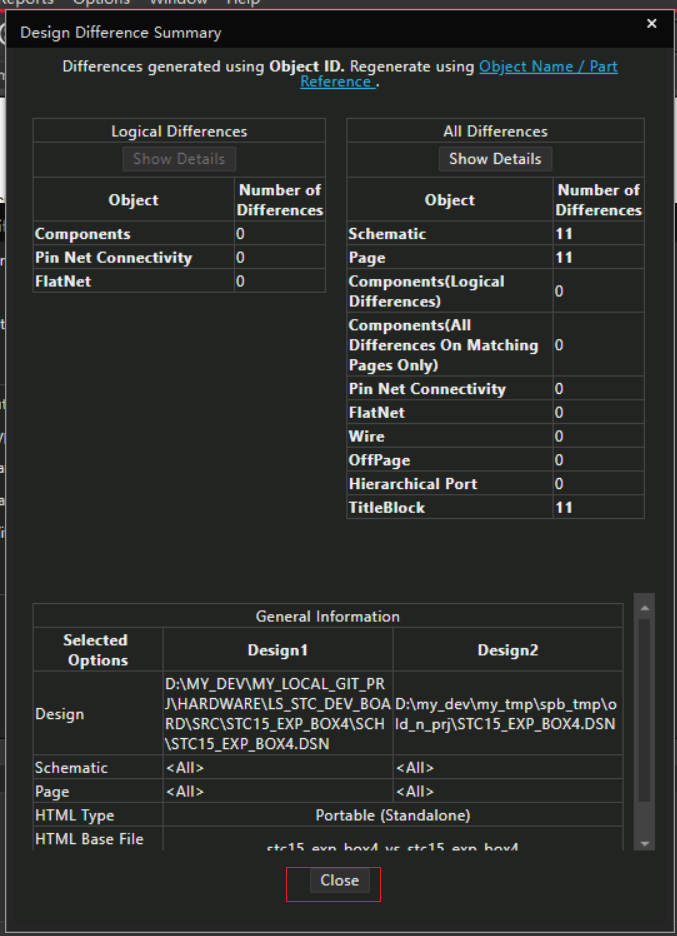

打开生成后的html文件查看，
点击显示细节后，有问题。网页显示有错误。
知道capture提供这功能就行了，等以后SPB出了新补丁再实验。
比较一张图看看如何？
点击细节时，会出现一个网页来显示有啥区别。
因为我前面的git版本，可能并没有实质性的修改。
就看到修改时间变了。
其他图上如果有区别，是咋样的显示，以后再实验。
知道cadence提供这么一个功能。
而且比较单张原理图是可以的。
