1. 概述
??CS5530是24 位带有超低噪声放大器的模拟数字转换器，配合压力传感器可以实现高精度的称重（电子秤）方案，本博文将从称重传感器实现原理到如何次采用CS5530实现电子秤称重方案进行详细描述。
2. 电子秤实现原理
??实现电子秤的传感器有很多，此处采用电阻式应变片传感器实现信号的采集
原理如下图所示：

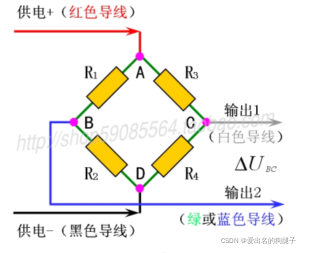

??将应变片粘贴到受力的力敏型弹性元件上, 当弹性元件受力产生变形时,应变片产生相应的应变, 转化成电阻变化，将应变片接成如
??下图所示的电桥，力引起的电阻变化将转换为测量电路的电压变化，通过测量输出电压的数值, 再通过换算即可得到所测量物体的重量
Uad作为输入电桥输入电源，Ubc作为电桥输出

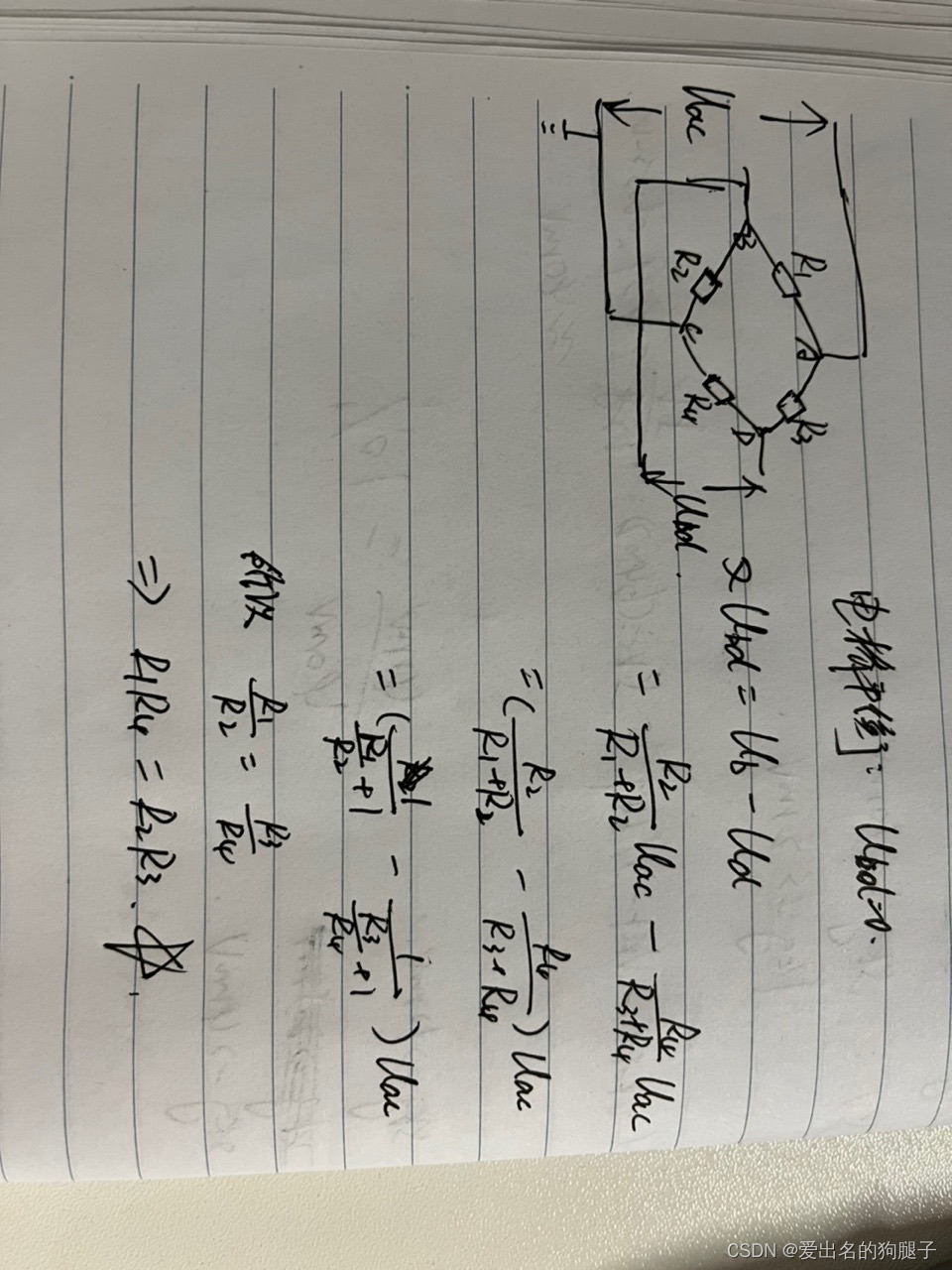

当空载时，电桥输出应为0v，电桥平衡，此时
??因此：对角电阻阻值乘积相等，这是平衡电桥的基本条件
??根据传感器的不同，电桥上有的只有一个电阻发生改变，有的有两个，有的有四个；其中，有四个的精度最高；
??电桥的四个臂上接工作应变片，都参与机械变形，同处一个温度场，温度影响相互抵消,电压输出灵敏度高
??根据电阻分压，可以计算出以下关系：
??传感器的输出Ubc之间的输出范围与传感器有关，我选用的传感器铭牌上有标注以下信息：
| 类型 | 数据 |
|---|---|
| 型号 | AT8502 |
| 量程 | 5kg |
| 灵敏度 | 2.0mV/V |
??注意重量务必不能超过量程，不要超载。如果在外力撤除后不能恢复原形状，发生塑性变形，则传感器就损坏了
??其中灵敏度的含义如下：传感器在一定的供电条件下Uin（比如5VDC），载荷达到额定满量程（比如10kg）时的输出变化量Uout（比如10mV）与供电电压的比值：S=Uout/Uin=10mV/5V=2mV/V
??针对我所选择的这个传感器，在满载5Kg的情况下，如果电桥电源为1V，则输出为1mV；如果电桥电源为5V，则输出为10mV；如果将电压恒定为5V，改变负载，则当负载为1Kg时，输出电压为2mV，即当电压为5V时此传感器精度为2mV/Kg
??将输出连接到ad转换芯片的输入，通过检测电桥的输出即可计算出对应的电压了，至于为什么需要接ad转换芯片呢，通过以上计算我们可以知道电桥的输出其实很小，为了保证精度，因此需要选择高精度的采集芯片，因此选用了ad芯片
2. CS5530使用配置
??cs5530是一个24 位带有超低噪声放大器的模拟数字转换器（ ADC），常用来做电桥的输入转化，中文手册下载地址：https://download.csdn.net/download/qq_43332314/85099254
??本博文采用gd32的硬件spi来完成与cs5530的数据读取，注意cs5530芯片支持的SPI频率小于2MHz!
??配置步骤如下：
- 同步并配置芯片进入命令模式
??在访问配置寄存器之前，用户一定要确认使用串口初始化序列操作使得串口同步。
??通过发送至少15个SYNC1命令（十六进制的oxFF）再发一个SYNC0命令（十六进制的oxFE） - 系统初始化
??CS5530没有提供上电复位功能，如果要进行初始化，用户一定要通过配置寄存器进行软复位。
??将配置寄存器的RS位置1，等待8个时钟周期之后，往RS写0清除复位使能，之后读RV位判断是否复位完成，注意写配置寄存器之前需要先发一个自己的写配置寄存器命令
- 校准和设置增益
??这里根据个人需要设置吧，本博文，校准暂时未设置，增益设置为1倍，也就是采用默认值 - 根据电路设计配置VRS（参考电压选择）和U/B（单极性/双极性）
??本博文电路由于VREF=VA+所以VRS = 0（默认值），电源是单极性，所以U/B是0(也是默认值)
5. 设置其他特定参数
其他的基本上没有了，建议最好把手册下载下来，把手册好好看下，根据自己的电路配置下
6. 发送转换命令执行转换
??发送单次转换命令，转化完成之后，MOSI引脚会拉低，我没有检测改引脚，直接延时一定时间，500ms，等待转化完成之后去读，读的时候注意需要先发送一个字节0x00，取消SDO flag，之后四个字节才是数据，数据的解析需要结合数据寄存器说明，最后一个字节是溢出标志，实际只有三个字节，也就是24位精度
7. 数值换算
??留意手册的2.1.1章节！转换器可数字量化的满量程输入信号与VREF+和VREF-之间的参考电压成函数关系。转换器满量程范围为：((VREF+) – (VREF-))/(64Y),这里的64为放大器的增益，当VRS=0时Y=2,当VRS=1时Y=1,VRS是参考电压的选择标志位，它一定要根据转换器VREF+和VREF-之间的不同参考电压进行设置。
??由于VRS=0，Vref+ = 5V，Vref- = 0V，因此转换器的量程范围是（5-0）/（64*2） = 39.0625mV 约等于 40mV；所以满量程为40mV
??当我放置一个2Kg的砝码在传感器上时，根据第一章节的传感器数据和原理计算可得到现在H桥的输出应该为：
??2Kg x 2mV/Kg = 4mV
??4mV / 40mV = 10%
??进行一次转换读取到的转换数据寄存器的值为0x1a161300，溢出字节为0x00，因为没有发生溢出，将数据字节除以满量程24位精度为
??0x1a1613 / 1 / 0xffffff = 10%（"1"指增益倍数）
??芯片测量结果与计算结果一致，至于如何将0x1a161300转化为电压值，相信不用我说了吧！
3. 驱动代码如下：
基于gd32的CS5530驱动程序
- spi配置：
#include "./spi/bsp_spi.h"
#include <stdio.h>
static void spi_gpio_config(void)
{
rcu_periph_clock_enable(RCU_GPIOB);
/* SPI1_SCK(PB13), SPI1_MISO(PB14) and SPI1_MOSI(PB15) GPIO pin configuration */
gpio_init(GPIOB, GPIO_MODE_AF_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_13 | GPIO_PIN_14 | GPIO_PIN_15);
/* SPI1_CS(PB12) GPIO pin configuration */
gpio_init(GPIOB, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_12);
SPI1_CS_HIGH();
}
static void spi_config(void)
{
spi_parameter_struct spi_init_struct;
rcu_periph_clock_enable(RCU_SPI1);
/* SPI1 parameter config */
spi_init_struct.trans_mode = SPI_TRANSMODE_FULLDUPLEX;
spi_init_struct.device_mode = SPI_MASTER;
spi_init_struct.frame_size = SPI_FRAMESIZE_8BIT;
spi_init_struct.clock_polarity_phase = SPI_CK_PL_LOW_PH_1EDGE;
spi_init_struct.nss = SPI_NSS_SOFT;
spi_init_struct.prescale = SPI_PSC_128;
spi_init_struct.endian = SPI_ENDIAN_MSB;
spi_init(SPI1, &spi_init_struct);
spi_enable(SPI1);
}
void bsp_spi_init(void)
{
spi_gpio_config();
spi_config();
}
uint8_t spi1_flash_read_byte(void)
{
return(spi1_flash_send_byte(0x00));
}
uint8_t spi1_flash_send_byte(uint8_t data)
{
/* loop while data register in not emplty */
while (RESET == spi_i2s_flag_get(SPI1, SPI_FLAG_TBE));
/* send byte through the SPI0 peripheral */
spi_i2s_data_transmit(SPI1, data);
/* wait to receive a byte */
while(RESET == spi_i2s_flag_get(SPI1, SPI_FLAG_RBNE));
/* return the byte read from the SPI bus */
return(spi_i2s_data_receive(SPI1));
}
int8_t spi1_flash_send_buf(uint8_t *txdata, uint8_t *rxdata, uint32_t len)
{
if (txdata == NULL || rxdata == NULL)
return -1;
for (int i = 0; i < len; i ++) {
/* loop while data register in not emplty */
while (RESET == spi_i2s_flag_get(SPI1, SPI_FLAG_TBE));
/* send byte through the SPI0 peripheral */
spi_i2s_data_transmit(SPI1, txdata[i]);
/* wait to receive a byte */
while(RESET == spi_i2s_flag_get(SPI1, SPI_FLAG_RBNE));
/* return the byte read from the SPI bus */
rxdata[i] = spi_i2s_data_receive(SPI1);
}
return 0;
}
int8_t spi1_flash_read_buf(uint8_t *data, uint32_t len)
{
if (data == NULL)
return -1;
for (int i = 0; i < len; i ++) {
data[i] = spi1_flash_read_byte();
}
return 0;
}
spi头文件
#ifndef __BSP_SPI_H__
#define __BSP_SPI_H__
#include <gd32f30x.h>
#define SPI1_CS_HIGH() {gpio_bit_write(GPIOB, GPIO_PIN_12, SET);}
#define SPI1_CS_LOW() {gpio_bit_write(GPIOB, GPIO_PIN_12, RESET);}
void bsp_spi_init(void);
uint8_t spi1_flash_read_byte(void);
uint8_t spi1_flash_send_byte(uint8_t data);
int8_t spi1_flash_send_buf(uint8_t *txdata, uint8_t *rxdata, uint32_t len);
int8_t spi1_flash_read_buf(uint8_t *data, uint32_t len);
#endif /* __BSP_SPI_H__ */
- cs5530驱动：
#include "./cs5530/cs5530.h"
#include "./spi/bsp_spi.h"
#include <rtthread.h>
#include <string.h>
#define WO_OFFSET_REG_CMD (0x00|0x01)
#define RO_OFFSET_REG_CMD (0x08|0x01)
#define WO_GAIN_REG_CMD (0x00|0x02)
#define RO_GAIN_REG_CMD (0x08|0x02)
#define WO_CONFIG_REG_CMD (0x00|0x03)
#define RO_CONFIG_REG_CMD (0x08|0x03)
#define SINGLE_CONVER_CMD (0x80|0x00)
#define CONTINU_CONVER_CMD (0x80|0x40)
#define SYS_OFFSET_CALI_CMD (0x85)
#define SYS_GAIN_CALI_CMD (0x86)
#define SYNC1_CMD (0xff)
#define SYNC0_CMD (0xfe)
#define NULL_CMD (0x00)
/**
* @brief cs5330初始化
* @return -1：失败 0：成功
*/
int8_t cs5530_init(void)
{
uint32_t txdata = 0;
uint8_t tx_buf[5] = {0};
uint8_t rx_buf[5] = {0};
/* 复位串口进入命令模式 */
SPI1_CS_LOW();
for (int i = 0; i < 16; i++) {
spi1_flash_send_byte(SYNC1_CMD);
}
spi1_flash_send_byte(SYNC0_CMD);
SPI1_CS_HIGH();
rt_thread_mdelay(5);
/* 系统复位 */
memset(tx_buf, 0, sizeof(tx_buf));
txdata = 1 << 29;
tx_buf[0] = WO_CONFIG_REG_CMD;
tx_buf[1] = txdata >> 24; tx_buf[2] = txdata >> 16;
tx_buf[3] = txdata >> 8; tx_buf[4] = txdata;
SPI1_CS_LOW();
spi1_flash_send_buf(tx_buf, rx_buf, 5);
SPI1_CS_HIGH();
rt_thread_mdelay(5);
/* 清除系统复位标志 */
memset(tx_buf, 0, sizeof(tx_buf));
txdata = 0;
tx_buf[0] = WO_CONFIG_REG_CMD;
tx_buf[1] = txdata >> 24; tx_buf[2] = txdata >> 16;
tx_buf[3] = txdata >> 8; tx_buf[4] = txdata;
SPI1_CS_LOW();
spi1_flash_send_buf(tx_buf, rx_buf, 5);
SPI1_CS_HIGH();
rt_thread_mdelay(5);
/* 读取系统复位完成标志 */
memset(tx_buf, 0, sizeof(tx_buf));
txdata = 0;
tx_buf[0] = RO_CONFIG_REG_CMD;
SPI1_CS_LOW();
spi1_flash_send_buf(tx_buf, rx_buf, 5);
SPI1_CS_HIGH();
rt_kprintf("1_config:%02x%02x%02x%02x\n", rx_buf[0],
rx_buf[1],
rx_buf[2],
rx_buf[3],
rx_buf[4]);
rt_thread_mdelay(5);
if (rx_buf[1] != 0x10)
return -1;
/* 设置为单极性模式 */
memset(tx_buf, 0, sizeof(tx_buf));
txdata = 1 << 10;
tx_buf[0] = WO_CONFIG_REG_CMD;
tx_buf[1] = txdata >> 24; tx_buf[2] = txdata >> 16;
tx_buf[3] = txdata >> 8; tx_buf[4] = txdata;
SPI1_CS_LOW();
spi1_flash_send_buf(tx_buf, rx_buf, 5);
SPI1_CS_HIGH();
rt_thread_mdelay(5);
/* 读取配置寄存器值 */
memset(tx_buf, 0, sizeof(tx_buf));
txdata = 0;
tx_buf[0] = RO_CONFIG_REG_CMD;
SPI1_CS_LOW();
spi1_flash_send_buf(tx_buf, rx_buf, 5);
SPI1_CS_HIGH();
rt_kprintf("2_config:%02x%02x%02x%02x\n", rx_buf[0],
rx_buf[1],
rx_buf[2],
rx_buf[3],
rx_buf[4]);
rt_thread_mdelay(5);
if (rx_buf[3] != 0x04)
return -1;
return 0;
}
/**
* @brief cs5330执行单次转换
*/
void cs5330_perform_single_conversion(void)
{
SPI1_CS_LOW();
spi1_flash_send_byte(SINGLE_CONVER_CMD);
SPI1_CS_HIGH();
}
/**
* @brief 获取cs5330转化结果
* @return 1：完成 0：失败
*/
uint8_t get_cs5330_conver_state(void)
{
if (gpio_input_bit_get(GPIOB, GPIO_PIN_14) == 0)
return 1;
else
return 0;
}
/**
* @brief cs5330读取转化结果
*/
uint32_t cs5330_read_conver_reslut(void)
{
uint32_t ret = 0;
uint8_t tx_buf[5] = {0};
uint8_t rx_buf[5] = {0};
memset(tx_buf, 0, sizeof(tx_buf));
tx_buf[0] = NULL_CMD;
SPI1_CS_LOW();
spi1_flash_send_buf(tx_buf, rx_buf, 5);
SPI1_CS_HIGH();
rt_thread_mdelay(5);
rt_kprintf("%02x%02x%02x%02x\n",rx_buf[1],rx_buf[2],rx_buf[3],rx_buf[4]);
ret = (uint32_t)((rx_buf[1] << 16) | (rx_buf[2] << 8) | rx_buf[3]);
if ((rx_buf[4] & 0x04) == 0) {
rt_kprintf("%d\n", ret * 100 / 0xffffff);
}
return ret;
}
cs5530头文件
#ifndef __CS5530_H__
#define __CS5530_H__
#include <stdint.h>
int8_t cs5530_init(void);
void cs5330_perform_single_conversion(void);
uint32_t cs5330_read_conver_reslut(void);
uint8_t get_cs5330_conver_state(void);
#endif /* __CS5530_H__ */
- 主函数
void main()
{
/* 等待模块稳定 */
rt_thread_mdelay(500);
while (cs5530_init() != 0) {
rt_thread_mdelay(500);
rt_kprintf("cs5330 init fail!");
}
while (1) {
cs5330_perform_single_conversion();
rt_thread_mdelay(500);
while( cs5330_read_conver_reslut() == 0)
rt_thread_mdelay(500);
}
}
注意：以上程序基于rtthread编写，因此程序中有部分函数需要根据各自的平台切换，如rt_thread_mdelay 和rt_kprintf
??支持开源分享，记得点赞支持下哦 ^ _ ^
