一，时钟中断概述
UEFI 中的EVENT是使用时钟中断来驱动的。

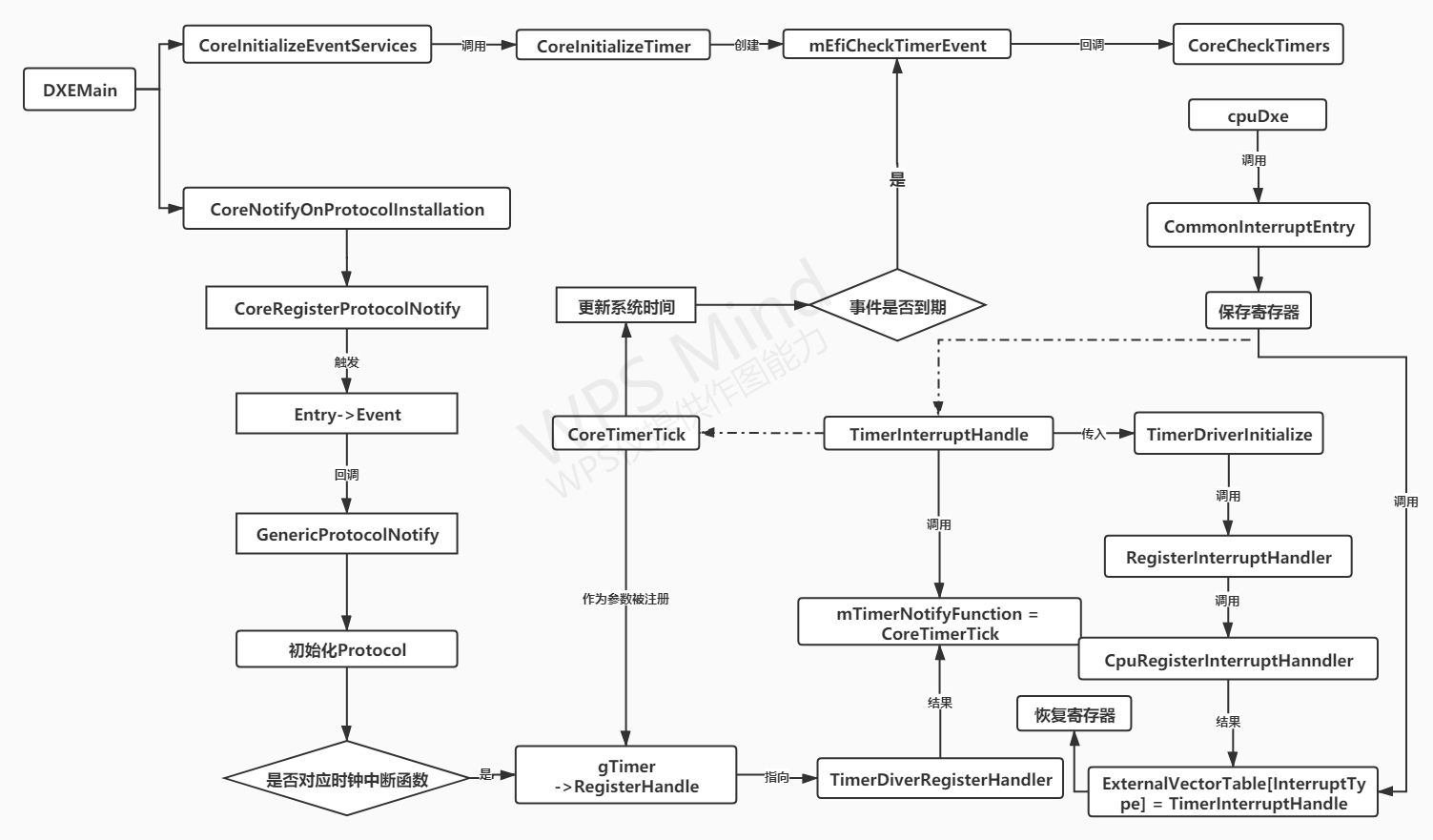

在时钟中断处理函数中，它会检查系统中的定时器事件并处理到期的定时器事件，并在合适的时机调度事件的Notify函数，是事件的实现基础。时钟中断在DXE的主函数DxeMain中初始化（准确的说是在初始化事件时）并开始使用，具体的流程请看下图——当时作为UEFI小白的我画了一天！其实后来看，有一些是架构协议与触发函数注册的内容，待会浅提一下。
二，时钟中断执行流程
执行时钟中断的单元函数是CoreTimerTick，我剧透一下，因为它被注册为mTimerNotifyFunction，所以在其他架构下看到的mTimerNotifyFunction函数其实就对应CoreTimerTick。
当然你也可以叛逆期到了自己写一个……
CoreTimerTick (
IN UINT64 Duration
)
{
IEVENT *Event;
CoreAcquireLock (&mEfiSystemTimeLock);
mEfiSystemTime += Duration;
if (!IsListEmpty (&mEfiTimerList)) {
Event = CR (mEfiTimerList.ForwardLink, IEVENT, Timer.Link, EVENT_SIGNATURE);
if (Event->Timer.TriggerTime <= mEfiSystemTime) {
CoreSignalEvent (mEfiCheckTimerEvent);
}
}
CoreReleaseLock (&mEfiSystemTimeLock);
}
其实源代码里注释写的很清楚了
首先升高优先级，更新系统时间，这里的优先级是31——UEFI中定义的最高优先级，不会被抢断
mEfiTimerList是所有定时事件，按触发时间从近到远排列，如果第一个没有被触发，说明没有定时器事件到期，反之，开始触发定时器事件。
不过需要注意一点，我之前写过事件在升高降低优先级时进行调度，这里也进行了这一行为，但实际上，在进这个函数时优先级已经很高了，所以调度并不是在这里，而是在另一个函数里，这就涉及到时钟中断的注册流程。
三，时钟中断的注册流程
时钟中断的注册分为好几部分，我们先来看最简单的部分好了

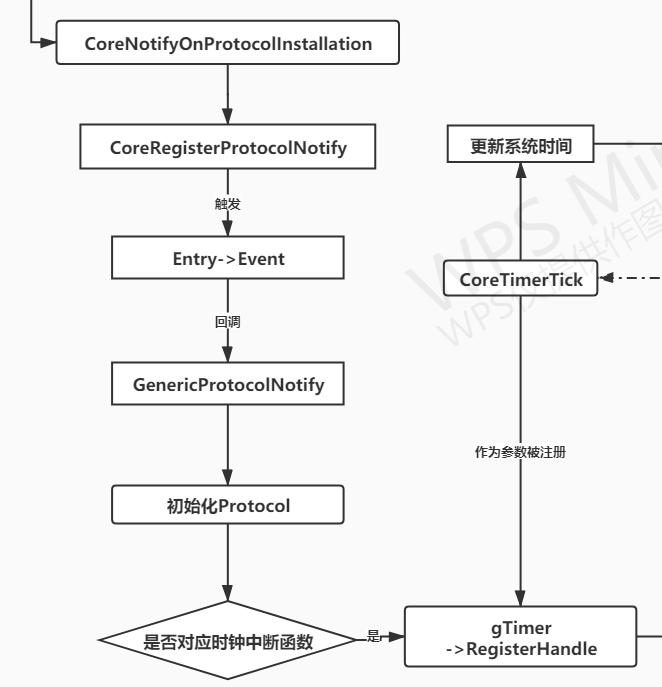

句柄注册与触发函数
（好大的图片！）
这段就是我之前说的，不应该放在这里的部分，稍微提一提就好了。
我们都知道BDS阶段的入口是BdsEntry函数，然而它是怎么跳过去的呢？这就涉及架构协议注册与触发函数机制（我起的名）
在DXE中，定义了以下协议为架构协议，这些协议大多承担了比较重要的架构功能
EFI_CORE_PROTOCOL_NOTIFY_ENTRY mArchProtocols[] = {
{ &gEfiSecurityArchProtocolGuid, (VOID **)&gSecurity, NULL, NULL, FALSE },
{ &gEfiCpuArchProtocolGuid, (VOID **)&gCpu, NULL, NULL, FALSE },
{ &gEfiMetronomeArchProtocolGuid, (VOID **)&gMetronome, NULL, NULL, FALSE },
{ &gEfiTimerArchProtocolGuid, (VOID **)&gTimer, NULL, NULL, FALSE },
{ &gEfiBdsArchProtocolGuid, (VOID **)&gBds, NULL, NULL, FALSE },
{ &gEfiWatchdogTimerArchProtocolGuid, (VOID **)&gWatchdogTimer, NULL, NULL, FALSE },
{ &gEfiRuntimeArchProtocolGuid, (VOID **)&gRuntime, NULL, NULL, FALSE },
{ &gEfiVariableArchProtocolGuid, (VOID **)NULL, NULL, NULL, FALSE },
{ &gEfiVariableWriteArchProtocolGuid, (VOID **)NULL, NULL, NULL, FALSE },
{ &gEfiCapsuleArchProtocolGuid, (VOID **)NULL, NULL, NULL, FALSE },
{ &gEfiMonotonicCounterArchProtocolGuid, (VOID **)NULL, NULL, NULL, FALSE },
{ &gEfiResetArchProtocolGuid, (VOID **)NULL, NULL, NULL, FALSE },
{ &gEfiRealTimeClockArchProtocolGuid, (VOID **)NULL, NULL, NULL, FALSE },
{ NULL, (VOID **)NULL, NULL, NULL, FALSE }
};
对于这些架构协议，DXE设计了一套机制，在主函数DxeMain中调用CoreNotifyOnProtocolInstallation给这些函数都注册了一个事件，当上述协议被模块Install时，事件会触发回调函数GenericProtocolNotify
在回调函数中，UEFI注册了传入的协议对应的Entry函数（比如对于Bds，这个函数就是BdsEntry)，并且，当判断到传入的协议是gTimer时，会做如下处理
if (CompareGuid (Entry->ProtocolGuid, &gEfiTimerArchProtocolGuid)) {
//
// Register the Core timer tick handler with the Timer AP
//
gTimer->RegisterHandler (gTimer, CoreTimerTick);
}
相当于，在gTimer被注册后，会调用gTimer->RegisterHandler (gTimer, CoreTimerTick);这个函数
这个函数其实就一行有用的
mTimerNotifyFunction = NotifyFunction;
其实就是把CoreTimerTick注册为时钟中断的原子函数
CPU视角下的时钟中断
在内核中，唯一不变的只有CPU一次次的打点，就像我灰暗的人生，唯一不变的只有、永远一秒一秒流逝的时间。
时钟中断的计时依赖于CPU，那么在CPU视角下，是如何注册时钟中断的呢？
这部分不同架构实现的也不太一样，而且涉及到汇编，有些复杂，这里的例子用的源码的OVM架构的，因为其他架构的我没看懂
在Ovm架构下，Timer模块初始化时运行了如下内容
Status = gBS->LocateProtocol (&gEfiCpuArchProtocolGuid, NULL, (VOID **)&mCpu);
Status = gBS->LocateProtocol (&gEfiLegacy8259ProtocolGuid, NULL, (VOID **)&mLegacy8259);
TimerVector = 0;
Status = mLegacy8259->GetVector (mLegacy8259, Efi8259Irq0, (UINT8 *)&TimerVector);
Status = mCpu->RegisterInterruptHandler (mCpu, TimerVector, TimerInterruptHandler);
前两行，分别找到打开的CPU架构和8259协议，8259是芯片，它的IRQ0记录了时钟中断的中断号，在第四行被提取了出来
然后调用RegisterInterruptHandler将传入的中断号为默认中断（TimerVector），并且保存了函数指针到ExternalVectorTable[InterruptType]
在CPU驱动中，调用CommonInterruptEntry进入中断，这个函数只干三件事，保存寄存器、调用ExternalVectorTable[InterruptType]、恢复寄存器。
这部分戴正华老师的书里描述的很详细，我就不写了。
