[嵌入式]单片机学习进阶案例

根据单片机100案例所做,适合初学者进一步学习单片机的案例.

单片机案例11

结合proteus和keil

11 INT0中断计数器

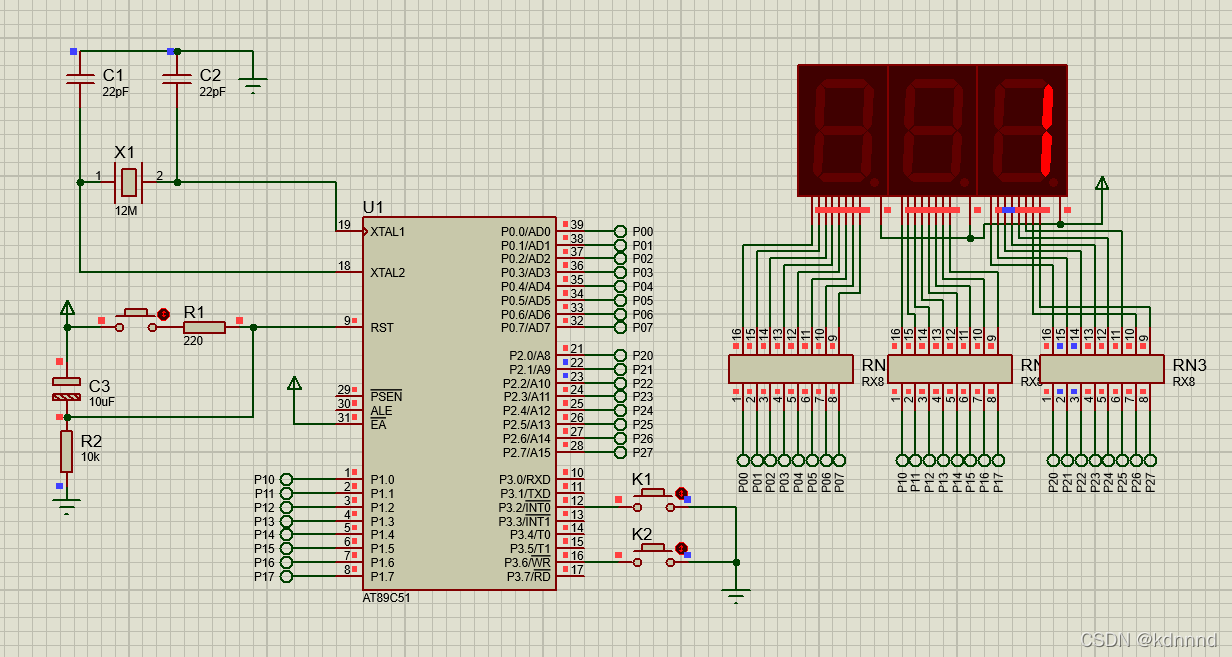

原理图

在这里插入图片描述

程序

/*
	名称:INT0中断计数
	说明:按下计数键K1触发中断,中断程序累加计数
		计数值显示在三个数码管上,按下清零键K2数码管清零

*/
#include<reg51.h>
#include<intrins.h>
#define INT8U unsigned char
#define INT16U unsigned int

//共阳极0-9的数码管段码表
code INT8U CA_Table[]=
{
	0xC0,0xF9,
	0xA4,0xB0,
	0x99,0x92,
	0x82,0xF8,
	0x80,0x90,
	0xFF//黑屏
};
//计数器值分解后的给位
INT8U show_buffer[]={0,0,0};
INT16U count=0;
sbit clear_key=P3^6;
//延时
void delay_ms(INT16U x)
{
	INT8U t;
	while(x--)
	{
		for(t=0;t<120;t++);
	}
}
//数码管显示计数值
void refresh_show()
{
	//获取三个数位
	show_buffer[0]=count/100;
	show_buffer[1]=count%100/10;
	show_buffer[2]=count%10;

	if(show_buffer[0]==0)//高位为0时不显示
	{
		show_buffer[0]=10;
		//高位为0时,第二位为0,也不显示
		if(show_buffer[1]==0)
			show_buffer[1]=10;
	}
	P0=CA_Table[show_buffer[0]];
	P1=CA_Table[show_buffer[1]];
	P2=CA_Table[show_buffer[2]];

}
void main()
{
	//初始化显示端口
	P0=0xFF;
	P1=0xFF;
	P2=0xFF;
	IE=0x81;//允许INT0中断
	IT0=1;//下降沿触发
	while(1)
	{
		if(clear_key==0)//清零
			count=0;
		refresh_show();//持续则刷新显示
	}
}

//INT0中断函数
void ex_int0() interrupt 0
{
	EA=0;//禁止中断
	delay_ms(10);//消抖
	count++;//计数值递增
	EA=1;//开中断
}

单片机案例12

结合proteus和keil

12 INT0与INT1中断计数

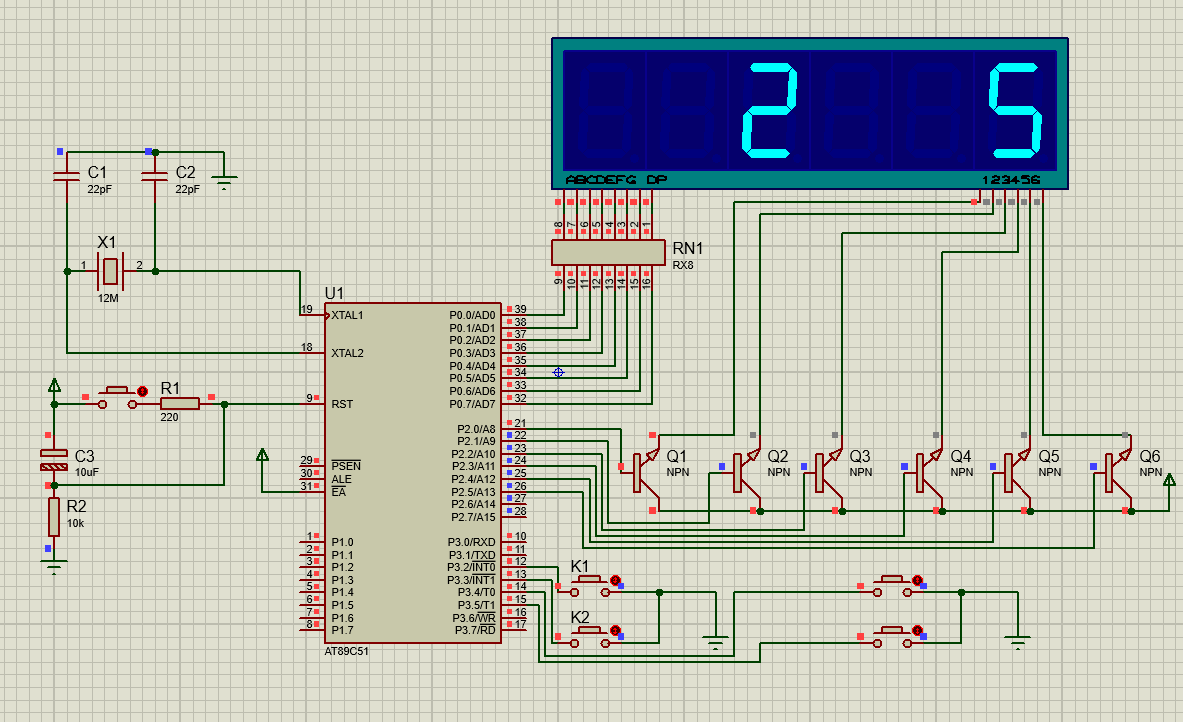

原理图

在这里插入图片描述

程序

/*
	名称:INT0和INT1中断计数
	说明:按下计数键K1计数值显示在右边数码管上,
		按下计数键K2计数值显示在左边数码管上,
		按下清零键K3,K4数码管清零

*/
#include<reg51.h>
#include<intrins.h>
#define INT8U unsigned char
#define INT16U unsigned int

sbit K3=P3^4;//清零
sbit K4=P3^5;
//共阳极0-9的数码管段码表
code INT8U CA_Table[]=
{
	0xC0,0xF9,
	0xA4,0xB0,
	0x99,0x92,
	0x82,0xF8,
	0x80,0x90,
	0xFF//黑屏
};

code INT8U scan_bits[]=
{
	0x20,0x10,
	0x08,0x04,
	0x02,0x01
};
//两组计数的显示缓冲,前3为一组,后3一组
INT8U show_buffer[]=
{
	0,0,0,
	0,0,0
};
INT16U count_a=0;
INT16U count_b=0;

//延时
void delay_ms(INT16U x)
{
	INT8U t;
	while(x--)
	{
		for(t=0;t<120;t++);
	}
}
//数码管显示计数值
void refresh_show()
{
	INT8U i;
	//分解count_a
	show_buffer[5]=count_a/100;
	show_buffer[4]=count_a%100/10;
	show_buffer[3]=count_a%10;

	if(show_buffer[5]==0)//高位为0时不显示
	{
		show_buffer[5]=10;
		//高位为0时,第二位为0,也不显示
		if(show_buffer[4]==0)
			show_buffer[4]=10;
	}

	//分解count_b
	show_buffer[2]=count_b/100;
	show_buffer[1]=count_b%100/10;
	show_buffer[0]=count_b%10;

	if(show_buffer[2]==0)//高位为0时不显示
	{
		show_buffer[2]=10;
		//高位为0时,第二位为0,也不显示
		if(show_buffer[1]==0)
			show_buffer[1]=10;
	}


	for(i=0;i<6;i++)
	{
		P0=0xFF;//暂时关闭段码
		P2=scan_bits[i];//位码
		P0=CA_Table[show_buffer[i]];//段码
		delay_ms(1);
	}

}
void main()
{
	IT0=1;//下降沿触发
	IT1=1;
	PX0=1;//设置优先级
	IE=0x85;//允许INT0,INT1中断

	while(1)
	{
		if(!K3)//清零
			count_a=0;
		if(!K4)//清零
			count_b=0;
		refresh_show();//持续则刷新显示
	}
}

//INT0中断函数
void ex_int0() interrupt 0
{
	EA=0;//禁止中断
	delay_ms(10);//消抖
	count_a++;//计数值递增
	EA=1;//开中断
}
//INT1中断函数
void ex_int1() interrupt 2
{
	EA=0;//禁止中断
	delay_ms(10);//消抖
	count_b++;//计数值递增
	EA=1;//开中断
}

单片机案例13

结合proteus和keil

13 TIMER0控制单只LED闪烁

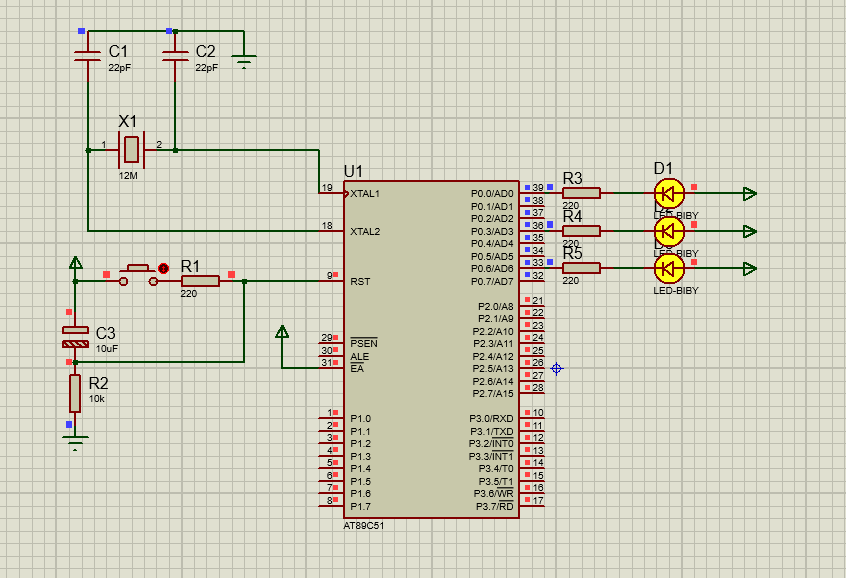

原理图

在这里插入图片描述

程序

/*
	名称:定时器控制单只LED闪烁
	说明:TIMER0控制LED闪烁

*/
#include<reg51.h>
#define INT8U unsigned char
#define INT16U unsigned int

INT16U count=0;
//主程序
void main()
{
	TMOD=0x00;//T0工作于模式0(13位模式)

	//5ms定时
	TH0=(8192-5000)>>5;//等同于:TH0=(8192-5000)/32;
	TL0=(8192-5000)&0x1F;//等同于:TH0=(8192-5000)%32;

	IE=0x82;//允许T0中断
	TR0=1;//启动T0
	while(1);
}

//T0中断函数
void led_flash() interrupt 1
{
	TH0=(8192-5000)>>5;
	TL0=(8192-5000)&0x1F;
	if(++count==50)//累加形成5ms*50=250ms定时开关LED
	{
		P0=~P0;//P0端口的LED整体闪烁
		count=0;
	}
}

单片机案例14

结合proteus和keil

14 定时器控制数码管显示

原理图

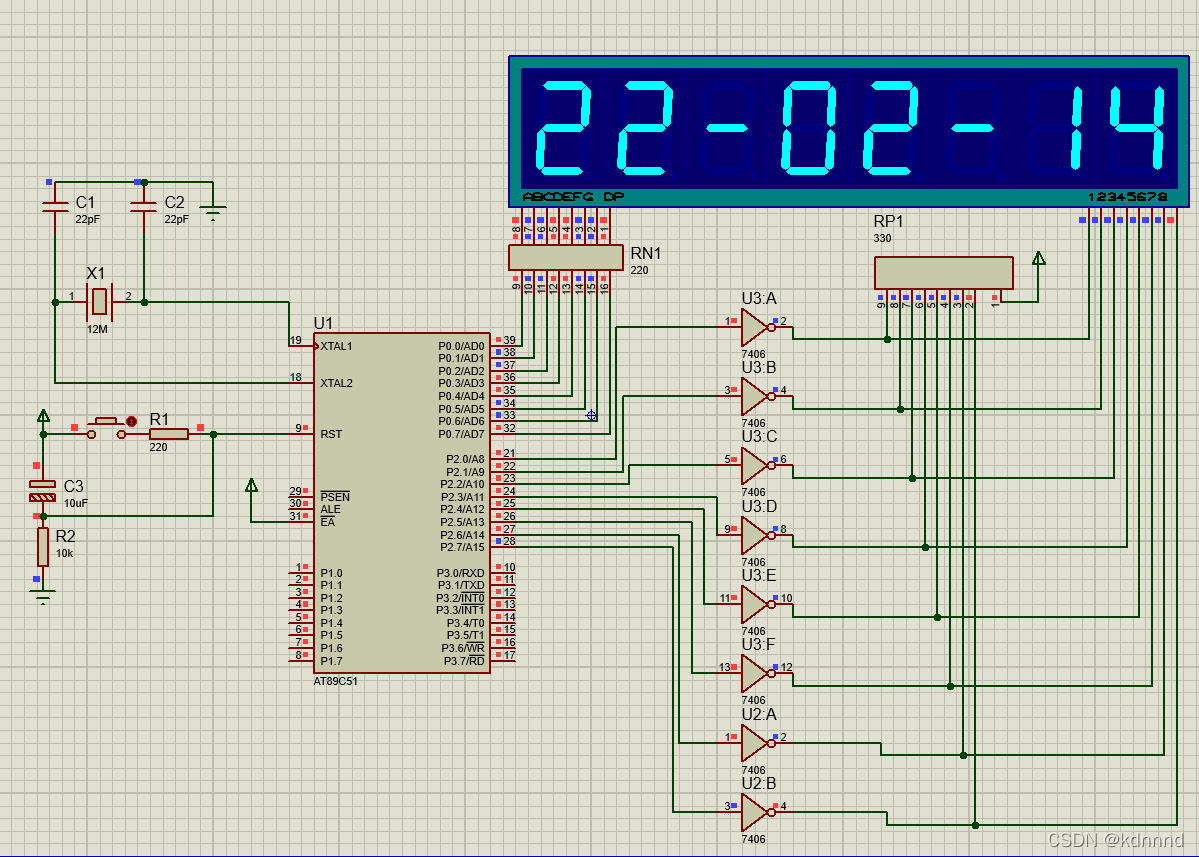

在这里插入图片描述

程序

/*
	名称:TIMER0控制数码管动态显示
	说明:数码管显示:年月日时分秒
		使用定时器实现

*/
#include<reg51.h>
#include<intrins.h>
#define INT8U unsigned char
#define INT16U unsigned int
#define METHOD1 1
//共阳极0-9的数码管段码表
code INT8U CA_Table[]=
{
	0xC0,0xF9,
	0xA4,0xB0,
	0x99,0x92,
	0x82,0xF8,
	0x80,0x90,
	0xBF//'-'的段码,索引为10
};
//待显示数据
code INT8U show_date[][8]=
{
	{2,2,10,0,2,10,1,4},
	{2,3,10,5,9,10,5,9}
};
INT8U i=0;
INT8U j=0;
INT16U t=0;

#if METHOD1
//主程序:使用方法1,使用定时器中断控制数码管刷新显示
void main()
{
	TMOD=0x01;//T0工作于模式1(16位模式)

	//4ms定时
	TH0=(65536-5000)>>8;
	TL0=(65536-5000)&0xFF;

	IE=0x82;//允许T0中断
	TR0=1;//启动T0
	while(1);
}
#else
//方法2:不使用定时器中断控制,不需要中断函数
void main()
{
	TMOD=0x01;//T0工作于模式1(16位模式)

	//4ms定时
	TH0=(65536-5000)>>8;
	TL0=(65536-5000)&0xFF;

	IE=0x82;//允许T0中断
	TR0=1;//启动T0
	while(1)
	{
		if(TF0)
		{
			TF0=0;
			TH0=(65536-5000)>>8;
			TL0=(65536-5000)&0xFF;
			P0=0xFF;//先暂时关闭段码
			P2=~(1<<j);//输出位码
			P0=CA_Table[show_date[i][j]];//输出段码
			j=(j+1)%8;//数组第i行的下一数字索引
			if(++t!=350)//每组的8个字符位保持刷新一段时间
				continue;
			t=0;
			//刷新若干遍后切换
			i=(i+1)%2;//数组行i=0时,显示年月日,i=1时显示时分秒
		}
	}
}
#endif

//T0中断函数
void seg_show() interrupt 1
{
	TH0=(65536-5000)>>8;
	TL0=(65536-5000)&0xFF;
	P0=0xFF;//先暂时关闭段码
	P2=~(1<<j);//输出位码
	P0=CA_Table[show_date[i][j]];//输出段码
	j=(j+1)%8;//数组第i行的下一数字索引
	if(++t!=350)//每组的8个字符位保持刷新一段时间
		return;
	t=0;
	//刷新若干遍后切换
	i=(i+1)%2;//数组行i=0时,显示年月日,i=1时显示时分秒

}

单片机案例15

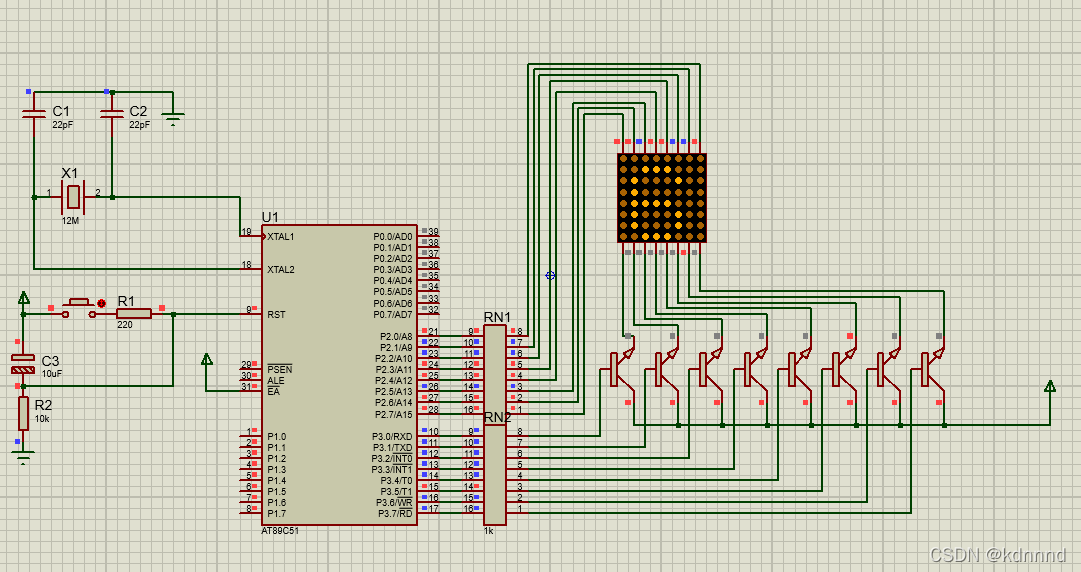

结合proteus和keil

15 定时器控制8乘8点阵显示

原理图

在这里插入图片描述

程序

/*
	名称:TIMER0控制8*8点阵显示数字
	说明:点阵屏显示:0-9
		使用T0定时器溢出中断实现

*/
#include<reg51.h>
#include<intrins.h>
#define INT8U unsigned char
#define INT16U unsigned int

//数字点阵

INT8U code DotMatrix[] =
{
	0x00,0x3E,0x41,0x41,0x41,0x3E,0x00,0x00,//0
	0x00,0x00,0x00,0x21,0x7F,0x01,0x00,0x00,//1
	0x00,0x27,0x45,0x45,0x45,0x39,0x00,0x00,//2
	0x00,0x22,0x49,0x49,0x49,0x36,0x00,0x00,//3
	0x00,0x0C,0x14,0x24,0x7F,0x04,0x00,0x00,//4
	0x00,0x72,0x51,0x51,0x51,0x4E,0x00,0x00,//5
	0x00,0x3E,0x49,0x49,0x49,0x26,0x00,0x00,//6
	0x00,0x40,0x40,0x40,0x4F,0x70,0x00,0x00,//7
	0x00,0x36,0x49,0x49,0x49,0x36,0x00,0x00,//8
	0x00,0x32,0x49,0x49,0x49,0x3E,0x00,0x00//9
};


//主程序
void main()
{
	TMOD=0x00;//T0工作于模式0(13位模式)

	//2ms定时
	TH0=(8192-2000)>>5;
	TL0=(8192-2000)&0x1F;
	TR0=1;//启动T0
	IE=0x82;//允许T0中断

	while(1);
}


//T0中断函数
void seg_show() interrupt 1
{
	static INT8U i=0;
	static INT8U num_idx=0;
	static INT8U t=0;
	TH0=(8192-2000)>>5;
	TL0=(8192-2000)&0x1F;
	P2=0xFF;//先暂时关闭段码
	P3=1<<i;//输出列码(列共阳)
	P2=~DotMatrix[num_idx*8+i];//输出行码
	if(++i==8)//每屏一个数字点阵由8个字节构成
		i=0;
	if(++t==200)//每个数字刷新显示一段时间
	{
		t=0x00;
		if(++num_idx==10)
			num_idx=0;//显示下一个数字
	}

}

单片机案例16

结合proteus和keil

16 TIMER0控制蜂鸣器发出门铃声

原理图

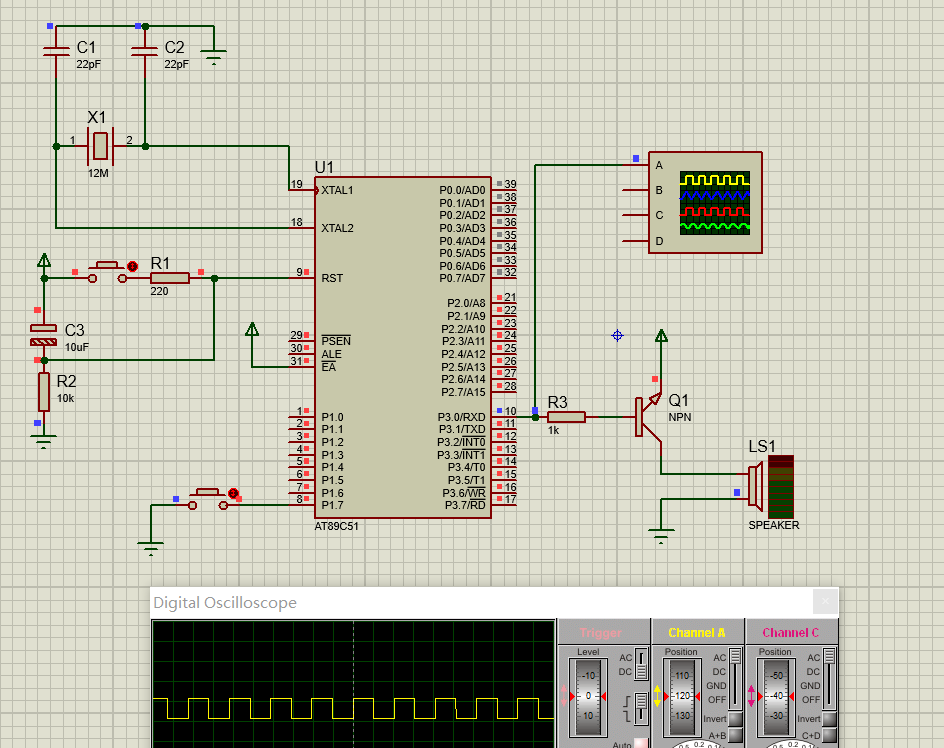

在这里插入图片描述

程序

/*
	名称:TIMER0控制门铃声输出
	说明:按下按键时,蜂鸣器发出叮咚的门铃声

*/
#include<reg51.h>
#include<intrins.h>
#define INT8U unsigned char
#define INT16U unsigned int

sbit key=P1^7;
sbit doorBell=P3^0;
INT16U p=0;

//延时函数
void delay_ms(INT16U x)
{
	INT8U t;
	while(x--);
	for(t=0;t<120;t++);
}
//主程序
void main()
{
	IE=0x82;//允许T0中断
	TMOD=0x00;//T0工作于模式0(13位模式)
	//初始定时700us
	TH0=(8192-1000)/32;
	TL0=(8192-1000)%32;
	while(1)
	{
		if(key==0)//按下K1时,启动定时器
		{
			delay_ms(10);//消抖
			if(key==0)//按键释放后启动T1
			{
				while(!key);
				TR0=1;
			}
		}
	}


	while(1);
}


//T0中断函数
void timer0() interrupt 1
{
	doorBell=~doorBell;
	p++;
	//调整400和800,将声音拖长
	//高音
	if(p<400)
	{
		TH0=(8192-700)/32;
		TL0=(8192-700)%32;
	}
	else if(p<800)//低音
	{
		TH0=(8192-1000)/32;
		TL0=(8192-1000)%32;
	}
	else//关闭
	{
		TR0=0;
		p=0;
	}
}

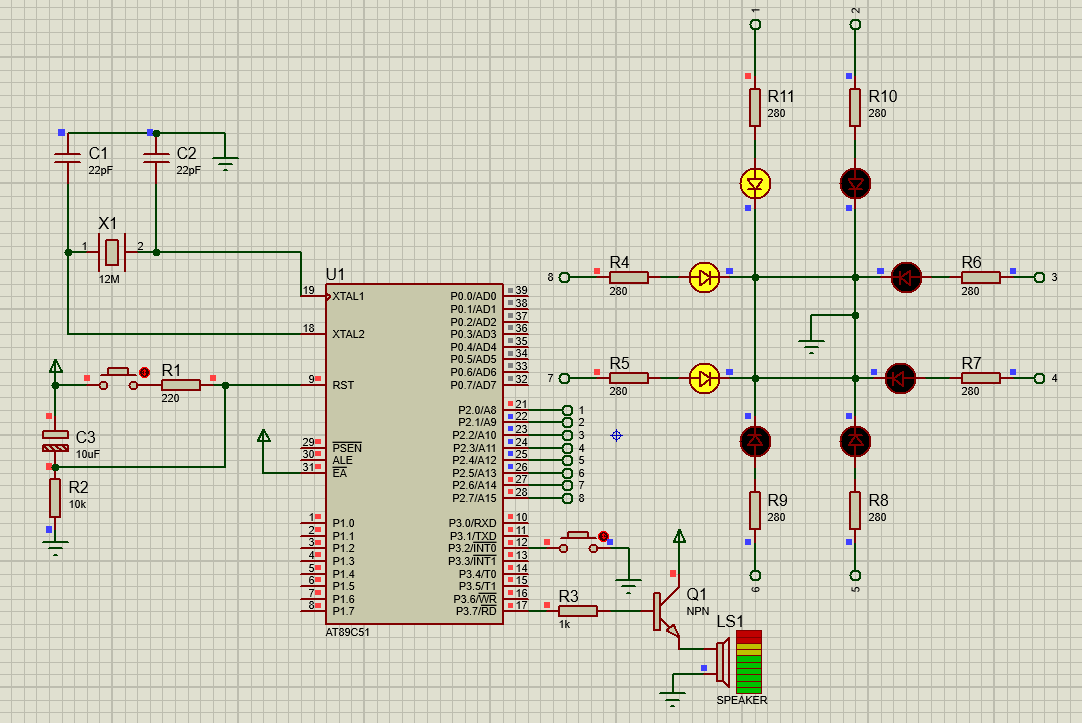

单片机案例17

结合proteus和keil

17 TIMER0控制交通指示灯

原理图

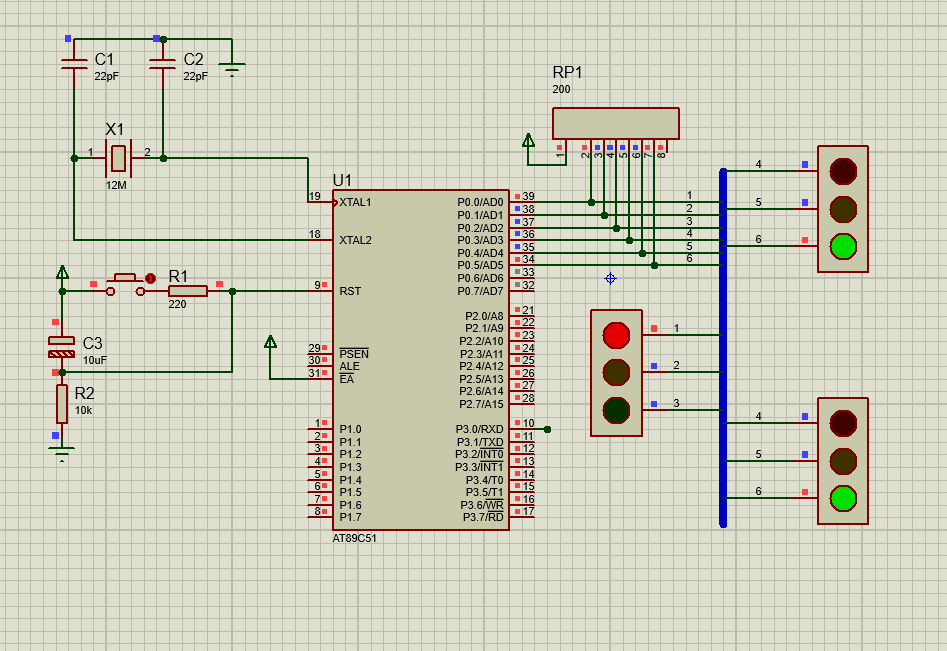

在这里插入图片描述

程序

/*
	名称:TIMER0控制交通指示灯
	说明:绿灯黄灯红灯根据设置循环闪烁

*/

#include<reg52.h>
#define INT8U unsigned char
#define INT16U unsigned int

sbit RED_EW=P0^0;//东西方向
sbit YELLOW_EW=P0^1;
sbit GREEN_EW=P0^2;

sbit RED_SN=P0^3;//南北方向
sbit YELLOW_SN=P0^4;
sbit GREEN_SN=P0^5;

//延时倍数
INT8U Time_Count=0;
//闪烁次数
INT8U Flash_Count=0;
//灯闪烁方式
INT8U type=1;

//T0中断
void Timer0() interrupt 1
{
	TH0=-50000/256;
	TL0=-50000%256;
	switch(type)
	{
		case 1:
		{
			//东西方向绿灯亮
			RED_EW=0;
			YELLOW_EW=0;
			GREEN_EW=1;
			//南北方向红灯亮
			RED_SN=1;
			YELLOW_SN=0;
			GREEN_SN=0;

			//5s
			if(++Time_Count!=100)
				return;
			Time_Count=0;
			type=2;//切换变化方式
			break;
		}
		case 2:
		{
			if(++Time_Count!=8)
				return;
			Time_Count=0;
			//关闭绿灯
			GREEN_EW=0;
			//东西方向黄灯闪烁
			YELLOW_EW=~YELLOW_EW;
			if(++Flash_Count!=10)
				return;
			Flash_Count=0;
			type=3;
			break;
		}
		case 3:
		{
			//东西方向红灯亮
			RED_EW=1;
			YELLOW_EW=0;
			GREEN_EW=0;
			//南北方向绿灯亮
			RED_SN=0;
			YELLOW_SN=0;
			GREEN_SN=1;

			if(++Time_Count!=100)
				return;
			Time_Count=0;
			type=4;
			break;
		}
		case 4:
		{
			if(++Time_Count!=8)
				return;
			Time_Count=0;
			//南北方向黄灯闪烁
			YELLOW_SN=~YELLOW_SN;
			GREEN_SN=0;
			if(++Flash_Count!=10)
				return;
			Flash_Count=0;
			type=1;//循环
		}
	}
}

//主程序
void main()
{
	TMOD=0x01;//定时器0工作在方式1
	IE=0x82;//允许定时器0中断
	TR0=1;//启动定时器0
	while(1);
}

单片机案例18

结合proteus和keil

18 TIMER1控制音阶演奏

原理图

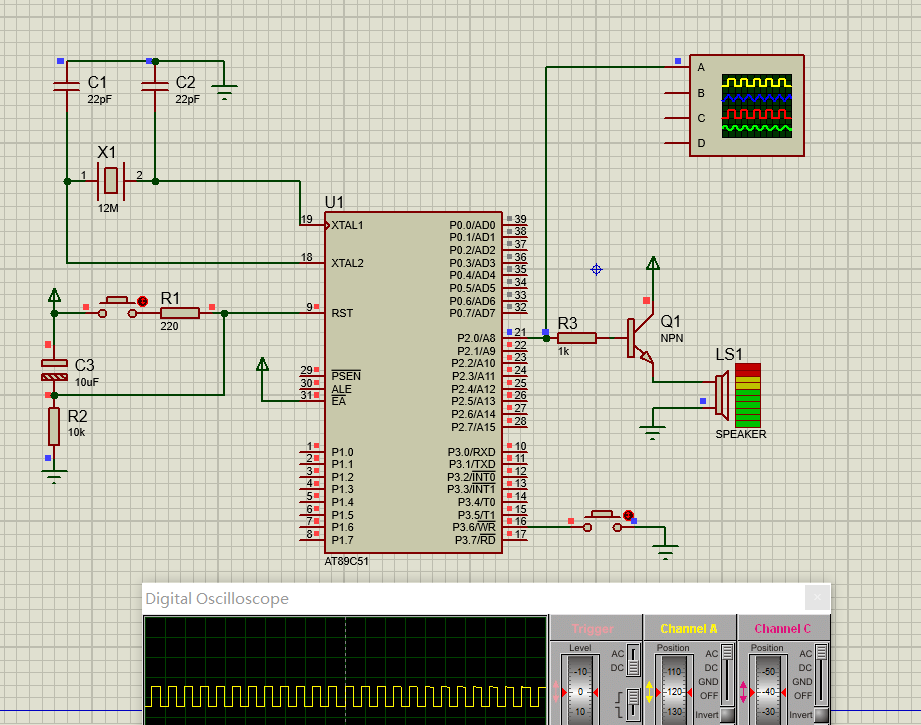

在这里插入图片描述

程序

/*
	名称:TIMER1控制音阶演奏
	说明:使用定时器中断控制演奏一段音阶,K1控制播放

*/

#include<reg52.h>
#include<intrins.h>
#define INT8U unsigned char
#define INT16U unsigned int

INT8U i=0;//音符索引
sbit SPK=P2^0;//扬声器输出引脚
sbit K1=P3^6;//按键输入引脚
//14个音符在TIMER1模式0下的定时/计数寄存器初值表
code INT8U hight_list[]=
{
	0,226,229,232,234,
	236,238,240,241,243,
	244,245,246,247,248
};
code INT8U lower_list[]=
{
	0,4,12,9,20,
	2,8,6,2,22,
	5,26,1,4,2
};

//延时
void delay_ms(INT16U x)
{
	INT8U t;
	while(x--)
	{
		for(t=0;t<120;t++);
	}
}

//T1中断
void Timer1() interrupt 3
{
	SPK=!SPK;//音频脉冲输出
	TH1=hight_list[i];//加载第i个音符的延时初值
	TL1=lower_list[i];

}

//主程序
void main()
{
	IE=0x88;//T1中断
	TMOD=0x00;//模式0
	while(1)
	{
		if(!K1)
		{
			delay_ms(10);//消抖
			if(!K1)
			{
				for(i=1;i<15;i++)//输出14个音符
				{
					TR1=1;
					delay_ms(500);//播放一个音符
					TR1=0;
					delay_ms(50);//播放停顿50ms
				}
			}
		}
	}
}

单片机案例19

结合proteus和keil

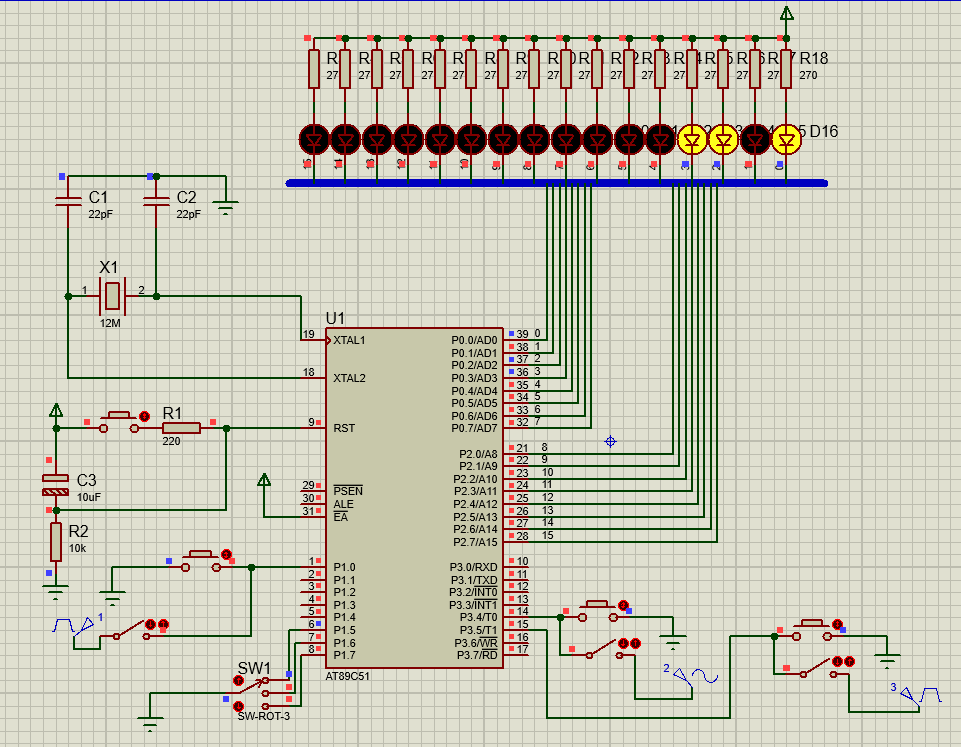

19 T0T1T2实现外部计数二进制显示

原理图

在这里插入图片描述

程序

/*
	名称:TIMER0,TIMER1,TIMER2实现外部信号计数与显示
	说明:T0,T1均工作于计数器方式,T2工作于16位自动重装方式
		均实现了对外部输入信号的计数功能
		计数值最大均为65535,即:0xFFFF

*/

#include<reg52.h>
sfr T2MOD =0xC9;//reg52.h中没定义,在此添加sfr定义
sbit SW1=P1^5;
sbit SW2=P1^6;
sbit SW3=P1^7;
//主程序
void main()
{
	//设置T/C0,T/C1为计数器,工作于方式1(16位)
	TMOD=0x55;
	//设置T2引脚计数时钟输入,默认为递增计数
	T2MOD=0x00;
	//设置TIMER2为计数器
	C_T2=1;
	//T2工作于自动重装模式(上溢时重装0x0000)
	RCAP2H=0x00;
	RCAP2L=0x00;
	//三者初值均为0x00
	TH0=0x00;
	TL0=0x00;
	TH1=0x00;
	TL1=0x00;
	TH2=0x00;
	TL2=0x00;
	//启动三个定时器/计数器
	TR0=1;
	TR1=1;
	TR2=1;
	while(1)
	{
		if(!SW1)//通过P2,P0端口显示T0二进制计数值
		{
			P2=~TH0;
			P0=~TL0;
		}
		else if(!SW2)//通过P2,P0端口显示T1二进制计数值
		{
			P2=~TH1;
			P0=~TL1;
		}
		else if(!SW3)//通过P2,P0端口显示T2二进制计数值
		{
			P2=~TH2;
			P0=~TL2;
		}
	}
}

单片机案例20

结合proteus和keil

20 T0T1INT0中断控制报警器与旋转灯

原理图

在这里插入图片描述

程序

/*
	名称:TIMER0,TIMER1,INT0中断控制报警器与旋转灯
	说明:定时器控制报警灯旋转显示,并发出警报声

*/

#include<reg52.h>
#include<intrins.h>
#define INT8U unsigned char
#define INT16U unsigned int

sbit SPK=P3^7;
INT8U FRQ=0x00;

//延时
void delay_ms(INT16U x)
{
	INT8U t;
	while(x--)
	{
		for(t=0;t<120;t++);
	}
}

//主程序
void main()
{
	P2=0x00;//关闭所有LED
	TMOD=0x11;//两个定时器均工作在模式1
	TH0=0xFE;//定时器初值为0xFE00
	TL0=0x00;
	IT0=1;//下降沿触发INT0中断
	IE=0x8B;//开启0,1,3号中断(INT0,T0,T1)
	IP=0x01;//INT0设为高优先级
	TR0=0;//定时器启停由INT0中断控制,初始为关闭
	TR1=0;
	while(1)//循环过程中递增频率,溢出后再次递增
	{
		FRQ++;
		delay_ms(1);
	}
}

//INT0中断
void ex0_int() interrupt 0
{
	TR0=!TR0;//开启或停止两个定时器,分别控制报警声和LED旋转
	TR1=!TR1;
	if(P2==0x00)
		P2=0xE0;//开启三个灯旋转(0xE0即1110 0000)
	else
		P2=0x00;//关闭所有LED
}

//TIMER0中断
void Timer0() interrupt 1
{
	TH0=0xFE;
	TL0=FRQ;
	SPK=~SPK;
}

//TIEMR1中断
void Timer1() interrupt 3
{
	TH1=-45000>>8;
	TL1=-45000&0x1F;
	P2=_crol_(P2,1);
}

如果觉得对你有帮助的话,不妨点个赞呗^_^

超强干货来袭

云风专访：近40年码龄，通宵达旦的技术人生

嵌入式最新文章

基于高精度单片机开发红外测温仪方案

89C51单片机与DAC0832

基于51单片机宠物自动投料喂食器控制系统仿

《痞子衡嵌入式半月刊》第 68 期

多思计组实验实验七简单模型机实验

CSC7720

启明智显分享| ESP32学习笔记参考--PWM(脉冲

STM32初探

STM32 总结

【STM32】CubeMX例程四---定时器中断（附工

加:2022-04-15 00:16:35 更:2022-04-15 00:17:08

360图书馆购物三丰科技阅读网日历万年历 2024年11日历

-2024/11/26 4:43:51-

图片自动播放器
↓图片自动播放器↓

TxT小说阅读器
↓语音阅读,小说下载,古典文学↓

一键清除垃圾
↓轻轻一点,清除系统垃圾↓

图片批量下载器
↓批量下载图片,美女图库↓

网站联系: qq:121756557 email:121756557@qq.com IT数码

[嵌入式]单片机学习进阶案例

目录

单片机案例11

11 INT0中断计数器

原理图

程序

单片机案例12

12 INT0与INT1中断计数

原理图

程序

单片机案例13

13 TIMER0控制单只LED闪烁

原理图

程序

单片机案例14

14 定时器控制数码管显示

原理图

程序

单片机案例15

15 定时器控制8乘8点阵显示

原理图

程序

单片机案例16

16 TIMER0控制蜂鸣器发出门铃声

原理图

程序

单片机案例17

17 TIMER0控制交通指示灯

原理图

程序

单片机案例18

18 TIMER1控制音阶演奏

原理图

程序

单片机案例19

19 T0T1T2实现外部计数二进制显示

原理图

程序

单片机案例20

20 T0T1INT0中断控制报警器与旋转灯

原理图

程序
